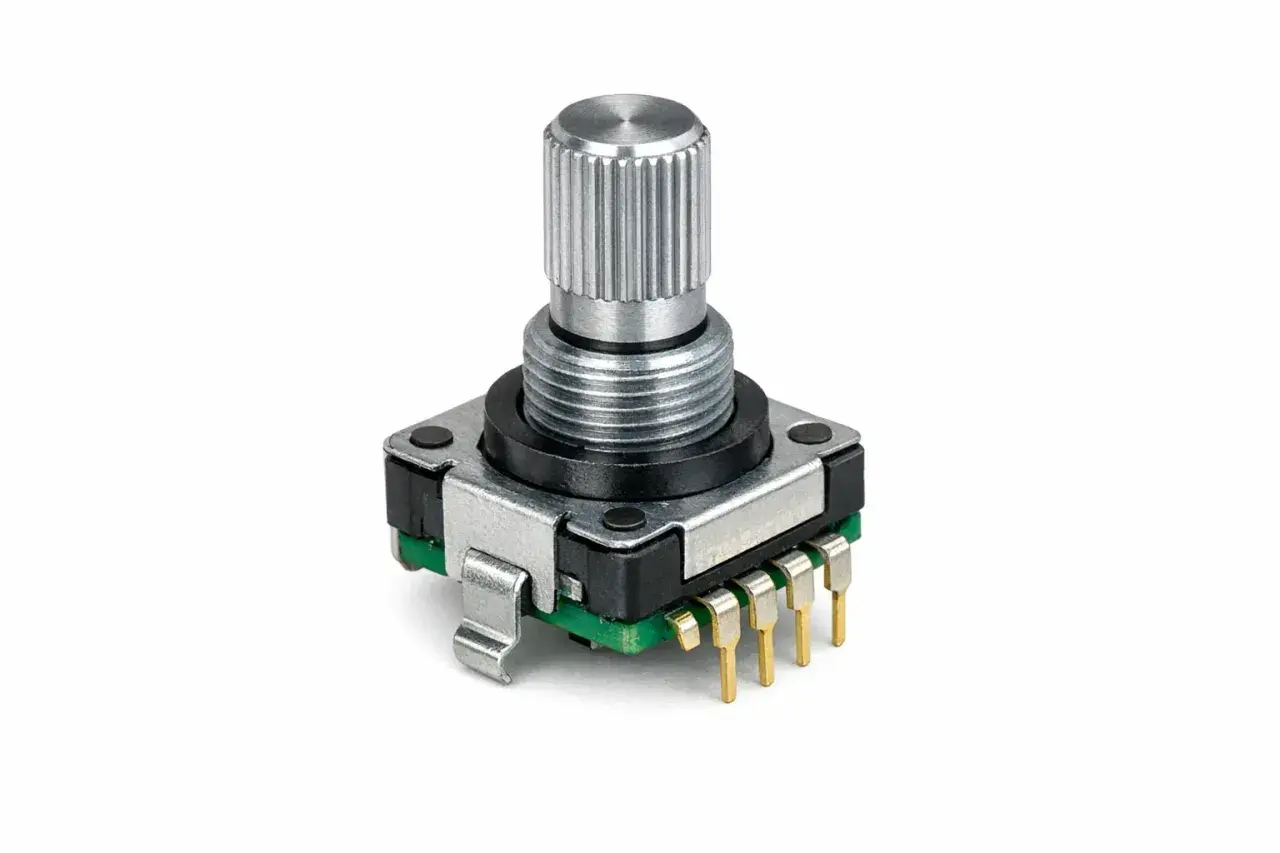

Enkoder absolutny to czujnik położenia, który przypisuje każdej pozycji wału unikalny kod cyfrowy. Dzięki temu sterownik wie, gdzie oś znajduje się po starcie, po zaniku zasilania i w trakcie ruchu, bez konieczności każdorazowego bazowania. W praktyce przekłada się to na szybsze uruchamianie maszyn, mniej błędów w automatyce i lepszą kontrolę ruchu w robotyce, CNC oraz serwonapędach.
Najważniejsze fakty, które porządkują temat
- Każda pozycja wału ma własny kod, więc układ nie musi „liczyć kroków” od zera.
- Wersje singleturn pokazują położenie w jednym obrocie, a multiturn doliczają także liczbę obrotów.
- Największa przewaga to brak bazowania po każdym restarcie i mniejsze ryzyko utraty referencji.
- W praktyce liczą się nie tylko bity rozdzielczości, ale też interfejs, odporność środowiskowa i sposób montażu.
- Najczęstszy błąd to wybór czujnika „na wyrost” albo przeciwnie, zbyt prostego do realnych warunków pracy.
Jak działa enkoder absolutny w praktyce
W środku nie ma magii, tylko sprytnie zapisany układ pozycji. Głowica odczytuje tarczę lub skalę, na której każdej pozycji odpowiada inny wzór bitów. To może być kod równoległy, transmisja szeregowa albo wariant oparty na kodzie Graya, w którym przy przejściu na sąsiednią pozycję zmienia się tylko jeden bit. Taki zapis ogranicza ryzyko błędnego odczytu na granicy dwóch pozycji.
Najważniejsza cecha jest prosta: po ponownym włączeniu zasilania system nadal zna aktualne położenie. Wersja singleturn podaje pozycję w obrębie jednego obrotu, a multiturn dodatkowo zapamiętuje liczbę pełnych obrotów. W rozwiązaniach przemysłowych spotyka się np. 12-16 bitów na obrót, czyli od 4096 do 65 536 pozycji, a w układach wieloobrotowych łączna informacja o położeniu bywa jeszcze bogatsza.
W praktyce oznacza to mniej czasu straconego na dojazd do punktu referencyjnego i mniej miejsca na błędy operacyjne. Ja traktuję ten typ czujnika jako element, który ma dać sterowaniu pewność od pierwszej sekundy, a nie dopiero po procedurze zerowania.
Gdzie ten czujnik daje największą przewagę
Najwięcej sensu ma tam, gdzie utrata referencji kosztuje czas albo ryzyko błędu. Robot przemysłowy, serwonapęd osi liniowej, stół obrotowy, maszyna pakująca czy precyzyjne pozycjonowanie w CNC to naturalne środowisko dla takich rozwiązań. Jeśli po zaniku zasilania układ ma wrócić dokładnie do poprzedniego punktu, a nie „szukać zera”, ten czujnik po prostu robi różnicę.
- Robotyka - każda oś musi znać położenie od razu, bo inaczej sekwencja ruchu traci sens.
- CNC i obrabiarki - dokładność startu i powtarzalność ustawień wpływają na jakość detalu.
- Serwonapędy - kontrola momentu, prędkości i pozycji wymaga stabilnej informacji zwrotnej.
- Maszyny pakujące - szybkie przezbrojenia i zmienne formaty nie lubią długiego bazowania.
- Aplikacje mobilne i windy - po przerwie zasilania liczy się natychmiastowy powrót do poprawnej pozycji.
W trudniejszym otoczeniu, na przykład przy kurzu, wibracjach albo wilgoci, coraz częściej wybiera się też wersje bezstykowe lub indukcyjne. To nie jest detal marketingowy, tylko realny sposób na dłuższą żywotność i mniej przestojów. A skoro środowisko pracy ma tak duże znaczenie, następny krok to dobór samej technologii i interfejsu.
Jakie technologie i interfejsy spotyka się najczęściej
Przy wyborze nie wystarczy pytanie „czy to enkoder absolutny”. Różnice między wariantami potrafią być większe, niż wygląda to z katalogu. Ja zwykle zaczynam od środowiska pracy, a dopiero potem patrzę na rozdzielczość i protokół komunikacji.
| Technologia | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Optyczna | Bardzo dobra dokładność i wysoka rozdzielczość | Bardziej wrażliwa na zabrudzenia i niekorzystne warunki | Precyzyjne maszyny, napędy serwo, metrologia |
| Magnetyczna | Dobra odporność mechaniczna, kompaktowa konstrukcja | Zwykle niższa precyzja niż w topowych wersjach optycznych | Robotyka, automatyka, aplikacje mobilne |
| Indukcyjna | Wysoka odporność na zabrudzenia, wstrząsy i zakłócenia środowiskowe | Nie każda aplikacja potrzebuje takiej odporności, więc czasem to koszt ponad potrzebę | Przemysł ciężki, trudne warunki, serwonapędy pracujące w stresie środowiskowym |
W interfejsach dominują dziś rozwiązania szeregowe i sieciowe, bo upraszczają okablowanie oraz integrację ze sterownikiem. Spotkasz między innymi SSI, BiSS, CANopen, PROFINET, EtherNet/IP czy rozwiązania dedykowane do napędów. Kod równoległy nadal istnieje, ale w nowych projektach zwykle przegrywa prostotą serwisu i mniejszą podatnością na błędy instalacyjne.
Najważniejsze jest dopasowanie interfejsu do całego układu, a nie tylko do samego czujnika. Jeśli sterownik nie obsługuje danego protokołu albo wymaga dodatkowego modułu, pozorna oszczędność szybko znika. To prowadzi wprost do pytania, kiedy warto wybrać taki czujnik zamiast prostszego wariantu inkrementalnego.
Jak odróżnić go od enkodera inkrementalnego
To porównanie wraca w praktyce najczęściej, bo oba rozwiązania mierzą ruch i oba potrafią współpracować z automatyką. Różnica polega na tym, jak zachowują się po zaniku zasilania i jak sterownik interpretuje sygnał. Tu właśnie wychodzą na jaw prawdziwe koszty decyzji.
| Kryterium | Wersja absolutna | Wersja inkrementalna |
|---|---|---|
| Informacja po starcie | Pozycja jest znana od razu | Trzeba ją odtworzyć przez bazowanie |
| Reakcja na zanik zasilania | Pozycja pozostaje zachowana | Tracisz odniesienie i licznik impulsów |
| Uruchomienie po postoju | Szybsze, zwykle bez przejazdu referencyjnego | Wymaga procedury odniesienia |
| Złożoność integracji | Często większa, bo dochodzi protokół i konfiguracja | Bywa prostsza w podstawowych aplikacjach |
| Typowe zastosowanie | Precyzyjna automatyka, robotyka, napędy, gdzie liczy się stan po restarcie | Pomiar prędkości, zliczanie impulsów, prostsze osie |
| Koszt całego układu | Zwykle wyższy | Zwykle niższy |
Jeśli aplikacja ma tylko liczyć impulsy albo mierzyć prędkość, prostszy model inkrementalny nadal ma sens. Jeśli jednak po restarcie maszyny kosztuje Cię każda minuta bazowania albo jeden błąd referencji psuje całą partię, wtedy wybór jest praktycznie przesądzony. Właśnie dlatego przy doborze nie patrzę wyłącznie na samą cenę czujnika, lecz na koszt całego przestoju.
Na co uważać przy doborze i montażu
Najczęstszy błąd, jaki widzę, to skupienie się na rozdzielczości i pominięcie reszty układu. 16 bitów brzmi imponująco, ale jeśli masz słaby montaż, źle dobrane łożyskowanie, kiepskie ekranowanie przewodu albo zły protokół, to i tak nie wykorzystasz możliwości czujnika.
- Rozdzielczość a dokładność - więcej bitów nie zawsze oznacza lepszy wynik w realnej maszynie.
- Zakres obrotu - jeśli oś wykonuje wiele pełnych obrotów, potrzebujesz wersji multiturn.
- Sposób mocowania - wał pełny, wał drążony, kołnierz, sprzęgło; tu błędy szybko wychodzą w postaci luzu i drgań.
- Warunki środowiskowe - kurz, olej, wilgoć i temperatura potrafią zmienić dobry wybór w zły.
- Kompatybilność elektryczna - napięcie zasilania, standard wyjścia i czas odświeżania muszą pasować do sterownika.
- EMC i prowadzenie przewodów - przy enkoderach serialnych i szybkich napędach zakłócenia nie są teorią, tylko codziennym problemem uruchomieniowym.
W praktyce najbardziej opłaca się potraktować ten zakup jak część projektu sterowania, a nie jak osobny element do odhaczenia. Jeden zły kompromis na etapie montażu potrafi zjadać godziny diagnostyki przez cały okres eksploatacji. Z tego powodu przed zamówieniem robię krótką, ale konkretną checklistę.
Co sprawdzić przed zamówieniem, żeby uniknąć przeróbek
Jeśli miałbym zawęzić temat do kilku decyzji, sprawdziłbym je w tej kolejności. To oszczędza najwięcej czasu, bo odcina przypadki, w których czujnik jest „dobry”, ale nie do Twojej maszyny.
- czy potrzebujesz tylko pozycji w jednym obrocie, czy także zliczania obrotów;
- czy sterownik obsłuży wybrany interfejs bez dodatkowych mostków i konwerterów;
- jakie są wymagania dotyczące dokładności, a nie tylko deklarowanej rozdzielczości;
- czy środowisko pracy wymaga lepszej ochrony przed pyłem, wilgocią lub wibracją;
- czy montaż pozwala uniknąć osiowych naprężeń, bicia i nadmiernego luzu;
- czy po starcie maszyny pozycja ma być dostępna natychmiast, czy dopuszczasz bazowanie.
Tak patrzę na ten temat w projektach automatyki: najpierw warunki pracy i zachowanie po zaniku zasilania, dopiero potem marka, rozdzielczość i reszta katalogu. Dobrze dobrany czujnik położenia nie tylko mierzy ruch, ale też upraszcza całe sterowanie, a to w maszynie zwykle daje większą wartość niż sama liczba bitów na papierze.
