W pomiarze temperatury liczy się nie tylko sam element pomiarowy, ale też sposób jego podłączenia, prąd wzbudzenia i jakość kompensacji przewodów. W praktyce czujniki pt100 wybiera się wtedy, gdy potrzebna jest stabilność, dobra powtarzalność i sensowna dokładność w szerokim zakresie temperatur. Poniżej pokazuję, jak to działa od strony elektroniki, czym różnią się warianty połączeń i kiedy lepiej wybrać PT1000 albo inny typ sensora.
Najważniejsze rzeczy o sondach platynowych, które naprawdę wpływają na wynik pomiaru
- PT100 ma 100 Ω przy 0°C, a rezystancja rośnie wraz z temperaturą.
- Najczęściej spotkasz zakres pracy od −200°C do +850°C, ale realny zakres zależy od wykonania i obudowy.
- 2 przewody są najprostsze, lecz najmniej dokładne; 4 przewody dają najlepszy wynik.
- Przy długich przewodach znaczenie ma nie tylko sensor, ale też rezystancja kabla i samonagrzewanie elementu.
- Wybór między PT100 i PT1000 to w praktyce wybór między kompatybilnością, czułością i odpornością na wpływ przewodów.
Jak działa platynowy czujnik rezystancyjny
PT100 to klasyczny czujnik rezystancyjny, czyli taki, którego opór elektryczny zmienia się wraz z temperaturą. Platyna jest tu materiałem szczególnie wygodnym: ma przewidywalną charakterystykę, dobrą stabilność długoterminową i dość szeroki zakres pracy, dlatego tak często trafia do automatyki, laboratoriów i instalacji przemysłowych.
W wersji Pt100 rezystancja nominalna wynosi 100 Ω przy 0°C. Dla orientacji: przy 100°C jest to około 138,5 Ω, a w pobliżu zera wzrost wynosi mniej więcej 0,385 Ω na 1°C. W praktyce nie jest to idealna linia prosta, dlatego w dokładniejszych układach korzysta się z równania Callendara-Van Dusena, a nie z bardzo uproszczonego przeliczenia.
| Cecha | Wartość lub zakres | Co to oznacza w praktyce |
|---|---|---|
| Rezystancja przy 0°C | 100 Ω | Punkt odniesienia do obliczeń i kalibracji |
| Czułość w pobliżu 0°C | około 0,385 Ω/°C | Każdy stopień daje zauważalną zmianę oporu |
| Typowy zakres roboczy | −200°C do +850°C | Zależny od wykonania i osłony czujnika |
| Standard odniesienia | IEC 60751 | Porządkuje charakterystykę i klasy dokładności |
| Najczęstsze klasy | AA, A, B | Im wyższa klasa, tym mniejszy dopuszczalny błąd |
To właśnie ta przewidywalność odróżnia PT100 od wielu tańszych elementów pomiarowych. Kiedy już wiadomo, jak zachowuje się sam sensor, trzeba jeszcze zbudować układ, który poprawnie zamieni rezystancję na wiarygodny odczyt temperatury.

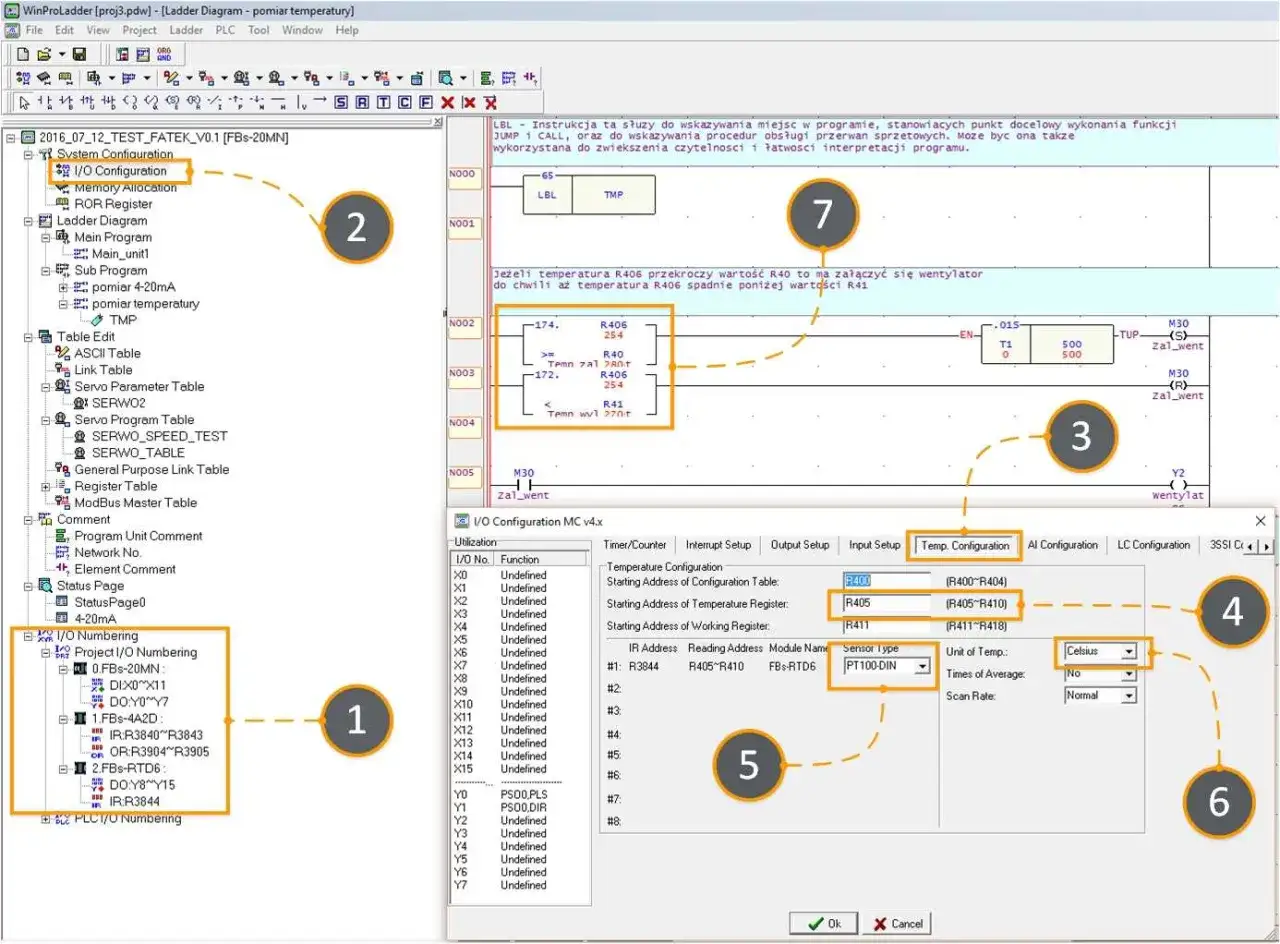

Jak z rezystancji powstaje odczyt temperatury
Sensor RTD nie generuje napięcia sam z siebie, więc trzeba go pobudzić niewielkim prądem i zmierzyć spadek napięcia. Z tego powstaje rezystancja, a dopiero z niej temperatura. W praktyce robi się to z użyciem precyzyjnego źródła prądowego, stabilnego rezystora odniesienia i przetwornika ADC, który potrafi odczytać bardzo małe różnice sygnału.
Tu zaczyna się największa pułapka. Jeśli prąd wzbudzenia jest zbyt duży, element sam się nagrzewa i pomiar staje się za wysoki. Ja zwykle traktuję 1 mA jako górny pułap w typowych zastosowaniach, a przy małych sondach lub słabym odprowadzaniu ciepła schodzę jeszcze niżej. Z drugiej strony zbyt mały prąd pogarsza stosunek sygnału do szumu, więc trzeba znaleźć sensowny kompromis.
- Stały prąd daje powtarzalny punkt odniesienia do obliczeń.
- Pomiar napięcia pozwala wyliczyć rzeczywistą rezystancję czujnika.
- Obliczenie temperatury może robić elektronika lub firmware.
- Filtracja i ekranowanie ograniczają wpływ zakłóceń z otoczenia.
W dobrze zaprojektowanym układzie to nie sam czujnik jest problemem, tylko otoczenie elektryczne i termiczne. To prowadzi wprost do najważniejszej decyzji instalacyjnej: liczby przewodów i sposobu kompensacji kabla.
Które okablowanie wybrać
Różnica między 2-, 3- i 4-przewodowym podłączeniem nie jest kosmetyczna. To jeden z tych wyborów, które bezpośrednio przesądzają o tym, czy odczyt będzie tylko „około dobry”, czy rzeczywiście stabilny i użyteczny w sterowaniu procesem.
| Wariant | Co daje | Największe ograniczenie | Kiedy ma sens |
|---|---|---|---|
| 2 przewody | Najprostszy montaż i najniższy koszt | Rezystancja przewodów wchodzi do wyniku | Krótki kabel, mało wymagający pomiar, czasem PT1000 |
| 3 przewody | Dobry kompromis między kosztem a dokładnością | Kompensacja zakłada podobną rezystancję przewodów | Najczęstsze zastosowania przemysłowe |
| 4 przewody | Najlepsza eliminacja wpływu przewodów | Więcej okablowania i wyższy koszt | Laboratoria, wzorce, precyzyjny pomiar |
W układzie 2-przewodowym błąd przewodu po prostu zostaje w pomiarze. W 3-przewodowym da się go zwykle skompensować, ale tylko wtedy, gdy przewody są dobrze dobrane i ich rezystancje są zbliżone. W 4-przewodowym dwie żyły służą do wzbudzenia, a dwie do pomiaru, więc wpływ kabli praktycznie znika z wyniku.
W praktyce najczęściej wybieram 3 przewody, jeśli chodzi o automatykę przemysłową i normalny budżet projektu, a 4 przewody zostawiam tam, gdzie błąd ma być naprawdę mały. Gdy już wiadomo, jak podłączyć sondę, trzeba jeszcze zdecydować, czy lepszy będzie wariant PT100, PT1000, cienkowarstwowy czy drutowy.
PT100, PT1000 i wykonanie elementu
PT100 czy PT1000
Najkrócej: PT100 ma 100 Ω przy 0°C, a PT1000 ma 1000 Ω przy 0°C. Oba elementy bazują na tej samej fizyce i podobnym współczynniku temperaturowym, ale PT1000 ma dziesięć razy większą rezystancję nominalną, więc mniej cierpi od wpływu rezystancji przewodów w prostych układach.
| Cecha | PT100 | PT1000 |
|---|---|---|
| Rezystancja przy 0°C | 100 Ω | 1000 Ω |
| Czułość elektryczna | niższa | 10 razy wyższa |
| Wpływ przewodów | bardziej odczuwalny | mniej odczuwalny |
| Typowe zastosowanie | przemysł, aparatura, automatyka | układy niskomocowe, krótsze instalacje, prostsza elektronika |
| Kompatybilność z urządzeniami | bardzo szeroka | nieco węższa, ale wciąż bardzo dobra |
Jeśli mam długi kabel i prostą elektronikę, PT1000 bywa praktyczniejszy. Jeśli zależy mi na zgodności z przemysłowym ekosystemem, klasyka nadal wygrywa i najczęściej kończę na PT100.
Przeczytaj również: DHT11 czy DHT22? Porównanie, błędy i wybór czujnika
Cienkowarstwowy czy drutowy
Wykonanie elementu też ma znaczenie. Czujnik cienkowarstwowy jest zwykle mniejszy, tańszy i odporniejszy na drgania, więc często sprawdza się w automatyce i urządzeniach o ograniczonej przestrzeni. Drutowy bywa bardziej wymagający mechanicznie i zwykle nie lubi wibracji tak bardzo jak cienkowarstwowy, ale w zastosowaniach precyzyjnych i kalibracyjnych nadal ma swoje miejsce.
| Wykonanie | Mocne strony | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Cienkowarstwowe | Kompaktowe, odporne na drgania, popularne i dostępne | Nie zawsze najlepsze w najbardziej wymagających zastosowaniach kalibracyjnych | Maszyny, HVAC, ogólna automatyka, urządzenia kompaktowe |
| Drutowe | Bardzo dobra stabilność i mocny profil pomiarowy | Zwykle większe i bardziej wrażliwe na wstrząsy | Laboratoria, wzorcowanie, precyzyjne pomiary procesowe |
Do tego dochodzi jeszcze klasa dokładności. Dla orientacji: przy 0°C klasa B dopuszcza błąd około ±0,3°C, klasa A około ±0,15°C, a klasa AA około ±0,1°C. Im wyższa klasa, tym ciaśniejszy budżet błędu, ale też wyższe wymagania wobec całego toru pomiarowego. To nie jest detal, tylko realna różnica w projekcie.
Gdy już wiesz, jaki wariant czujnika ma sens, zostaje jeszcze pytanie o miejsce zastosowania i to, kiedy lepiej wybrać inną technologię.
Gdzie taki sensor sprawdza się najlepiej
W mojej ocenie PT100 najmocniej błyszczy tam, gdzie temperatura ma być mierzona stabilnie, a nie spektakularnie szybko. Dlatego często widzę go w automatyce przemysłowej, systemach HVAC, maszynach produkcyjnych, aparaturze laboratoryjnej, układach grzewczych, chłodniczych i w precyzyjnych pomiarach medium ciekłego.
To dobry wybór, gdy liczy się powtarzalność, szeroki zakres pracy i niezła odporność na starzenie. Gorzej wypada tam, gdzie odczyt ma reagować ekstremalnie szybko albo gdzie układ ma być bardzo prosty i tani. W takich sytuacjach czasem lepsza jest termopara albo termistor.
| Potrzeba | Zwykle lepszy wybór | Dlaczego |
|---|---|---|
| Dokładny pomiar w stabilnym procesie | PT100 | Dobra powtarzalność i szeroki zakres temperatur |
| Bardzo wysoka temperatura lub szybka zmiana | Termopara | Lepsza dynamika i szersze zakresy pracy |
| Niewielki zakres i niski koszt | Termistor | Duża czułość w wąskim obszarze temperatur |
| Prosty układ z krótkimi przewodami | PT1000 | Mniejszy wpływ rezystancji kabli |
Jeżeli projekt jest stricte przemysłowy, ja zwykle zaczynam od PT100 i dopiero potem sprawdzam, czy nie trzeba przejść na PT1000 albo na inny typ sensora. Taki porządek oszczędza czas i zmniejsza ryzyko, że od razu wybierzesz rozwiązanie atrakcyjne na papierze, ale słabsze w realnym układzie.
Na co zwrócić uwagę przy zakupie i montażu
Najwięcej problemów nie wynika z samego elementu, tylko z montażu i błędnego doboru osprzętu. Przed zakupem sprawdzam zawsze kilka rzeczy: klasę dokładności, liczbę przewodów, długość i typ kabla, materiał osłony, sposób mocowania, zakres temperatur medium oraz to, czy moduł wejściowy obsługuje RTD z odpowiednią kompensacją.
- Dobierz klasę do budżetu błędu projektu, a nie do katalogowej nazwy sensora.
- Nie oszczędzaj na przewodach, jeśli odczyt ma iść na większą odległość.
- Nie podawaj zbyt dużego prądu, bo samonagrzewanie potrafi zepsuć wynik bardziej, niż się wydaje.
- Upewnij się, że element ma dobry kontakt z medium; za płytki montaż daje odczyt „mieszany”, częściowo z otoczenia.
- Sprawdź zgodność z elektroniką, zwłaszcza jeśli układ ma tylko prosty wejściowy przetwornik ADC.
| Typowy błąd | Co psuje w pomiarze | Jak temu zapobiec |
|---|---|---|
| 2-przewodowe podłączenie na długim kablu | Rezystancja przewodu zawyża wynik | Przejść na 3 lub 4 przewody |
| Zbyt duży prąd wzbudzenia | Samonagrzewanie sensora | Zmniejszyć prąd i sprawdzić filtrację |
| Zbyt krótka strefa zanurzenia | Odczyt miesza temperaturę medium i otoczenia | Ustawić sondę głębiej lub dobrać inną geometrię |
| Źle dobrana klasa dokładności | Za mała precyzja całego układu | Dobrać klasę A lub AA, jeśli błąd ma być mały |
| Brak odporności na zakłócenia | Dryft i skaczące odczyty | Użyć ekranowania, filtrów i poprawnego prowadzenia masy |
W praktyce bardzo często okazuje się, że dobry sensor przegrywa z kiepskim montażem. Dlatego przy zakupie wolę zadać kilka nudnych pytań o przewody, sposób osadzenia i elektronikę niż później szukać źródła błędu już na uruchomionej instalacji.
Jak wycisnąć z pomiaru stabilny wynik
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie wybieraj samego elementu, tylko cały tor pomiarowy. Sonda, przewody, źródło prądu, przetwornik, filtracja i sposób montażu działają razem, więc nawet bardzo dobry element może dać przeciętny wynik, gdy reszta jest zrobiona na skróty.
Do prostych zastosowań zwykle wystarcza PT100 w wersji 3-przewodowej i klasie B. Gdy dokładność ma być wyraźnie lepsza, przechodzę na 4 przewody i wyższą klasę, a przy uproszczonej elektronice albo dłuższych przewodach rozważam PT1000. To naprawdę najkrótsza droga do sensownego projektu, bez nadmiaru komplikacji i bez niepotrzebnych niespodzianek.
