Indukcyjny czujnik zbliżeniowy należy do tych elementów automatyki, które są proste w użyciu, ale warto rozumieć je dokładniej niż tylko jako „czujnik od metalu”. Działa bezdotykowo, reaguje na zmianę pola elektromagnetycznego i świetnie sprawdza się tam, gdzie mechaniczny styk byłby zawodny albo po prostu niepotrzebny. Poniżej wyjaśniam, jak to działa, co faktycznie wykrywa, jakie ma ograniczenia i kiedy lepiej sięgnąć po inny typ sensora.
Najkrótsza wersja tego, co warto zapamiętać
- W czujniku pracują cewka i oscylator, które wytwarzają zmienne pole elektromagnetyczne.
- Metal w pobliżu czujnika powoduje powstanie prądów wirowych i tłumienie oscylacji.
- Po przekroczeniu progu układ przełącza wyjście, więc sensor działa jak bezdotykowy przełącznik.
- Najlepiej wykrywa metale, a jego zasięg zależy od materiału, rozmiaru i sposobu montażu.
- W kurzu, oleju i przy wibracjach zwykle radzi sobie lepiej niż czujnik optyczny.
- Przy doborze trzeba sprawdzić zasilanie, typ wyjścia, ekranowanie i realny zasięg, nie tylko katalogową wartość.
Jak działa czujnik indukcyjny od środka
W środku takiego sensora pracuje cewka połączona z układem oscylacyjnym. Razem tworzą obwód, który generuje zmienne pole elektromagnetyczne przy czole czujnika. Gdy w tę strefę wchodzi metalowy obiekt, w jego strukturze pojawiają się prądy wirowe, czyli małe prądy indukowane przez zmienne pole.
Te prądy pobierają energię z układu i tłumią oscylację. Elektronika czujnika stale obserwuje ten spadek, a gdy przekroczy on ustalony próg, wyjście zmienia stan. W praktyce wygląda to jak bardzo szybki, bezdotykowy przełącznik, który nie potrzebuje nacisku ani kontaktu z detalem.
- cewka buduje pole wokół aktywnej powierzchni czujnika,
- metalowy cel zakłóca to pole i wywołuje prądy wirowe,
- układ progowy porównuje zmianę z wartością graniczną,
- wyjście przełącza się albo podaje sygnał proporcjonalny, jeśli to wersja pomiarowa.
To właśnie dlatego taki sensor jest tak wygodny w automatyce. Nie zużywa się mechanicznie na styku, nie wymaga idealnie czystej powierzchni i bardzo dobrze znosi pracę w pobliżu ruchomych części. Skoro mechanizm jest już jasny, trzeba jeszcze odpowiedzieć na pytanie, co dokładnie taki czujnik potrafi wykryć.
Co wykrywa, a czego nie wykrywa
Najkrócej mówiąc, czujnik indukcyjny widzi metale. Najlepiej reaguje na stal i żelazo, ale może wykrywać także aluminium, mosiądz, miedź czy stal nierdzewną. Różnica polega na tym, że zasięg i czułość zależą od rodzaju materiału, więc ten sam model nie zawsze zachowuje się identycznie wobec każdego detalu.
| Materiał | Reakcja czujnika | Co to oznacza w praktyce |
|---|---|---|
| Stal i żelazo | Najsilniejsza | To dla czujnika najbardziej przewidywalny i zwykle najlepiej wykrywany cel. |
| Aluminium i miedź | Wyraźna, ale słabsza | Zasięg bywa mniejszy niż dla stali, więc margines montażowy ma większe znaczenie. |
| Mosiądz i brąz | Średnia | Warto sprawdzić realny zasięg, a nie zakładać, że będzie taki sam jak dla stali. |
| Stal nierdzewna | Zależna od stopu | Tu najłatwiej o błąd, bo różne odmiany nierdzewki zachowują się inaczej. |
| Tworzywa, szkło, drewno | Brak reakcji | Taki czujnik ich nie wykryje, więc do tych materiałów trzeba wybrać inne rozwiązanie. |
W praktyce największym atutem jest odporność na warunki otoczenia. Kurz, olej, chłodziwo czy delikatne zabrudzenia zwykle nie przeszkadzają mu tak bardzo jak czujnikowi optycznemu. Z drugiej strony właśnie ta specjalizacja jest jego ograniczeniem, bo jeśli obiekt nie jest metalowy, sensor po prostu nie zareaguje. To prowadzi nas do pytania, jakie odmiany tego rozwiązania spotyka się najczęściej.
Z jakimi odmianami spotkasz się najczęściej
W katalogach producentów różnice między modelami bywają ważniejsze niż sam skrót „indukcyjny”. Dla projektu liczy się nie tylko to, że czujnik wykrywa metal, ale też jak jest zamontowany, jakie ma wyjście i czy współpracuje z konkretnym sterownikiem. Gdy dobieram taki element do projektu, najpierw sprawdzam właśnie te szczegóły.
| Odmiana | Co oznacza | Kiedy ma sens |
|---|---|---|
| Ekranowany | Pole jest bardziej skupione z przodu czoła czujnika. | Gdy sensor ma być montowany blisko metalu lub w ograniczonej przestrzeni. |
| Nieekranowany | Ma zwykle większy zasięg, ale wymaga więcej wolnej przestrzeni wokół. | Gdy można pozwolić sobie na swobodniejszy montaż i ważniejsza jest czułość. |
| NO / NC | Normalnie otwarty lub normalnie zamknięty. | Gdy chcesz dopasować logikę sygnału do wejścia sterownika albo układu bezpieczeństwa. |
| PNP / NPN | Rodzaj tranzystorowego wyjścia sterującego. | Gdy czujnik ma współpracować z konkretną rodziną wejść PLC lub modułem IO. |

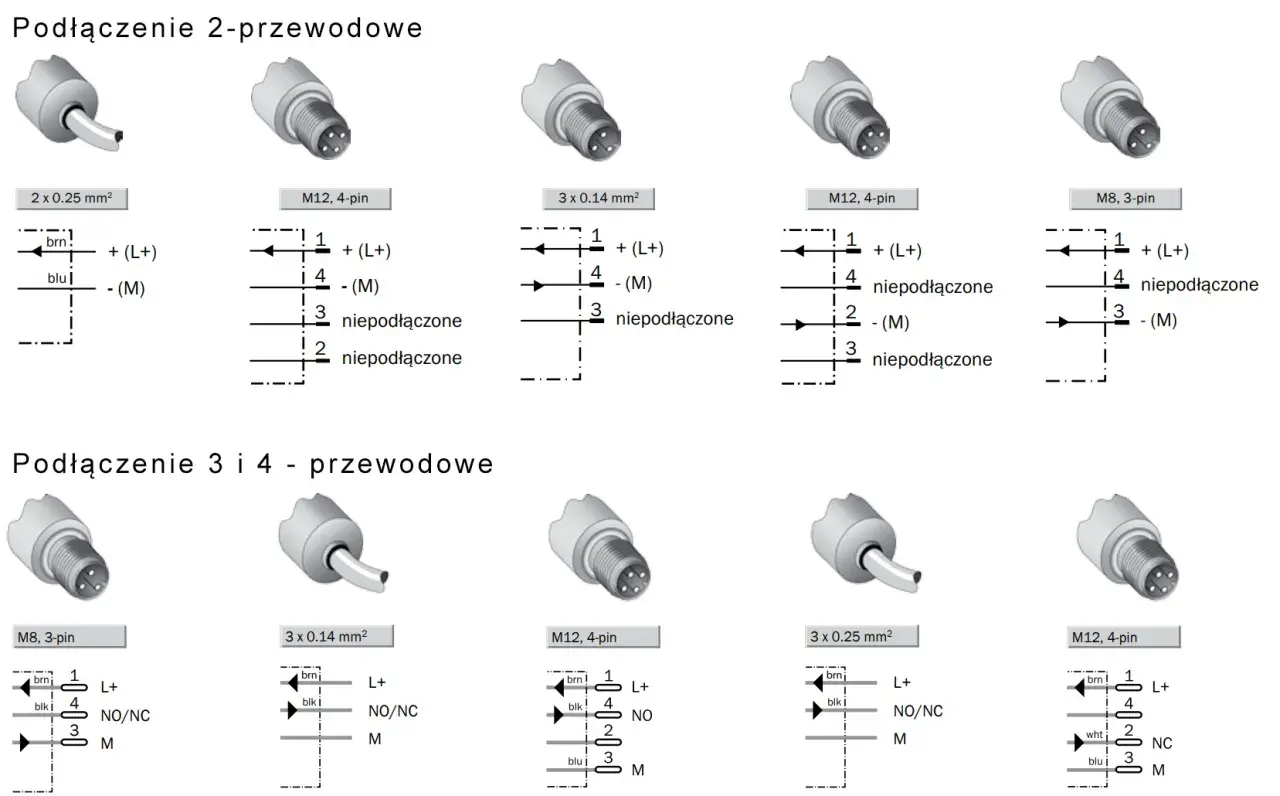

| 2-, 3- lub 4-przewodowy | Różny sposób zasilania i podłączenia sygnału. | Gdy liczy się prostota okablowania albo zgodność z istniejącą instalacją. |
W praktyce najczęściej spotyka się czujniki z zasilaniem 10-30 V DC, bo taki zakres dobrze pasuje do automatyki przemysłowej i małych układów robotycznych. Jeśli projekt jest prosty, zwykle zaczynam od wersji ekranowanej i wyjścia dopasowanego do sterownika, bo wtedy ryzyko niespodzianek przy uruchomieniu jest najmniejsze. Mając to uporządkowane, łatwiej porównać czujnik indukcyjny z innymi popularnymi sensorami.
Kiedy lepszy będzie indukcyjny, a kiedy optyczny albo pojemnościowy
To ważny moment, bo wiele błędów bierze się z niepotrzebnego użycia niewłaściwego typu czujnika. Indukcyjny wygrywa tam, gdzie obiekt jest metalowy, odległość niewielka, a środowisko trudne. Jeśli potrzebujesz wykryć szkło, karton, plastik albo poziom cieczy, ten sam sensor po prostu nie rozwiąże problemu.
| Typ czujnika | Co wykrywa | Mocne strony | Słabsze strony |
|---|---|---|---|
| Indukcyjny | Metale | Odporność na brud, olej, wibracje, szybka detekcja, brak styku | Krótki zasięg i brak reakcji na materiały niemetalowe |
| Optyczny | Większość obiektów, zależnie od metody | Większy zasięg, uniwersalność materiałowa | Wrażliwość na zabrudzenia, pył i warunki oświetlenia |
| Pojemnościowy | Materiały stałe i ciecze | Może wykrywać tworzywa, granulat i poziom medium | Bardziej wrażliwy na wilgoć, regulację i zakłócenia środowiskowe |
Jeśli patrzę na projekt praktycznie, wybór sprowadza się do pytania: czy naprawdę potrzebuję uniwersalności, czy raczej stabilności w trudnym środowisku? W maszynach produkcyjnych, prowadnicach, licznikach obrotów i automatyce drzwiowej indukcyjny często okazuje się po prostu najrozsądniejszy. Gdy już wiadomo, że to właściwy typ, zostaje najważniejsze: poprawny dobór i montaż.
Jak dobrać i zamontować go poprawnie
Najwięcej problemów nie wynika z samej zasady działania, tylko z tego, że ktoś montuje czujnik „prawie dobrze”. Wtedy wszystko wygląda poprawnie na papierze, ale w praktyce pojawiają się fałszywe przełączenia albo zbyt mały zasięg. Dlatego przy doborze patrzę na kilka rzeczy w tej kolejności:
- Materiał celu - jeśli wykrywasz aluminium zamiast stali, realny zasięg może być wyraźnie mniejszy.
- Nominalny zasięg - warto zostawić przynajmniej 20-30% zapasu względem wartości katalogowej.
- Sposób montażu - ekranowany/flush lub nieekranowany/non-flush wpływa na pole czujnika i sąsiednie elementy metalowe.
- Typ wyjścia - PNP, NPN, NO, NC i liczba przewodów muszą pasować do wejścia sterownika lub modułu.
- Warunki pracy - wibracje, temperatura, chłodziwo i obecność innych metali w pobliżu potrafią skrócić realny margines działania.
W robotyce i automatyce przydaje się jeszcze jedno podejście: zanim zamknę projekt, testuję czujnik na rzeczywistym detalu, a nie tylko na „idealnym przykładzie” z katalogu. To proste, ale oszczędza sporo czasu, bo różnica między stalą, nierdzewką i aluminium potrafi zaskoczyć nawet wtedy, gdy parametry na pierwszy rzut oka wyglądają podobnie. Skoro dobór jest już jasny, warto zobaczyć, jakie błędy pojawiają się najczęściej podczas eksploatacji.
Najczęstsze błędy przy eksploatacji
W praktyce problemy z czujnikami indukcyjnymi nie biorą się z „wadliwej elektroniki” tak często, jak się wydaje. Częściej winny jest montaż, zły dobór albo błędne założenia co do materiału. Zebrane niżej błędy widuję najczęściej:
- za mały odstęp od elementów metalowych obok sensora,
- montaż nieekranowanego modelu w ciasnej metalowej wnęce,
- mylenie PNP z NPN lub NO z NC,
- zakładanie, że czujnik wykryje każdy materiał tak samo,
- ignorowanie różnic między stalą, aluminium i stalą nierdzewną,
- brak testu z realnym detalem po uruchomieniu maszyny,
- zbyt optymistyczne liczenie zasięgu bez marginesu bezpieczeństwa.
Najbardziej zdradliwe są dwa ostatnie punkty. Układ może działać poprawnie na biurku, a potem zacząć gubić detekcję po zamontowaniu w maszynie, gdzie dochodzą drgania, luzy i metalowe prowadnice. Dlatego zawsze traktuję katalog jako punkt wyjścia, nie jako gwarancję identycznego zachowania w realnej aplikacji. To prowadzi już do końcowych, praktycznych wniosków.
Co sprawdzić przed pierwszym uruchomieniem
Jeśli miałbym zostawić po sobie tylko trzy rzeczy, byłyby to: materiał wykrywanego elementu, rzeczywisty montaż i zgodność sygnału z wejściem sterownika. To właśnie te elementy najczęściej decydują o tym, czy czujnik będzie pracował stabilnie przez lata, czy zacznie sprawiać kłopoty po pierwszej zmianie warunków na linii.
W dobrze zaprojektowanym układzie czujnik indukcyjny nie jest „magiczny”, tylko po prostu przewidywalny. I chyba za to cenię go najbardziej: jeśli rozumiesz jego ograniczenia, daje bardzo czystą, szybką i odporną na warunki pracy detekcję metalu. W robotyce, automatyce i prostych projektach edukacyjnych to nadal jedno z najbardziej praktycznych rozwiązań, jakie można zastosować.
