Czujnik temperatury - Jak podłączyć, by działał stabilnie?

Podłączenie czujnika temperatury wydaje się proste, dopóki nie trzeba dopasować właściwego typu sensora, napięcia zasilania i sposobu transmisji sygnału. W praktyce to właśnie te trzy elementy decydują o tym, czy pomiar będzie stabilny, czy zacznie pływać po kilku minutach. Poniżej pokazuję, jak podejść do tematu krok po kroku, na co uważać przy różnych typach czujników i jak sprawdzić instalację, zanim zaufasz odczytom.

Najpierw ustal, z jakim czujnikiem pracujesz

Ja zawsze zaczynam od karty katalogowej albo opisu modułu, bo sama obudowa potrafi mylić bardziej niż pomagać. Ten sam czujnik temperatury może być cyfrowy, rezystancyjny albo analogowy, a każde z tych rozwiązań wymaga innego toru podłączenia.

W praktyce najważniejsze jest to, że ten sam termin „czujnik temperatury” może oznaczać zupełnie inną elektrykę. Kiedy już wiesz, z którym typem masz do czynienia, można przejść do właściwego okablowania.

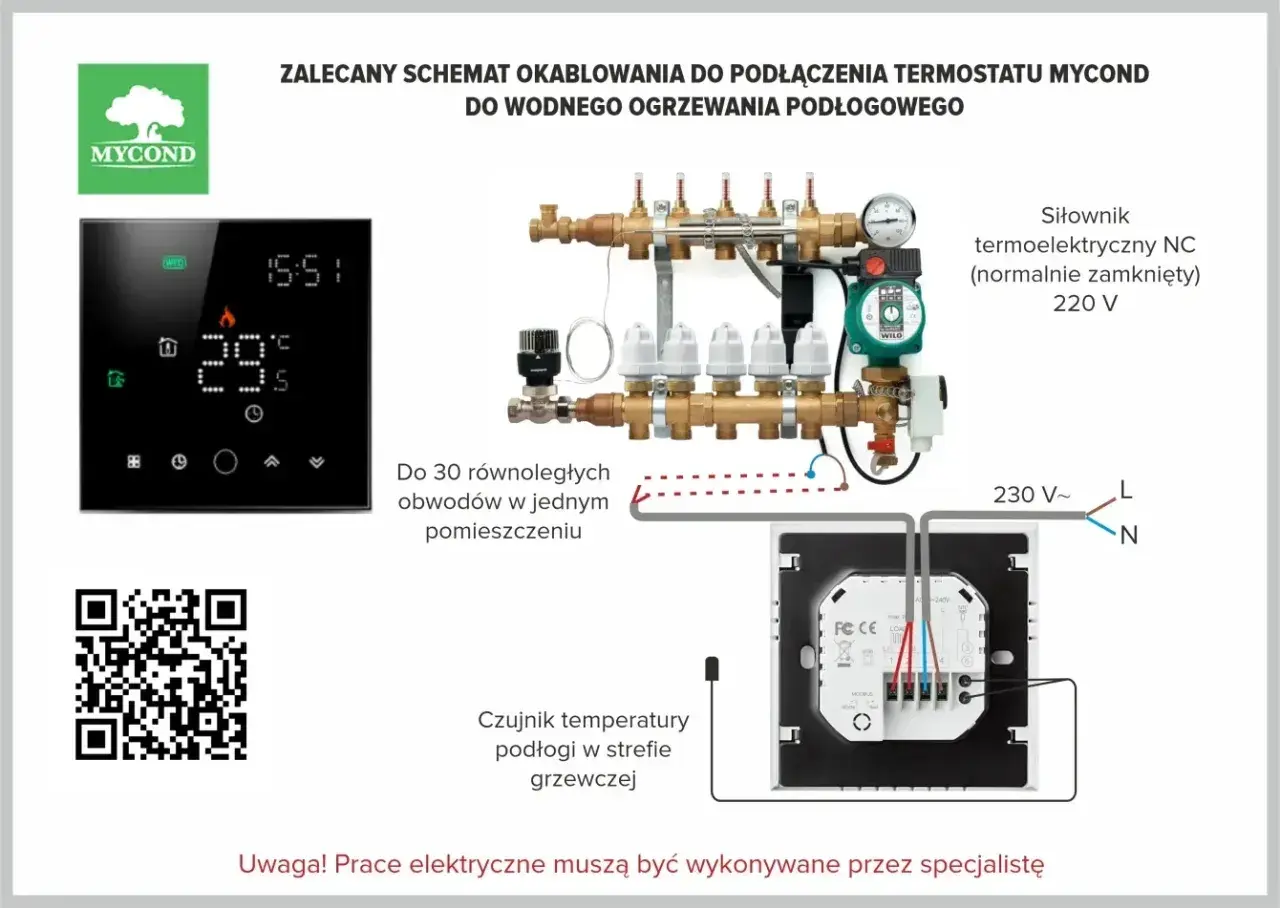

Tak prowadzę okablowanie krok po kroku

Najbezpieczniej jest podłączać czujnik przy odłączonym zasilaniu, a dopiero potem sprawdzać, czy przewody zgadzają się z dokumentacją. Zbyt wiele awarii zaczyna się od założenia, że czerwony przewód zawsze oznacza to samo, a tak po prostu nie jest.

1. Sprawdź pinout - ustal, który przewód jest zasilaniem, który masą, a który sygnałem.
2. Połącz masę wspólną - kontroler i czujnik muszą odnosić się do tego samego punktu odniesienia.
3. Dodaj element wymagany przez dany typ - rezystor podciągający, dzielnik napięcia albo przetwornik RTD.
4. Oddziel linię pomiarową od zakłóceń - nie prowadź jej obok przewodów silnika, przekaźnika czy zasilacza impulsowego.
5. Wykonaj pierwszy odczyt testowy - nie zakładaj od razu, że wskazanie jest poprawne tylko dlatego, że coś się wyświetla.

DS18B20 i inne czujniki cyfrowe

Przy DS18B20 podłączam zwykle VCC do zasilania, GND do masy i DQ do wejścia danych. Między DQ a VCC musi znaleźć się rezystor podciągający, najczęściej 4,7 kΩ, bo bez niego magistrala 1-Wire nie zachowuje się stabilnie. Jeśli moduł ma już taki rezystor na płytce, nie dokładam drugiego „na wszelki wypadek”, bo można sobie tylko pogorszyć zbocza sygnału.

To rozwiązanie lubię za prostotę: jeden przewód danych, możliwość podłączenia kilku sensorów na jednej magistrali i brak potrzeby budowania analogowego toru pomiarowego. Minusem jest wrażliwość na jakość przewodu, topologię połączeń i zakłócenia, więc przy dłuższych odcinkach trzeba być bardziej skrupulatnym.

NTC i proste układy analogowe

NTC nie podłącza się „bezpośrednio” do wejścia, tylko buduje z niego dzielnik napięcia. Drugi element dzielnika dobiera się tak, aby jego rezystancja była zbliżona do rezystancji czujnika w temperaturze nominalnej, bo wtedy zakres pomiarowy jest najbardziej użyteczny. Dla popularnych NTC 10 kΩ taki punkt startowy to właśnie 10 kΩ, ale końcowa dokładność zależy już od charakterystyki konkretnego elementu.

Tu często widzę największy błąd: ktoś oczekuje, że sam odczyt ADC od razu da temperaturę. Nie da, dopóki nie przeliczy napięcia przez charakterystykę czujnika, a przy sensownej dokładności również nie skoryguje tolerancji rezystorów i samego NTC.

Przeczytaj również: Czujnik ruchu - Jak wybrać IMU, by nie przepłacić?

PT100 i PT1000

RTD, czyli czujniki rezystancyjne typu PT100 i PT1000, podłącza się inaczej niż NTC, bo chodzi tu o bardzo małe zmiany rezystancji i większą wrażliwość na długość przewodów. PT100 ma 100 Ω przy 0°C, a PT1000 1000 Ω przy 0°C, dlatego obie wersje wyglądają podobnie w zastosowaniu, ale nie są zamienne. Do takiego pomiaru najlepiej użyć wejścia RTD albo dedykowanego przetwornika, zamiast próbować czytać sensor „na piechotę”.

W wersji 2-przewodowej montaż jest najprostszy, ale rezystancja kabla wchodzi do wyniku pomiaru. Wersja 3-przewodowa zwykle daje dobry kompromis między wygodą a dokładnością, a 4-przewodowa jest najlepsza, gdy liczy się precyzja i stabilność. W automatyce to właśnie ten wybór najczęściej decyduje o tym, czy układ będzie działał spokojnie, czy wymagał ciągłych poprawek.

Gdy połączenia są już sensownie poprowadzone, trzeba jeszcze zadbać o przewód i zasilanie, bo to one najczęściej psują pomiar po kilku metrach instalacji.

Przewód, zasilanie i rezystor robią większą różnicę niż sam moduł

Z mojego doświadczenia wynika, że wiele „problemów z czujnikiem” wcale nie jest problemem czujnika, tylko sposobu prowadzenia kabla. Przy krótkim połączeniu na stole wszystko działa, a po przeniesieniu do obudowy albo na dłuższy przewód zaczynają się losowe skoki temperatury.

• Stosuj skrętkę albo przewód ekranowany - szczególnie wtedy, gdy czujnik idzie obok silników, przekaźników lub przewodów zasilających.
• Nie rób przypadkowej gwiazdy - dla magistrali cyfrowej lepiej sprawdza się czytelna linia niż chaotyczne odnogi.
• Dbaj o poziomy logiczne - układ 3,3 V nie zawsze toleruje 5 V, więc nie zakładaj zgodności na oko.
• Nie przesadzaj z długością linii analogowej - im dłuższy przewód, tym większa podatność na szum i spadki napięcia.
• Wybieraj sensowną wartość rezystora - zbyt mała zwiększa obciążenie linii, zbyt duża spowalnia sygnał.

Przy DS18B20 rezystor 4,7 kΩ to rozsądny punkt wyjścia, ale w instalacjach 3,3 V i przy bardziej wymagającym okablowaniu czasem trzeba zejść niżej, na przykład do 3,3 kΩ. Nie robię tego jednak „z automatu”, tylko po sprawdzeniu, jak zachowuje się konkretna magistrala i ile urządzeń siedzi na jednej linii. W przypadku RTD najważniejsze staje się już nie samo podłączenie, tylko jakość toru pomiarowego i odporność na spadki na przewodach.

Po takim montażu warto poświęcić kilka minut na test, bo to oszczędza dużo czasu przy późniejszym szukaniu błędów.

Sprawdź instalację, zanim zaufasz odczytom

Ja zawsze robię dwa testy: elektryczny i praktyczny. Najpierw sprawdzam miernikiem ciągłość przewodów, obecność masy wspólnej oraz to, czy na linii danych nie ma zwarcia. Dopiero później porównuję wskazanie z termometrem referencyjnym, najlepiej takim, którego naprawdę ufam.

Jeśli wynik nadal wygląda podejrzanie, zwykle winny jest jeden z kilku powtarzalnych błędów montażowych. I właśnie na nich najłatwiej stracić czas, bo objawy bywają bardzo podobne do awarii samego czujnika.

Najczęstsze błędy i kiedy zmienić typ czujnika

W praktyce najczęściej powtarzają się cztery pomyłki: mylenie PT100 z PT1000, łączenie czujnika z nieodpowiednim wejściem, prowadzenie przewodu bez uwzględnienia zakłóceń oraz oczekiwanie zbyt dużej dokładności od najprostszego rozwiązania. Każdy z tych błędów daje podobny efekt - układ niby działa, ale odczyty nie trzymają sensu.

• PT100 i PT1000 nie są zamienne - różnią się rezystancją nominalną i wymagają zgodnego toru pomiarowego.
• Czujnik cyfrowy nie zastąpi analogowego wejścia - linia danych i dzielnik napięcia to dwa różne światy.
• Krótki przewód nie znaczy dobry przewód - zła trasa kablowa potrafi popsuć nawet prosty układ.
• Tani NTC bez kalibracji bywa wystarczający do orientacyjnego pomiaru, ale nie do precyzyjnej regulacji.
• „Wodoodporna” obudowa nie rozwiązuje wszystkiego - wilgoć i tak może wejść w złącza, spawy albo miejsce lutowania.

Jeśli potrzebujesz długiego przewodu, lepszej powtarzalności i spokojniejszej pracy w automatyce, zwykle warto przejść z prostego NTC na RTD z odpowiednim przetwornikiem. Jeśli budujesz projekt na mikrokontrolerze i chcesz prostego okablowania, cyfrowy sensor często będzie szybszą drogą do działania niż rozbudowany tor analogowy. Kiedy już dobierzesz rozwiązanie do warunków, cały projekt staje się po prostu mniej kapryśny.

W praktyce najlepiej zaczynać od warunków pracy, a nie od samej ceny czujnika

Nie pytam najpierw, który czujnik jest „najlepszy”, tylko co ma mierzyć, na jakim dystansie i z jaką dokładnością. To najuczciwszy sposób doboru, bo w elektronice cena modułu rzadko mówi cokolwiek o jakości całej instalacji.

• Prosty projekt DIY i kilka metrów przewodu - DS18B20 zwykle daje najlepszy balans między prostotą a wygodą.
• Niski koszt i krótka trasa kablowa - NTC wystarczy, ale tylko wtedy, gdy liczysz się z kalibracją.
• Stabilny pomiar i większa dokładność - PT100 lub PT1000 z odpowiednim wejściem albo przetwornikiem.
• Wiele punktów pomiaru - magistrala cyfrowa upraszcza okablowanie, o ile topologia jest sensowna.

Jeżeli projekt ma działać dłużej niż jedną sesję testową, wybieram czujnik z jasnym pinoutem, znaną charakterystyką i sposobem weryfikacji odczytu. To właśnie ta dyscyplina przy montażu, a nie sam „mocny” sensor, zwykle decyduje o tym, czy instalacja będzie przewidywalna i łatwa w utrzymaniu.
