Czujnik ruchu do oświetlenia wydaje się prosty, dopóki nie trzeba odczytać zacisków i zdecydować, który przewód ma trafić gdzie. W praktyce liczą się trzy rzeczy: poprawny schemat połączeń, zgodność z typem czujki i sensowne ustawienie po montażu. Poniżej rozkładam temat na części, tak żeby dało się to zastosować bez zgadywania.
Najważniejsze informacje w skrócie
- W typowym układzie przewód fazowy trafia na L, neutralny na N, a wyjście ze sterowania idzie z L', A albo OUT do lampy.
- Przed pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia, bo większość czujek oświetleniowych pracuje na 230 V.
- Najczęstszy błąd to pomylenie przewodu neutralnego z fazowym albo podłączenie lampy do niewłaściwego zacisku wyjściowego.
- Jeśli chcesz zachować ręczne włączanie światła, potrzebujesz modelu z odpowiednim trybem pracy lub układu przewidzianego przez producenta.
- Na działanie mocno wpływają: wysokość montażu, kąt widzenia, czas podtrzymania i próg zmierzchu.

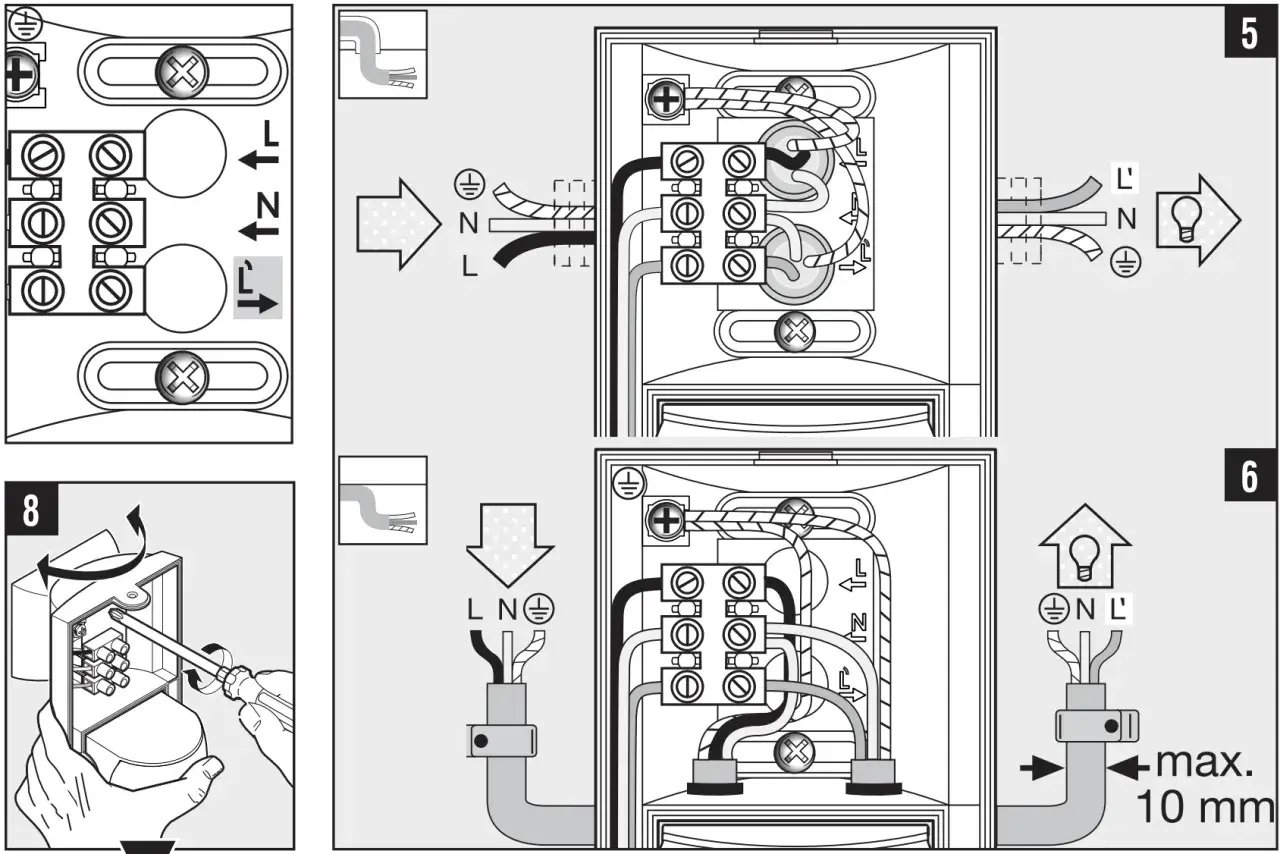

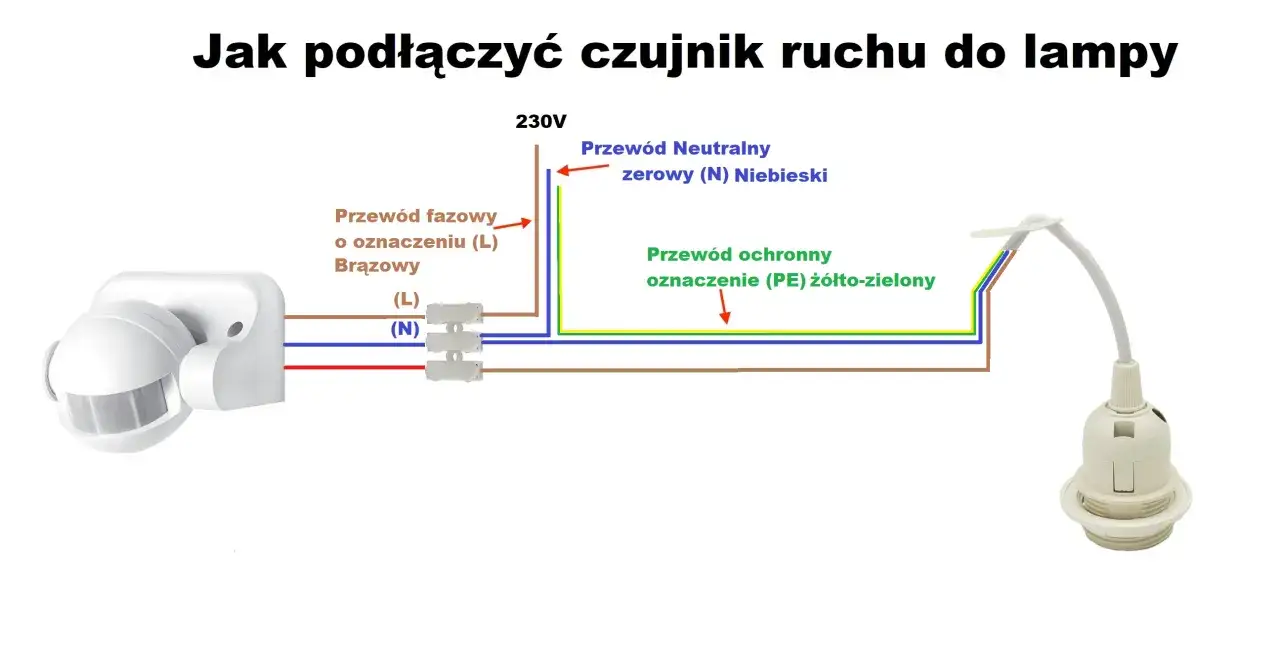

Jak czytać schemat i gdzie wpiąć przewody
Najprostszy schemat jest zawsze podobny: zasilanie wchodzi do czujnika, a z czujnika wychodzi przełączana faza do lampy. Neutralny zwykle idzie bezpośrednio do czujnika i oprawy, natomiast przewód ochronny PE omija sam czujnik i trafia prosto do metalowej obudowy lub oprawy, jeśli jest wymagany.
W praktyce najważniejsze są oznaczenia zacisków. Producenci stosują różne symbole, ale sens pozostaje ten sam: faza zasilania, neutralny i wyjście na odbiornik. Ja zawsze zaczynam od sprawdzenia nadruku na obudowie, bo to oszczędza najwięcej czasu i nerwów.
| Oznaczenie | Znaczenie | Co zwykle podłączasz |
|---|---|---|
| L | Faza zasilania | Przewód zasilający z instalacji |
| N | Neutralny | Neutralny zasilania i neutralny lampy |
| L', A, OUT | Wyjście sterowane | Faza prowadząca do lampy |
| PE | Ochronny | Do oprawy lub puszki, nie przez elektronikę czujnika |
Jeśli widzisz zacisk oznaczony jako A, to bardzo często jest to po prostu faza załączana na lampę. W modelach sufitowych i podtynkowych spotkasz też oznaczenia zależne od producenta, więc nie warto ufać kolorom przewodów bez sprawdzenia schematu nadrukowanego na urządzeniu. Kiedy już wiem, co oznaczają zaciski, przechodzę do wyboru właściwego wariantu czujki, bo od tego zależy reszta połączenia.
Jaki wariant czujnika masz przed sobą
Nie każdy czujnik ruchu podłącza się tak samo. Najwięcej różnic pojawia się między modelami 3-przewodowymi a 2-przewodowymi, a osobną grupę stanowią czujki sufitowe o dużym kącie detekcji. To ważne, bo ten sam schemat nie zadziała poprawnie w każdej instalacji.
| Wariant | Jak działa | Plusy | Na co uważać |
|---|---|---|---|
| 3-przewodowy | Ma L, N i wyjście na lampę | Najbardziej przewidywalny, zwykle najlepiej współpracuje z LED | W puszce musi być neutralny |
| 2-przewodowy | Zasilanie „przechodzi” przez obciążenie | Przydatny tam, gdzie nie ma neutralnego w miejscu montażu | Bywa kapryśny z nowoczesnymi źródłami LED i może powodować żarzenie lampy |
| Sufitowy PIR | Obserwuje przestrzeń dookoła, często 360° | Dobre do korytarzy, łazienek i pomieszczeń przejściowych | Wymaga sensownej wysokości montażu i czystego pola widzenia |
| Z trybem ręcznym | Można obejść automatykę lub utrzymać światło na stałe | Wygodne tam, gdzie automatyka ma działać tylko czasami | Musi być przewidziane przez konstrukcję czujki lub instalację |
W instrukcjach producentów najczęściej pojawiają się czujki 230 V z klasycznym wyjściem na lampę, ale są też modele o nietypowym montażu, na przykład sufitowe z kątem widzenia 360° albo rozwiązania do puszki podtynkowej. Z kolei dla części modeli ściennych sensowny zakres montażu to zwykle około 1,8-2,5 m, a dla wybranych wersji sufitowych spotyka się wysokość rzędu 2,5-6 m. Gdy typ jest już jasny, można przejść do samego montażu bez zgadywania, co gdzie wpiąć.
Jak podłączyć czujnik ruchu krok po kroku
Jeżeli mam opisać ten proces możliwie bezpiecznie, to wygląda on tak samo od lat. Różnice wynikają z konkretnego modelu, ale kolejność prac zwykle pozostaje stała.
- Odłącz zasilanie na bezpieczniku i upewnij się, że w obwodzie nie ma napięcia.
- Sprawdź oznaczenia na obudowie czujnika oraz na oprawie lampy.
- Odizoluj końcówki przewodów zgodnie z instrukcją modelu. W praktyce często spotyka się zakres około 6-8 mm.
- Podłącz fazę zasilania do zacisku L.
- Podłącz neutralny do N i połącz z nim neutralny lampy, jeśli schemat przewiduje taki układ.
- Przewód fazowy prowadzący do lampy podłącz do wyjścia czujnika, czyli najczęściej L', A albo OUT.
- Przewód ochronny PE połącz bezpośrednio z oprawą albo puszką, jeśli instalacja tego wymaga.
- Załóż osłonę, zamocuj czujnik i dopiero wtedy włącz zasilanie.
Warto też pilnować przekroju przewodów. W instrukcjach wielu modeli pojawiają się zakresy rzędu 0,75-2,5 mm², ale zawsze trzeba to sprawdzić dla konkretnej czujki. Jeśli po złożeniu instalacji lampa nie działa tak, jak powinna, najczęściej problem nie leży w samej elektronice, tylko w złym połączeniu albo w pominiętym neutralnym. To prowadzi mnie do kolejnego punktu, bo właśnie tam pojawia się najwięcej pytań o ręczne sterowanie.
Jak dodać włącznik ręczny, żeby nie psuć automatyki
To jest temat, który pojawia się częściej, niż sugerują poradniki. Wiele osób chce mieć czujnik ruchu, ale jednocześnie móc zapalić światło na stałe, bez czekania na ruch. I tu trzeba uważać, bo nie każdy model pozwala na takie połączenie.
Najbezpieczniejsze są dwie sytuacje. Pierwsza to czujnik z fabrycznym trybem ON/OFF/MODE, gdzie możesz wyłączyć automatykę albo włączyć stałe świecenie. Druga to instalacja, w której producent przewidział współpracę z łącznikiem albo dodatkowym wejściem sterującym. W jednym z popularnych układów tryb ON działa po prostu jak zwykły łącznik jednobiegunowy, a tryb ruchu wraca po zmianie ustawienia.
- Jeśli chcesz tylko automatykę, nie dodawaj włącznika „na skróty” w szereg z czujnikiem.
- Jeśli chcesz automatykę i tryb stały, wybierz model z dedykowanym trybem ręcznym lub wyraźnie opisanym schematem producenta.
- Jeśli chcesz całkowite odcięcie, lepszy będzie osobny wyłącznik izolacyjny albo poprawnie zaplanowany obwód niż prowizorka w puszce.
Przy modernizacjach starej instalacji szczególnie uważam na modele bez neutralnego. One są wygodne tylko na papierze, bo z LED-ami potrafią sprawiać problemy: migotanie, żarzenie po wyłączeniu albo niestabilne przełączanie. Jeżeli ręczne sterowanie ma być używane często, sensowniejszy bywa model 3-przewodowy i od razu przygotowany układ sterowania. Po wyborze trybu pracy warto od razu ustawić także miejsce montażu, bo to ono decyduje o skuteczności całego rozwiązania.
Gdzie zamontować czujkę i jak ją ustawić po instalacji
Tu zaczyna się część, którą wiele osób lekceważy, a potem dziwi się, że światło zapala się bez powodu albo nie reaguje tam, gdzie powinno. PIR wykrywa zmianę promieniowania cieplnego, więc nie lubi źródeł ciepła, przeciągów i przypadkowego „patrzenia” na lampę. Sam montaż jest więc równie ważny jak same przewody.
Najczęściej sprawdzają się te zasady:
- czujkę montuj tak, by miała możliwie czyste pole widzenia;
- unikaj kierowania jej na grzejniki, klimatyzację, okna z mocnym nagrzewaniem i ruchome przeszkody;
- po pierwszym uruchomieniu daj jej chwilę na stabilizację, zwykle kilkanaście do kilkudziesięciu sekund;
- czas podtrzymania zacznij od wartości średniej, a dopiero potem skracaj lub wydłużaj;
- próg zmierzchu ustaw tak, żeby nie świeciła bez potrzeby w dzień;
- jeżeli to model sufitowy, sprawdź, czy wysokość montażu odpowiada deklarowanemu zasięgowi.
W materiałach producentów często przewija się też zasięg rzędu do około 12 m w prostych czujkach sufitowych oraz kąt detekcji 360°, ale to zawsze zależy od geometrii pomieszczenia i jakości samej optyki. W praktyce lepiej mieć czujkę trochę niżej i w dobrym miejscu niż wysoko, ale „na ślepo”. Gdy ustawienia są już sensowne, zostaje ostatnia rzecz, czyli wyłapanie błędów, które psują cały efekt mimo poprawnego podłączenia.
Jakie błędy psują działanie najczęściej
Z mojego doświadczenia większość problemów po montażu nie wynika z uszkodzonej czujki. Winny bywa jeden z kilku powtarzalnych błędów, które da się szybko rozpoznać po objawach.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Lampa w ogóle się nie włącza | Brak fazy na L, źle podłączone wyjście albo brak neutralnego | Napięcie na wejściu, oznaczenia zacisków, ciągłość przewodów |
| Lampa świeci cały czas | Zwarty przewód wyjściowy z fazą, aktywny tryb stały albo błędny układ z włącznikiem | Tryb pracy czujki, połączenie wyjścia z lampą, schemat producenta |
| Lampa miga albo żarzy się po wyłączeniu | Zbyt małe obciążenie, czujka 2-przewodowa albo niekompatybilne LED | Typ czujki, moc źródła światła, wymagany neutralny |
| Czujka reaguje bez powodu | Zły kierunek montażu, źródło ciepła, przeciąg, światło własne lampy | Miejsce instalacji i kąt widzenia |
| Zasięg jest za krótki | Zbyt duża wysokość, przeszkody w polu detekcji, zła regulacja czułości | Wysokość montażu, ustawienie SENS, realne warunki w pomieszczeniu |
Jeśli miałbym wskazać jeden błąd szczególnie często bagatelizowany, to byłoby nim podłączenie czujki do LED-ów bez sprawdzenia minimalnego obciążenia i kompatybilności. To właśnie wtedy pojawia się efekt „działa, ale dziwnie”. Dlatego po montażu zawsze robię próbę w realnych warunkach, a nie tylko jednym machnięciem ręką przed soczewką. To prowadzi do ostatniego, praktycznego kroku.
Co musi się zgadzać, żeby układ zadziałał za pierwszym razem
Jeżeli mam zamknąć temat w jednej praktycznej liście, to powiedziałbym tak: schemat musi pasować do modelu, model do lampy, a montaż do miejsca. Dopiero wtedy automatyka działa bez kaprysów i bez ciągłego poprawiania ustawień.
- Sprawdź zasilanie - większość domowych czujek oświetleniowych wymaga 230 V, ale niektóre rozwiązania specjalistyczne działają inaczej.
- Ustal typ instalacji - jeśli nie masz neutralnego w puszce, nie każdy model będzie odpowiedni.
- Dobierz obciążenie - LED-y, halogeny i oprawy zasilane przez driver mogą wymagać innego podejścia.
- Przeczytaj oznaczenia na obudowie - L, N i wyjście sterowane to nie są symbole do zgadywania.
- Zostaw czas na test - po uruchomieniu daj czujce chwilę na stabilizację i sprawdź kilka podejść z różnych stron.
Gdybym dziś doradzał komuś, kto montuje czujnik pierwszy raz, powiedziałbym krótko: lepiej poświęcić pięć minut na sprawdzenie zacisków i miejsca montażu niż później poprawiać całą puszkę. Dobrze dobrany model, poprawny schemat i rozsądne ustawienie załatwiają większość problemów jeszcze zanim się pojawią.
