Najkrócej: co warto wiedzieć, zanim zaczniesz go używać
- To cyfrowy czujnik ciśnienia atmosferycznego z pomiarem temperatury, a wysokość liczy się z różnicy ciśnień.
- Pracuje po I2C, ma typowy adres 0x77 i wymaga poprawnego zasilania oraz rezystorów podciągających.
- Zakres ciśnienia wynosi 300–1100 hPa, a zasilanie mieści się w przedziale 1,8–3,6 V.
- Odczyt wysokości jest zawsze wartością pośrednią, więc bez lokalnego ciśnienia odniesienia nie będzie „laboratoryjnie” dokładny.
- To starsza generacja układu, więc do nowych projektów częściej wybieram nowsze czujniki, a ten zostawiam do prostszych zastosowań.

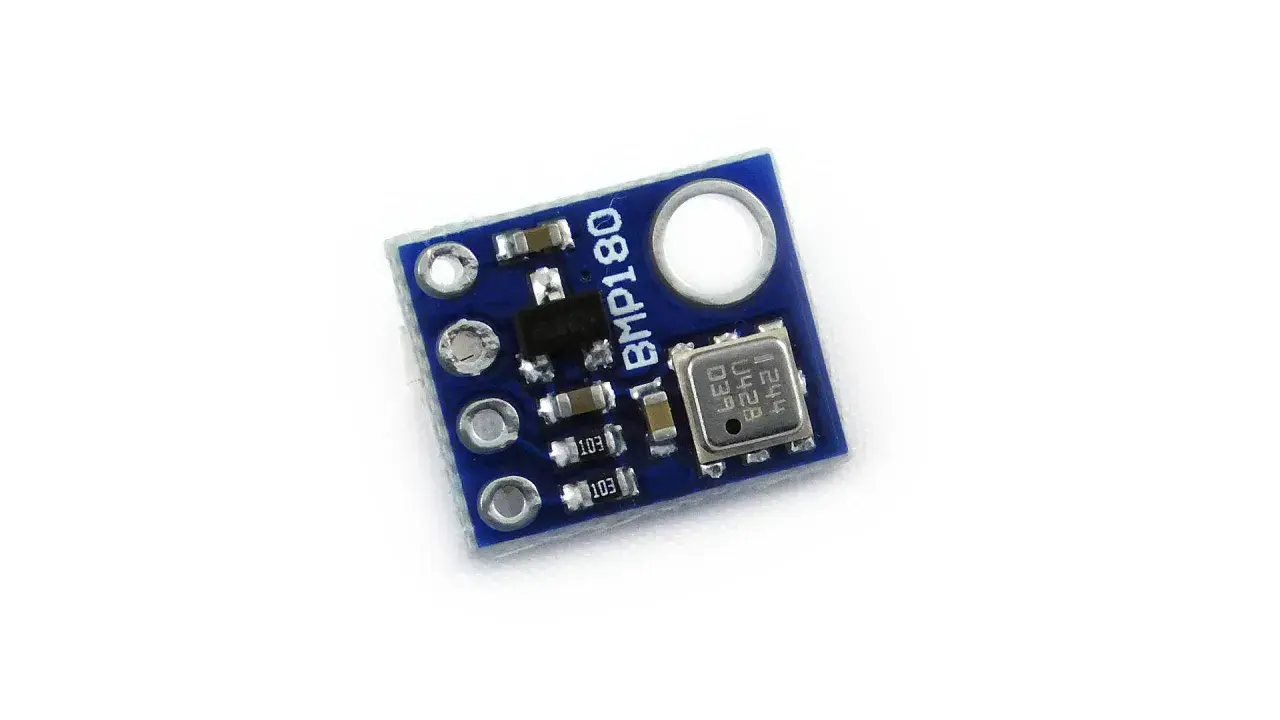

Co to jest BMP180 i co mierzy
BMP180 to cyfrowy czujnik barometryczny, który mierzy ciśnienie atmosferyczne i temperaturę, a na podstawie ciśnienia pozwala oszacować wysokość względem poziomu morza. W praktyce nie jest to „wysokościomierz” w ścisłym sensie, tylko układ, z którego wysokość wylicza się pośrednio. I właśnie dlatego tak dobrze nadaje się do stacji pogodowych, robotyki i projektów edukacyjnych, gdzie ważniejsze są trendy i różnice niż idealna wartość absolutna.
Parametry są tu dość konkretne: zakres ciśnienia obejmuje 300–1100 hPa, zasilanie mieści się w zakresie 1,8–3,6 V, a pobór prądu w trybie bardzo niskiego zużycia energii schodzi do kilku mikroamperów. To nadal brzmi skromnie, ale w małych urządzeniach bateryjnych ma znaczenie. Z punktu widzenia inżynierskiego ważniejsze jest jednak to, że czujnik jest prosty w integracji i dobrze opisany, więc łatwo go wdrożyć do mikrokontrolerów z rodziny Arduino, ESP czy STM32.
Ja traktuję ten układ jako dobry punkt wejścia do świata pomiarów środowiskowych. Nie daje wszystkiego, ale daje dokładnie tyle, ile trzeba, żeby zrozumieć zależność między ciśnieniem, temperaturą i wysokością. Kiedy to już jest jasne, warto zobaczyć, jak dokładnie z tych danych powstaje wynik.
Jak działa pomiar ciśnienia i wysokości
W środku pracuje piezorezystywny sensor MEMS. Najprościej mówiąc, element pomiarowy zmienia swoje parametry elektryczne pod wpływem nacisku powietrza, a elektronika na chipie zamienia to na wartość cyfrową. Sama liczba surowa nie wystarcza, bo każdy egzemplarz ma własne odchylenia produkcyjne, więc układ korzysta z zapisanych fabrycznie współczynników kalibracyjnych.
Kalibracja robi większą różnicę niż sam surowy odczyt
W pamięci urządzenia zapisane są współczynniki korekcyjne, które trzeba odczytać po starcie i uwzględnić przy obliczeniach. Bez tego ciśnienie i temperatura będą wyglądały na „prawie poprawne”, ale finalny wynik potrafi się rozjechać. To jeden z tych elementów, które początkujący często pomijają, a potem zastanawiają się, dlaczego wysokość skacze o kilka lub kilkanaście metrów bez wyraźnego powodu.
W praktyce oznacza to, że nie wystarczy odczytać rejestru i przeliczyć go prostym wzorem z internetu. Trzeba przejść przez pełny algorytm kompensacji. Dobra biblioteka to ułatwia, ale warto rozumieć, co się dzieje pod spodem, bo wtedy łatwiej odróżnić błąd w kodzie od problemu z okablowaniem albo zasilaniem.
Oversampling poprawia stabilność, ale wydłuża czas pomiaru
Układ pozwala wybrać różne poziomy nadpróbkowania ciśnienia. Im wyższy poziom, tym zwykle lepsza stabilność odczytu, ale też dłuższy czas konwersji. Dla ciśnienia czas maksymalny rośnie od około 4,5 ms w trybie najprostszym do 25,5 ms przy najwyższym nadpróbkowaniu. To istotne, jeśli chcesz budować stację pogodową albo prosty logger, ale mniej ważne, gdy odczyty mają reagować bardzo szybko.
Tu dobrze widać kompromis: do spokojnych, wolnozmiennych pomiarów wyższe nadpróbkowanie ma sens, natomiast w dynamicznych zastosowaniach lepiej ograniczyć filtrację, żeby nie gubić zmian. Ciśnienie atmosferyczne zmienia się powoli, ale w robocie, dronie albo ruchomym pojeździe liczy się już czas reakcji czujnika. To naturalnie prowadzi do pytania o integrację z mikrokontrolerem.

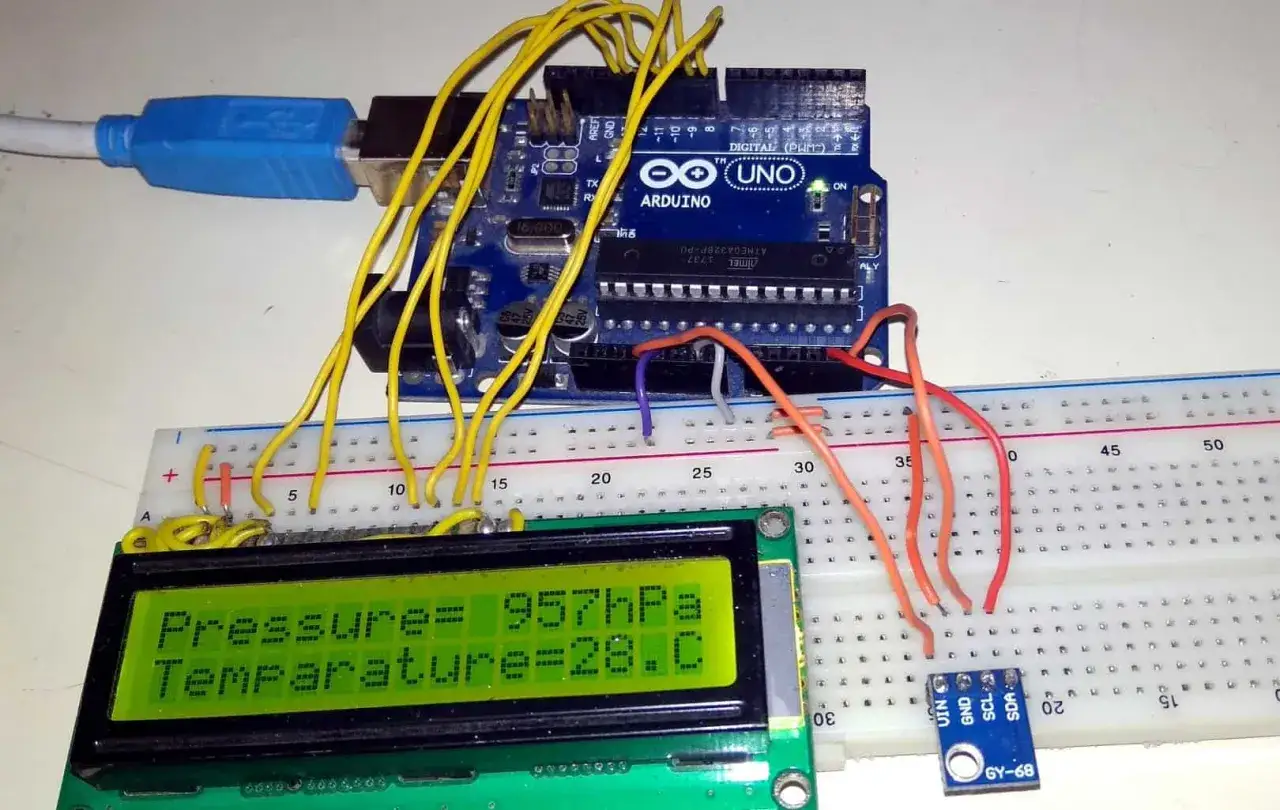

Jak podłączyć czujnik do mikrokontrolera
Interfejsem komunikacyjnym jest I2C, czyli dwukablowa magistrala z liniami SDA i SCL. W dokumentacji układu widać też konkretny adres urządzenia: 0x77. To upraszcza start, bo po poprawnym podłączeniu zwykle nie trzeba kombinować z adresacją ani dodatkowymi trybami pracy. Trzeba natomiast pamiętać o rezystorach podciągających i o odpowiednim napięciu zasilania.
Sam chip pracuje na niskim napięciu, więc gołego układu nie zasila się z 5 V. Na wielu gotowych modułach znajdziesz już stabilizator i konwersję poziomów logicznych, ale nie zakładałbym tego automatycznie. Zawsze sprawdzam opis płytki, bo różnica między samym czujnikiem a breakoutem bywa kluczowa dla bezpieczeństwa całego projektu.
- Zasilanie podaj zgodne z modułem lub samym układem, zwykle 3,3 V, a nie 5 V.
- SDA i SCL połącz z odpowiednimi pinami I2C mikrokontrolera.
- Rezystory podciągające powinny być obecne na magistrali, najczęściej w okolicach 4,7 kΩ.
- Po starcie odczekaj chwilę na inicjalizację, bo pierwszy poprawny odczyt nie pojawia się natychmiast.
- Sprawdź identyfikator układu; poprawny odczyt chip ID to 0x55, więc łatwo odsiać błąd komunikacji od błędu obliczeń.
Przeczytaj również: Akcelerometr w telefonie - Jak działa i co naprawdę mierzy?
Najczęstsze błędy w okablowaniu
Najbardziej typowy problem to podanie 5 V na sam czujnik lub pominięcie logiki poziomów, gdy moduł jej nie ma. Drugi klasyk to brak wspólnej masy, przez co odczyty wyglądają losowo albo w ogóle nie pojawiają się na magistrali. Trzeci błąd jest bardziej podstępny: wszystko działa, ale wyniki są niestabilne, bo linie I2C są zbyt długie albo źle podciągnięte.W praktyce opłaca się zacząć od prostego testu: odczyt identyfikatora, potem współczynników kalibracji, a dopiero później ciśnienia i temperatury. To oszczędza czas, bo od razu wiesz, czy problem leży w łączności, czy w kodzie obliczeniowym. Kiedy ten etap masz za sobą, można przejść do tego, gdzie taki czujnik naprawdę daje wartość.
Gdzie sprawdza się najlepiej
Najlepsze zastosowania są dość przewidywalne, ale właśnie dlatego warto je nazwać wprost. Ten układ lubi sytuacje, w których analizujesz zmiany ciśnienia w czasie, a nie absolutną, laboratoryjną dokładność w skrajnych warunkach.
- Stacja pogodowa - świetny wybór, jeśli chcesz śledzić trend ciśnienia i wyciągać z niego prognozę pogody na poziomie lokalnym.
- Pomiar wysokości w robotyce - przydaje się tam, gdzie robot musi wykryć różnicę poziomów, wjazd na rampę albo zmianę piętra.
- Projekty edukacyjne - dobry materiał do nauki I2C, kompensacji i przeliczania danych pomiarowych.
- Rejestracja zmian otoczenia - działa sensownie jako element loggera środowiskowego, ale tylko jeśli nie oczekujesz bardzo szybkiej odpowiedzi.
Jest też ważne ograniczenie: altitude nie jest mierzona bezpośrednio, tylko wyliczana z ciśnienia. To znaczy, że bez poprawnie ustawionego ciśnienia odniesienia na poziomie morza dostaniesz wynik użyteczny, ale niekoniecznie zgodny z mapą albo GPS-em co do metra. W praktyce dobrze to działa do porównań względnych, na przykład „wyżej niż przed chwilą” albo „na którym piętrze jest urządzenie”.
Jeśli więc potrzebujesz czujnika do nauki lub prostych pomiarów trendów, zakres zastosowań jest bardzo sensowny. Jeżeli jednak projekt ma być bardziej wymagający, pora porównać ten model z nowszymi układami.
BMP180 czy lepiej wybrać nowszy czujnik
Ja do nowych projektów patrzę już częściej na nowsze serie, bo oferują większą elastyczność, lepszą charakterystykę szumu i zwykle bardziej przyszłościowe wsparcie. BMP180 nadal jest użyteczny, ale to starsza generacja. Poniższe zestawienie pomaga szybko ocenić, czy pasuje do twojego zastosowania, czy lepiej od razu sięgnąć po coś świeższego.
| Cecha | BMP180 | BMP280 | BMP388 |
|---|---|---|---|
| Interfejs | I2C | I2C, SPI | I2C, SPI |
| Zakres ciśnienia | 300–1100 hPa | 300–1100 hPa | 300–1250 hPa |
| Pobór energii | około 3 µA w trybie ultra low power | około 2,7 µA przy 1 Hz | bardzo niski, projektowany pod urządzenia bateryjne |
| Charakter układu | Starszy, prosty, dobrze znany | Nowszy, mniejszy i bardziej elastyczny | Nowocześniejszy, nastawiony na lepszą dokładność i niższy szum |
| Kiedy ma sens | Retrofit, edukacja, proste prototypy | Większość nowych hobbystycznych projektów | Nowe projekty, gdy zależy ci na lepszej jakości pomiaru |
Zestawienie jest dość jednoznaczne: jeśli budujesz coś od zera, częściej wybrałbym BMP280 albo BMP388. BMP180 zostaje sensowny tam, gdzie liczy się kompatybilność ze starym sprzętem, dostępna biblioteka albo po prostu masz go już w szufladzie. Właśnie dlatego nie traktuję go jako złego układu, tylko jako element o wyraźnie określonej roli.
To prowadzi do ostatniego, bardzo praktycznego pytania: co sprawdzić, żeby odczyty od początku miały sens, a nie tylko wyglądały poprawnie na ekranie?
Co sprawdzam, zanim uznam odczyty za wiarygodne
Przy takim czujniku nie szukam cudów, tylko powtarzalności. Jeśli wyniki mają być użyteczne, najpierw upewniam się, że moduł jest dobrze zasilany, magistrala działa stabilnie, a biblioteka rzeczywiście czyta i stosuje współczynniki kalibracyjne. Dopiero potem oceniam, czy dokładność jest wystarczająca do danego projektu.
- Rodzaj płytki - goły układ i gotowy moduł to nie to samo; drugi może mieć stabilizator i konwersję poziomów, pierwszy zwykle nie.
- Docelowe napięcie - jeśli system działa z 5 V, sprawdzam zgodność logiczną, a nie tylko opis na aukcji.
- Potrzebny wynik - do trendu pogodowego wystarczy mniej, do wysokości względnej trzeba już pilnować kalibracji i referencji.
- Warunki pracy - temperatura i stabilność zasilania wpływają na odczyt bardziej, niż wielu początkujących zakłada.
- Długoterminowy sens projektu - jeśli urządzenie ma żyć dłużej niż prototyp, nowszy czujnik zwykle daje po prostu mniej problemów.
Jeśli potrzebujesz prostego, taniego i dobrze opisanego rozwiązania do nauki albo do istniejącej konstrukcji, ten sensor nadal spełni swoje zadanie. Jeśli jednak startujesz z nowym projektem i zależy ci na lepszej przyszłości technicznej, ja wybrałbym już nowszą rodzinę układów. BMP180 najlepiej wypada tam, gdzie ma być praktycznie, stabilnie i bez zbędnej komplikacji.
