Skaner lidar to czujnik, który mierzy odległość za pomocą światła i zamienia otoczenie w precyzyjny obraz geometryczny. W praktyce najczęściej przydaje się w robotyce mobilnej, mapowaniu 3D, automatyce i wszędzie tam, gdzie kamera widzi za mało, a radar nie daje wystarczającego poziomu detalu. Poniżej wyjaśniam, jak działa pomiar, czym różnią się główne typy urządzeń, kiedy LiDAR daje realną przewagę i na co uważać przy wyborze.
Najważniejsze fakty o pomiarze laserowym, które warto znać od razu
- LiDAR mierzy czas powrotu impulsu świetlnego, a z tego wylicza odległość do obiektu.
- Wynikiem pracy sensora jest zwykle chmura punktów, czyli zestaw współrzędnych opisujących kształt otoczenia.
- Najczęściej spotkasz rozwiązania 2D, 3D oraz solid-state, a każde z nich pasuje do innego zadania.
- W robotyce i automatyce LiDAR jest mocny tam, gdzie liczy się geometria, omijanie przeszkód i mapowanie przestrzeni.
- Dobry wybór zależy nie tylko od zasięgu, ale też od pola widzenia, częstotliwości skanowania, odporności na warunki i sposobu integracji.
- Najczęstsze problemy to zbyt optymistyczne założenia co do zasięgu, trudne powierzchnie i słaba konfiguracja montażu.
Czym jest czujnik LiDAR i co mierzy naprawdę
Najprościej mówiąc, LiDAR jest sensorem odległościowym, który wykorzystuje światło laserowe zamiast fal radiowych. Emituje impuls, odbiera jego odbicie i na podstawie czasu przelotu wylicza dystans do przeszkody. Ja patrzę na ten typ urządzenia przede wszystkim jak na narzędzie do pomiaru geometrii, a nie kamerę w klasycznym sensie.
To ważne rozróżnienie, bo LiDAR nie musi rozpoznawać koloru, tekstury ani detali wizualnych. Jego przewaga polega na tym, że bardzo precyzyjnie opisuje położenie obiektów w przestrzeni. Dzięki temu świetnie nadaje się do wykrywania przeszkód, budowania map, mierzenia profili powierzchni i odtwarzania kształtów w 2D albo 3D.
W praktyce czytelnik zwykle szuka odpowiedzi na jedno z trzech pytań: czy ten czujnik nada się do robota, czy pomoże w pomiarze przestrzeni oraz czy poradzi sobie w realnym środowisku, a nie tylko na stole laboratoryjnym. I właśnie od tego warto przejść do samego mechanizmu działania.
Jak działa pomiar i skąd bierze się chmura punktów

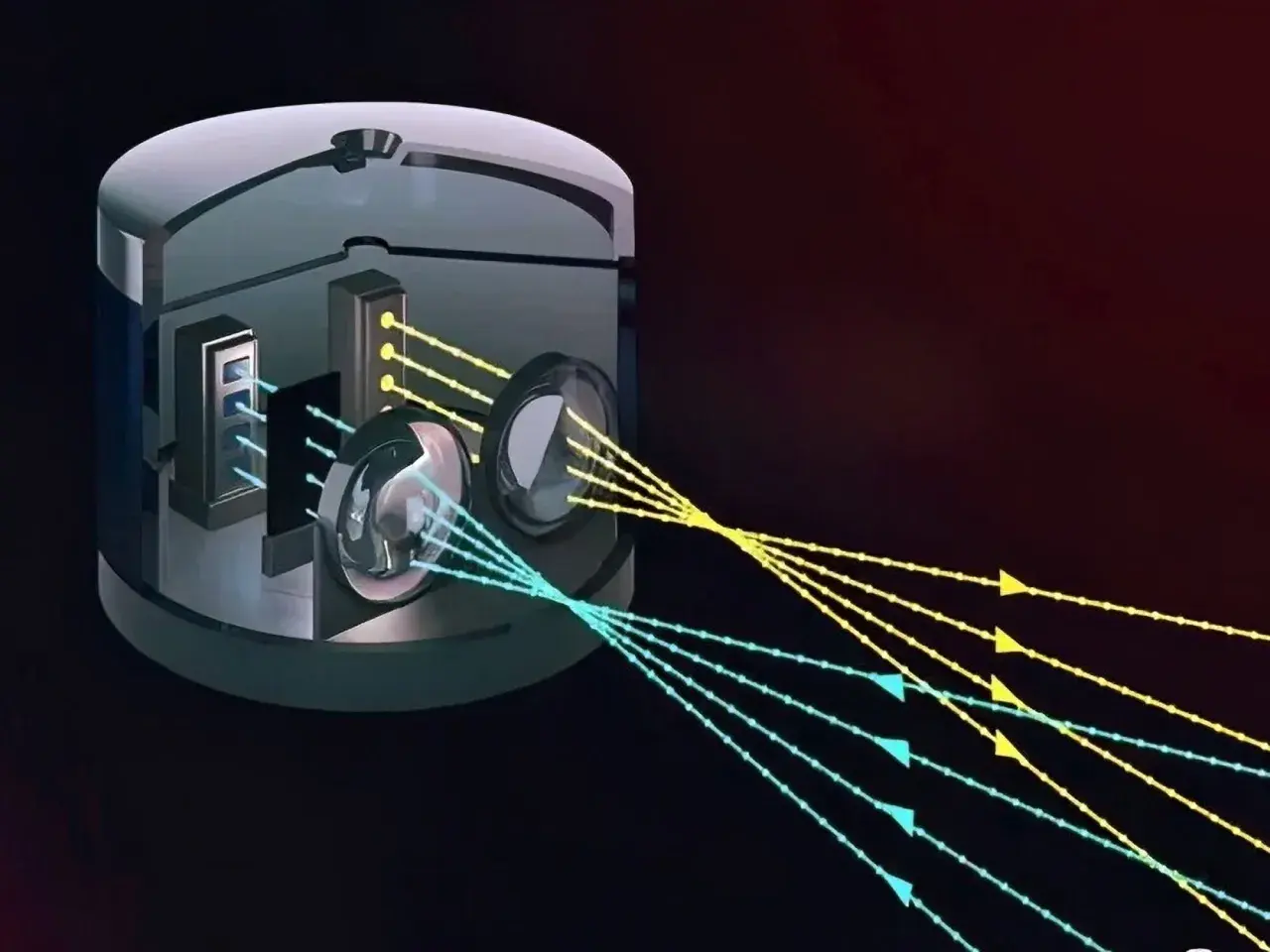

Mechanizm jest prosty w założeniu, ale bardzo dopracowany w wykonaniu. Laser wysyła impuls, odbicie wraca do odbiornika, a elektronika mierzy czas między nadaniem i powrotem sygnału. Ponieważ światło porusza się skrajnie szybko, układ musi pracować z bardzo dużą precyzją czasową, a z obliczeń powstaje odległość do punktu, w którym impuls się odbił.
Jeśli sensor wykonuje taki pomiar wielokrotnie pod różnymi kątami, dostajemy zestaw punktów opisujących otoczenie. Taki zbiór to chmura punktów - cyfrowy model przestrzeni, w którym każdy punkt ma swoje współrzędne. Z niej da się odczytać krawędzie obiektów, ściany, kształt przeszkód, a czasem także niewielkie różnice wysokości terenu.
Warto odróżnić kilka pojęć, które często są wrzucane do jednego worka: zasięg, dokładność, rozdzielczość i częstotliwość skanowania. Zasięg mówi, jak daleko sensor sięga. Dokładność opisuje, jak blisko prawdy jest pojedynczy wynik. Rozdzielczość decyduje o gęstości danych, a częstotliwość skanowania o tym, jak szybko czujnik aktualizuje obraz sceny. W robotyce to rozróżnienie ma ogromne znaczenie, bo robot poruszający się szybko potrzebuje nie tylko dalekiego zasięgu, ale też sensownego odświeżania danych.
Gdy ten fundament jest jasny, łatwiej zrozumieć, dlaczego jedne konstrukcje sprawdzają się w wąskim korytarzu, a inne w otwartej przestrzeni czy w mapowaniu całych budynków.
Rodzaje LiDAR-u i kiedy który ma sens
Na rynku spotkasz kilka głównych klas urządzeń. Różnią się budową, kosztem, odpornością na warunki i typem danych, które potrafią dostarczyć. Nie ma jednego modelu dobrego do wszystkiego, dlatego przed zakupem albo wdrożeniem zawsze patrzę na zastosowanie, a nie na samą specyfikację marketingową.
| Typ | Jak działa | Najlepsze zastosowanie | Co warto wiedzieć |
|---|---|---|---|
| 2D LiDAR | Skanuje jedną płaszczyznę i zwraca odległości w wybranym łuku kąta | Roboty mobilne, omijanie przeszkód, prostsza nawigacja | Jest lżejszy, tańszy i łatwiejszy do integracji, ale nie widzi pełnej bryły obiektu |
| 3D LiDAR | Buduje przestrzenny obraz sceny z wielu wiązek albo ruchu skanowania | Mapowanie, inspekcja, pojazdy autonomiczne, dokładniejsze pomiary | Daje bogatsze dane, ale zwykle wymaga mocniejszego przetwarzania i wyższego budżetu |
| Solid-state | Ogranicza lub eliminuje elementy ruchome, często stawiając na kompaktową konstrukcję | Systemy, które muszą być małe, odporne i łatwe do zabudowy | To dobry kierunek tam, gdzie liczy się trwałość, choć zakres i charakter danych zależą od konkretnej technologii |
Jeśli miałbym uprościć wybór do jednej reguły, powiedziałbym tak: 2D jest świetne do nawigacji i detekcji przeszkód, 3D do mapowania i analizy przestrzeni, a solid-state do kompaktowych wdrożeń o wysokich wymaganiach mechanicznych. W praktyce różnice między tymi klasami często są ważniejsze niż sam brand czy cena katalogowa.
To prowadzi do kolejnego pytania, które pojawia się naturalnie po stronie integratorów i hobbystów: gdzie ten sensor daje realną przewagę, a gdzie jest tylko efektownym dodatkiem.
Gdzie LiDAR daje przewagę w robotyce i automatyce
Najbardziej oczywiste zastosowanie to roboty mobilne. Wózek AGV, robot AMR czy mała platforma edukacyjna potrzebują danych o odległości, by wykrywać przeszkody, planować ruch i nie wjeżdżać w ściany. W takich scenariuszach LiDAR często działa lepiej niż sama kamera, bo nie uzależnia się tak mocno od koloru, kontrastu czy oświetlenia.Drugie ważne pole to mapowanie i inwentaryzacja. W magazynach, halach i na placach budowy czujnik pozwala szybko odtworzyć układ przestrzeni. W zastosowaniach z dronów lub platform terenowych pomaga z kolei mierzyć ukształtowanie terenu, szacować odległości i analizować obiekty, które trudno uchwycić klasycznym obrazem.
W automatyce przemysłowej LiDAR jest przydatny wtedy, gdy trzeba kontrolować strefy bezpieczeństwa, wykrywać obecność obiektu albo mierzyć pozycję bez kontaktu. Warto jednak pamiętać, że kamera nadal wygrywa tam, gdzie potrzebujesz koloru, etykiet, znaków lub odczytu wizualnych detali. Z mojej perspektywy najlepsze wdrożenia nie zastępują jednego sensora drugim, tylko łączą LiDAR z kamerą, czasem także z IMU, czyli jednostką inercyjną mierzącą ruch i orientację.
Skoro wiemy już, do czego ten typ czujnika jest naprawdę użyteczny, trzeba przejść do wyboru konkretnego urządzenia, bo tu najłatwiej o kosztowny błąd.
Jak wybrać urządzenie do projektu
Przy wyborze nie zaczynam od ceny. Najpierw sprawdzam, co ma zostać wykryte, z jakiej odległości i w jakim środowisku. To zmienia wszystko. Inny sensor wybiorę do małego robota w laboratorium, inny do AMR-a pracującego przy regałach, a jeszcze inny do mapowania większej przestrzeni.
| Kryterium | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Zasięg | Minimalny i maksymalny zasięg w warunkach zbliżonych do realnych | W słońcu, przy ciemnych materiałach lub w pyle zasięg bywa krótszy niż w katalogu |
| Pole widzenia | 360°, 270° albo węższy kąt obserwacji | Decyduje o martwych strefach i o tym, czy trzeba dołożyć drugi sensor |
| Częstotliwość skanowania | Liczba odświeżeń na sekundę | Im szybszy ruch, tym ważniejsze jest szybkie odświeżanie danych |
| Dokładność | Błąd pojedynczego pomiaru | Kluczowa w pomiarach technicznych, mniej krytyczna w prostej detekcji przeszkód |
| Interfejs | UART, USB, Ethernet, CAN, wsparcie dla ROS lub SDK | Od tego zależy, jak łatwo urządzenie zintegrujesz z własnym sterowaniem |
| Warunki pracy | Zakres temperatur, odporność na pył, wilgoć i drgania | W terenie i przemyśle to często ważniejsze niż sama rozdzielczość |
Jeśli chodzi o budżet, różnice są duże. Proste moduły edukacyjne można kupić za kilkaset złotych, a za przemysłowe systemy mapujące zapłacisz już wielokrotnie więcej. Ja traktuję to tak: jeśli projekt ma działać tylko demonstracyjnie, można pójść w rozwiązanie budżetowe. Jeśli ma pracować w hali, na pojeździe albo w trudnych warunkach, oszczędzanie na klasie urządzenia zwykle kończy się dodatkowymi kosztami po stronie integracji i serwisu.
Po wyborze przychodzi czas na mniej efektowną, ale bardzo ważną część: ograniczenia. To one najczęściej psują pierwsze wdrożenie.
Ograniczenia i błędy, które najczęściej psują wynik
Największy błąd, jaki widzę, to zakładanie, że LiDAR „widzi wszystko”. Nie widzi. Słabo radzi sobie z powierzchniami bardzo błyszczącymi, przezroczystymi albo silnie pochłaniającymi światło. Szkło, czarna matowa tapicerka czy mokra nawierzchnia mogą dawać nieoczywiste wyniki albo luki w danych.
Kolejny problem to pogoda i środowisko. Mgła, deszcz, pył, dym czy silne światło słoneczne potrafią obniżyć jakość pomiaru. To nie znaczy, że sensor przestaje działać, ale trzeba liczyć się z utratą części sygnałów i z większą ilością szumu. W praktyce warto testować urządzenie w warunkach podobnych do tych, w których ma pracować na co dzień.
Wiele osób bagatelizuje też montaż. Nawet dobry LiDAR źle zamocowany da słabe dane. Wibracje, niewłaściwy kąt, zasłonięte pole widzenia albo źle ustawiona wysokość montażu zmieniają wynik bardziej, niż początkujący zwykle zakładają. Do tego dochodzi kalibracja, czyli dopasowanie pomiaru do rzeczywistej pozycji sensora względem platformy. Bez tego łatwo o fałszywe przesunięcia w mapie i błędne decyzje sterowania.
Warto pamiętać jeszcze o jednym: im bardziej zaawansowany model, tym większa szansa, że dane trzeba będzie filtrować i przetwarzać. Surowa chmura punktów rzadko nadaje się do użycia bezpośrednio. To naturalny etap pracy z tym typem sensora, a nie wada samej technologii. Gdy to zaakceptujesz, łatwiej przejść do wdrożenia, które naprawdę daje wartość.
Jak użyć go tak, żeby dane nie rozczarowały
Jeśli miałbym wskazać kilka zasad, które robią największą różnicę, zacząłbym od testów w realnym środowisku. Nie wystarczy sprawdzić czujnika na pustym biurku. Trzeba zobaczyć, jak zachowuje się przy typowych materiałach, w docelowym świetle i przy realnym ruchu platformy. Dopiero wtedy wychodzą ograniczenia, które w laboratorium były niewidoczne.
Druga rzecz to łączenie danych. Sam LiDAR jest mocny, ale jeszcze lepszy staje się wtedy, gdy pracuje razem z kamerą, enkoderami lub IMU. Taki układ daje pełniejszy obraz sytuacji i pozwala ograniczyć błędy wynikające z zasłonięć lub chwilowej utraty sygnału. W robotyce to często różnica między „działa na prezentacji” a „działa codziennie”.
Trzecia zasada jest prosta: zacznij od celu, a nie od technologii. Jeśli chcesz tylko wykryć przeszkodę na 3 metry, nie kupuj rozbudowanego systemu 3D. Jeśli chcesz mapować korytarze, nie próbuj robić tego samą kamerą głębi, bo szybko zderzysz się z jakością danych. Dobry wybór LiDAR-u polega na dopasowaniu klasy sensora do zadania, a nie na kupieniu „najlepszego” modelu na papierze.
Gdy patrzę na ten temat z perspektywy praktyka, widzę jedną stałą: LiDAR najbardziej pomaga wtedy, gdy potrzebujesz wiarygodnej geometrii przestrzeni. Jeśli zrobisz dobry dobór, właściwy montaż i sensowne przetwarzanie, dostajesz narzędzie, które realnie porządkuje pracę robota, systemu pomiarowego albo instalacji automatyki.
