Automatyczne włączanie światła po zmroku jest wygodne, ale sensownie działa tylko wtedy, gdy czujnik jest poprawnie wpięty w obwód i dobrze ustawiony. Poniżej pokazuję, jak podłączyć czujnik zmierzchu do typowej instalacji 230 V, jak odczytać zaciski L, N i wyjście przekaźnikowe oraz jak uniknąć sytuacji, w której lampa zaczyna migać przy każdym przejściu chmury. To poradnik praktyczny: od doboru wariantu sprzętu, przez montaż, po test i korektę progu.
Najważniejsze rzeczy do ogarnięcia przed podłączeniem
- W typowej instalacji 230 V czujnik przełącza fazę, a przewód neutralny idzie prosto do lampy.
- Zawsze sprawdzam, czy urządzenie ma wyjście przekaźnikowe NO/NC, czy tylko sygnał sterujący.
- Czujnik montuje się tak, by nie widział własnej lampy ani reflektorów samochodów.
- Przy większym obciążeniu bezpieczniej jest użyć stycznika pośredniego niż obciążać sam przekaźnik.
- Po uruchomieniu trzeba skorygować próg wieczorny i poranny w realnych warunkach, a nie „na oko”.
Jak działa automat zmierzchowy i dlaczego schemat to dopiero początek
Potocznie wszystko nazywa się „czujnikiem zmierzchu”, ale w praktyce spotykam trzy różne warianty. Pierwszy to gotowy automat 230 V, który może bezpośrednio sterować lampą. Drugi to czujnik z wyjściem bezpotencjałowym, czyli takim, które tylko podaje sygnał do sterownika albo stycznika. Trzeci to element systemu smart home, gdzie sama fotokomórka nie zasila oprawy, tylko przekazuje informację dalej.
To rozróżnienie ma znaczenie już na etapie podłączenia. Jeśli pomylisz wyjście sterujące z zasilaniem, instalacja po prostu nie zadziała albo zadziała niestabilnie. Ja zawsze zaczynam od sprawdzenia trzech rzeczy: napięcia zasilania, typu wyjścia i dopuszczalnego obciążenia. Dopiero potem patrzę na schemat na obudowie.
W automatach zmierzchowych ważna jest też histereza, czyli różnica między progiem załączenia i wyłączenia. Bez niej lampa reagowałaby nerwowo na chwilowe zmiany światła, na przykład na przejazd samochodu, przebłysk błyskawicy albo przejściowe zachmurzenie. Dobrze ustawiona histereza sprawia, że układ działa spokojnie i przewidywalnie.
| Wariant urządzenia | Do czego służy | Co to zmienia przy montażu |
|---|---|---|
| Gotowy automat 230 V z przekaźnikiem | Steruje oprawą bezpośrednio | Wpięcie zasilania i obwodu lampy zgodnie ze schematem |
| Czujnik z wyjściem bezpotencjałowym | Podaje tylko sygnał sterujący | Potrzebny jest stycznik albo sterownik pośredni |
| Element systemu smart home | Przekazuje informację do automatyki | Nie zakłada się, że sam zasila lampę |
Kiedy wiem już, z jakim typem urządzenia mam do czynienia, dopiero wtedy dobieram osprzęt i narzędzia do montażu. To oszczędza czas i zwykle ratuje przed najgorszym błędem, czyli wpinaniem „na próbę” czegoś, co od początku miało inną logikę pracy.
Co przygotować przed montażem
Do takiej pracy nie potrzebuję warsztatu pełnego elektroniki, ale kilka rzeczy jest obowiązkowych. Najważniejsze są: multimetr albo próbnik dwubiegunowy, wkrętaki izolowane, odpowiednie złączki, przewód dopasowany do obciążenia i miejsce montażu, które da się uszczelnić. Jeśli czujnik ma pracować na zewnątrz, sensowna jest obudowa albo puszka o podwyższonej szczelności, a nie przypadkowe miejsce pod okapem.
- Próbnik lub multimetr - do potwierdzenia, że obwód jest faktycznie odłączony od zasilania.
- Wkrętaki izolowane - do pracy w rozdzielni i przy listwach zaciskowych.
- Złączki i dławnice - żeby przewód nie wysunął się i nie łapał wilgoci.
- Przewód odpowiedni do obciążenia - nie tylko pod kątem mocy lampy, ale też sposobu prowadzenia i długości trasy.
- Obudowa lub puszka instalacyjna - szczególnie przy montażu zewnętrznym.
Jeśli oprawa ma metalową obudowę, przewód ochronny PE prowadzę do samej lampy, a nie „przez czujnik”, o ile producent nie przewidział inaczej. W praktyce chodzi o to, żeby każdy element instalacji miał swoje miejsce w układzie, a nie był wpięty tam, gdzie akurat zostało wolne zaciski. Dopiero mając komplet osprzętu, przechodzę do samego podłączenia.

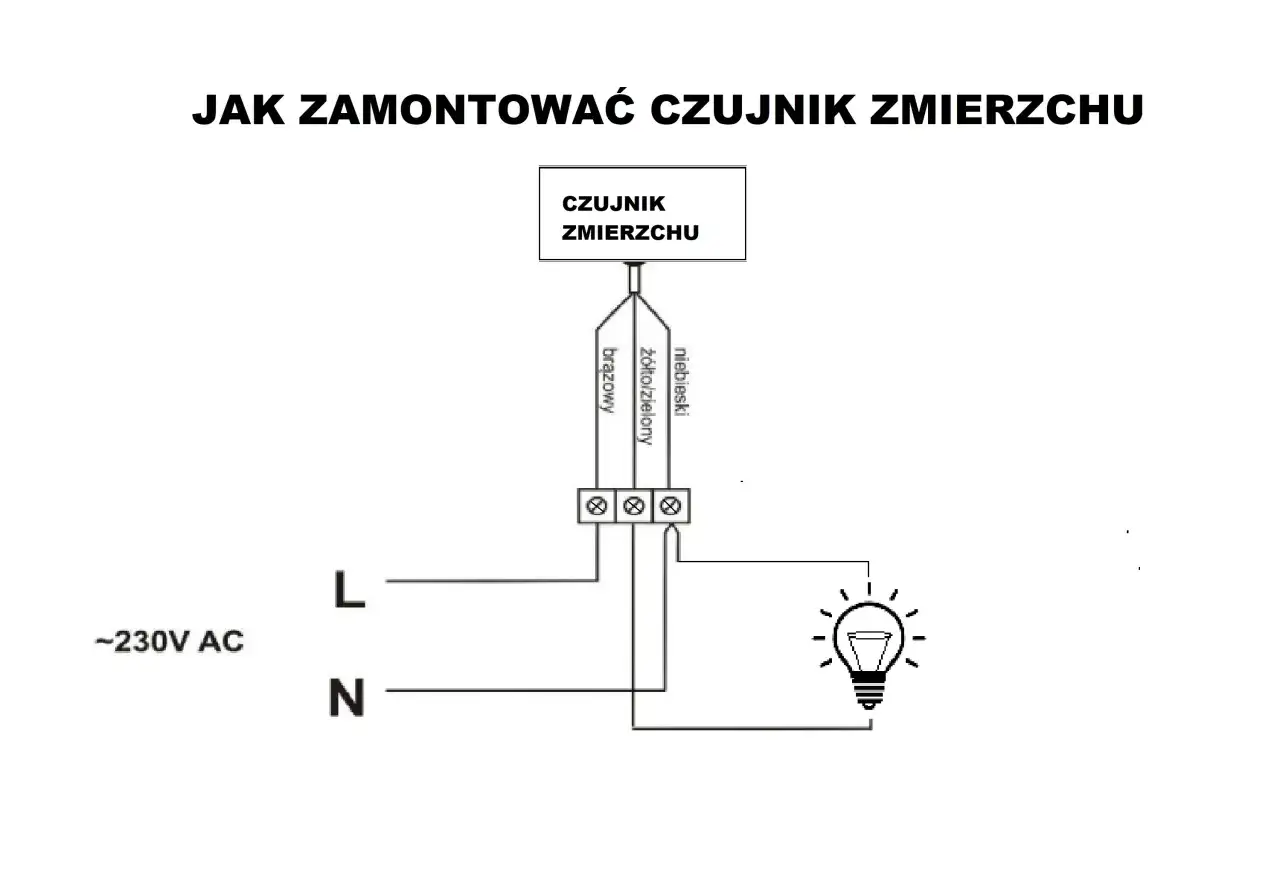

Podłącz przewody według schematu producenta
Najważniejsza zasada jest prosta: najpierw odłączam zasilanie, potem sprawdzam brak napięcia, a dopiero później dotykam przewodów. W instalacji 230 V nie ma miejsca na zgadywanie. Jeśli schemat na obudowie różni się od opisu sklepowego, wygrywa schemat producenta, nie opis z aukcji.
| Zacisk | Znaczenie | Jak go traktuję |
|---|---|---|
| L | Faza zasilania | Tutaj trafia przewód zasilający moduł |
| N | Neutralny | Zwykle zasila sam czujnik i wraca do lampy |
| OUT / L' / styk przekaźnika | Wyjście na obciążenie | Stąd podaję fazę na lampę albo na cewkę stycznika |
| NO / NC | Styk normalnie otwarty / zamknięty | Wybieram zgodnie z tym, czy lampy mają zapalać się po zmroku |
W modelach z trzema zaciskami numeracja bywa różna, więc nie zakładam z góry, że „1”, „2” i „3” znaczą to samo u każdego producenta. Zwykle jeden zacisk jest wspólny, a dwa pozostałe odpowiadają za NO i NC. To drobny szczegół, ale właśnie na takich drobiazgach najczęściej wykładają się początkujący.
- Wyłączam zasilanie obwodu i potwierdzam brak napięcia miernikiem.
- Mocuję sterownik w suchym, dostępnym miejscu, a czujnik na pionowej powierzchni.
- Podłączam L i N zgodnie ze schematem na obudowie lub w instrukcji.
- Wyjście przekaźnika łączę z fazą lampy albo z wejściem stycznika.
- Przewód neutralny lampy prowadzę bezpośrednio do N.
- Przewód PE prowadzę do oprawy, jeśli jest wymagany przez konstrukcję lampy.
- Sprawdzam dokręcenie złączek, zamykam obudowę i dopiero wtedy załączam zasilanie.
Jeżeli czujnik jest montowany na zewnątrz, ustawiam go tak, by nie był oświetlany przez własną lampę. To bardzo ważne, bo inaczej układ może wpadać w pętlę włącz-wyłącz przez całą noc. Po takim podłączeniu zostaje już tylko ustawienie progu i sprawdzenie, czy instalacja nie reaguje zbyt nerwowo.
Jak ustawić próg i sprawdzić stabilność pracy
Regulację robię zawsze w realnych warunkach, a nie przy stole. Luks to jednostka natężenia oświetlenia, więc pokrętło nie ma służyć do „na oko”, tylko do ustawienia momentu, w którym automat ma zareagować. Ja zwykle zaczynam od wyższego progu, a potem schodzę niżej, aż światło włącza się wtedy, kiedy naprawdę tego chcę.
Jeżeli model ma dwa pokrętła, jedno ustawia próg załączenia, a drugie wyłączenia. W praktyce to wygodne, bo mogę zostawić niewielką, ale wyraźną różnicę między obiema wartościami. Taka różnica ogranicza migotanie przy zmiennym zachmurzeniu i przy krótkich impulsach światła. W niektórych automatach opóźnienie wynosi około 60 sekund, co działa jak filtr na błyski reflektorów czy pioruny - i to jest bardzo sensowne rozwiązanie, a nie wada.
- Zasłaniam czujnik i sprawdzam, czy po chwili załącza lampę.
- Odsłaniam go i obserwuję, czy wyłącza się zgodnie z progiem porannym.
- Jeśli włącza się za wcześnie, obniżam czułość albo przestawiam sensor.
- Jeśli w pochmurny dzień lampa klika zbyt często, zwiększam różnicę między progami.
- Po zmroku robię jeszcze jeden test, bo dopiero wtedy widać prawdziwe zachowanie instalacji.
W praktyce najlepiej sprawdzają się ustawienia dopasowane do miejsca montażu, a nie do katalogu. Inaczej zachowuje się czujnik przy otwartej ulicy, inaczej pod daszkiem, a jeszcze inaczej na elewacji, którą doświetla sąsiednia oprawa. Kiedy próg jest dobrany dobrze, instalacja działa cicho i bez zbędnych korekt przez cały sezon.
Najczęstsze błędy przy montażu
Najczęściej problem nie leży w samym urządzeniu, tylko w jego lokalizacji albo w sposobie podłączenia. Jeśli lampa zaczyna migać, czujnik „widzi” własne światło albo obciążenie przekracza to, co przekaźnik powinien dźwignąć. Ja najpierw szukam takich właśnie przyczyn, zanim uznam czujnik za uszkodzony.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię |
|---|---|---|
| Lampa nie włącza się wcale | Zły styk NO/NC, brak zasilania albo zbyt wysoki próg | Sprawdzam schemat i obniżam próg |
| Lampa świeci cały czas | Czujnik jest w cieniu lub źle odczytuje światło | Przestawiam czujnik w bardziej otwarte miejsce |
| Układ klika wieczorem | Czujnik dostaje światło z własnej oprawy | Odseparowuję go od wiązki lampy |
| Przekaźnik działa, ale lampa nie świeci | Wyjście nie jest podłączone do właściwego przewodu | Sprawdzam ciągłość i mostki w obwodzie |
| Obudowa lub przewody się grzeją | Za duże obciążenie albo słabe połączenia | Wzmacniam połączenia lub przechodzę na stycznik |
Jest jeszcze jeden błąd, który widzę bardzo często: montaż czujnika tam, gdzie akurat było najłatwiej, a nie tam, gdzie będzie działał najlepiej. Daszek, fragment ściany albo oprawa świecąca tuż obok potrafią całkowicie zmienić zachowanie układu. Jeśli po jednej korekcie instalacja nadal zachowuje się dziwnie, nie walczę z nią siłą - tylko poprawiam lokalizację i sposób sterowania.
Kiedy lepiej sterować lampą przez stycznik
Bezpośrednie podłączenie ma sens przy jednej oprawie albo małej grupie lamp LED. Gdy obciążenie rośnie, a do tego dochodzi prąd rozruchowy, wolę zastosować stycznik pośredni. Prąd rozruchowy to chwilowy skok poboru przy starcie urządzenia - i to on częściej niszczy przekaźniki niż sama moc „na tabliczce”.
W popularnych automatach spotyka się styki 16 A w kategorii AC1, a nawet odporność na krótkie impulsy rzędu 100 A, ale nie traktuję tego jako zachęty do pracy na granicy możliwości. AC1 oznacza obciążenie rezystancyjne, więc w praktyce dotyczy prostych, spokojnych odbiorników. Grupa opraw LED, długi obwód albo instalacja z nietypowym startem to już inna historia.
| Sytuacja | Co wybrać | Dlaczego |
|---|---|---|
| Jedna oprawa ogrodowa | Bezpośredni automat | Prosto, tanio i bez dodatkowych elementów |
| Kilka opraw na jednej linii | Automat + stycznik | Przekaźnik czujnika pracuje lżej |
| Duży prąd rozruchowy LED | Automat sterujący stycznikiem | Lepsza trwałość i mniejsze ryzyko klejenia styków |
| Integracja z automatyką budynkową | Czujnik jako sygnał sterujący | Łatwiej połączyć go z innymi logikami sterowania |
Ja w takich układach patrzę nie tylko na waty, ale też na sposób pracy całego obwodu. To właśnie dlatego czasem pozornie „za mocny” czujnik na papierze okazuje się zbyt słaby w rzeczywistej instalacji, a prosty stycznik rozwiązuje problem na lata. Po wyborze wariantu zostaje już tylko sprawdzenie, czy całość działa stabilnie w terenie.
Co sprawdzam po montażu, żeby instalacja działała stabilnie
Po uruchomieniu nie kończę pracy po pierwszym kliknięciu przekaźnika. Zostawiam instalację na jeden wieczór i jeden poranek, bo dopiero wtedy widać, czy próg jest ustawiony sensownie. Jeśli lampa nie reaguje na krótkie przejaśnienia, a rano wyłącza się bez cyklicznego załączania, układ zwykle jest gotowy do pracy.
- Sprawdzam, czy oprawa nie oświetla czujnika po własnym załączeniu.
- Oglądam puszkę i dławnice po pierwszym deszczu.
- Notuję ustawienie pokręteł, żeby dało się do niego wrócić po sezonie.
- Weryfikuję, czy przewód ochronny PE jest podłączony tam, gdzie trzeba.
- Patrzę, czy automat nie reaguje na światło z sąsiednich lamp lub ruch uliczny.
Dobrze ustawiony automat zmierzchowy nie zwraca na siebie uwagi, tylko robi swoje. Jeśli po jednym pełnym cyklu dobowym instalacja działa spokojnie, bez migotania i bez niepotrzebnych korekt, to znaczy, że podłączenie było zrobione poprawnie. Gdy nie masz doświadczenia z 230 V, naprawdę lepiej oddać ten etap elektrykowi niż ryzykować błędne wpięcie przewodów.
