Żyroskop to jeden z tych czujników, które robią ogromną różnicę, choć rzadko widać je na pierwszy rzut oka. W tym artykule wyjaśniam, czym jest ten element, jak działa w wersji mechanicznej i MEMS, gdzie faktycznie się przydaje oraz dlaczego w praktyce niemal zawsze pracuje razem z innymi czujnikami. Żeby dobrze zrozumieć, co to jest żyroskop, trzeba przede wszystkim odróżnić pomiar obrotu od samej pozycji w przestrzeni.
Najważniejsze fakty o żyroskopie w jednym miejscu
- Żyroskop mierzy prędkość kątową, czyli to, jak szybko urządzenie obraca się wokół osi.
- W elektronice najczęściej spotkasz dziś żyroskop MEMS, a nie klasyczny wirujący rotor.
- Sam czujnik nie daje stabilnej informacji o kącie przez długi czas, bo z czasem pojawia się dryf.
- W telefonach, robotach i dronach żyroskop zwykle działa razem z akcelerometrem, a czasem także z magnetometrem.
- Wynik pomiaru najczęściej podaje się w °/s, czyli stopniach na sekundę.
- Największą wartość daje tam, gdzie liczy się płynne wykrywanie ruchu, stabilizacja i orientacja urządzenia w czasie rzeczywistym.
Żyroskop mierzy obrót, nie pozycję
W najprostszym ujęciu żyroskop odpowiada na pytanie: jak szybko obracam się wokół osi X, Y albo Z? To ważne, bo wiele osób myli go z czujnikiem położenia. On nie mówi wprost, czy urządzenie jest „przechylone” o 30 stopni. On mówi, że właśnie się przechyla albo obraca i z jaką prędkością to robi.

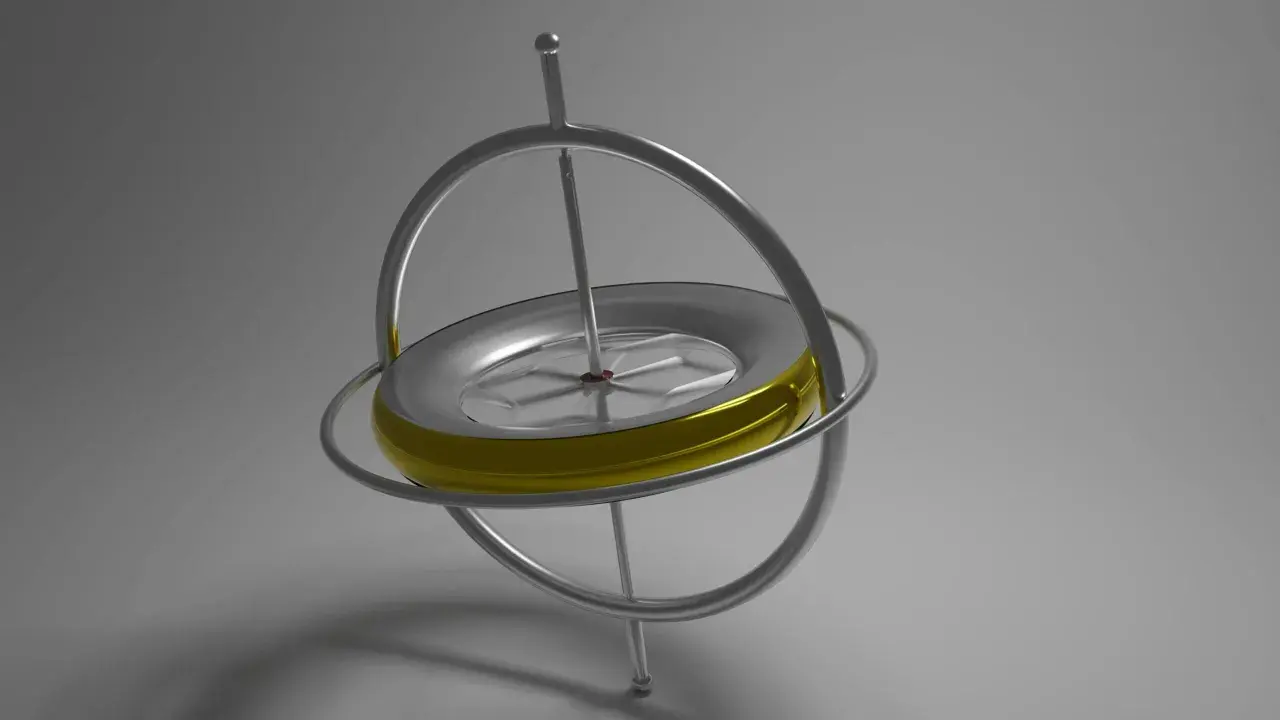

Klasyczny żyroskop kojarzy się z wirującym kołem lub dyskiem. Jego działanie opiera się na zachowaniu momentu pędu, więc oś obrotu „broni” swojego kierunku. Współczesna elektronika korzysta jednak głównie z wersji MEMS, czyli mikroukładów elektromechanicznych. W nich nie ma dużego wirnika, tylko maleńka struktura drgająca wewnątrz układu. Gdy urządzenie się obraca, zmieniają się parametry tych drgań i elektronika przelicza je na prędkość kątową.
Ja patrzę na żyroskop przede wszystkim jak na czujnik od krótkoterminowej orientacji. Jest świetny do wykrywania ruchu i obrotu, ale bez wsparcia innych sensorów szybko zaczyna gubić dokładność, jeśli chcesz z niego wyliczać sam kąt przez dłuższy czas. I właśnie dlatego w elektronice prawie nigdy nie analizuje się go w oderwaniu od reszty układu.
Jak działa żyroskop MEMS w praktyce
W 2026 najczęściej spotkasz żyroskop w postaci układu MEMS, czyli małego sensora wbudowanego w telefon, kontroler, smartwatch albo moduł do robota. Taki czujnik zwykle mierzy ruch w trzech osiach, dzięki czemu potrafi odczytać obrót w przestrzeni nie tylko „w lewo i w prawo”, ale też w pozostałych kierunkach. W praktyce właśnie to odróżnia prosty czujnik od sensora, który naprawdę nadaje się do sterowania ruchem.
Dlaczego trzy osie mają znaczenie
Trzy osie dają pełniejszy obraz ruchu. Jeśli urządzenie obraca się tylko wokół jednej osi, można to obsłużyć prostym odczytem. W robotyce, dronach czy VR sytuacja jest jednak bardziej złożona, bo obrót rzadko przebiega idealnie w jednym kierunku. Zapis z trzech osi pozwala odtworzyć ruch znacznie dokładniej i szybciej wykrywać zmiany orientacji.
Co oznacza zakres pomiaru
W popularnych układach zakres pomiaru często mieści się w przedziale od ±250 do ±2000°/s. Im szerszy zakres, tym lepiej sensor znosi szybkie obroty, ale zwykle traci na precyzji przy bardzo wolnych ruchach. To kompromis, który naprawdę ma znaczenie przy wyborze modułu. Do delikatnego śledzenia gestów nie potrzebujesz tego samego, co do drona wykonującego gwałtowny skręt.
W praktyce żyroskop przekazuje surowe dane do mikrokontrolera, a ten zamienia je na bardziej użyteczną informację. Czasem robi to prosty program, a czasem bardziej rozbudowany algorytm fuzji sensorów. Tę różnicę najlepiej widać w codziennych zastosowaniach, więc następna sekcja schodzi z teorii do praktyki.
Gdzie ten czujnik robi największą różnicę
Żyroskop nie jest gadżetem dla samej technologii. On rozwiązuje konkretny problem: pozwala urządzeniu zrozumieć, jak szybko zmienia się jego orientacja. I właśnie dlatego tak dobrze pasuje do elektroniki użytkowej, robotyki oraz systemów stabilizacji.
- Smartfony - pomagają w automatycznym obracaniu ekranu, stabilizacji obrazu i aplikacjach AR.
- Drony - utrzymują stabilny lot i szybciej reagują na niepożądane przechyły.
- Roboty mobilne - wspierają utrzymanie kursu, skręty pod zadanym kątem i balansowanie.
- Kontrolery i gamepady - umożliwiają sterowanie ruchem oraz bardziej naturalne gesty.
- Wearables - rozpoznają aktywność i orientację nadgarstka czy głowy.
- Systemy kamer - pomagają w stabilizacji obrazu, szczególnie przy szybkich ruchach ręki.
Najważniejsze jest to, że żyroskop najlepiej działa tam, gdzie liczy się dynamiczna zmiana, a nie tylko statyczne „gdzie coś leży”. Właśnie dlatego świetnie uzupełnia akcelerometr, ale sam nie zastępuje go w pełni. I to prowadzi do najczęściej mylonej części całej układanki.
Żyroskop, akcelerometr i IMU nie rozwiązują tego samego problemu
To miejsce, w którym najłatwiej o nieporozumienie. Żyroskop mierzy obrót, akcelerometr mierzy przyspieszenie liniowe i grawitację, a magnetometr pokazuje kierunek pola magnetycznego. Dopiero z tych danych da się sensownie odtworzyć orientację urządzenia w przestrzeni. Taki zestaw nazywa się IMU albo, mówiąc prościej, jednostką inercyjną.
| Czujnik | Co mierzy | Mocna strona | Ograniczenie |
|---|---|---|---|
| Żyroskop | Prędkość kątową | Bardzo dobrze śledzi szybki obrót i zmianę orientacji | Z czasem dryfuje, więc sam nie daje stabilnego kąta |
| Akcelerometr | Przyspieszenie liniowe i grawitację | Dobrze wskazuje nachylenie w spoczynku | Myli grawitację z ruchem dynamicznym, jeśli urządzenie się porusza |
| Magnetometr | Kierunek pola magnetycznego | Pomaga określić heading, czyli orientację względem północy | Łatwo go zakłócić metalem, prądem i magnesami |
| IMU | Dane z kilku czujników naraz | Daje pełniejszy i stabilniejszy obraz ruchu | Wymaga kalibracji i sensownej fuzji danych |
W praktyce najważniejsze jest jedno: sam żyroskop świetnie widzi ruch, ale nie pamięta go idealnie w czasie. Jeśli zsumujesz jego odczyty, możesz wyznaczyć zmianę kąta, lecz błędy będą się kumulować. Dlatego w robotyce i elektronice użytkowej tak często łączy się go z akcelerometrem, a czasem także z magnetometrem. Gdy już to rozumiesz, zostaje jeszcze kwestia błędów pomiaru, a one w żyroskopach mają większe znaczenie, niż wielu początkujących zakłada.
Na co uważać przy odczycie i kalibracji
Najczęstszy problem z żyroskopem to dryf. Nawet jeśli sensor stoi nieruchomo, jego odczyt nie jest idealnie równy zeru. Niewielki błąd offsetu może wydawać się mały, ale po zintegrowaniu w czasie robi się z tego zauważalna odchyłka. Przykład jest prosty: błąd na poziomie 0,5°/s po minucie daje już 30° różnicy. To wystarczy, żeby robot zaczął skręcać inaczej, niż przewidywałeś.
Przeczytaj również: Enkoder absolutny - Jak działa? Wybierz idealny czujnik!
Najczęstsze źródła błędu
- Offset początkowy - sensor nie pokazuje dokładnie zera, gdy powinien.
- Dryf temperatury - odczyt zmienia się wraz z nagrzewaniem układu.
- Saturacja - obrót jest zbyt szybki jak na ustawiony zakres pomiaru.
- Zła częstotliwość próbkowania - dane są zbyt rzadkie, żeby złapać płynny ruch.
- Błędna orientacja osi - program zakłada inny układ współrzędnych niż rzeczywiste podłączenie sensora.
Ja zwykle zaczynam od prostego testu: zostawiam sensor w bezruchu, zbieram kilkaset próbek i liczę średnią jako offset do odjęcia. To nie jest cudowna metoda, ale w wielu projektach robi dużą różnicę. Przy bardziej wymagających aplikacjach dochodzi jeszcze filtrowanie i stała korekcja danych w czasie pracy. Jeśli zależy ci na stabilnym wyniku, nie pomijaj też warunków środowiskowych, bo temperatura potrafi zepsuć pomiar szybciej niż sam ruch.
Warto też pamiętać, że żyroskop nie rozwiązuje problemu orientacji absolutnej. Jeśli potrzebujesz dokładnego kierunku na dłuższym odcinku czasu, sam odczyt z żyroskopu nie wystarczy. Wtedy potrzebna jest fuzja danych, czyli połączenie kilku czujników w jeden spójny wynik, najlepiej z filtrem komplementarnym albo filtrem Kalmana. Dopiero po takim sprawdzeniu można sensownie dobrać konkretny układ do projektu, zamiast zgadywać na podstawie samej nazwy z katalogu.
Jak dobierać żyroskop do projektu, żeby nie przepłacić
Dobór żyroskopu najlepiej zacząć nie od marki, tylko od pytania: co dokładnie ma robić mój projekt? Inny sensor wybierzesz do robota edukacyjnego, inny do drona, a jeszcze inny do wearables. W praktyce liczą się cztery rzeczy: zakres pomiaru, szum, pobór mocy i interfejs komunikacyjny. Dodatkowo sprawdź, czy moduł daje gotowe dane z IMU, czy tylko surowe wartości z samego żyroskopu.
- Do prostych projektów edukacyjnych wystarczy często sensowny moduł MEMS z popularnym interfejsem I2C lub SPI.
- Do robotów balansujących ważniejsza bywa stabilność odczytu i niskie opóźnienie niż maksymalny zakres.
- Do dronów i szybkich ruchów lepiej sprawdza się większy zakres i dobra odporność na wibracje.
- Do urządzeń bateryjnych istotny staje się niski pobór energii i tryby uśpienia.
- Do aplikacji AR, VR i stabilizacji obrazu warto patrzeć na gotowe układy łączące kilka czujników w jednej obudowie.
Nie sugerowałbym się tym, że wyższy zakres automatycznie oznacza lepszy wybór. Często jest odwrotnie: gdy sensor ma za duży zapas, traci się część rozdzielczości przy wolniejszych ruchach. Lepiej dobrać go pod realny scenariusz niż pod imponującą specyfikację. W praktyce największą różnicę robi nie sam chip, ale to, czy dobrze ustawisz kalibrację, częstotliwość próbkowania i sposób łączenia danych z innych czujników. Jeśli te trzy rzeczy są zrobione porządnie, żyroskop staje się bardzo użytecznym elementem całego systemu, a nie tylko kolejnym numerem w dokumentacji.
