W automatyce, robotyce i prostych projektach DIY liczy się nie tylko wykrycie obiektu, ale też wiarygodny pomiar odległości. Czujnik laserowy daje tu sporą przewagę, bo pozwala mierzyć bez kontaktu, szybko i z większą precyzją niż wiele prostszych rozwiązań. W tym tekście pokazuję, jak działa taki sensor, kiedy ma sens, jak go dobrać i jak uniknąć błędów przy montażu.
Co musisz wiedzieć na start
- Laserowy czujnik odległości mierzy dystans bezkontaktowo, więc sprawdza się tam, gdzie nie chcesz ścierać ani dociskać elementu.
- Najczęściej spotkasz dwa podejścia: triangulację do krótszych i dokładniejszych pomiarów oraz ToF do większego zasięgu.
- Na wybór najmocniej wpływają: zakres, dokładność, rodzaj powierzchni, warunki otoczenia i typ wyjścia sygnału.
- W robotyce i automatyce najlepiej działa wtedy, gdy jest dobrze ustawiony względem celu i nie pracuje w kurzu, parze albo silnym świetle bez osłony.
- Proste moduły hobbystyczne kosztują zwykle od kilkunastu do kilkuset złotych, a rozwiązania przemysłowe od kilkuset do kilku tysięcy złotych.
Jak działa pomiar wiązką światła i co naprawdę mierzy
Laserowy czujnik odległości działa na dwa główne sposoby. W układach opartych na triangulacji urządzenie wysyła wiązkę, a elektronika analizuje kąt odbicia, dzięki czemu dobrze mierzy krótsze dystanse i drobne różnice położenia. W rozwiązaniach ToF, czyli time-of-flight, czujnik mierzy czas powrotu impulsu świetlnego; to podejście lepiej skaluje się na większy zasięg.
W praktyce triangulacja zwykle daje wyższą precyzję na bliskim planie, a ToF wygrywa, gdy odległość rośnie. To ważne rozróżnienie, bo wiele osób szuka jednego „najlepszego” modelu, a tak naprawdę trzeba dobrać technikę do zadania. Kolor obiektu ma zwykle mniejsze znaczenie niż w prostych czujnikach IR, ale połysk, przezroczystość i bardzo ciemne powierzchnie nadal potrafią utrudnić pomiar.
Spotkasz też wersje, które nie zwracają ciągłej odległości, tylko traktują zmianę odbicia jako sygnał obecności obiektu. Takie rozwiązanie działa dobrze przy kontroli przejazdu, liczeniu elementów albo wykrywaniu krawędzi, ale nie zastąpi dokładnego pomiaru wymiaru. Jeśli rozumiesz ten podział, łatwiej ocenisz, czy potrzebujesz detektora, czy już miernika.
Warto pamiętać, że mały punkt pomiarowy to realna przewaga przy cienkich elementach, szczelinach i krawędziach detali. Im mniejsza plamka na celu, tym łatwiej odróżnić obiekt od tła i uniknąć przypadkowego „złapania” sąsiedniego elementu. To właśnie dlatego ten typ czujnika tak dobrze odnajduje się w zadaniach precyzyjnych. Gdy już wiadomo, jak działa, można sensowniej ocenić miejsca, w których daje przewagę.

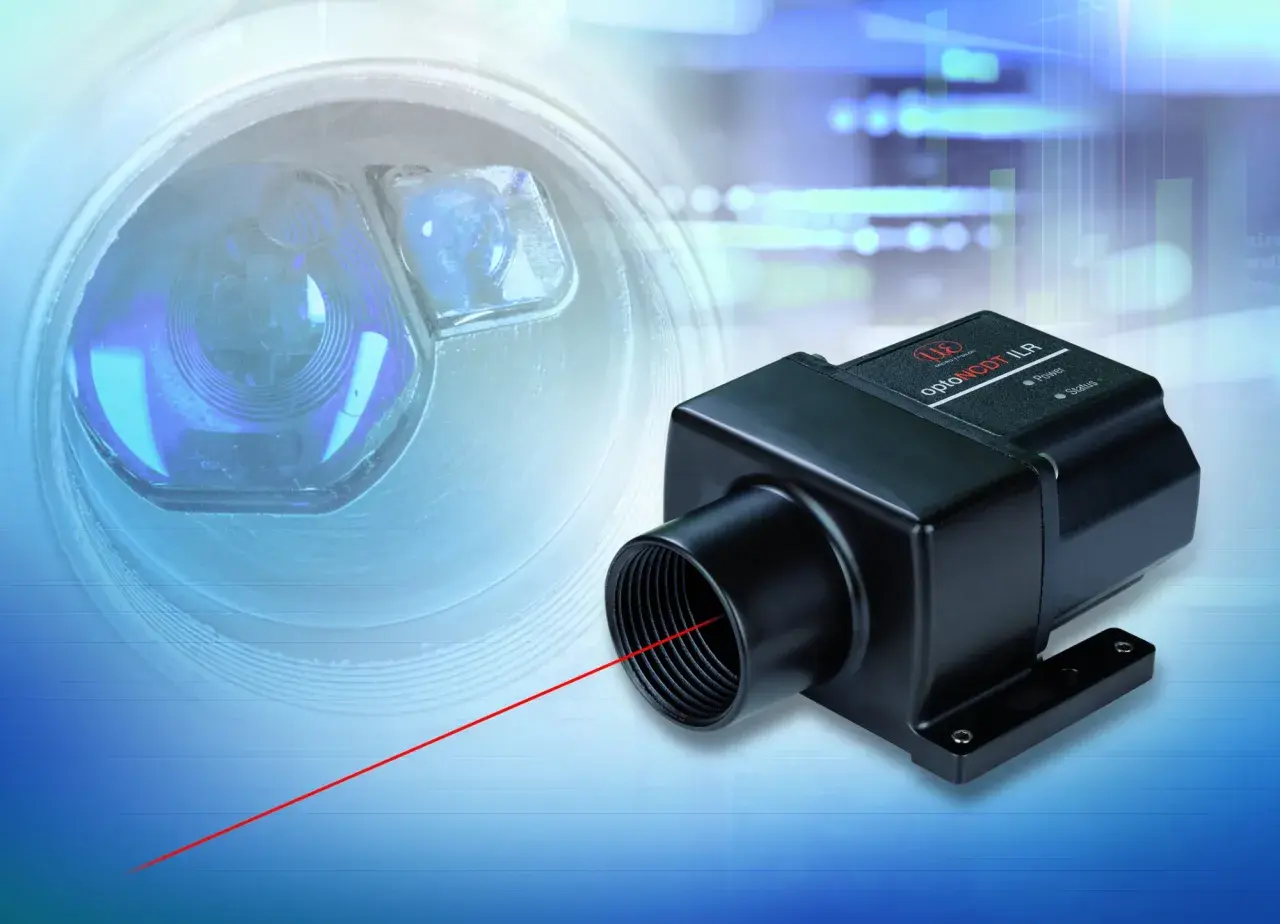

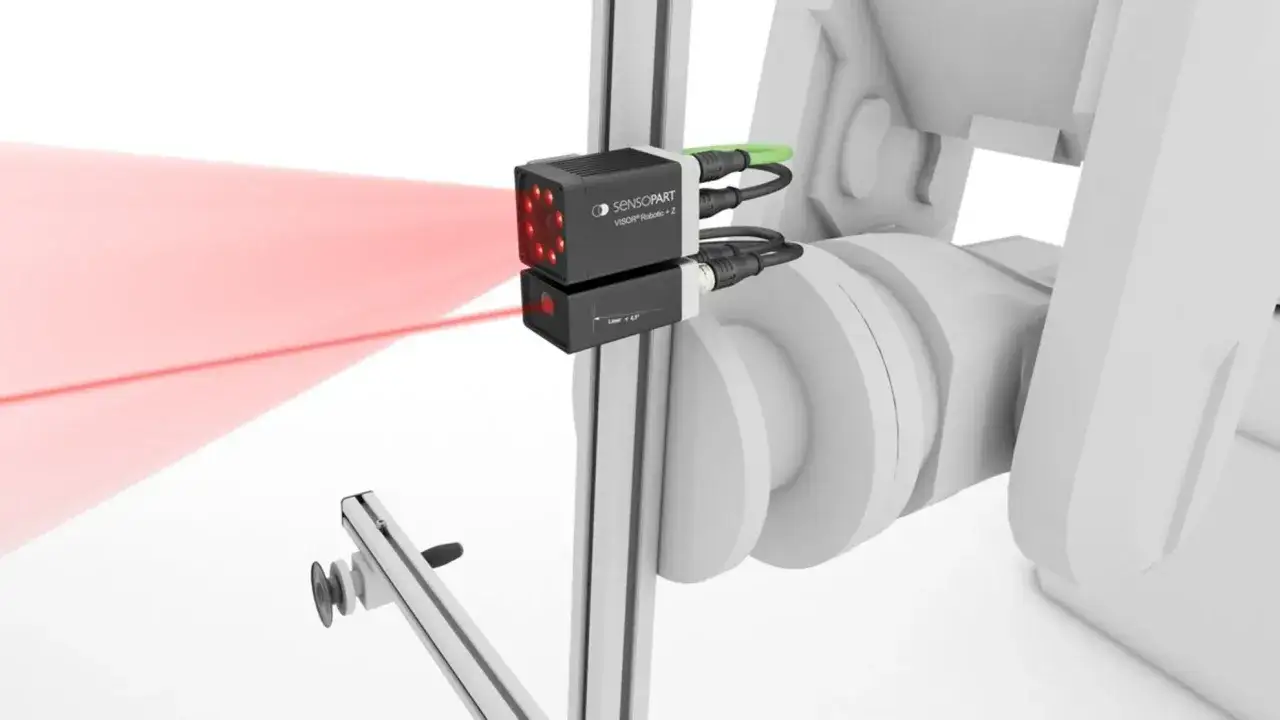

Gdzie daje największą przewagę w praktyce
Najbardziej lubię ten typ czujnika tam, gdzie ruch jest szybki, a błąd pomiaru od razu kosztuje czas albo pieniądze. W automatyce przemysłowej chodzi o pozycjonowanie detalu na przenośniku, kontrolę wysokości stosu, wykrywanie krawędzi folii albo sprawdzanie, czy element faktycznie pojawił się w strefie roboczej.
| Zastosowanie | Dlaczego działa dobrze | Na co uważać |
|---|---|---|
| Przenośniki i sortowanie | Mały punkt pomiarowy i szybka reakcja ułatwiają wykrywanie elementów na linii. | Potrzebny jest stabilny montaż i przewidywalne tło. |
| Pomiar poziomu materiału | Pomiar bez kontaktu ogranicza zużycie i eliminuje problem docisku. | Pył, para i zmienne odbicie potrafią obniżyć stabilność odczytu. |
| Roboty mobilne i AGV | Precyzyjny dystans pomaga wykrywać przeszkody i utrzymywać tor jazdy. | Śliskie lub błyszczące powierzchnie warto przetestować wcześniej. |
| Kontrola jakości | Można wykrywać różnice wysokości, brak elementu albo przesunięcie części. | Stanowisko musi mieć stałą geometrię, inaczej pomiar zaczyna pływać. |
| Prototypy i edukacja | Łatwo połączyć z mikrokontrolerem i szybko sprawdzić koncepcję. | Zasięg i odporność zwykle są mniejsze niż w wersjach przemysłowych. |
W praktyce spotkasz urządzenia od prostych modułów mierzących kilka centymetrów lub kilka metrów po przemysłowe głowice z zasięgiem liczonym w dziesiątkach, a czasem ponad stu metrach. Najlepsze wyniki dają na obiektach o przewidywalnej powierzchni; szkło, folia, czarna guma, kurz albo mgła wprowadzają więcej błędów, niż lubi przyznać marketing. Jeśli środowisko jest trudne, lepiej od razu planować test niż liczyć na cud po montażu.
Właśnie dlatego sama deklaracja „duży zasięg” niewiele mówi. Liczy się to, czy czujnik wytrzyma konkretny materiał, konkretną prędkość i konkretną geometrię stanowiska. Kiedy już wiesz, gdzie taki sensor ma sens, zostaje najważniejsze pytanie: jaki model faktycznie wybrać.
Jak dobrać model, żeby nie przepłacić
Ja patrzę przede wszystkim na trzy rzeczy: zakres, sposób wyjścia i warunki otoczenia. Na polskim rynku prosty moduł ToF do prototypu kosztuje zwykle około 15-200 zł, a rozwiązania przemysłowe najczęściej zaczynają się od kilkuset złotych i potrafią dojść do 2 000-3 000 zł lub więcej, jeśli mają duży zasięg, mocną obudowę i lepszą filtrację sygnału.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Zasięg | Minimalną i maksymalną odległość pomiaru. | Czujnik musi „widzieć” zarówno bliski, jak i daleki obiekt, jeśli tego wymaga projekt. |
| Dokładność | Czy mówimy o milimetrach, czy o centymetrach. | Bez tego łatwo kupić sprzęt, który działa, ale nie rozwiązuje problemu. |
| Martwa strefa | Najmniejszy dystans, z którego zaczyna poprawnie mierzyć. | Przy bliskim montażu to często parametr ważniejszy niż sam maksymalny zasięg. |
| Czas reakcji | Czy odczyt odświeża się w dziesiątkach, czy setkach pomiarów na sekundę. | Przy szybkich liniach produkcyjnych wolny czujnik będzie spóźniony względem ruchu. |
| Wyjście sygnału | PNP, NPN, 0-10 V, 4-20 mA, IO-Link, UART lub I2C. | Musi pasować do PLC, kontrolera lub mikrokontrolera bez dodatkowych konwerterów. |
| Obudowa i IP | Odporność na kurz, wilgoć i mycie. | W trudnym środowisku to decyduje o trwałości bardziej niż sama dokładność. |
| Zasilanie | Zakres napięcia i pobór prądu. | Błędny dobór zasilania potrafi zablokować cały projekt jeszcze przed uruchomieniem. |
Jeśli podłączasz urządzenie do PLC, zwykle wygodniejsze są wyjścia PNP/NPN, 0-10 V, 4-20 mA albo IO-Link. Do mikrokontrolerów i projektów edukacyjnych częściej wybiera się UART, I2C lub prosty sygnał cyfrowy. IO-Link to po prostu cyfrowy interfejs komunikacyjny, który pozwala odczytać więcej danych niż zwykły stan ON/OFF, więc przydaje się tam, gdzie później chcesz stroić proces zamiast tylko go obserwować.
Warto też sprawdzić, czy producent podaje kompensację tła, filtrację zakłóceń i możliwość ustawienia progu zadziałania. Tłumienie tła oznacza, że czujnik ignoruje obiekty znajdujące się dalej niż interesujący zakres, co pomaga, gdy za mierzonym elementem dzieje się zbyt dużo. To nie jest drobiazg techniczny, tylko coś, co często decyduje o tym, czy układ będzie pracował stabilnie.
Dobierając sprzęt, nie patrzę też wyłącznie na katalogowy zasięg. Zdarza się, że model o skromniejszych parametrach na papierze lepiej radzi sobie z realnym materiałem, bo ma lepszą filtrację, stabilniejsze wyjście albo sensowniejszą geometrię wiązki. Sama specyfikacja nie wystarcza jednak bez poprawnego montażu.
Jak zamontować i ustawić, żeby odczyt nie pływał
Najczęstszy błąd widzę nie w doborze modelu, tylko w montażu. Nawet dobry sensor zaczyna kłamać, jeśli patrzy pod zbyt dużym kątem, ma brudną optykę albo widzi obok siebie połyskującą ścianę, która zwraca fałszywe odbicia.
- Ustaw czujnik możliwie prostopadle do celu. Im mniejszy kąt, tym stabilniejszy odczyt.
- Oddziel tor pomiarowy od tła. Jeśli to możliwe, skróć odległość do obiektu i zasłoń przypadkowe odbicia.
- Chroń optykę przed pyłem, dymem i parą. W trudnym środowisku przydaje się osłona albo obudowa o wyższym IP.
- Przetestuj pomiar na realnym materiale, a nie na idealnej kartce. Cienka folia, czarna guma i metaliczny połysk zachowują się bardzo różnie.
- Jeśli urządzenie pozwala, ustaw histerezę i filtrację. Histereza to różnica między progiem włączenia i wyłączenia; dzięki niej sygnał nie „drży” przy granicy pomiaru.
Przy długich przewodach, drganiach maszyny i szybkim ruchu warto też sprawdzić częstotliwość odświeżania. W wielu projektach kilka lub kilkanaście pomiarów na sekundę wystarczy, ale w szybkich liniach produkcyjnych lepiej celować w znacznie wyższe wartości, bo inaczej czujnik będzie „widzieć” ruch z opóźnieniem. Jeśli to zrobisz dobrze, połowa problemów znika jeszcze zanim zaczniesz szukać winy w elektronice.
W praktyce sporo osób odkrywa dopiero po uruchomieniu, że nie sam zasięg był problemem, tylko tło, wibracje albo odbicie od bocznej powierzchni. To właśnie dlatego przy uruchamianiu bardziej ufam testowi na realnym stanowisku niż najładniejszej tabeli w dokumentacji. Po ustawieniu sprzętu warto jeszcze porównać go z innymi typami czujników, bo czasem tańsza technologia zrobi dokładnie to samo.
Kiedy lepszy będzie ultradźwiękowy, indukcyjny albo zwykły optyczny
Laser nie jest automatycznie najlepszy. Czasem lepszy efekt daje prostszy i tańszy sensor, który mniej imponuje parametrami, ale lepiej pasuje do środowiska pracy.
| Technologia | Mocne strony | Słabe strony | Kiedy ją wybrać |
|---|---|---|---|
| Laserowa | Wysoka precyzja, mały punkt pomiarowy, szybka reakcja. | Gorzej znosi przezroczyste, bardzo błyszczące i mocno zapylone środowisko. | Dokładny pomiar odległości, robotyka, pozycjonowanie, kontrola wymiaru. |
| Ultradźwiękowa | Tania, dobrze działa na większe i nieregularne obiekty. | Mniejsza dokładność, martwa strefa, wrażliwość na temperaturę i kształt powierzchni. | Pomiar poziomu cieczy, proste wykrywanie przeszkód, mniej wymagające aplikacje. |
| Indukcyjna | Bardzo pewna w detekcji metalu i odporna na wiele zakłóceń środowiskowych. | Działa tylko na metal i na małym dystansie. | Automatyka przemysłowa, obecność metalowych części, wykrywanie pozycji krańcowej. |
| Optyczna IR | Szybka, prosta i zwykle tania. | Silnie zależna od koloru, tła i ustawienia. | Podstawowe detekcje obecności, proste układy edukacyjne, tani prototyp. |
Jeśli mierzysz odległość do obiektu o stałej geometrii i zależy ci na powtarzalności, laser zwykle wygrywa. Jeśli chcesz po prostu wykryć, że coś przejechało, a budżet jest napięty, ultradźwięk albo optyka bywa rozsądniejsza. Indukcyjny sensor z kolei jest bezkonkurencyjny tam, gdzie liczy się wyłącznie metal i niezawodność w krótkim dystansie.
Ta sekcja jest ważna, bo zły wybór technologii najczęściej nie kończy się „słabszymi wynikami”, tylko całym dniem walki z fałszywymi odczytami. Gdy porównanie masz już za sobą, zostaje kilka reguł, które w praktyce najbardziej przesądzają o sukcesie.
Co zwykle przesądza o trafnym wyborze w projekcie
W praktyce najlepszy model to nie ten z największym zasięgiem, tylko ten, który bez walki współpracuje z twoim stanowiskiem. Gdybym miał uprościć decyzję, wybrałbym tak: krótki dystans i wysoka precyzja to triangulacja, dłuższy zasięg to ToF, trudne środowisko wymaga solidniejszej obudowy, a integracja z PLC lub mikrokontrolerem musi być sprawdzona jeszcze przed zakupem.
- Najpierw określ realny dystans, a dopiero potem patrz na katalogowe maksimum.
- Sprawdź powierzchnię celu, bo szkło i połysk potrafią zmienić wszystko.
- Dobierz wyjście do sterownika, żeby nie dokładać konwerterów i zbędnego kodu.
- Testuj na rzeczywistym obiekcie, nie na „ładnym” odpowiedniku z biurka.
Jeśli mam zostawić jedną praktyczną radę, to tę: nie kupuj na ślepo najdokładniejszego modelu. Lepiej wziąć urządzenie odrobinę prostsze, ale dobrze dopasowane do odległości, materiału i warunków pracy, bo właśnie wtedy pomiar jest stabilny, a cały układ działa bez ciągłego strojenia. To zwykle daje lepszy efekt niż pogoń za parametrem, którego w danym projekcie i tak nie wykorzystasz.
