Odczytywanie temperatury z czujnika ma sens dopiero wtedy, gdy rozumie się cały łańcuch pomiarowy: od samego elementu pomiarowego, przez sposób podłączenia, aż po interpretację wyniku w programie lub sterowniku. Jeden źle dobrany rezystor, zły punkt montażu albo pomyłka w formacie danych potrafią przesunąć odczyt o kilka stopni, a czasem całkiem go zepsuć. Poniżej pokazuję, jak działa pomiar temperatury w praktyce, które typy czujników mają najwięcej sensu i co najczęściej psuje wynik.
Najważniejsze rzeczy o pomiarze temperatury w czujnikach
- Dobór sensora zależy od zakresu, dokładności, kosztu, sposobu montażu i tego, czy wynik ma być tylko orientacyjny, czy już sterujący.
- NTC jest tani i popularny, ale nieliniowy, podatny na samonagrzewanie i zwykle wymaga korekcji w programie.
- RTD daje bardzo dobrą stabilność i precyzję, ale wymaga bardziej rozbudowanego toru pomiarowego.
- Termopara dobrze radzi sobie z bardzo wysokimi temperaturami, lecz potrzebuje kompensacji zimnego złącza i wzmacniania sygnału.
- Czujnik cyfrowy upraszcza odczyt, ale trzeba poprawnie zinterpretować rejestr, znak liczby i rozdzielczość.
- Montaż i kalibracja często mają większy wpływ na wynik niż sama nazwa modelu z noty katalogowej.
Jak czujnik zamienia temperaturę na sygnał
W praktyce czujnik temperatury robi jedną z trzech rzeczy: zmienia opór, generuje napięcie albo oddaje gotową wartość w postaci analogowej lub cyfrowej. W przypadku NTC i PTC temperatura wpływa na rezystancję, więc układ mierzy zmianę oporu przez dzielnik napięcia lub mostek. W RTD zasada jest podobna, ale element jest bardziej przewidywalny i zwykle dokładniejszy, bo korzysta z dobrze opisanej zależności rezystancji od temperatury.

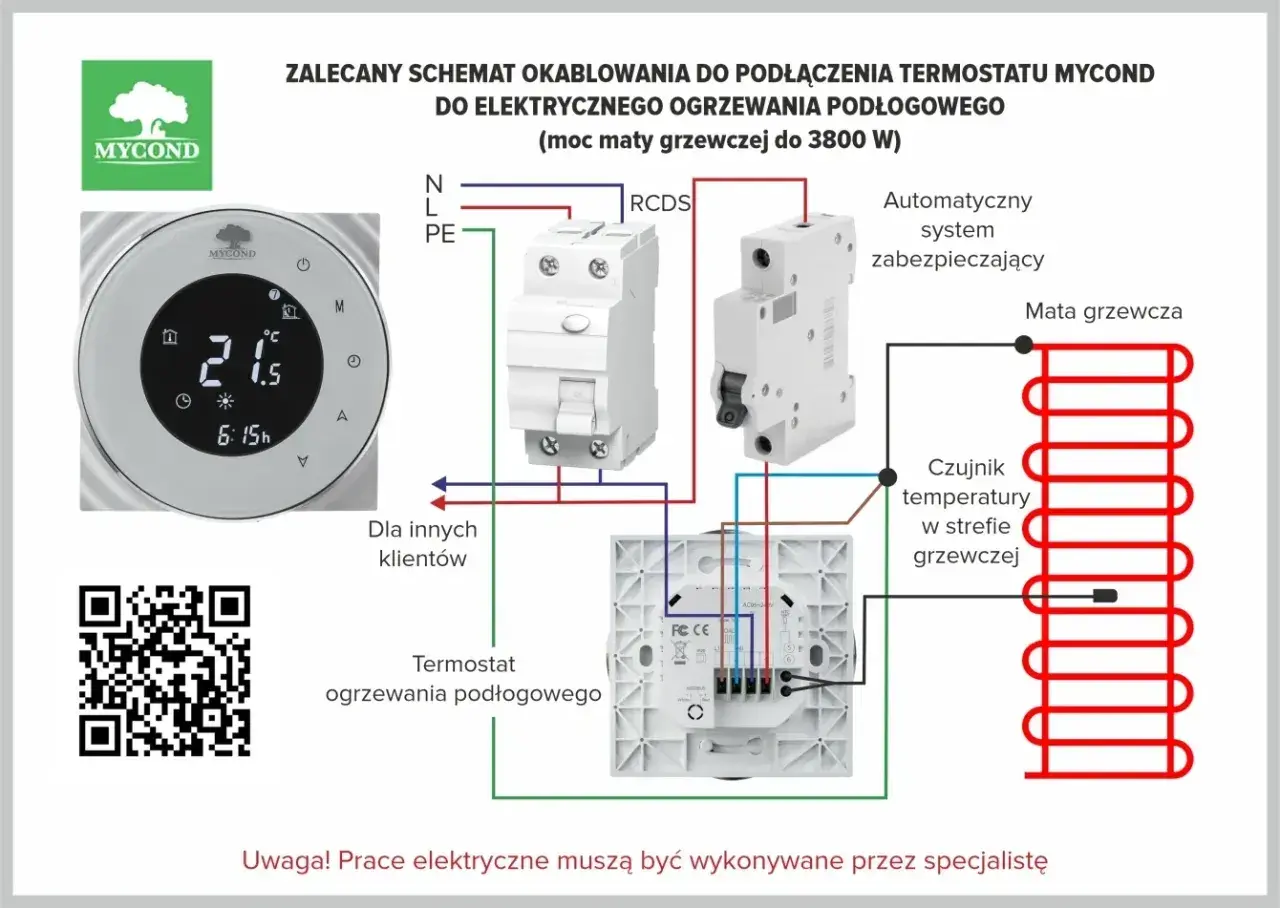

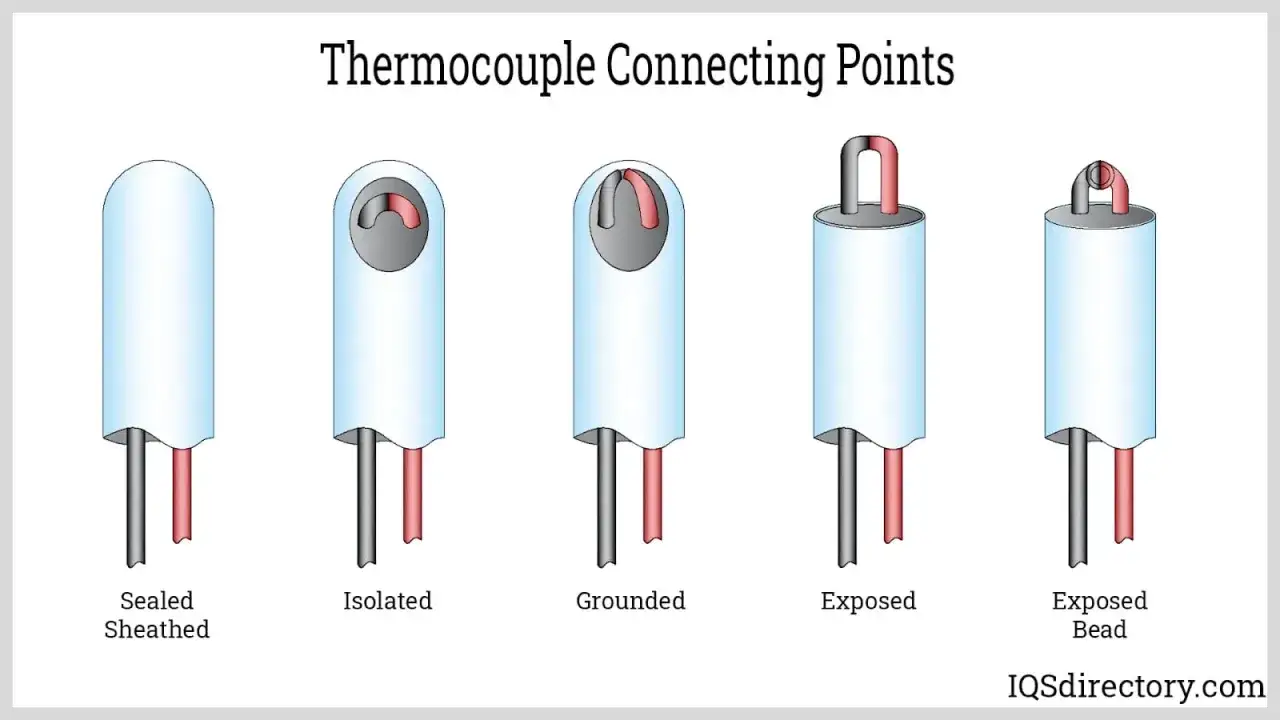

Termopara działa inaczej: z dwóch różnych metali powstaje napięcie zależne od różnicy temperatur między złączem gorącym i zimnym. To właśnie dlatego przy termoparze nie wystarczy odczytać samego napięcia, tylko trzeba jeszcze znać temperaturę zimnego złącza. Z kolei czujniki scalone często oddają już gotową wartość w stopniach Celsjusza, więc program nie liczy fizyki od zera, tylko interpretuje wynik z rejestru lub wejścia analogowego.
Ja najpierw patrzę więc nie na nazwę czujnika, ale na to, jakim sygnałem kończy się cały proces pomiaru. Od tego zależy wszystko: elektronika, kod i to, czy odczyt będzie stabilny. To prowadzi wprost do pytania, który typ sensora ma sens w konkretnym projekcie.
Który typ czujnika wybrać do konkretnego projektu
Jeśli projekt ma działać niezawodnie, wybór sensora robi się według wymagań, a nie według przyzwyczajenia. W elektronice użytkowej często wygrywa prostota, w automatyce przemysłowej stabilność, a w wysokich temperaturach po prostu nie ma alternatywy dla termopary. Poniżej zestawiam najważniejsze różnice tak, jak sam oceniłbym je przy planowaniu układu.
| Typ czujnika | Typowy zakres | Największa zaleta | Najważniejsze ograniczenie | Gdzie ma sens |
|---|---|---|---|---|
| NTC | najczęściej około -40°C do 150°C | niski koszt i szybka reakcja | duża nieliniowość i samonagrzewanie | AGD, proste sterowniki, monitoring obudowy |
| RTD | mniej więcej -200°C do 850°C | bardzo dobra stabilność i precyzja | bardziej złożony tor pomiarowy | automatyka, laboratoria, procesy przemysłowe |
| Termopara | od bardzo niskich do ponad 2000°C | ogromny zakres temperatur i odporność | małe napięcie wyjściowe i potrzeba kompensacji | piece, grzałki, silnie nagrzane elementy |
| IC sensor | zwykle około -55°C do 150°C, czasem do 200°C | łatwy odczyt i wysoka powtarzalność | mniejsza elastyczność montażu | PCB, moduły IoT, elektronika w obudowach |
Jeśli mam wybierać do prostego pomiaru temperatury otoczenia na płytce, zwykle biorę czujnik scalony albo NTC. Jeśli liczy się stabilność przez dłuższy czas i sensowna dokładność, RTD wygrywa częściej, niż wielu początkujących zakłada. A gdy temperatura jest naprawdę wysoka, termopara nie jest „gorsza” od innych rozwiązań, tylko po prostu pasuje do innej klasy problemu. Sam wybór typu nie kończy tematu, bo o poprawności wyniku decyduje jeszcze sposób odczytu.
Jak poprawnie odczytać wartość z układu
Najczęściej dzielę cały proces na dwa scenariusze: czujnik analogowy i czujnik cyfrowy. W analogowym pomiarze najpierw zamieniam temperaturę na napięcie albo opór, a potem dopiero na liczbę w mikrokontrolerze. W cyfrowym dostaję już gotowy rejestr, ale muszę wiedzieć, jak producent zakodował znak, część ułamkową i krok pomiaru.
Czujnik analogowy wymaga przeliczenia
W przypadku NTC zwykle startuję od dzielnika napięcia. Z napięcia na wejściu ADC wyliczam rezystancję czujnika, a potem przeliczam ją na temperaturę za pomocą równania Steinharta-Harta albo tabeli z noty katalogowej. Steinhart-Hart to wzór opisujący zależność oporu od temperatury; brzmi groźnie, ale w praktyce jest po prostu dokładniejszą wersją „krzywej kalibracyjnej”.
RTD też wymaga przeliczenia, tylko punkt wyjścia jest bardziej przewidywalny. Najczęściej stosuje się źródło prądowe lub mostek pomiarowy, a potem koryguje wpływ przewodów, zwłaszcza w układach dwuprzewodowych. Przy termoparze dochodzi wzmacniacz o małym offsetcie i kompensacja zimnego złącza, bez której wynik będzie odnosił się tylko do różnicy temperatur, a nie do temperatury absolutnej.
Przeczytaj również: Czujnik analogowy - podłącz do mikrokontrolera bez błędów!
Czujnik cyfrowy trzeba dekodować zgodnie z formatem
Tu najczęstszy błąd polega na tym, że ktoś traktuje odczyt jak zwykłą liczbę całkowitą. Tymczasem rejestr może być zapisany w formacie Q, czyli takim, w którym część bitów opisuje ułamek wyniku. Jeśli producent podaje format Q4, to najmłodszy krok wynosi 0,0625°C. W niektórych układach krok jest jeszcze drobniejszy, na przykład 0,0078125°C w formacie Q7, ale i tak nie oznacza to automatycznie takiej samej dokładności.
W kodzie zwracam uwagę na trzy rzeczy: bit znaku, przesunięcie bitowe i jednostkę końcową. Jeśli producent podaje wynik w tysięcznych części stopnia, zapisuję go w tej skali już od początku, bo to zmniejsza ryzyko błędów przy zaokrąglaniu. To właśnie detal w rodzaju LSB, czyli najmłodszego bitu, decyduje o tym, czy liczba w programie odpowiada rzeczywistej temperaturze, czy tylko ładnie wygląda w logu.
- Sprawdzam typ wyjścia i dokumentację, zanim napiszę choćby jedną linijkę kodu.
- Wyznaczam przelicznik z napięcia, oporu albo rejestru na stopnie Celsjusza.
- Testuję wynik na znanej temperaturze, najlepiej w dwóch punktach, a nie tylko „na oko”.
- Dodaję korekcję, jeśli sensor ma stały błąd przesunięcia lub dryf.
Gdy ten etap masz opanowany, trzeba jeszcze zrozumieć, co najczęściej psuje wynik, bo tu problemy zaczynają się dopiero po pierwszym udanym pomiarze.
Co najczęściej zniekształca wynik
Największe błędy rzadko wynikają z jednego spektakularnego problemu. Zwykle to suma drobiazgów: zbyt duży prąd przez czujnik, źle poprowadzone przewody, położenie zbyt blisko źródła ciepła albo niedokładne odniesienie przetwornika analogowo-cyfrowego. W czujnikach rezystancyjnych dochodzi jeszcze nieliniowość, tolerancja elementów i błąd samego ADC, a w termoparach brak prawidłowego pomiaru zimnego złącza.
- Samonagrzewanie pojawia się, gdy czujnik dostaje za duży prąd i sam podnosi własną temperaturę.
- Zły montaż zaniża lub zawyża wynik, bo sensor mierzy otoczenie, a nie to, co chciałeś zmierzyć.
- Szum i niestabilna referencja wprowadzają wahania, które wyglądają jak „losowy błąd czujnika”.
- Rezystancja przewodów szczególnie przeszkadza w prostych układach RTD bez kompensacji.
- Brak kompensacji zimnego złącza w termoparze potrafi zafałszować wynik o kilka stopni i więcej.
- Za agresywne filtrowanie wygładza wykres, ale opóźnia reakcję układu.
W praktyce bardzo pomaga prosta zasada: najpierw ustalam, czy problemem jest elektronika, program, czy fizyczne umieszczenie sensora. Jeśli wynik „pływa”, patrzę na zasilanie i filtrację. Jeśli jest stale przesunięty, podejrzewam kalibrację. Jeśli reaguje za wolno, winny bywa montaż albo zbyt ciężki filtr. Dopiero po odfiltrowaniu tych problemów można uczciwie interpretować liczbę na ekranie.
Jak interpretować odczyt w praktyce
Tu pojawia się rzecz, którą początkujący często mylą: rozdzielczość nie jest tym samym co dokładność. Sensor z krokiem 0,0625°C może nadal mieć błąd rzędu kilku dziesiątych stopnia albo więcej. Rozdzielczość mówi tylko o tym, jak mały jest krok wyjściowy, a dokładność o tym, jak blisko prawdziwej temperatury znajduje się wynik. Do tego dochodzi powtarzalność, czyli to, czy przy tych samych warunkach czujnik pokazuje podobny rezultat za każdym razem.
| Pojęcie | Co oznacza w praktyce | Dlaczego jest ważne |
|---|---|---|
| Rozdzielczość | najmniejsza zmiana, jaką widać na wyjściu | mówi, jak „drobny” jest krok pomiaru |
| Dokładność | bliskość wyniku do rzeczywistej temperatury | decyduje o wiarygodności odczytu |
| Powtarzalność | czy kolejne pomiary są do siebie podobne | ważna w automatyce i przy kalibracji |
| Czas reakcji | jak szybko sensor nadąża za zmianą temperatury | kluczowy przy dynamicznych procesach |
Jeśli monitoruję temperaturę obudowy elektroniki, bardziej interesuje mnie stabilność niż superszybki czas reakcji. Jeśli pilnuję grzałki, hotendu drukarki 3D albo elementu w piecu, priorytetem staje się reakcja i odporność na wysoką temperaturę. Dla pomiaru w pokoju, serwerowni czy szafie sterowniczej dobrze działa proste uśrednianie kilku próbek, ale nie przesadzam z filtrem, bo opóźnia on sterowanie. W takich zastosowaniach często wystarczy rozsądna kalibracja dwu-punktowa i porównanie wyniku z drugim, sprawdzonym czujnikiem.
Jak zbudować pewny i powtarzalny pomiar już od pierwszej wersji projektu
W praktyce odczytywanie temperatury jest proste dopiero wtedy, gdy sensor, tor pomiarowy i interpretacja danych tworzą jeden spójny układ. Ja zaczynam od dwóch pytań: co dokładnie chcę mierzyć i jak szybko wynik ma zmieniać się razem z rzeczywistą temperaturą. Dopiero potem wybieram typ czujnika, miejsce montażu i sposób kalibracji.
- Dobieram zakres do zastosowania, a nie odwrotnie.
- Patrzę na montaż, bo położenie czujnika często ma większe znaczenie niż katalogowa dokładność.
- Sprawdzam format danych, zanim wpiszę stałe do programu.
- Zakładam kalibrację już na etapie projektu, nawet jeśli na początku wydaje się zbędna.
- Testuję układ w kilku punktach, a nie tylko w temperaturze pokojowej.
Jeśli potraktujesz pomiar temperatury jak cały system, a nie pojedynczy element, większość problemów znika zanim zdąży namieszać w projekcie. To najkrótsza droga do odczytu, który naprawdę coś znaczy w elektronice, automatyce i robotyce.
