Podłączenie czujnika DS18B20 wygląda prosto, ale w praktyce o powodzeniu decydują trzy rzeczy: kolejność wyprowadzeń, rezystor podciągający i właściwy sposób zasilania. Poniżej pokazuję, jak zrobić to poprawnie za pierwszym razem, jak dołożyć kilka czujników do jednej magistrali i kiedy tryb pasożytniczy bardziej przeszkadza niż pomaga. Dorzucam też zestaw typowych błędów, bo to właśnie one najczęściej psują odczyty temperatury.
Najważniejsze zasady, które od razu działają w praktyce
- Najbezpieczniej zacząć od zasilania trójprzewodowego z rezystorem 4,7 kΩ między DQ i VDD.
- W wersji TO-92 patrząc na płaską stronę obudowy kolejność pinów to GND, DQ, VDD.
- Na jednej linii można mieć kilka DS18B20, bo każdy ma własny 64-bitowy identyfikator.
- Tryb pasożytniczy oszczędza przewód, ale wymaga mocnego podciągnięcia i jest mniej odporny na zakłócenia.
- Przy 12 bitach konwersja trwa do 750 ms, więc natychmiastowy odczyt po starcie często jeszcze nic nie mówi.
Jak rozpoznać piny i nie pomylić strony czujnika
Najpierw trzeba odróżnić sam układ w obudowie TO-92 od gotowej sondy na kablu, bo to dwie różne sytuacje montażowe. W klasycznej obudowie TO-92, patrząc na płaską stronę i trzymając nóżki w dół, kolejność wyprowadzeń jest prosta: GND, DQ, VDD. To drobiazg, który oszczędza sporo nerwów, bo zamiana zasilania z linią danych zwykle kończy się ciszą na magistrali, a nie eleganckim komunikatem o błędzie.
W gotowych sondach przewodowych kolory bywają najczęściej takie: czerwony to zasilanie, czarny masa, a żółty albo biały to sygnał. Ja mimo wszystko zawsze sprawdzam opis konkretnego produktu, bo producenci potrafią zmieniać kolorystykę bez większej logiki. W praktyce ważniejsze od koloru jest to, by GND był wspólny z mikrokontrolerem, a DQ trafił do właściwego pinu GPIO.
DQ pracuje jak linia open-drain, czyli urządzenia nie wymuszają na niej stanu wysokiego samodzielnie. Stan „1” pojawia się dzięki rezystorowi podciągającemu, dlatego w 1-Wire nie wystarcza zwykłe „podłączam przewód do pinu i działa”. Skoro piny są już jasne, czas przejść do schematu, który faktycznie działa w praktyce.
Najpewniejszy schemat połączeń z jednym mikrokontrolerem
Jeżeli mam doradzić jeden wariant na start, wybieram normalne zasilanie, a nie tryb pasożytniczy. DS18B20 pracuje z napięciem VDD od 3,0 do 5,5 V, więc podłączasz czujnik do tej samej szyny zasilania, z której korzysta mikrokontroler, łączysz masę wspólną, a linię DQ podciągasz do VDD przez rezystor 4,7 kΩ. To właśnie ten rezystor robi największą różnicę w stabilności odczytów.
| Wariant | Jak wygląda | Kiedy ma sens | Co ogranicza |
|---|---|---|---|
| Normalne zasilanie | GND, DQ, VDD + 4,7 kΩ między DQ i VDD | Prawie zawsze, zwłaszcza na starcie i przy dłuższym przewodzie | Wymaga jednej żyły więcej |
| Tryb pasożytniczy | GND i DQ, a VDD do GND | Gdy liczba przewodów jest naprawdę ograniczona | Wymaga mocnego podciągnięcia i jest mniej odporna na zakłócenia |

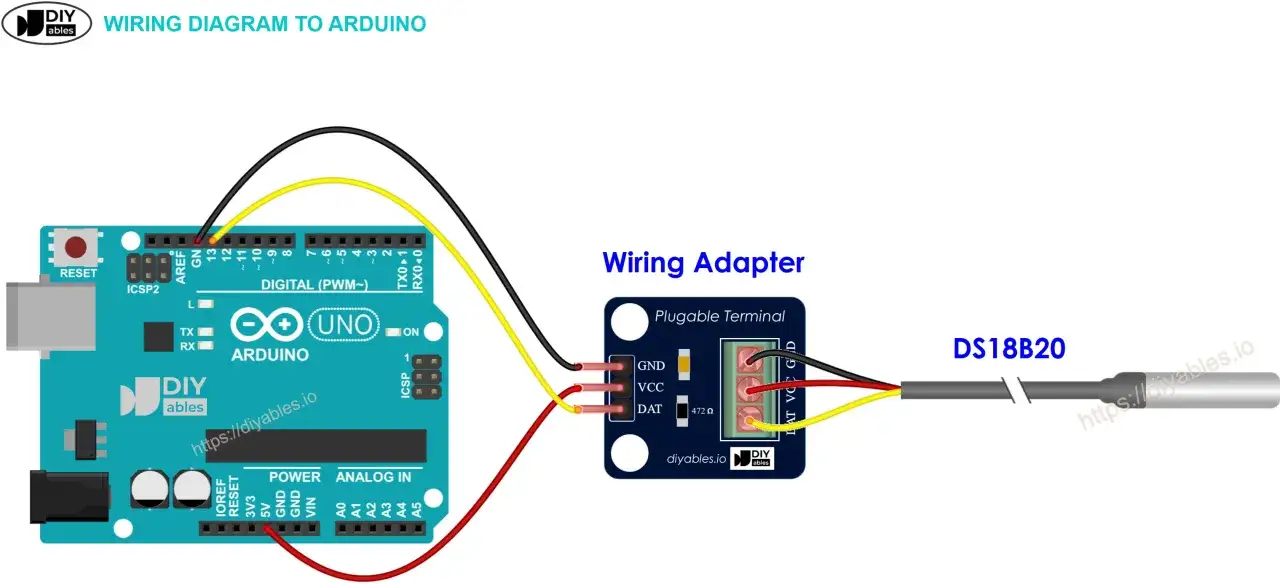

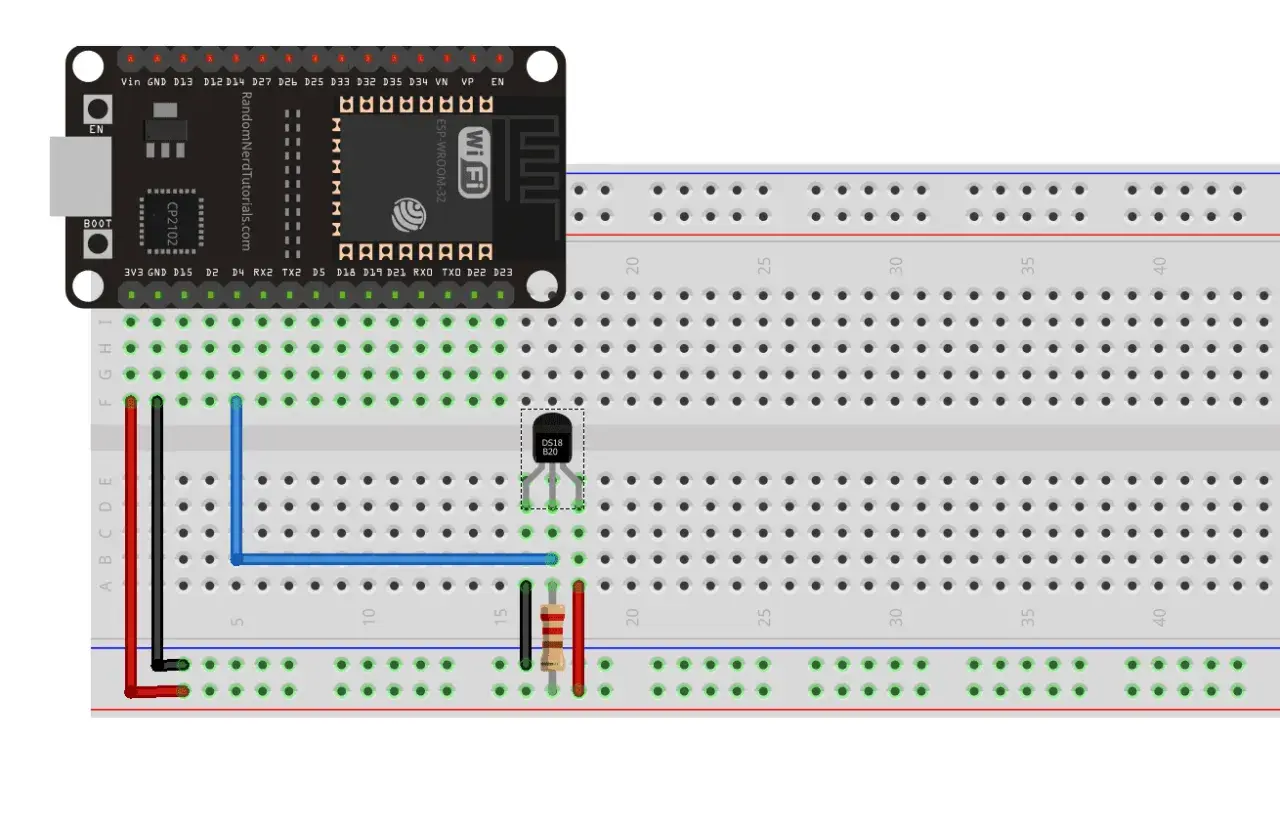

Przy układach 3,3 V, takich jak ESP32 czy Raspberry Pi, najprościej zasilać czujnik z 3,3 V i do tej samej szyny podciągnąć DQ. Przy klasycznym Arduino 5 V zasada jest identyczna, tylko rezystor idzie do 5 V. Ja zwykle zaczynam właśnie od tego wariantu, bo eliminuje najwięcej niepotrzebnych zmiennych.
- Połącz GND czujnika z masą mikrokontrolera.
- Połącz VDD z zasilaniem 3,3 V albo 5 V, zgodnym z logiką układu.
- Połącz DQ z dowolnym pinem cyfrowym, który będzie obsługiwany przez bibliotekę 1-Wire.
- Wstaw rezystor 4,7 kΩ między DQ i VDD.
- Sprawdź, czy przewody są krótkie i dobrze dociśnięte, zanim zaczniesz szukać problemu w programie.
Gdy ten układ działa, można spokojnie rozbudowywać magistralę o kolejne czujniki bez zmiany podstawowego schematu.
Jak podłączyć kilka czujników do jednej magistrali
Jedna z najlepszych cech DS18B20 jest taka, że kilka sztuk może wisieć na tej samej linii danych. Każdy egzemplarz ma własny 64-bitowy identyfikator, więc mikrokontroler rozróżnia je programowo, a nie po osobnych przewodach sygnałowych. W praktyce oznacza to proste okablowanie: wszystkie GND razem, wszystkie DQ razem i jeden wspólny rezystor podciągający.
Tu pojawia się jednak ważny detal mechaniczny. Przy dłuższych przewodach najlepiej prowadzić magistralę liniowo, a odgałęzienia zostawiać możliwie krótkie. Układ w formie gwiazdy często działa na biurku, ale potem zaczyna gubić odczyty po zamknięciu obudowy albo po dołożeniu trzeciego sensora. To nie jest drobiazg estetyczny, tylko realny problem sygnałowy.
- Magistrala liniowa zwykle daje stabilniejszą pracę niż rozgałęzienia w gwiazdę.
- Jeden rezystor 4,7 kΩ wystarcza dla całej wspólnej linii DQ w typowym układzie.
- Dłuższe przewody warto prowadzić skrętką albo przewodem o lepszej odporności na zakłócenia.
- Adresowanie programowe pozwala rozpoznać, który czujnik jest który, bez przepinania kabli.
Jeśli planujesz trzy, pięć albo więcej czujników, to właśnie topologia okablowania często decyduje o sukcesie. Właśnie dlatego warto świadomie ocenić, czy w ogóle potrzebujesz trybu pasożytniczego.
Tryb pasożytniczy ma sens tylko w konkretnych sytuacjach
Tryb pasożytniczy kusi tym, że ogranicza liczbę żył, ale ja traktuję go jako wyjątek, nie domyślne rozwiązanie. W tym wariancie VDD łączy się z masą, a czujnik pobiera energię z linii DQ. Z dokumentacji układu wynika, że podczas konwersji temperatury master musi bardzo szybko zapewnić mocne podciągnięcie magistrali i utrzymać je przez cały czas pomiaru. W tym czasie nie powinno się wykonywać innych operacji na 1-Wire.
To rozwiązanie ma sens głównie wtedy, gdy naprawdę brakuje przewodów i instalacja jest krótka. Przy dłuższych kablach, kilku czujnikach albo pracy w trudniejszych warunkach zwykle lepiej wybrać normalne zasilanie. Producent nie zaleca też trybu pasożytniczego przy temperaturach powyżej +100°C, bo układ może mieć problem z utrzymaniem komunikacji.
| Kryterium | Normalne zasilanie | Tryb pasożytniczy |
|---|---|---|
| Stabilność | Wysoka | Niższa |
| Liczba przewodów | Większa | Mniejsza |
| Obsługa wielu czujników | Wygodna | Trudniejsza |
| Przydatność przy długim kablu | Lepsza | Gorsza |
Jeśli zależy Ci na układzie, który ma po prostu działać, to tryb pasożytniczy zostawiłbym na koniec, a nie na pierwszy prototyp. Żeby nie zgadywać, dobrze jest znać objawy typowych błędów i ich przyczyny.
Najczęstsze błędy, które psują odczyt temperatury
W praktyce większość problemów z DS18B20 nie wynika z uszkodzonego czujnika, tylko z okablowania albo zbyt optymistycznych założeń co do magistrali. Najbardziej charakterystyczny objaw to wartość 85°C zaraz po starcie. To nie musi oznaczać realnej temperatury, tylko stan domyślny po włączeniu zasilania albo odczyt wykonany przed zakończeniem konwersji.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Brak odpowiedzi z czujnika | Zła kolejność pinów albo brak wspólnej masy | Pinout, połączenie GND i rezystor podciągający |
| Stałe 85°C | Odczyt za wcześnie po starcie lub po resecie zasilania | Czy czekam wystarczająco długo na konwersję |
| Skaczące wyniki | Za długi przewód, gwiazda zamiast magistrali, zbyt słabe podciągnięcie | Topologię kabla i obecność 4,7 kΩ |
| Błędy CRC w bibliotece | Zakłócenia lub słabe styki | Połączenia, przewody, długość linii i jakość zasilania |
| Pomiar trwa „wieczność” | Wysoka rozdzielczość lub niecierpliwe odpytywanie układu | Ustawienie 9/10/11/12 bitów i czas konwersji |
Jeśli problem pojawia się dopiero po zamknięciu obudowy albo po wydłużeniu kabla, podejrzewam najpierw warstwę fizyczną, nie bibliotekę. Na końcu zostaje kilka ustawień, które robią największą różnicę przy dłuższych przewodach i codziennym użytkowaniu.
Jak ustawić czujnik, żeby działał bez niespodzianek
Gdy buduję taki układ od zera, trzymam się trzech zasad: normalne zasilanie, rezystor 4,7 kΩ i możliwie krótka, liniowa magistrala. Dopiero kiedy wszystko działa stabilnie, kombinuję z oszczędzaniem żył albo z wyższą rozdzielczością. To ważne, bo wyższa rozdzielczość nie poprawia samej dokładności układu, tylko zmienia krok pomiaru i czas oczekiwania.
DS18B20 pozwala ustawić rozdzielczość od 9 do 12 bitów. Przy 9 bitach konwersja trwa około 93,75 ms, przy 10 bitach 187,5 ms, przy 11 bitach 375 ms, a przy 12 bitach aż 750 ms. W wielu projektach 10 albo 11 bitów wystarcza z zapasem, bo zysk z 12 bitów bywa mniejszy niż dodatkowe czekanie na wynik.
Na pierwszy start nie irytuje mnie też odczyt 85°C. Sprawdzam wtedy, czy konwersja już się zakończyła, czy magistrala ma poprawne podciągnięcie i czy przewody nie robią niepotrzebnych problemów. Jeśli układ ma działać w szafie sterowniczej, na zewnątrz albo przy kilku czujnikach naraz, zwykle bardziej opłaca się dopracować okablowanie niż szukać skrótów w zasilaniu.
W praktyce najkrótsza droga do stabilnego działania wygląda tak: wspólna masa, poprawny pinout, 4,7 kΩ na DQ, sensowna topologia kabla i cierpliwość przy pierwszej konwersji. Gdy trzymasz się tych zasad, DS18B20 jest wdzięcznym czujnikiem i bardzo dobrze znosi zarówno proste projekty amatorskie, jak i bardziej rozbudowane instalacje.
