Dobry czujnik podczerwieni pozwala wykrywać obecność, zbliżenie albo ruch bez kontaktu mechanicznego, dlatego tak często trafia do robotyki, automatyki i prostych systemów zabezpieczeń. Ja najczęściej zaczynam od pytania, czy układ ma reagować na światło odbite, przerwanie wiązki, czy na zmianę promieniowania cieplnego, bo od tego zależy cała konstrukcja. Poniżej rozkładam temat na konkret: zasadę działania, typy, zastosowania, dobór i błędy, które w praktyce najczęściej psują wynik.
Najkrótsza droga do właściwego wyboru
- Detekcja IR może działać aktywnie albo pasywnie, a to są dwa różne zadania i dwa różne rodzaje układów.
- W układach odbiciowych liczy się nie tylko odległość, ale też kolor, faktura i kąt powierzchni.
- Bariera optyczna daje najbardziej jednoznaczny sygnał, bo wykrywa przerwanie wiązki.
- PIR reaguje na zmiany promieniowania cieplnego, więc sprawdza się przy ruchu, a nie przy statycznym obiekcie.
- Światło słoneczne, odbicia i źle ustawiona geometria potrafią zepsuć nawet dobrze dobrany moduł.
- W wybranych modułach spotyka się pracę przy 940 nm, zasilanie 2,0-5,5 V oraz czas reakcji rzędu 5 ms.
Jak działa detekcja podczerwieni i co naprawdę mierzy
Podczerwień to niewidzialna część widma elektromagnetycznego, która leży poza czerwienią widzialną. W praktyce układ może albo wysyłać własny sygnał IR i mierzyć jego odbicie, albo tylko obserwować promieniowanie emitowane przez otoczenie. To rozróżnienie jest ważniejsze niż sama nazwa elementu, bo decyduje o zasięgu, czułości i tym, czy sensor reaguje na ruch, czy na obecność obiektu.
Układ aktywny

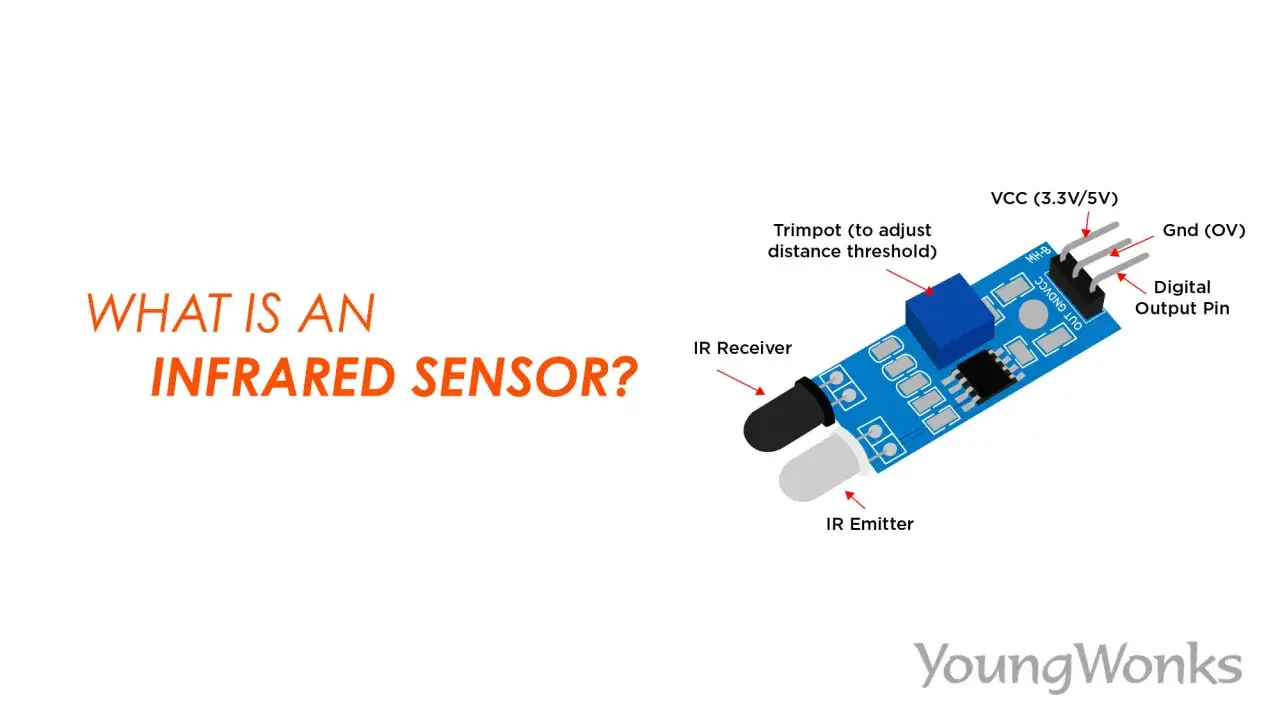

W rozwiązaniu aktywnym pracują dwa elementy: nadajnik i odbiornik. Nadajnik zwykle emituje impulsy światła o określonej długości fali, często w okolicach 940 nm, a odbiornik szuka właśnie tego sygnału, a nie całego chaosu świetlnego dookoła. Dzięki temu układ może wykryć odbicie od przeszkody, przerwanie wiązki albo zbliżenie obiektu, ale wynik zależy od geometrii montażu i od tego, jak bardzo powierzchnia odbija promieniowanie.
To też powód, dla którego w praktyce tak duże znaczenie mają modulacja i filtracja. Odbiornik nie powinien „widzieć” wszystkiego, tylko sygnał zgodny z nadajnikiem. W wielu modułach elektronika ignoruje składową stałą światła i skupia się na impulsach, co poprawia odporność na oświetlenie otoczenia, ale nie eliminuje wszystkich problemów. Silne słońce, odbicia od błyszczących powierzchni i zbyt wysoka czułość nadal potrafią wywołać fałszywą reakcję.
Przeczytaj również: DHT11 czy DHT22? Porównanie, błędy i wybór czujnika
Układ pasywny
W podejściu pasywnym sensor nie wysyła własnej wiązki. Typowy PIR, czyli pasywny detektor ruchu, obserwuje zmiany promieniowania cieplnego w polu widzenia i reaguje wtedy, gdy ciepły obiekt przemieszcza się między strefami obserwacji. Sama obecność nieruchomej osoby nie zawsze wystarcza, bo układ jest czuły przede wszystkim na zmianę, a nie na statyczny obraz temperatury.
W takich modułach ważną rolę gra soczewka Fresnela, czyli plastikowy element, który dzieli pole widzenia na strefy i pomaga lepiej wykrywać ruch. W praktyce oznacza to, że PIR świetnie nadaje się do lamp automatycznych i prostych alarmów, ale nie jest dobrym zamiennikiem dla układu, który ma wykrywać dokładną odległość albo stałą obecność bez ruchu. Kiedy rozumiem tę różnicę, od razu łatwiej mi dobrać właściwy typ sensora i nie mylić ruchu z samą obecnością obiektu.
Żeby ten wybór był bardziej przejrzysty, warto od razu rozdzielić najczęściej spotykane konstrukcje, bo każda z nich rozwiązuje inny problem.
Jakie typy spotkasz najczęściej i czym się różnią
W praktyce najbardziej użyteczne jest patrzenie nie na sam napis „IR”, tylko na to, co układ ma wykrywać. W jednym projekcie potrzebujesz jedynie informacji, że coś pojawiło się przed sensorem, w innym musisz odróżnić przecięcie wiązki od odbicia, a w jeszcze innym interesuje cię ruch człowieka w pomieszczeniu. Zasięg też bywa bardzo różny: od kilku centymetrów w małych modułach zbliżeniowych do kilku metrów, a w dobrze zaprojektowanych barierach optycznych nawet więcej.
| Typ rozwiązania | Co wykrywa | Największa zaleta | Najważniejsze ograniczenie | Typowe zastosowanie |
|---|---|---|---|---|
| Układ odbiciowy | Zbliżenie obiektu albo obecność przeszkody | Prosty, tani, łatwy do uruchomienia | Zależy od koloru, faktury i kąta powierzchni | Roboty mobilne, dozowniki, proste czujniki obecności |
| Bariera optyczna | Przerwanie wiązki między nadajnikiem a odbiornikiem | Bardzo jednoznaczny sygnał i dobra powtarzalność | Wymaga osiowania i miejsca na dwa elementy | Liczniki sztuk, bramki, transportery, zabezpieczenia |
| PIR | Ruch wynikający ze zmian promieniowania cieplnego | Niski pobór mocy i duży praktyczny zasięg w pomieszczeniach | Nie wykrywa dobrze obiektów nieruchomych | Automatyczne oświetlenie, alarmy, detekcja ruchu |
| Zintegrowany moduł z nadajnikiem i fotodiodą | Zbliżenie lub obecność w krótkim dystansie | Kompaktowy, często ma gotowe wyjście cyfrowe lub analogowe | Wrażliwy na montaż i warunki otoczenia | Elektronika użytkowa, roboty, interfejsy bezdotykowe |
W wybranych modułach katalogowych spotyka się też bardzo konkretne parametry: zasilanie 2,0-5,5 V, wykrywanie obecności do około 2 m, barierę świetlną do 12 m i czas reakcji rzędu 5 ms. To dobre liczby referencyjne, ale nie traktuję ich jak reguły dla całej klasy urządzeń, bo konstrukcja optyki i elektroniki potrafi zmienić wszystko. Jeśli rozumiesz te różnice, łatwiej uniknąć zakupu modułu, który wygląda sensownie w opisie, a w twoim projekcie nie daje stabilnego wyniku.
Skoro typy są już rozdzielone, warto przejść do tego, gdzie takie rozwiązania naprawdę się opłacają i dlaczego w jednych projektach działają świetnie, a w innych tylko pozornie.
Gdzie takie rozwiązanie sprawdza się najlepiej
Najbardziej lubię podczerwień w projektach, w których trzeba wykryć coś bez dotyku, szybko i tanio. W robotyce to może być wykrywanie krawędzi stołu, ściany albo linii na podłożu. W automatyce użytkowej chodzi zwykle o obecność dłoni, ruch osoby lub przerwanie wiązki przez przedmiot. W tych zastosowaniach elektronika IR jest po prostu wygodna, bo daje wynik natychmiast i nie wymaga mechanicznego styku.
- Roboty mobilne - odbiciowe czujniki pomagają omijać przeszkody i wykrywać krawędzie, ale tylko wtedy, gdy powierzchnia nie wprowadza zbyt dużych zakłóceń.
- Dozowniki i suszarki - tu liczy się szybka reakcja na bliską obecność dłoni, więc dobrze sprawdzają się kompaktowe moduły zbliżeniowe.
- Liczniki i bramki - bariera optyczna daje czysty sygnał przejścia, dlatego nadaje się do zliczania elementów na taśmie lub do prostych zabezpieczeń.
- Oświetlenie i alarmy - PIR jest naturalnym wyborem, gdy chcesz wykryć ruch człowieka w pomieszczeniu bez ciągłego poboru dużej mocy.
- Interfejsy bezdotykowe - przyciski, przełączniki obecności i proste sterowanie gestem korzystają z krótkiego zasięgu i szybkiej reakcji sensora.
Jak dobrać moduł do projektu bez nietrafionego zakupu
Przy doborze patrzę najpierw na zadanie, a dopiero potem na samą specyfikację. Jeśli układ ma wykrywać ruch człowieka, biorę PIR. Jeśli ma rozpoznawać przecięcie wiązki, wybieram barierę optyczną. Jeśli potrzebuję reakcji na bliski obiekt, rozważam układ odbiciowy albo zintegrowany sensor z nadajnikiem i odbiornikiem. To banalne, ale właśnie to pytanie na początku oszczędza najwięcej czasu.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Rodzaj detekcji | Ruch, obecność, zbliżenie czy przerwanie wiązki | Źle dobrany typ będzie działał „trochę”, ale nie tak, jak trzeba |
| Długość fali i modulacja | Czy nadajnik i odbiornik są do siebie dopasowane | Bez zgodności sygnał będzie niestabilny albo bardzo słaby |
| Warunki otoczenia | Światło słoneczne, odbicia, kurz, przezroczyste osłony | Środowisko często decyduje o fałszywych odczytach bardziej niż sama elektronika |
| Geometria montażu | Odległość, kąt, wysokość i miejsce na optykę | W czujnikach IR ustawienie bywa równie ważne jak sam model |
| Zasilanie i interfejs | Napięcie pracy, poziomy logiczne, rodzaj wyjścia | Bez zgodności z mikrokontrolerem projekt wymaga dodatkowych elementów |
| Czas reakcji | Czy potrzebujesz odpowiedzi w milisekundach czy w sekundach | Do szybkich układów automatyki lub robotyki opóźnienie bywa krytyczne |
Jeśli mam pracować w trudnym oświetleniu, zwłaszcza przy oknie albo na zewnątrz, od razu szukam lepszej ochrony optycznej: osłony, węższego pola widzenia albo filtra. Przy układach odbiciowych szczególnie uważam też na powierzchnię obiektu, bo matowa czerń, połysk metalu i przezroczysty plastik potrafią zachować się skrajnie inaczej. Dobra specyfikacja to dopiero początek, a nie dowód, że moduł będzie działał poprawnie po wpięciu do płytki. To prowadzi już prosto do błędów, które widzę najczęściej podczas uruchamiania.
Najczęstsze błędy przy montażu i uruchomieniu
W praktyce problemy rzadko wynikają z tego, że sam sensor jest „zły”. Znacznie częściej winny jest montaż, oświetlenie albo zbyt optymistyczne założenia co do powierzchni obiektu. Ja traktuję to jako etap obowiązkowy: zanim uznam układ za gotowy, sprawdzam go na kilku odległościach, przy różnym świetle i z obiektami o różnej fakturze.
- Zbyt wysoka czułość - układ reaguje na odbicia boczne albo przypadkowe refleksy, zamiast na właściwy obiekt.
- Brak osiowania - nadajnik i odbiornik nie są ustawione tak, jak wymaga tego geometria układu.
- Ignorowanie światła zewnętrznego - słońce, lampy LED i refleksy potrafią wprowadzić fałszywe sygnały.
- Mylenie obecności z ruchem - PIR nie jest czujnikiem stałej obecności, tylko zmian promieniowania cieplnego.
- Zakładanie idealnej powierzchni - biały karton, czarny plastik i metal nie zachowują się tak samo.
- Test tylko na stole - prototyp działa w laboratorium, ale po zamknięciu w obudowie albo po wyjeździe na światło dzienne już nie.
- Zły próg w oprogramowaniu - nawet poprawny sygnał może zostać odrzucony, jeśli filtracja w mikrokontrolerze jest ustawiona zbyt agresywnie.
Jest jeszcze jeden błąd, który pojawia się zaskakująco często: oczekiwanie, że podczerwień rozwiąże wszystko, bo brzmi „nowocześnie” i „bezdotykowo”. To po prostu nieprawda. Ten rodzaj detekcji ma świetny stosunek prostoty do skuteczności, ale tylko wtedy, gdy dopasujesz go do warunków i nie będziesz od niego wymagać rzeczy, do których lepiej nadaje się inna technologia. I właśnie to rozróżnienie domyka temat najlepiej.
Kiedy podczerwień wygrywa, a kiedy lepiej zmienić technologię
Podczerwień wygrywa wtedy, gdy potrzebujesz szybkiej, prostej i bezkontaktowej detekcji w przewidywalnym układzie. Świetnie sprawdza się w pomieszczeniach, w robotyce bliskiego zasięgu i w automatyce, gdzie obiekt przechodzi przez dobrze zdefiniowaną strefę. Jeśli zależy ci na niskim koszcie, małym poborze mocy i łatwej integracji z mikrokontrolerem, to nadal jest jedno z najpraktyczniejszych rozwiązań.
- Jeśli chcesz wykrywać ruch człowieka w pokoju, PIR będzie zwykle lepszy niż odbiciowy sensor bliskiego zasięgu.
- Jeśli potrzebujesz bardzo pewnego przecięcia toru, bariera optyczna daje czytelniejszy wynik niż pomiar odbicia.
- Jeśli zależy ci na dokładnym pomiarze odległości w zmiennym świetle, częściej wygrywa technologia ToF albo radar niż prosty układ IR.
- Jeśli obiekt może stać nieruchomo przez dłuższy czas, sam PIR nie wystarczy i trzeba dołożyć inną metodę detekcji.
- Jeśli pracujesz w pełnym słońcu lub w bardzo trudnym środowisku optycznym, wybór czystego IR wymaga dodatkowej osłony i testów.
Jeśli mam wybrać jedną zasadę, to taką: najpierw dopasuj technologię do zjawiska, które naprawdę chcesz wykryć, a dopiero potem dobieraj konkretny moduł. W podczerwieni najwięcej błędów bierze się nie z elektroniki, tylko z mylenia obecności, ruchu i przerwania wiązki. Gdy ten podział jest jasny, reszta projektu staje się dużo prostsza i znacznie bardziej przewidywalna.
