Najkrócej: dobrze podłączony DS18B20 daje stabilny, cyfrowy pomiar i mało problemów
- DS18B20 mierzy temperaturę od -55°C do +125°C, a typowa dokładność w zakresie -10°C do +85°C wynosi ±0,5°C.
- Jedna magistrala 1-Wire może obsłużyć wiele czujników, bo każdy egzemplarz ma własny 64-bitowy adres.
- Rezystor podciągający 4,7 kΩ jest praktycznie obowiązkowy dla stabilnej pracy z Arduino.
- 12-bitowa rozdzielczość oznacza nawet 750 ms konwersji, więc czas pętli programu ma znaczenie.
- Długie przewody i topologia gwiazdy to najczęstszy powód błędów w większych instalacjach.
Jak działa DS18B20 i kiedy warto po niego sięgnąć
DS18B20 to cyfrowy termometr pracujący w standardzie 1-Wire, czyli na jednej linii danych plus masie. W wersji z normalnym zasilaniem może pracować w zakresie 3,0-5,5 V, a w obudowie TO-92 ma trzy wyprowadzenia: GND, DQ i VDD, licząc od lewej strony patrząc na płaską ściankę. Z punktu widzenia projektanta to wygodne rozwiązanie, bo czujnik ma wbudowany przetwornik, pamięć nastaw alarmowych i własny, unikalny kod ROM, dzięki czemu kilka sztuk może działać na tej samej magistrali.
Ja sięgam po ten model wtedy, gdy potrzebuję prostego i przewidywalnego pomiaru temperatury w kilku miejscach naraz: w obudowie elektroniki, przy zbiorniku, w szklarni, w komorze roboczej robota albo w małej automatyce grzewczej. To nie jest czujnik do błyskawicznych zmian termicznych, bo sam pomiar ma swoją bezwładność, a pełna konwersja przy 12 bitach trwa najdłużej. Jeśli jednak liczy się wygoda okablowania i odporność na rozrost projektu, DS18B20 nadal jest bardzo sensownym wyborem.
Warto też pamiętać o alarmach TH i TL zapisanych w pamięci czujnika. To detal, który rzadko jest wykorzystywany w prostych szkicach, ale w systemach monitoringu potrafi być naprawdę praktyczny. Skoro wiadomo już, po co ten sensor się sprawdza, przejdźmy do podłączenia, bo właśnie tam najłatwiej wszystko zepsuć.
Jak podłączyć czujnik do Arduino bez zgadywania

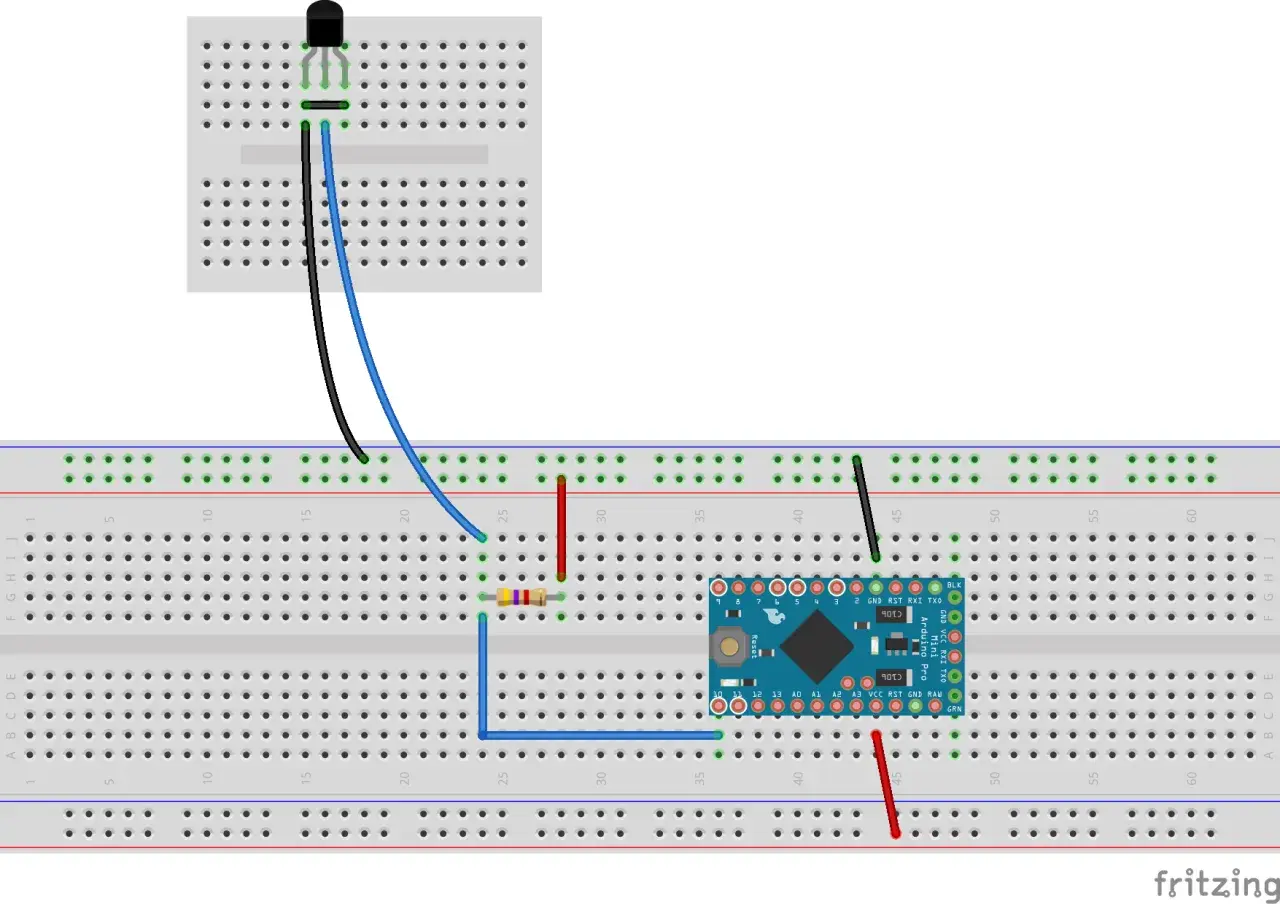

W prostych układach zaczynam od jednego czujnika i normalnego zasilania, bo to najpewniejsza droga do pierwszego działającego odczytu. W magistrali 1-Wire linia danych musi być podciągnięta do stanu wysokiego, dlatego między DQ a zasilaniem trzeba dać rezystor 4,7 kΩ. Na typowym Arduino UNO podciągam go do 5 V, a na płytkach 3,3 V do odpowiedniego napięcia logiki.
| Tryb pracy | Przewody | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|---|
| Normalne zasilanie | DQ, GND, VDD + rezystor podciągający | Najstabilniejsze działanie, lepsze przy dłuższych przewodach, prostsza diagnostyka | Jeden przewód więcej | W praktycznie każdym projekcie, jeśli masz miejsce na trzeci przewód |
| Parasite power | DQ i GND, a VDD zgodnie z notą jest zwarte do GND | Mniej przewodów | Wymaga mocniejszego podciągania, jest bardziej kapryśne i gorzej znosi trudne okablowanie | Tylko gdy naprawdę oszczędzasz żyły przewodu i masz krótki, prosty układ |
Jeśli testujesz pierwszy układ, trzymaj przewody możliwie krótko i nie buduj od razu rozgałęzionej instalacji. W praktyce lepiej najpierw potwierdzić, że czujnik działa na biurku, a dopiero potem przenosić go do docelowej obudowy czy na dłuższy kabel. Taki porządek oszczędza więcej czasu niż jakikolwiek trik w kodzie.
Przykładowy kod, który warto uruchomić jako pierwszy
W Arduino IDE najprościej doinstalować biblioteki OneWire i DallasTemperature z menedżera bibliotek. To najkrótsza droga do działającego szkicu, bo nie trzeba ręcznie implementować całego protokołu 1-Wire. Ja zwykle zaczynam właśnie od takiego minimalnego przykładu, bo od razu widać, czy problem leży w kablach, czy w samej logice programu.
#include
#include
const byte ONE_WIRE_BUS = 4;
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);
void setup() {
Serial.begin(9600);
sensors.begin();
sensors.setResolution(12);
}
void loop() {
sensors.requestTemperatures();
delay(750);
float tempC = sensors.getTempCByIndex(0);
if (tempC == DEVICE_DISCONNECTED_C) {
Serial.println("Brak odpowiedzi z czujnika");
} else {
Serial.print("Temperatura: ");
Serial.print(tempC, 4);
Serial.println(" C");
}
delay(1000);
} Ten szkic robi trzy ważne rzeczy: inicjuje magistralę, uruchamia konwersję i odczytuje temperaturę z pierwszego czujnika na linii. Gdy masz tylko jeden egzemplarz, indeks 0 wystarczy. Gdy układ rozrośnie się do kilku sond, lepiej przejść na odczyt po adresie 64-bitowym, a nie polegać na kolejności wykrywania. Warto też pamiętać, że przy pełnych 12 bitach czujnik potrzebuje maksymalnie 750 ms na konwersję, więc krótsza pętla bez czekania zwykle skończy się zbyt wczesnym odczytem.
Rozdzielczość, czas pomiaru i dokładność
Tu łatwo o nieporozumienie: wyższa rozdzielczość nie oznacza automatycznie wyższej dokładności. Rozdzielczość mówi o kroku zapisu wyniku, a dokładność o tym, jak blisko prawdziwej temperatury jest pomiar. DS18B20 startuje domyślnie z 12-bitową rozdzielczością, ale to nie zawsze jest najlepszy wybór, jeśli zależy ci na szybszym cyklu odczytu.
| Rozdzielczość | Krok odczytu | Maksymalny czas konwersji | Najlepsze zastosowanie |
|---|---|---|---|
| 9 bitów | 0,5°C | 93,75 ms | Szybki monitoring, gdy ważniejsza jest reakcja niż drobny krok wyniku |
| 10 bitów | 0,25°C | 187,5 ms | Dobry kompromis między szybkością a czytelnością |
| 11 bitów | 0,125°C | 375 ms | Gdy chcesz dokładniejszy odczyt, ale bez pełnego czekania na 12 bitów |
| 12 bitów | 0,0625°C | 750 ms | Precyzyjny odczyt w spokojnych aplikacjach i przy wyświetlaniu wartości użytkownikowi |
W zakresie od -10°C do +85°C dokładność wynosi typowo ±0,5°C. Powyżej i poniżej tego przedziału robi się mniej komfortowo: w szerszych zakresach błąd rośnie, więc nie warto wyciągać z tego czujnika laboratoryjnych wniosków tam, gdzie liczy się absolutna precyzja. Jeśli potrzebujesz szybszej reakcji programu, najprościej zejść do 10 albo 11 bitów i nie blokować pętli dłużej, niż to konieczne.
Najczęstsze błędy przy odczycie i jak je naprawić
Większość problemów z DS18B20 nie wynika z samego czujnika, tylko z magistrali. To dobra wiadomość, bo zwykle da się to naprawić bez wymiany modułu. Z mojego doświadczenia najlepiej działa szybka diagnostyka: najpierw zasilanie i masa, potem rezystor podciągający, dopiero później długość przewodu i kod.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Po starcie widzisz 85°C | Czujnik wrócił do wartości po resecie, a pierwszy pełny pomiar jeszcze nie został wykonany | Poczekaj na zakończenie konwersji i odczytaj wynik ponownie po inicjalizacji |
| Wyniki skaczą albo pojawiają się losowe wartości | Brak pull-upa, słaby styk albo zbyt długie i chaotyczne przewody | Dodaj rezystor 4,7 kΩ, skróć przewody i popraw połączenia |
| Układ działa na biurku, a w docelowej obudowie już nie | Topologia gwiazdy, zakłócenia albo parasite power na zbyt trudnej magistrali | Przejdź na normalne zasilanie, prowadź magistralę bardziej liniowo i użyj skrętki |
| Jeden z kilku czujników nie daje się odczytać | Nieprawidłowa identyfikacja urządzenia lub problem z adresem | Odczytaj adres 64-bitowy każdego egzemplarza i przypisz mu stałą nazwę w kodzie |
Gdy masz kilka czujników na jednej magistrali
To jedna z najmocniejszych stron DS18B20: każdy egzemplarz ma własny, unikalny 64-bitowy kod, więc kilka czujników może pracować na jednym pinie Arduino. W praktyce wystarczy jedna magistrala, a potem czytasz konkretny adres zamiast polegać na przypadkowej kolejności wykrywania. Ja przy większych projektach zawsze zapisuję adresy osobno, bo to porządkuje późniejsze testy i serwis.
- Najpierw wyszukaj wszystkie adresy na magistrali i zapisz je do programu.
- Nie zakładaj, że sensor „nr 0” zawsze będzie tym samym fizycznym egzemplarzem po restarcie.
- Przy kilku punktach pomiarowych nadaj im logiczne nazwy, na przykład kocioł, zewnętrzny i magazyn.
- Jeśli chcesz reagować na przekroczenie progów, wykorzystaj rejestry alarmowe TH i TL.
- Przy wielu sondach lepiej testować każdy czujnik osobno, zanim połączysz całą instalację.
Taki układ świetnie sprawdza się w automatyce domowej, szklarni, akwarystyce, małych systemach HVAC i w robotyce, gdzie chcesz rozmieścić kilka punktów pomiarowych bez dokładania kolejnych wejść analogowych. Gdy system rośnie, największą różnicę robi już nie sam czujnik, lecz dyscyplina w adresowaniu i kablach. I właśnie do tego sprowadza się rozsądne korzystanie z tego układu.
Stabilny pomiar zaczyna się od trzech prostych decyzji
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby tak: najpierw okablowanie, potem biblioteka, dopiero na końcu optymalizacja. Wybór normalnego zasilania, rezystor 4,7 kΩ i możliwie krótka, liniowa magistrala rozwiązują więcej problemów niż dokładanie kolejnych warstw kodu. Gdy do tego dochodzi odczyt po adresie, DS18B20 staje się bardzo wygodnym czujnikiem do projektów edukacyjnych i hobbystycznych.
W praktyce warto pamiętać o trzech rzeczach: nie mylić rozdzielczości z dokładnością, nie lekceważyć czasu konwersji i nie ufać przypadkowej topologii przewodów. Jeśli te trzy elementy są dobrze ustawione, DS18B20 z Arduino działa zaskakująco spokojnie i przewidywalnie. To jeden z tych przypadków, w których proste rozwiązanie naprawdę wygrywa z bardziej efektownymi, ale mniej odpornymi na błędy opcjami.
