Potencjometr wydaje się prostym elementem, ale w praktyce potrafi zdecydować o komforcie obsługi, stabilności kalibracji i jakości dźwięku. W tym tekście rozkładam na czynniki pierwsze różne odmiany potencjometrów, ich charakterystyki i to, kiedy naprawdę mają sens w projekcie elektronicznym.
Najważniejsze różnice w jednym miejscu
- Potencjometr to regulowany dzielnik napięcia, a po użyciu dwóch wyprowadzeń działa jak reostat.
- Najczęściej spotyka się wersje obrotowe, suwakowe, montażowe, wieloobrotowe i cyfrowe.
- Przy wyborze liczą się nie tylko kiloohmy, ale też charakterystyka regulacji, moc, trwałość i sposób montażu.
- Do audio zwykle pasuje charakterystyka logarytmiczna, a do pomiarów i prostych regulatorów - liniowa.
- Oznaczenia A/B/C bywają niejednoznaczne, więc kartę katalogową traktuję jako ważniejszą niż sam nadruk.
Jak działa potencjometr i co naprawdę opisują jego parametry
W uproszczeniu potencjometr jest regulowanym dzielnikiem napięcia. Dwa skrajne wyprowadzenia podłącza się do końców ścieżki oporowej, a środkowy styk, czyli suwak, pobiera napięcie z wybranego punktu. Jeśli użyjesz tylko dwóch wyprowadzeń, ten sam element zaczyna pracować jak reostat, czyli regulowany rezystor.
Ja zawsze patrzę na trzy rzeczy naraz: wartość rezystancji, charakterystykę regulacji i mechanikę. Sama liczba kiloomów nie mówi jeszcze, czy element nada się do głośności, kalibracji czujnika albo regulacji kontrastu wyświetlacza.
- Rezystancja nominalna określa zakres pracy, ale nie przesądza o zachowaniu w środku skali.
- Charakterystyka mówi, jak zmienia się opór wraz z ruchem pokrętła lub suwaka.
- Moc znamionowa ogranicza to, ile energii element może bezpiecznie rozproszyć.
- Żywotność mechaniczna ma znaczenie, jeśli regulacja będzie wykonywana często.
- Geometria montażu decyduje o tym, czy da się go sensownie osadzić na panelu lub PCB.
To właśnie dlatego dwa potencjometry o tej samej rezystancji mogą zachowywać się zupełnie inaczej. Od tej bazy łatwo przejść do konstrukcji, bo to ona w dużej mierze decyduje o wygodzie użycia.

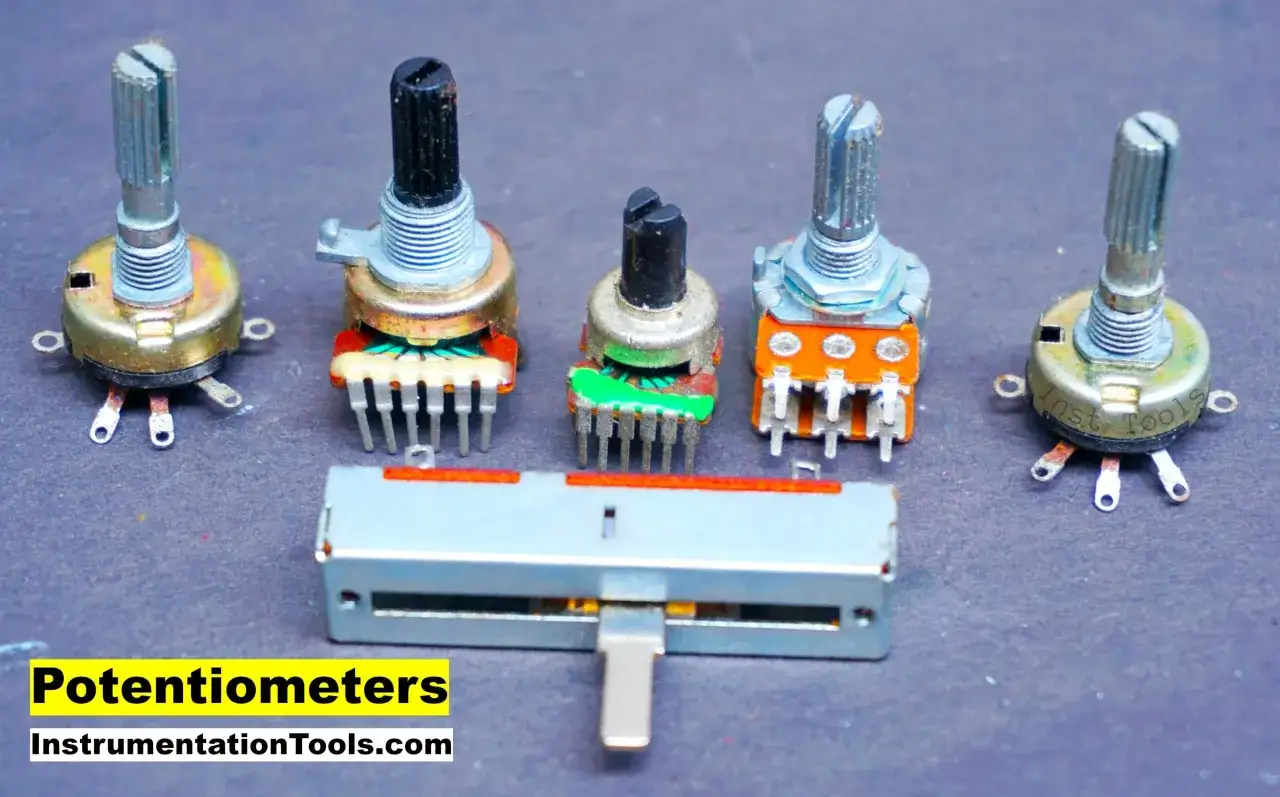

Najczęściej używane konstrukcje mechaniczne
W praktyce większość projektów kręci się wokół kilku sprawdzonych odmian. Różnią się sposobem obsługi, precyzją i tym, czy użytkownik ma mieć do nich stały dostęp, czy tylko serwisant po zdjęciu obudowy.
| Typ | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Obrotowy | Panele sterowania, proste regulatory, sprzęt audio | Intuicyjna obsługa, małe wymiary, szeroka dostępność | Zwykle zakres obrotu około 270°, mniej precyzyjny niż wersje wieloobrotowe |
| Suwakowy | Miksery, korektory, interfejsy, gdzie liczy się wizualna pozycja | Widać ustawienie na pierwszy rzut oka, wygodny przy szybkiej korekcie | Zajmuje więcej miejsca na panelu, bywa wrażliwszy na zabrudzenia |
| Podwójny lub koncentryczny | Sterowanie dwoma kanałami naraz, najczęściej stereo | Jedno pokrętło obsługuje dwa tory jednocześnie | Trudniejszy dobór, większa złożoność mechaniczna |
| Z wyłącznikiem | Starsze urządzenia i proste układy sieciowe | Łączy regulację z odłączaniem zasilania | Dziś częściej zastępuje go osobny przełącznik |
| Z odczepem | Układy audio i specjalne korekcje charakterystyki | Pozwala pobrać sygnał z dodatkowego punktu ścieżki | Rzadziej spotykany, wymaga dokładnego dopasowania do schematu |
| Z silnikiem | Sprzęt audio klasy premium, zdalne sterowanie | Można nim sterować ręcznie i elektronicznie | Droższy i bardziej skomplikowany od klasycznej wersji |
W praktyce najczęściej wygrywa zwykły obrotowy model, bo jest po prostu najwygodniejszy. Jeśli jednak potrzebujesz regulacji serwisowej albo chcesz, by pozycja była czytelna z daleka, lepiej sprawdza się suwak albo wersja specjalna.
Trymery i wersje wieloobrotowe w kalibracji układów
Potencjometry montażowe, czyli trimmery, traktuję jako elementy do ustawienia układu, a nie do codziennej obsługi. W praktyce służą do kalibracji offsetu, wzmocnienia, progu zadziałania albo punktu pracy sensora. To dokładnie ten typ komponentu, który bywa kręcony raz na etapie produkcji, a potem ma już zostać w spokoju.
Jeśli liczy się precyzja, warto spojrzeć na wersje wieloobrotowe. Zamiast jednego krótkiego ruchu wykonujesz kilka lub kilkanaście obrotów, więc łatwiej trafić w konkretny punkt bez nerwowego przestrzeliwania nastawy. W praktyce to ogromna różnica przy kalibracji zasilaczy, układów pomiarowych czy regulatorów. Modele 10-obrotowe są tu bardzo dobrym kompromisem między dokładnością a czasem regulacji.
- Single-turn wybieram wtedy, gdy regulacja ma być szybka i mniej krytyczna.
- Multi-turn biorę do precyzyjnych nastaw, gdzie liczy się powtarzalność.
- Through-hole jest wygodny w montażu prototypowym i w serwisie.
- SMD oszczędza miejsce, ale bywa delikatniejsze i mniej przyjazne przy ręcznej korekcie.
Tu nie ma jednej uniwersalnej odpowiedzi. Jeśli układ ma pracować w trudnym środowisku, zwracam uwagę na obudowę i uszczelnienie; jeśli prototyp ma być często korygowany, bardziej cenię dostępność i trwałość niż miniaturyzację.
Potencjometry cyfrowe jako zamiennik klasycznych

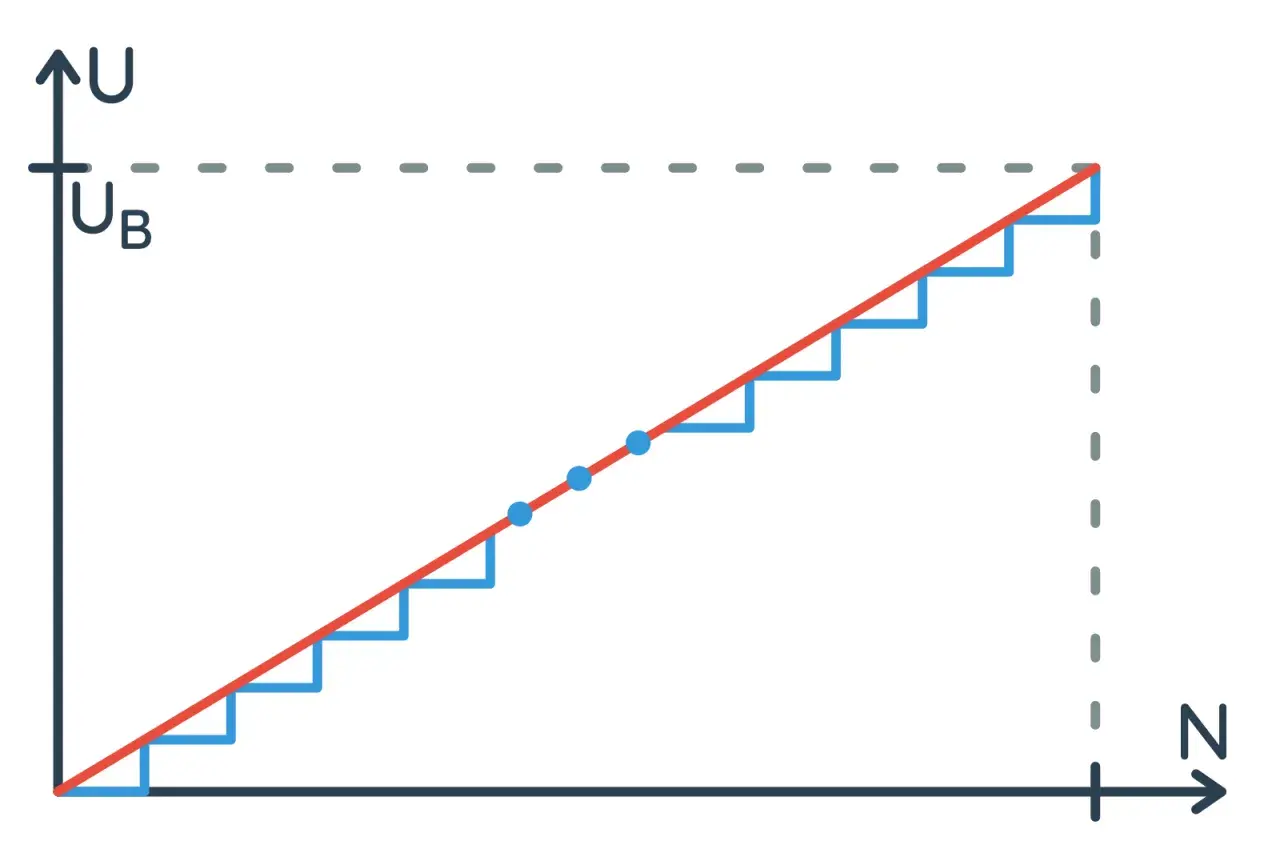

Coraz częściej klasyczny element zastępuje układ scalony, który emuluje zachowanie potencjometru. Potencjometr cyfrowy ma zwykle określoną liczbę położeń suwaka, na przykład 256 kroków, i może być sterowany przez SPI albo I2C. To wygodne tam, gdzie regulacja ma być powtarzalna, zdalna albo zapisana w pamięci po odłączeniu zasilania.
W praktyce taki element świetnie pasuje do automatycznej kalibracji, regulacji wzmocnienia, ustawiania progów w komparatorach czy kompensacji zmian temperatury. Dla projektanta to duży plus, bo nastawą może sterować mikrokontroler zamiast potencjometru przekręcanego ręcznie. W portfolio producentów łatwo znaleźć typowe wartości end-to-end, takie jak 2,1 kΩ, 5 kΩ, 10 kΩ, 50 kΩ i 100 kΩ.
| Cecha | Mechaniczny | Cyfrowy |
|---|---|---|
| Sposób sterowania | Gałka, suwak, śrubokręt | Mikrokontroler lub interfejs cyfrowy |
| Precyzja nastawy | Zależna od użytkownika i konstrukcji | Powtarzalna, krokowa |
| Odporność na zużycie | Element mechaniczny zużywa się z czasem | Brak klasycznego zużycia styków ślizgowych |
| Zastosowania | Panel użytkownika, regulacja manualna | Kalibracja, sterowanie programowe, automatyka |
| Pułapki | Drgania styku, kurz, zużycie | Ograniczenia napięcia i prądu, skokowa rozdzielczość |
Nie traktuję ich jednak jak prostego zamiennika 1:1. Potencjometr cyfrowy ma swoje limity elektryczne i nie zawsze nadaje się tam, gdzie klasyczny element pracowałby bezproblemowo latami. W audio też trzeba uważać, bo skokowa regulacja nie każdemu odpowiada tak samo dobrze jak płynny obrót.
Charakterystyka regulacji decyduje o tym, jak element się zachowuje
Wybór między liniową a logarytmiczną charakterystyką często jest ważniejszy niż sama wartość oporu. W potencjometrze liniowym zmiana jest w przybliżeniu równomierna w całym zakresie. W logarytmicznym ruch na początku i na końcu skali daje inne wrażenie, bo zmiana jest dopasowana do tego, jak człowiek odbiera głośność, jasność albo intensywność sygnału.
Dlatego do gałki głośności najczęściej wybieram charakterystykę logarytmiczną, a do prostych regulatorów technicznych lub pomiarowych liniową. W praktyce ma to duże znaczenie: ta sama pozycja ślizgacza może dawać zupełnie inne odczucie regulacji, nawet jeśli rezystancja nominalna pozostaje bez zmian.
| Charakterystyka | Jak się zachowuje | Typowe użycie | Na co uważać |
|---|---|---|---|
| Liniowa | Zmiana oporu jest możliwie równomierna | Pomiar, kalibracja, proste regulatory | W audio bywa mało intuicyjna |
| Logarytmiczna | Zmiana jest dopasowana do percepcji człowieka | Głośność, miksowanie sygnału, regulacja balansu kanałów | Nie daje wrażenia równych kroków na całej skali |
| Odwrotnie logarytmiczna | „Lustrzane odbicie” logarytmicznej | Specjalne układy i nietypowe mechanizmy regulacji | Łatwo pomylić z logarytmiczną, jeśli patrzy się tylko na literę |
Tu pojawia się ważna pułapka: oznaczenia A, B i C nie są w praktyce całkiem jednolite. W wielu polskich katalogach A oznacza charakterystykę logarytmiczną, B liniową, a C odwrotnie logarytmiczną, ale u części producentów układ bywa inny. Dlatego przy zakupie nie ufam skrótowi bez kontekstu i zawsze porównuję go z kartą katalogową.
Jak dobrać odpowiedni model do konkretnego projektu
Gdy dobieram potencjometr, przechodzę przez kilka prostych pytań. To szybsze niż przeglądanie katalogu od końca do końca i skuteczniej chroni przed przypadkowym zakupem elementu, który wygląda dobrze, ale pracuje źle.
- Czy użytkownik ma regulować go często? Jeśli tak, wybieram wersję wygodną w obsłudze, zwykle obrotową albo suwakową.
- Czy potrzebna jest precyzja? Wtedy wygrywa wieloobrotowy trimmer lub układ cyfrowy.
- Czy regulacja dotyczy audio? Najczęściej potrzebna będzie charakterystyka logarytmiczna lub specjalna odmiana dopasowana do toru sygnałowego.
- Czy element ma pracować w panelu, czy na PCB? To decyduje o osi, długości wyprowadzeń, sposobie mocowania i obudowie.
- Czy środowisko jest trudne? Kurz, wilgoć i wibracje przemawiają za wersją zamkniętą lub za rozwiązaniem cyfrowym.
- Czy układ ma przenosić większą moc? Jeśli tak, nie wystarczy mały, dekoracyjny element z niską obciążalnością.
W praktyce często wygrywa prosty kompromis: do panelu użytkownika biorę model obrotowy, do strojenia - wieloobrotowy, a do automatyki - wersję cyfrową. Jeśli założenie projektu jest inne, wybór też powinien być inny; tu nie ma jednego modelu, który sprawdza się wszędzie.
Co sprawdzam przed montażem, żeby uniknąć późniejszych poprawek
Najwięcej problemów widzę wtedy, gdy ktoś patrzy tylko na napis z wartością rezystancji. Tymczasem przed montażem warto jeszcze sprawdzić kierunek wzrostu oporu, typ osi, liczbę wyprowadzeń, tolerancję oraz to, czy dany element ma pracować jako dzielnik napięcia czy jako reostat. Różnica wydaje się drobna, ale w praktyce decyduje o tym, czy układ zachowa się przewidywalnie.- Zgodność mechaniczna z panelem lub płytką drukowaną.
- Charakterystyka regulacji dopasowana do zastosowania.
- Zakres rezystancji zgodny z projektem, a nie tylko „zbliżony”.
- Moc i trwałość adekwatne do częstotliwości regulacji.
- Uszczelnienie i odporność, jeśli element ma pracować w kurzu lub wilgoci.
- Dokumentacja producenta, zwłaszcza gdy oznaczenie literowe nie jest jednoznaczne.
Jeśli mam podjąć jedną praktyczną decyzję na koniec, to zawsze tę samą: najpierw dopasowuję typ i charakterystykę do funkcji w układzie, a dopiero potem wybieram konkretny model. Dzięki temu potencjometr przestaje być przypadkowym dodatkiem i staje się elementem, który realnie poprawia działanie całego projektu.
