Przycisk monostabilny - jak działa i jak go podłączyć?

Marcel Zieliński .

26 marca 2026

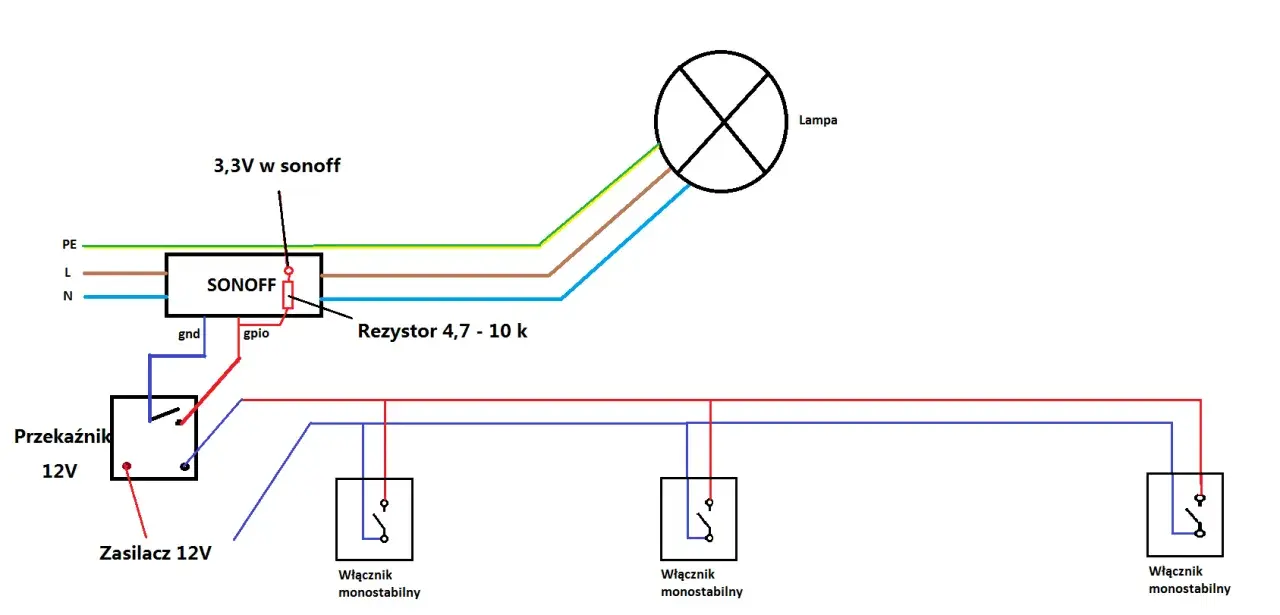

Schemat instalacji z przekaźnikiem 12V, sterowanym przez Sonoff i zasilającym lampę. Widoczne są trzy przyciski monostabilne.

W praktyce to jeden z tych elementów, które wyglądają banalnie, a decydują o wygodzie całego układu. W tym artykule pokazuję, jak działa przycisk monostabilny, czym różni się od bistabilnego, jak czytać oznaczenia NO i NC oraz jak podłączyć go do mikrokontrolera bez fałszywych impulsów. Dorzucam też praktyczne wskazówki wyboru, bo w elektronice drobiazg mechaniczny często robi większą różnicę niż sam schemat.

To element do krótkiego impulsu, nie do stałego stanu

  • Po naciśnięciu zmienia stan tylko na chwilę, a po puszczeniu wraca do pozycji spoczynkowej.
  • Najczęściej służy do wyzwalania jednorazowej akcji, a nie do trwałego włączania zasilania.
  • Przy wyborze trzeba sprawdzić NO, NC, sposób montażu, trwałość i dopuszczalne obciążenie styków.
  • W układach z mikrokontrolerem ważne są pull-up oraz filtracja drgań styków, bo bez nich pojawiają się fałszywe odczyty.
  • W automatyce i bezpieczeństwie często lepiej sprawdza się wariant NC, a w prostych interfejsach użytkownika zwykle NO.

Jak działa ten element w praktyce

Najprościej widzę go jako mechaniczny generator krótkiego impulsu. Nacisk uruchamia styk na chwilę, sprężyna albo mechanizm powrotny od razu odsyła go do stanu spoczynkowego, więc układ dostaje informację „zrób to teraz”, a nie „trzymaj ten stan bez przerwy”.

To rozróżnienie ma znaczenie, bo wiele problemów w projektach nie wynika z samego przycisku, tylko z błędnego założenia, że każde naciśnięcie powinno zachowywać się jak przełącznik z zatrzaskiem. W rzeczywistości taki element jest bliższy impulsowi niż stałemu położeniu, dlatego świetnie nadaje się do wejść sterujących, menu, resetu albo uruchamiania funkcji, ale słabo sprawdza się tam, gdzie potrzebujesz trwałego stanu bez dodatkowej logiki.

W praktyce od razu zadaję sobie pytanie: czy urządzenie ma reagować na sam moment naciśnięcia, czy na utrzymanie pozycji. To pytanie prowadzi prosto do oznaczeń styków, bo one mówią więcej niż sam wygląd obudowy.

Schemat połączeń z przekaźnikiem 12V, modułem SONOFF i trzema włącznikami monostabilnymi sterującymi lampą.

Jak czytać oznaczenia NO, NC i COM

W elektronice nie wystarczy powiedzieć „to jest przycisk”. Trzeba jeszcze wiedzieć, jak zachowują się jego styki w spoczynku i po wciśnięciu, bo od tego zależy logika całego układu. Ja zawsze zaczynam od odczytania oznaczeń na obudowie albo w karcie katalogowej.

Oznaczenie Stan spoczynkowy Co się dzieje po naciśnięciu Najczęstsze zastosowanie
NO Styk rozwarty Obwód się zamyka Dzwonek, wejście cyfrowe, krótki sygnał START
NC Styk zwarty Obwód się otwiera Układy bezpieczeństwa, kontrola przerwy w obwodzie, logika fail-safe
COM / C Styk wspólny Przełącza się między NO i NC Przyciski przełączające i proste układy sterowania z jednym wspólnym torem sygnału

NO, czyli normally open, to w praktyce najpopularniejszy wariant w prostych interfejsach. NC, czyli normally closed, wybiera się wtedy, gdy przerwanie obwodu ma samo w sobie wywołać reakcję systemu. Z kolei COM pojawia się w rozwiązaniach przełączających, gdzie styk wspólny zmienia tor sygnału po naciśnięciu.

Warto też pamiętać, że w automatyce i instalacjach bezpieczeństwa wariant NC bywa rozsądniejszy, bo przerwany przewód łatwiej wykryć jako błąd. To prowadzi nas do najpraktyczniejszego pytania: gdzie taki element naprawdę daje przewagę, a gdzie jest tylko jednym z wielu podobnych komponentów?

Gdzie sprawdza się najlepiej

W projektach użytkowych ten element pojawia się wszędzie tam, gdzie potrzebny jest pojedynczy impuls sterujący. Nie chodzi więc wyłącznie o elektronikę hobbystyczną, ale też o proste panele operatorskie, urządzenia domowe i interfejsy, które mają być intuicyjne.

  • Dzwonek do drzwi - klasyczny przykład, bo użytkownik naciska tylko na moment, a resztą zajmuje się układ wykonawczy.
  • Menu i przyciski nawigacyjne - jedna akcja = jeden krok, bez ryzyka przypadkowego „przełączenia” stanu na stałe.
  • Reset i funkcje serwisowe - przycisk ma wywołać zdarzenie, a nie utrzymywać obwód włączony.
  • Arduino, ESP32 i inne mikrokontrolery - wejście cyfrowe bardzo dobrze pasuje do krótkiego sygnału, o ile zadbasz o filtrację drgań.
  • Automatyka budynkowa - tu często ważniejsza jest logika sterowania niż sam przepływ prądu, więc impuls wystarcza w zupełności.
Ja traktuję ten typ przycisku jako narzędzie do „wydania polecenia”, a nie do „utrzymywania stanu”. To podejście od razu porządkuje projekt i pozwala uniknąć wielu błędów przy wyborze elementu. Następny krok jest naturalny: trzeba go jeszcze poprawnie podłączyć, zwłaszcza do mikrokontrolera.

Jak podłączyć go do mikrokontrolera bez fałszywych impulsów

Tu najczęściej pojawia się największe nieporozumienie. Sam styk działa poprawnie, ale mechaniczne drgania kontaktów potrafią sprawić, że jeden nacisk zostanie odczytany jako kilka szybkich impulsów. Dokumentacja Arduino pokazuje prosty układ z wewnętrznym pull-upem, czyli rezystorem podciągającym wejście do stanu wysokiego, a DigiKey przypomina, że mechaniczne styki naprawdę drgają i w części aplikacji lepsze jest tłumienie sprzętowe. Jeśli nie korzystam z wewnętrznego pull-upa, zewnętrzny rezystor 10 kΩ jest zwykle dobrym punktem startu.

W praktyce często zaczynam od 10 ms, a w bardziej nerwowych mechanizmach podnoszę to do 20 ms. W testach przywoływanych przez DigiKey średni czas drgań wynosił około 1,6 ms, a maksymalny 6,2 ms, więc taki zapas zwykle daje bezpieczny margines bez odczuwalnego opóźnienia dla użytkownika.

Najprostszy schemat jest taki: jeden pin przycisku łączysz z masą, drugi z wejściem cyfrowym, a w programie włączasz wewnętrzny pull-up. Dzięki temu wejście ma znany stan spoczynkowy, a po naciśnięciu odczytujesz poziom niski. To rozwiązanie jest proste, tanie i bardzo skuteczne w większości projektów hobbystycznych.

Metoda Kiedy ma sens Plusy Ograniczenia
Debounce programowy Mikrokontrolery, prosty firmware Brak dodatkowych części, łatwa regulacja czasu Wymaga poprawnego kodu i testów
Filtr RC Gdy sygnał jest zakłócany lub kod ma być prosty Tłumi krótkie zakłócenia, działa bez logiki programowej Dodaje opóźnienie i elementy bierne
Układ Schmitta / wejście z histerezą Gdy zależy Ci na ostrej zmianie stanu Daje czytelny próg przełączania Wymaga dobrania konkretnego układu

Jeśli układ nadal reaguje nerwowo, problem zwykle nie leży w samym przycisku, tylko w konfiguracji wejścia, złym odczycie stanu albo za krótkim filtrowaniu. I właśnie dlatego warto zestawić go z wersją bistabilną, bo różnica jest większa, niż wygląda na pierwszy rzut oka.

Czym różni się od rozwiązania bistabilnego

To jedno z pytań, które pojawia się niemal zawsze przy wyborze osprzętu. Z zewnątrz oba elementy mogą wyglądać podobnie, ale ich logika pracy jest zupełnie inna.

Cecha Element chwilowy Rozwiązanie bistabilne
Zachowanie po puszczeniu Wraca do stanu spoczynkowego Zostaje w ostatnim położeniu
Typ sygnału Impuls Stan trwały
Najlepsze zastosowanie Start, reset, menu, dzwonek, wejście sterujące Włącz/wyłącz, przełączanie funkcji, pamiętanie położenia
Ryzyko błędu przy wyborze Można oczekiwać podtrzymania stanu, którego nie ma Można niechcący zostawić układ włączony
Ja patrzę na to tak: jeśli użytkownik ma coś tylko „zlecić”, wybieram element chwilowy. Jeśli ma zostawić coś w konkretnym położeniu bez dodatkowej logiki, rozsądniejszy bywa wariant bistabilny. Ta prosta zasada oszczędza czas przy projekcie i zmniejsza ryzyko, że interfejs będzie działał poprawnie tylko „na papierze”.

Gdy ta różnica jest już jasna, można przejść do wyboru konkretnego modelu, bo w praktyce liczą się nie tylko styki, ale też mechanika, obciążalność i warunki pracy.

Na co zwrócić uwagę przy wyborze

W sklepie łatwo skupić się na wyglądzie albo rozmiarze, a pominąć to, co naprawdę decyduje o żywotności i bezpieczeństwie. Ja zwykle sprawdzam kilka rzeczy w tej kolejności:

  • Rodzaj styków - NO, NC albo przełączające; to podstawowa decyzja logiczna.
  • Sposób montażu - do PCB, na przewody, na panel, w obudowie maszynowej albo jako miniaturowy tact switch, czyli mały przycisk do płytki.
  • Obciążalność elektryczna - mały przycisk do logiki 5 V nie zastępuje elementu instalacyjnego do pracy przy 230 V.
  • Stopień ochrony - do kurzu i wilgoci zwykle celuję w IP65 lub lepszy, ale tylko wtedy, gdy cały panel jest tak samo dobrze uszczelniony.
  • Siła nacisku i skok - zbyt twardy przycisk męczy użytkownika, zbyt miękki łatwo nacisnąć przypadkiem.
  • Trwałość mechaniczna - producenci często podają liczbę cykli, więc warto porównywać konkretne deklaracje zamiast kierować się tylko ceną.

W praktyce największy błąd początkujących polega na mieszaniu dwóch światów: elementu sygnałowego i elementu zasilającego. Jeśli przycisk ma tylko podać informację do elektroniki sterującej, wybór jest prosty. Jeśli ma bezpośrednio przełączać większe obciążenie, trzeba już patrzeć na parametry znacznie ostrzej. To prowadzi do ostatniego ważnego tematu: co zazwyczaj psuje działanie i jak temu zapobiec.

Dlaczego czasem działa źle i jak to poprawić

W praktyce problemy wracają zwykle w tych samych miejscach. Najczęściej spotykam cztery scenariusze:

  1. Brak stabilnego stanu wejścia - pin „wisi w powietrzu”, więc odczyty pływają. Rozwiązanie jest proste: pull-up albo pull-down, czyli rezystor podciągający do plusa albo ściągający do masy.
  2. Za krótkie filtrowanie drgań - program reaguje na każde odbicie styku. Tu pomaga wydłużenie debounce albo filtr sprzętowy.
  3. Zły typ styków - ktoś oczekiwał działania odwrotnego niż to, co daje NO lub NC. Wtedy nawet poprawny montaż nie uratuje logiki.
  4. Nieodpowiedni element do warunków pracy - kurz, wilgoć, wibracje albo zbyt duży prąd skracają żywotność i pogarszają powtarzalność działania.

Jeśli miałbym wskazać jedną rzecz, którą warto sprawdzić jako pierwszą, byłby to stan wejścia i sposób podłączenia. Dopiero później szukałbym problemu w samym mechanizmie. W wielu projektach to właśnie ten prosty test oszczędza godzinę bezsensownego grzebania w kodzie albo w schemacie.

Po poprawnym podłączeniu i dobraniu typu całość staje się banalnie przewidywalna, a to w elektronice jest cecha dużo cenniejsza niż „sprytne” rozwiązanie. Z tego punktu widzenia ten niewielki element naprawdę porządkuje sposób sterowania całym urządzeniem.

Ten mały element porządkuje całe sterowanie

W dobrze zaprojektowanym układzie taki przycisk nie jest ozdobą panelu, tylko precyzyjnym sygnałem wejściowym. Daje krótki impuls, jest czytelny dla użytkownika i po zwolnieniu natychmiast oddaje kontrolę logice urządzenia.

Jeśli buduję własny panel, robię prosty test: 100-200 szybkich naciśnięć i obserwuję, czy układ nie gubi impulsów oraz nie łapie fałszywych zadziałań. Taki sprawdzian bardzo szybko pokazuje, czy mechanika, logika i czas filtracji są naprawdę dobrze dobrane.

Dobry przycisk to nie ten, który wygląda najbardziej efektownie, tylko ten, który po setkach naciśnięć działa dokładnie tak samo jak pierwszego dnia.

FAQ - Najczęstsze pytania

Przycisk monostabilny działa jak generator impulsu – zmienia stan tylko na chwilę po naciśnięciu, wracając do pozycji spoczynkowej. Bistabilny natomiast pozostaje w ostatnim położeniu, działając jak przełącznik WŁ./WYŁ.
NO (Normally Open) oznacza styk normalnie otwarty, który zamyka obwód po naciśnięciu. NC (Normally Closed) to styk normalnie zamknięty, który otwiera obwód po naciśnięciu. COM to styk wspólny, przełączający się między NO i NC.
Aby uniknąć fałszywych odczytów, należy zastosować rezystor pull-up (lub pull-down) oraz filtrację drgań styków (debounce) – programową lub sprzętową. Typowy czas filtracji to 10-20 ms.
Kluczowe aspekty to rodzaj styków (NO/NC), sposób montażu, obciążalność elektryczna, stopień ochrony (np. IP65), siła nacisku oraz trwałość mechaniczna. Należy dopasować je do warunków pracy i przeznaczenia.
Najczęstsze problemy to brak stabilnego stanu wejścia (rozwiązanie: pull-up/pull-down), za krótkie filtrowanie drgań (wydłużenie debounce), zły typ styków (NO/NC) lub nieodpowiedni element do warunków pracy (np. wilgoć, kurz).
