Diody półprzewodnikowe - Jak działają i jak je dobrać?

Diody to jedne z tych elementów, które wyglądają niepozornie, a w praktyce decydują o tym, czy zasilacz działa stabilnie, układ jest odporny na przepięcia i czy sygnał przejdzie tam, gdzie powinien. W tym tekście pokazuję, jak działają diody półprzewodnikowe, jakie mają właściwości, czym różnią się najważniejsze odmiany i na co zwracać uwagę przy doborze do układu. Prowadzę temat od budowy złącza p-n po praktyczne testy i typowe błędy, które najłatwiej psują prosty projekt.

Jak działa złącze p-n i skąd bierze się jednokierunkowość

W uproszczeniu dioda zachowuje się jak zawór dla prądu, ale jej zachowanie wynika z bardzo konkretnej fizyki. W złączu p-n spotykają się dwa obszary półprzewodnika: typ p, z przewagą dziur, oraz typ n, z przewagą elektronów. Na granicy powstaje warstwa zubożona, czyli obszar z bardzo małą liczbą swobodnych nośników, a właśnie ona tworzy barierę dla przepływu ładunku.

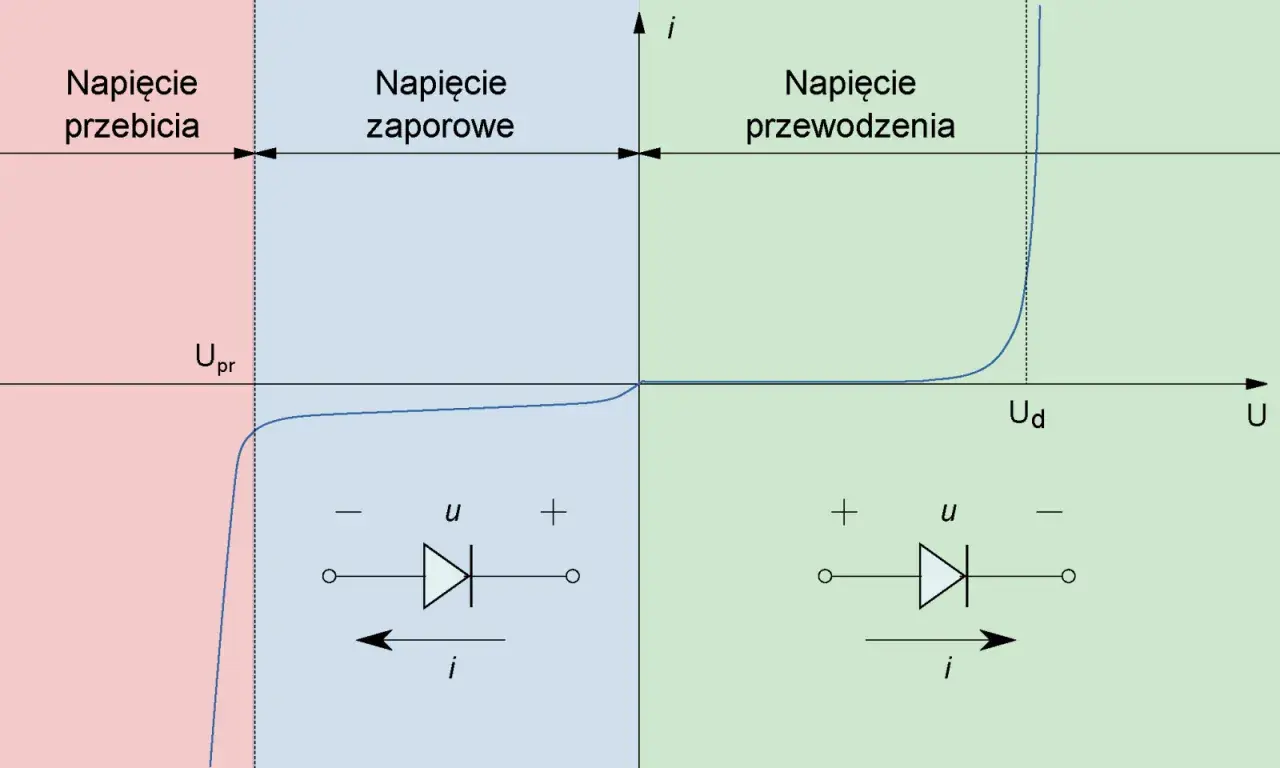

Kiedy przykładam napięcie w kierunku przewodzenia, bariera maleje i prąd zaczyna rosnąć bardzo szybko. To nie jest przełącznik idealny. Prąd narasta wykładniczo, a w praktyce dla krzemowych elementów zauważalne przewodzenie zaczyna się zwykle w okolicach 0,6-0,7 V. W kierunku zaporowym dzieje się odwrotnie: bariera rośnie, a przez złącze płynie tylko niewielki prąd upływu.

Przewodzenie w jedną stronę

Ja zwykle tłumaczę to tak: dioda nie „blokuje” wszystkiego, tylko mocno preferuje jeden kierunek przepływu. W prawdziwym układzie to oznacza, że spadek napięcia na diodzie trzeba uwzględnić w bilansie zasilania, a nie traktować go jako kosmetyczny detal. W prostowniku, ograniczniku czy zabezpieczeniu różnica między 0,7 V a 0,3 V bywa odczuwalna natychmiast.

Przeczytaj również: Kondensator odsprzęgający - jak go używać, by uniknąć błędów?

Temperatura i napięcie progowe

Temperatura zmienia zachowanie złącza bardziej, niż wielu początkujących się spodziewa. Dla krzemu napięcie przewodzenia spada mniej więcej o 2 mV/°C, więc nagrzany element przewodzi łatwiej. Jednocześnie rośnie prąd upływu w kierunku zaporowym, a to może mieć znaczenie w układach pomiarowych, energooszczędnych i wysokoczułych. Gdy to rozumiem, łatwiej przejść do parametrów katalogowych, bo to one przesądzają, czy element sprawdzi się w konkretnym układzie.

Które parametry są naprawdę ważne przy doborze

Jeśli mam wybrać jedną rzecz, która najczęściej oddziela udany projekt od kłopotliwego, jest to czytanie noty katalogowej pod kątem właściwych parametrów. Sama nazwa typu niczego jeszcze nie gwarantuje. W praktyce patrzę na kilka liczb jednocześnie, bo dopiero ich zestaw mówi, czy dioda wytrzyma warunki pracy, nie przegrzeje się i nie zacznie zachowywać inaczej niż zakładał projekt.

W notach katalogowych spotkasz też pojęcie rezystancji dynamicznej. To lokalne nachylenie charakterystyki prądowo-napięciowej, czyli informacja o tym, jak bardzo napięcie zmienia się przy niewielkiej zmianie prądu. W prostych słowach: im mniejsza, tym bardziej element zachowuje się jak „twarde” ograniczenie, ale tylko w swoim zakresie pracy. W szybkich układach patrzę nie tylko na trr, ale też na ładunek odzyskiwania, bo to on często pokazuje, skąd biorą się straty i zakłócenia.

Jeśli układ pracuje na granicy temperatury albo ma impulsy prądowe, sam katalog „1 A” nie wystarczy. Sensowny zapas napięcia i prądu jest zwykle ważniejszy niż oszczędzenie kilku groszy na słabszym modelu. Same liczby nadal nie mówią wszystkiego, więc następny krok to rozróżnienie typów diod i ich praktycznych ról.

Rodzaje diod i ich praktyczne różnice

Ta sama nazwa „dioda” obejmuje elementy o zupełnie innym zachowaniu. W praktyce nie pytam najpierw, jak element się nazywa, tylko co ma robić w układzie. Dopiero potem wybieram typ, który najlepiej pasuje do funkcji.

W praktyce Schottky wygrywa tam, gdzie liczy się niski spadek napięcia i szybka reakcja, ale nie zawsze jest najlepszym wyborem. Jeśli układ ma wysokie napięcie wsteczne albo pracuje w podwyższonej temperaturze, wyższy prąd upływu może zacząć przeszkadzać. Z kolei Zenera nie traktuję jak idealnego źródła odniesienia, bo jej napięcie zależy od zakresu prądu i warunków termicznych.

W radioelektronice i strojeniach analogowych spotyka się też warikap, czyli diodę o pojemności zależnej od napięcia. To już bardziej element do przestrajania niż do prostowania, ale dobrze pokazuje, jak szeroka jest rodzina diod i jak bardzo różnią się ich zadania. To właśnie ta różnorodność sprawia, że zamiast patrzeć na nazwę, lepiej patrzeć na funkcję w układzie, dlatego dalej pokazuję najczęstsze miejsca zastosowań.

Gdzie diody pracują w realnych układach

Najciekawsze w diodach jest to, że trafiają do niemal każdego działającego urządzenia, ale nie zawsze w tej samej roli. W jednym miejscu prostują napięcie, w innym chronią wejście mikrokontrolera, a w jeszcze innym gaszą szpilkę generowaną przez cewkę. Jeśli rozumiem ich funkcję, łatwiej mi czytać schemat i szybciej wyłapuję błędy.

• Prostowanie napięcia - od prostownika jednopołówkowego po mostek Graetza. Tu ważne są prąd, napięcie wsteczne i straty mocy, bo zbyt duży spadek napięcia odbiera sprawność całemu zasilaczowi.
• Ochrona przed odwrotną polaryzacją - jedna dioda w szeregu lub układ z lepszym zapasem napięciowym potrafią uratować płytkę przed pomyłką przy podłączaniu zasilania.
• Gaszenie przepięć - dioda równoległa do przekaźnika, silnika DC albo cewki ogranicza szpilkę napięciową przy wyłączaniu. To prosty element, a potrafi uratować tranzystor i sterownik.
• Ograniczanie i kształtowanie sygnałów - diody w klamrach, ogranicznikach i detektorach wykorzystują swoją nieliniową charakterystykę do cięcia lub przesuwania poziomów sygnału.
• Stabilizacja i odniesienie - Zenera w prostym zasilaczu daje punkt odniesienia, ale tylko wtedy, gdy pracuje w odpowiednim zakresie prądu.
• Optyka i czujniki - LED i fotodioda tworzą parę nadawczo-odbiorczą w czujnikach, enkoderach i prostych systemach izolacji optycznej.

W projektach z robotyki szczególnie często wraca temat cewki i silnika. Tam dioda gasząca nie jest dodatkiem, tylko podstawowym zabezpieczeniem przed gwałtownym wzrostem napięcia po odłączeniu zasilania. Gdy wiemy już, gdzie dana dioda pracuje, łatwiej dobrać ją świadomie i sprawdzić przed montażem.

Jak dobrać i sprawdzić element przed montażem

Ja zwykle zaczynam od prostego pytania: co ten element ma robić w konkretnym układzie. Inaczej dobiera się diodę do prostownika, inaczej do linii sygnałowej, a jeszcze inaczej do zabezpieczenia przed przepięciem. Dopiero po ustaleniu funkcji ma sens czytanie parametrów i sprawdzanie obudowy.

1. Ustal funkcję - prostowanie, ochrona, sygnalizacja, stabilizacja albo pomiar. To od razu zawęża wybór typu.
2. Sprawdź napięcie i prąd - dobierz VRRM oraz IF z zapasem, a nie na styk. W prostym układzie zapas 1,5-2x od realnego maksimum to rozsądne minimum.
3. Uwzględnij temperaturę - mała obudowa SMD może wyglądać dobrze w katalogu, ale w ciasnym projekcie szybko odda ciepło do płytki i zacznie pracować poza komfortowym zakresem.
4. Zweryfikuj szybkość - jeśli układ pracuje impulsowo, sprawdź trr i pojemność złącza. W przetwornicy impulsowej wolna dioda potrafi zaniżyć sprawność bardziej, niż widać to na schemacie.
5. Potwierdź polaryzację i oznaczenia - katoda bywa oznaczona paskiem lub nacięciem, ale na różnych obudowach warto to sprawdzić dwa razy przed lutowaniem.

Pomiar multimetrem w trybie testu diody daje tylko orientacyjny obraz. Zwykła krzemowa dioda pokaże zwykle około 0,5-0,7 V, Schottky niżej, a LED zależnie od koloru i prądu. Taki test mówi, czy element przewodzi i w którą stronę, ale nie zastępuje pracy w realnym napięciu i prądzie. W przypadku Zenera nie robię próby bez rezystora szeregowego, bo łatwo przekroczyć bezpieczny prąd i uszkodzić element zamiast go sprawdzić.

Jeśli układ ma działać długo i bez niespodzianek, warto od razu sprawdzić również notę katalogową pod kątem maksymalnej temperatury złącza oraz dopuszczalnego prądu impulsowego. Zostaje jeszcze kilka pułapek, które dobrze mieć z tyłu głowy, zanim układ trafi do obudowy.

Najczęstsze błędy i ograniczenia, które wychodzą dopiero po uruchomieniu

W praktyce najczęściej nie zawodzi sama dioda, tylko założenie, że jedna liczba z katalogu wystarczy do całego projektu. To właśnie na tym etapie pojawiają się przegrzane elementy, niestabilne napięcia i układy, które działają tylko na biurku, a w docelowych warunkach już nie.

• Traktowanie spadku napięcia jak stałej wartości - VF zależy od prądu, temperatury i typu diody. To, co wygląda na 0,7 V przy małym obciążeniu, przy większym prądzie może zachowywać się inaczej.
• Brak zapasu na napięcie wsteczne - szpilki, tolerancje i zakłócenia sieci potrafią zaskoczyć szybciej niż nominalna wartość z noty katalogowej.
• Oszczędzanie na rezystorze przy LED - to najkrótsza droga do przegrzania i skrócenia życia elementu. Dioda świeci, ale nie zawsze długo.
• Wybór Schottky bez sprawdzenia upływu - niższy spadek napięcia jest kuszący, lecz wyższy prąd upływu i mniejszy margines napięciowy mogą zepsuć układ, zwłaszcza przy wyższej temperaturze.
• Używanie Zenera jak idealnego źródła 5 V - bez właściwego zakresu prądu napięcie stabilizacji będzie pływać bardziej, niż się wydaje.
• Ignorowanie czasu odzyskiwania - w szybkich przetwornicach i układach impulsowych wolna dioda generuje straty, grzanie i dodatkowe zakłócenia.

Do tego dochodzi jeszcze jedna rzecz, o której początkujący często zapominają: temperatura zmienia nie tylko sprawność, ale też charakter całego układu. Dioda nie pracuje w próżni. Jej zachowanie zależy od obciążenia, obudowy, pola miedzi na płytce i sposobu chłodzenia. Jeśli te pułapki są nazwane wprost, projektowanie staje się po prostu przewidywalniejsze.

Trzy zasady, które upraszczają projektowanie z diodami

• Zacznij od funkcji - najpierw zdecyduj, czy element ma prostować, chronić, świecić, mierzyć czy stabilizować napięcie.
• Dobieraj z zapasem - napięcie, prąd i temperatura zawsze powinny mieć rezerwę, zwłaszcza gdy układ pracuje impulsowo albo w małej obudowie.
• Sprawdzaj warunki pracy, nie tylko nazwę typu - ten sam rodzaj diody może zachowywać się dobrze w jednym projekcie i źle w drugim, jeśli zmienia się prąd, częstotliwość albo temperatura.

Jeśli trzymasz się tych trzech zasad, większość układów działa poprawnie już po pierwszym uruchomieniu, a poprawki nie zaczynają się od wymiany pół płytki. W elektronice właśnie taka dyscyplina daje najlepszy efekt: mniej zgadywania, więcej świadomego doboru.
