Matryca LCD to nie tylko sam ekran, ale cała układanka pikseli, ciekłych kryształów i podświetlenia, która decyduje o ostrości obrazu, kolorach i czasie reakcji. W praktyce od jej budowy zależy, czy panel lepiej sprawdzi się w biurze, w grach, w urządzeniu pomiarowym albo w prostym projekcie z mikrokontrolerem. Poniżej rozkładam temat na konkretne części: jak działa taki wyświetlacz, czym różnią się popularne typy i na co patrzeć, gdy wybierasz lub wymieniasz ekran.
Najważniejsze rzeczy, które warto wiedzieć od razu
- LCD nie świeci sam z siebie - potrzebuje podświetlenia i układu, który steruje przepuszczaniem światła przez piksele.
- Najpopularniejsze typy paneli to TN, IPS i VA, a każdy z nich inaczej łączy kolory, kontrast, kąty widzenia i szybkość.
- Rozdzielczość natywna ma większe znaczenie niż sama przekątna, bo to ona definiuje rzeczywistą ostrość obrazu.
- W projektach elektronicznych liczą się także interfejs, napięcie logiki, sterownik i kompatybilność mechaniczna, nie tylko rozmiar ekranu.
- Jeśli obraz miga, smuży albo ma jasne plamy, przyczyna często leży w podświetleniu, taśmie sygnałowej lub samym panelu, a nie w komputerze.
Jak działa ekran ciekłokrystaliczny od środka

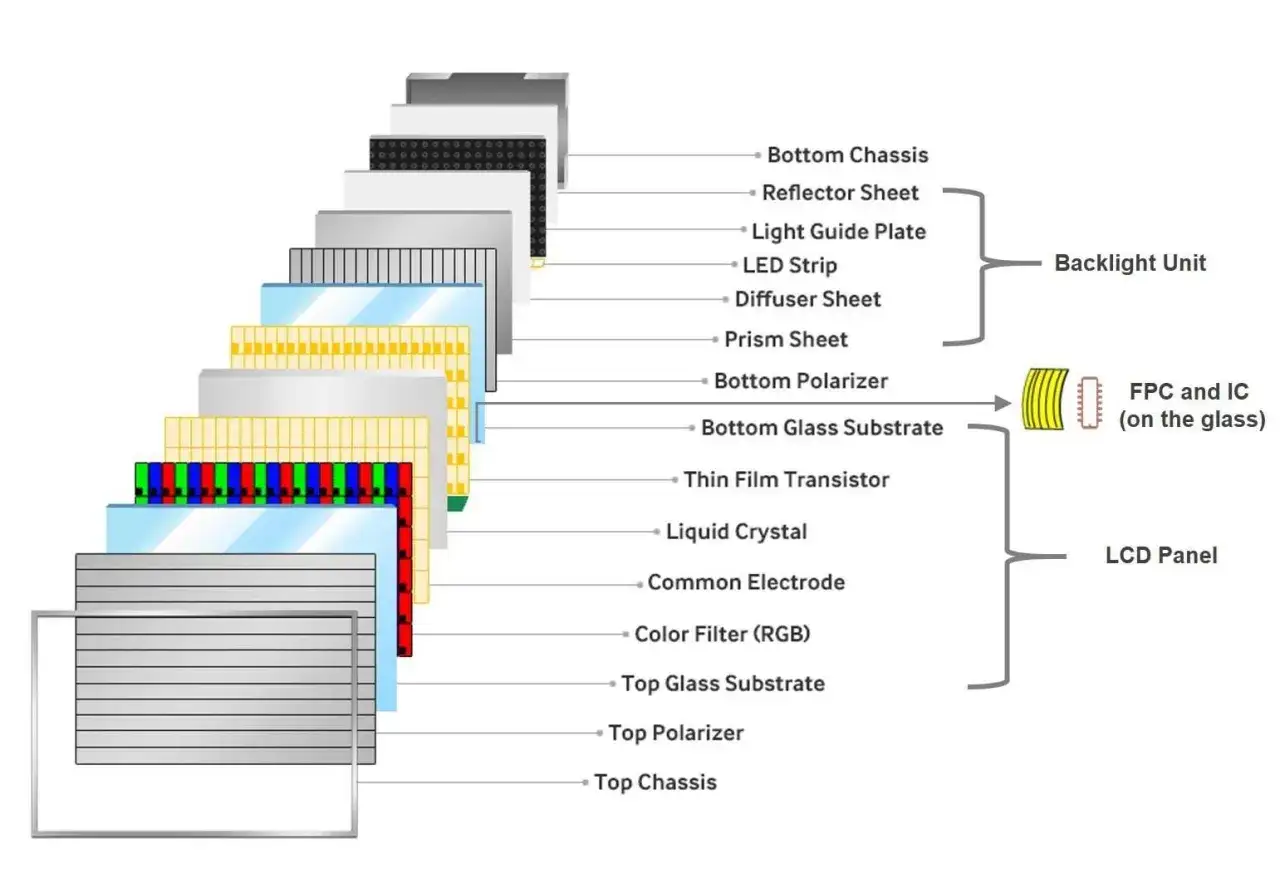

W panelu LCD obraz nie powstaje z samych diod świecących, tylko z kontrolowanego przepuszczania światła z podświetlenia. Ciekły kryształ zachowuje się jak regulowany zawór optyczny: pod wpływem napięcia zmienia ułożenie cząsteczek, a tym samym ilość światła przechodzącego przez polaryzatory i filtry barwne. Każdy piksel jest zwykle złożony z trzech subpikseli RGB, więc ekran Full HD ma nie 2,1 mln, ale około 6,2 mln elementów sterujących kolorem.
W nowoczesnych konstrukcjach aktywnej matrycy każdy subpiksel dostaje własny tranzystor TFT, a mały kondensator utrzymuje stan do następnego odświeżenia. To właśnie dlatego obraz może być ostry i stabilny mimo ogromnej liczby punktów na ekranie. Dla porównania panel 1920 × 1080 ma 2 073 600 pikseli, a 3840 × 2160 już 8 294 400, czyli dokładnie cztery razy więcej. Jeśli sygnał nie zgadza się z rozdzielczością natywną, elektronika musi skalować obraz i wtedy tekst albo drobne detale tracą na ostrości.
W praktyce od razu widać więc, że sama przekątna nie mówi o jakości obrazu. Kiedy rozumiem tę budowę, łatwiej mi odróżnić realne parametry od marketingu, a to prowadzi do różnic między typami paneli.
TN, IPS i VA różnią się bardziej niż sugerują skróty
Najpopularniejsze panele LCD dzielą się dziś na TN, IPS i VA. Każdy z nich rozwiązuje ten sam problem trochę inaczej, więc „lepszy” nie znaczy tu tego samego dla gracza, grafika i osoby oglądającej filmy.
| Typ panelu | Mocne strony | Ograniczenia | Najczęstsze zastosowanie |
|---|---|---|---|
| TN | Bardzo szybka reakcja, zwykle najniższa cena, przewidywalne zachowanie w dynamicznych scenach | Słabsze kolory i węższe kąty widzenia | Budżetowe monitory, część ekranów gamingowych, zastosowania, gdzie liczy się tempo |
| IPS | Szerokie kąty widzenia, dobre odwzorowanie barw, stabilny obraz przy patrzeniu z boku | Zwykle wyższa cena i czasem niższy kontrast niż w VA | Praca biurowa, grafika, programowanie, uniwersalne monitory do domu |
| VA | Najwyższy kontrast, dobre czernie, sensowny kompromis między jakością a ceną | W niektórych modelach widoczne smużenie przy szybkich ruchach | Filmy, multimedia, pokoje z przygaszonym światłem, część monitorów uniwersalnych |

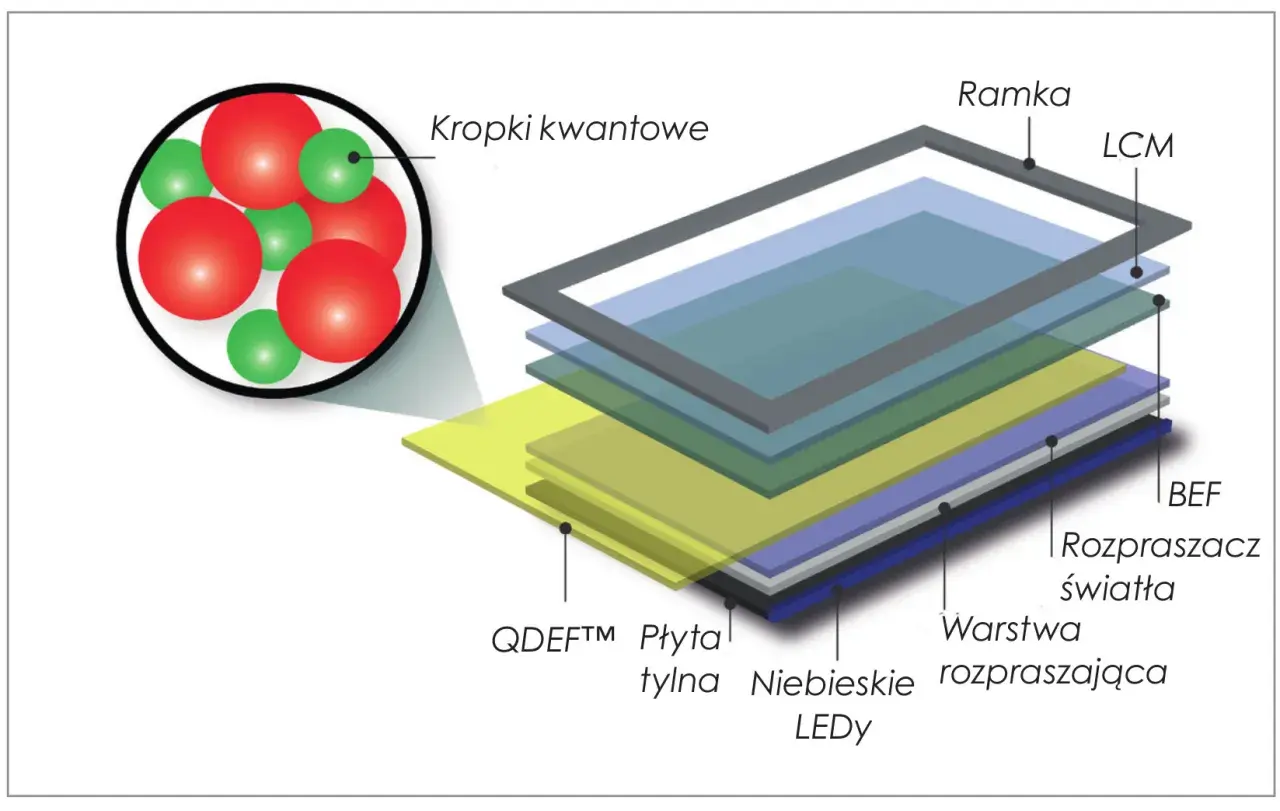

W sklepach nazwa „LED” często odnosi się tylko do podświetlenia, a nie do samej technologii obrazu. W praktyce dalej mówimy o LCD, tylko z podświetleniem LED zamiast dawnych świetlówek CCFL. To ważne rozróżnienie, bo pomaga nie mylić marketingu z faktyczną budową panelu.
Jeśli miałbym ująć to prosto, TN wygrywa szybkością, IPS uniwersalnością, a VA kontrastem. Z tego wynika już kolejne pytanie: jaki panel pasuje do konkretnego zadania, a nie tylko do ogólnego hasła „dobry ekran”.
Jak dobrać panel do monitora, laptopa albo projektu elektronicznego
Ja zaczynam od zastosowania, bo ono decyduje o priorytetach: ostrość, kolory, szybkość, pobór mocy albo prostota integracji. Ten sam ekran może wyglądać dobrze na biurku, a być słabym wyborem do sterownika maszyny albo do obudowy z mikrokontrolerem.
| Zastosowanie | Na co patrzę | Praktyczna wskazówka |
|---|---|---|
| Praca biurowa i nauka | IPS, 250-350 cd/m², 60-75 Hz, rozdzielczość natywna | 24" Full HD jest zwykle bezpieczne; 27" lepiej wygląda w QHD niż w Full HD. |
| Gry i szybki ruch | 120 Hz i więcej, niski czas reakcji, synchronizacja adaptacyjna | 60 Hz nadal działa, ale nie daje tej samej płynności i czytelności ruchu. |
| Projekt elektroniczny | Interfejs, napięcie logiki, sterownik, biblioteki | Kompatybilność z mikrokontrolerem bywa ważniejsza niż przekątna. |
| Wymiana w laptopie | eDP lub LVDS, liczba pinów, mocowania, grubość, rozdzielczość | Dwie sztuki 15,6" mogą być zupełnie niezamienne mimo tego samego rozmiaru. |
W projektach DIY szczególnie pilnuję napięcia zasilania i typu interfejsu. Moduł znakowy 16x2 z kontrolerem zgodnym z HD44780 nadal świetnie nadaje się do pokazania temperatury, stanu przekaźnika albo menu serwisowego. Z kolei kolorowy TFT ma sens wtedy, gdy interfejs ma być bardziej rozbudowany: z ikonami, wykresami, dotykiem i większą ilością informacji naraz.
Wybór technologii to połowa sukcesu; druga połowa to rozpoznanie, kiedy ekran zaczyna działać gorzej i dlaczego. Tu zwykle wychodzą na jaw zarówno drobne usterki, jak i poważniejsze uszkodzenia panelu.
Jak rozpoznać usterki i kiedy winny jest sam panel
Najczęstszy błąd polega na przypisywaniu wszystkiego karcie graficznej albo systemowi, choć problem bywa mechaniczny albo stricte panelowy. Ja zaczynam od objawu, bo on zwykle wskazuje, czy winna jest taśma, podświetlenie, sterownik, czy sam ekran.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Pojedyncza kropka, która cały czas świeci albo gaśnie | Martwy lub zablokowany subpiksel | Test jednolitymi kolorami, obserwacja na białym, czarnym i czerwonym tle |
| Pionowe lub poziome pasy, migotanie, losowe artefakty | Taśma sygnałowa, układ T-CON, driver kolumn lub wierszy | Poruszenie przewodem, sprawdzenie docisku, podmiana kabla, test na zewnętrznym monitorze |
| Jasne poświaty przy krawędziach na ciemnym tle | Bleeding podświetlenia lub naprężenie ramki | Oglądanie obrazu w ciemnym pomieszczeniu i porównanie z innym egzemplarzem |
| Obraz jest bardzo ciemny, ale pod latarką da się coś zobaczyć | Uszkodzone podświetlenie lub jego zasilanie | Sprawdzenie inwertera, sterownika LED i przewodów zasilających |
| Smużenie i „duchy” po ruchomych elementach | Zbyt wolna reakcja panelu albo agresywny overdrive | Zmiana trybu obrazu, odświeżania i ustawień poprawy ruchu |
Jeśli szkło pękło albo warstwa ciekłokrystaliczna została fizycznie uszkodzona, naprawa zwykle nie ma sensu ekonomicznego. W laptopach trzeba też pilnować zgodności złącza, położenia uchwytów i grubości panelu, bo identyczna przekątna nie oznacza jeszcze zamienności. To właśnie te detale najczęściej odróżniają prostą wymianę od kosztownej pomyłki.
Gdy wiem, jak rozpoznać objawy awarii, łatwiej przejść do praktycznego zastosowania LCD w małej elektronice i automatyce. Tam te wyświetlacze nadal mają bardzo mocną pozycję.
Gdzie LCD nadal wygrywa w elektronice użytkowej i DIY
W prostych urządzeniach LCD wciąż są trudne do pobicia, bo łączą niski pobór mocy, czytelność i tanią integrację. W projektach z Arduino, ESP32 czy Raspberry Pi najczęściej spotykam trzy grupy: wyświetlacze znakowe 16x2 i 20x4, proste moduły graficzne oraz kolorowe TFT z dotykiem.
- 16x2 i 20x4 sprawdzają się tam, gdzie trzeba pokazać temperaturę, stan przekaźnika albo menu serwisowe.
- Monochromatyczne grafiki są lepsze do ikon, prostych wykresów i gęstszych komunikatów niż klasyczne znaki.
- TFT kolorowe mają sens wtedy, gdy interfejs ma być bardziej „aplikacyjny”, z przyciskami, wykresami i dotykiem.
Przy takim wyborze naprawdę liczy się kontroler i interfejs. Popularne moduły znakowe często współpracują ze sterownikiem zgodnym z HD44780, a płytki graficzne i kolorowe najczęściej komunikują się przez I2C, SPI, równoległe RGB albo szybsze interfejsy typu LVDS, eDP czy MIPI DSI. Do prostych układów wolę rozwiązania, które mają gotowe biblioteki i dobrze opisane zasilanie, bo to oszczędza godziny walki z kompatybilnością.
To właśnie tu widać różnicę między „ekranem” a dobrze dobranym elementem elektronicznym: ten sam rozmiar może dać zupełnie inną użyteczność, jeśli sterowanie i napięcia są źle dopasowane. Zostaje więc ostatnia rzecz, która najczęściej decyduje o sukcesie zakupu lub wymiany.
Lista kontrolna, która oszczędza najwięcej pomyłek
- Sprawdzam rozdzielczość natywną, bo ona decyduje o ostrości bardziej niż sama przekątna.
- Porównuję typ złącza i liczbę pinów, zwłaszcza przy wymianie panelu w laptopie.
- Patrzę na mocowania, grubość i położenie gniazda, bo te detale często blokują montaż mimo zgodnych parametrów obrazu.
- Dobieram częstotliwość odświeżania do zastosowania: 60 Hz do biura, 120 Hz i więcej do płynnego ruchu.
- W projektach elektronicznych ważniejsze od samego rozmiaru bywa to, czy moduł pracuje z 3,3 V czy 5 V i czy ma bibliotekę, której naprawdę użyję.
Jeśli miałbym sprowadzić cały temat do jednego zdania, powiedziałbym tak: dobry panel LCD to nie ten z największą liczbą cali, ale ten, którego fizyczna budowa, rozdzielczość i elektronika pasują do konkretnego zadania. Gdy te trzy rzeczy się zgadzają, ekran przestaje być przypadkowym elementem, a zaczyna działać dokładnie tak, jak oczekujesz.
