Stabilne zasilanie na płytce nie bierze się samo z siebie. Gdy układ pobiera krótkie, gwałtowne impulsy prądu, na liniach zasilania pojawiają się spadki napięcia, zakłócenia i szpilki, które potrafią rozjechać działanie cyfry, analogów i torów pomiarowych. To właśnie kondensator odsprzęgający pomaga odciąć lokalne zakłócenia, dostarczyć energię na czas krótkiego skoku poboru i odciążyć resztę zasilania. W tym tekście pokazuję, jak działa taki element, jak dobrać jego wartość, gdzie go wstawić i jakie błędy najczęściej psują efekt.
Najważniejsze zasady, które robią różnicę już na etapie projektu
- Odsprzęganie działa najlepiej lokalnie, tuż przy pinach zasilania układu.
- Mały ceramiczny kondensator tłumi szybkie zakłócenia, a większy pomaga przy wolniejszych zmianach obciążenia.
- O skuteczności decydują nie tylko farady, ale też ESR, ESL i długość ścieżek.
- Zbyt długa pętla połączeń potrafi zniszczyć cały efekt, nawet jeśli pojemność na schemacie wygląda dobrze.
- W trudniejszych układach sam kondensator to czasem za mało i trzeba dołożyć filtr lub lepszą topologię zasilania.
Po co układowi lokalne odsprzęganie zasilania
Najprościej mówiąc, chodzi o to, by każdy blok na płytce miał blisko siebie mały rezerwuar energii. Mikrokontroler, wzmacniacz operacyjny, przetwornica impulsowa czy układ RF nie pobierają prądu idealnie równo. W jednej chwili potrzebują niewiele, a w następnej ich zapotrzebowanie skacze o dziesiątki lub setki miliamperów. Jeśli ten impuls musi przejść przez długą ścieżkę, cienką przelotkę i całą resztę zasilania, pojawia się spadek napięcia, a wraz z nim błędy, reset albo dodatkowy szum.Ja patrzę na to tak: odsprzęganie nie naprawia złego projektu zasilania, ale chroni lokalny fragment układu przed jego własnymi skokami poboru. Dzięki temu zakłócenia nie rozlewają się po całej płytce, a zasilanie widziane przez układ jest bardziej „sztywne”. To szczególnie ważne przy torach analogowych, przetwornikach ADC, szybkich magistralach i wszystkim, co generuje gwałtowne zbocza prądowe. Żeby zrozumieć, dlaczego to działa, trzeba zejść niżej niż sama pojemność i spojrzeć na impedancję oraz pętlę prądową.
Jak działa odsprzęganie i dlaczego liczy się indukcyjność
Kondensator przy zasilaniu nie jest tylko „magazynem ładunku”. W praktyce tworzy lokalną, niskoimpedancyjną drogę dla składowych zmiennych. Dla prądu stałego ma być przezroczysty, ale dla szybkich zmian obciążenia powinien zachowywać się jak bliskie źródło energii. To dlatego w notach aplikacyjnych tak mocno powtarza się temat indukcyjności połączeń: nawet bardzo dobry kondensator przestaje być skuteczny, jeśli ma długą drogę do pinu zasilania i masy.
W tym miejscu warto rozdzielić dwie role. Local decoupling obsługuje krótkie, szybkie impulsy przy samym układzie. Bulk decoupling to większy zapas energii, który uzupełnia lokalny kondensator między kolejnymi impulsami. Jedno bez drugiego działa tylko częściowo.
| Zjawisko | Co robi odsprzęganie | Co widać bez niego |
|---|---|---|
| Szybki skok poboru prądu | Dostarcza energię lokalnie, zanim zasilanie „nadąży” | Spadek napięcia, reset, chwilowe błędy logiki |
| Zakłócenia o wysokiej częstotliwości | Zapewnia niską impedancję dla składowych zmiennych | Szum na szynie, większa emisja EMI |
| Wspólna szyna dla wielu bloków | Odseparowuje lokalny pobór prądu od reszty układu | Jeden blok zakłóca drugi |
W praktyce liczy się nie tylko sama wartość pojemności, ale też ESR, czyli równoważna rezystancja szeregowa, oraz ESL, czyli równoważna indukcyjność szeregowa. ESR wpływa na straty i tłumienie, a ESL decyduje o tym, od jakiej częstotliwości kondensator zaczyna tracić sens jako element wysokoczęstotliwościowy. Im krótsza pętla, tym mniejsza indukcyjność i lepsze działanie. Z tego powodu przy doborze kondensatora patrzę zawsze jednocześnie na parametry elektryczne i na to, czy da się go sensownie umieścić na PCB.
Jak dobrać pojemność i technologię do zadania
Nie ma jednej wartości dobrej dla każdego układu. Dobór zaczynam od pytania: jakie zakłócenia chcę stłumić i jak szybko zmienia się obciążenie. W prostych układach cyfrowych bardzo często punktem wyjścia jest 100 nF przy każdym pinie zasilania i dodatkowy kondensator rzędu 1 uF do 10 uF jako lokalny bufor. Przy wejściu zasilania całej płytki często pojawia się jeszcze większa pojemność, na przykład 10 uF, 22 uF albo 47 uF, żeby wyciszyć wolniejsze wahania i pomóc przy rozruchu.
Nie traktuję jednak tych liczb jak dogmatu. Wysokodielektryczne MLCC, czyli ceramiczne kondensatory wielowarstwowe klasy X5R i X7R, potrafią tracić część efektywnej pojemności pod wpływem napięcia stałego. Innymi słowy: 100 nF na schemacie nie zawsze oznacza 100 nF w pracy. To jeden z powodów, dla których warto zostawiać zapas, zwłaszcza gdy układ pracuje przy wyższym napięciu lub w podwyższonej temperaturze.

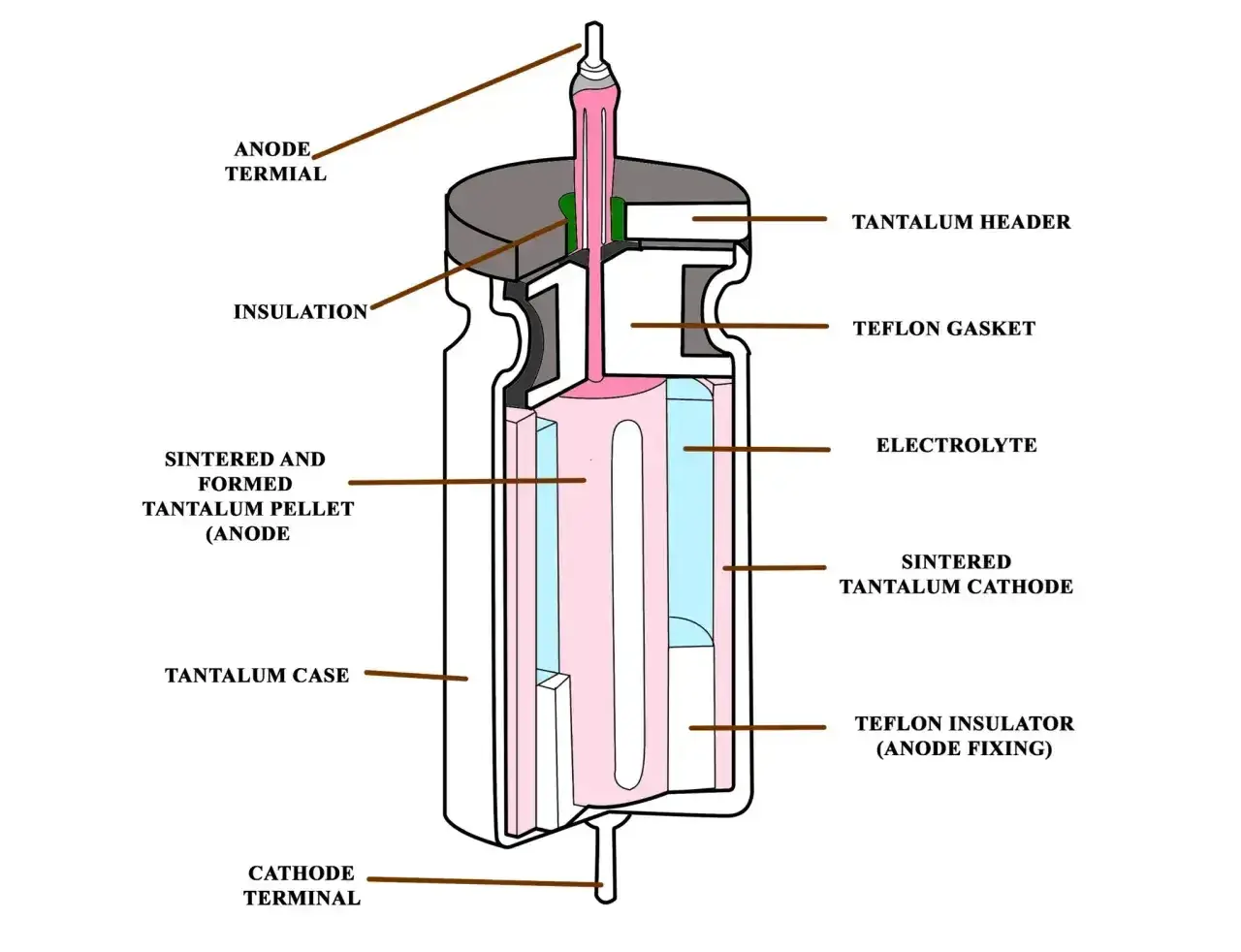

| Typ | Kiedy go wybieram | Najmocniejsza strona | Ograniczenie |
|---|---|---|---|
| MLCC ceramiczny | Bezpośrednio przy pinach zasilania, w cyfrowych i mieszanych układach | Bardzo niskie ESR i ESL, mały rozmiar | Możliwy spadek pojemności pod DC bias |
| C0G/NP0 | Małe pojemności, RF, układy o dużej stabilności | Stabilność temperaturowa i bardzo dobra powtarzalność | Zwykle mniejsza dostępna pojemność |
| Tantalowy lub polimerowy | Gdy potrzeba większego bufora energii | Duża pojemność w niewielkiej objętości | Gorsze zachowanie przy bardzo wysokich częstotliwościach |
| Elektrolityczny | Bulk na wejściu zasilania lub przy wolniejszych tętnieniach | Duża pojemność i dobre wsparcie energetyczne | Wyższe ESR i ESL niż w ceramicznych SMD |
Ja zwykle zaczynam od ceramicznego 100 nF przy każdym istotnym pinie zasilania, a obok dokładam 1 uF lub 4,7 uF jako lokalny bufor. Jeśli widzę szybkie przełączanie, przetwornicę impulsową albo większy układ cyfrowy, sprawdzam jeszcze, czy przy wejściu zasilania nie przyda się 10 uF, 22 uF lub więcej. Kluczowa jest jednak nie sama suma pojemności, tylko to, czy układ pozostaje stabilny w realnym paśmie zakłóceń. Z tego powodu dobór zawsze łączę z rozmieszczeniem elementu na płytce.
Gdzie umieścić element na płytce
Tu mam jedną zasadę nadrzędną: im bliżej pinu zasilania i masy, tym lepiej. Nawet świetny kondensator traci sens, jeśli łączą go z układem długie, wąskie ścieżki. Wtedy ich indukcyjność zaczyna dominować nad zachowaniem samej pojemności, a układ dalej widzi zakłócenia tam, gdzie miał ich nie być. Dla wysokich częstotliwości już kilka milimetrów ma znaczenie.
Dobry układ odsprzęgania wygląda zwykle tak, że kondensator siedzi po tej samej stronie PCB co układ scalony, ma bardzo krótkie połączenie do pinu zasilania i równie krótką drogę do masy, najlepiej przez solidną płaszczyznę. Jeśli muszę przeprowadzić prąd przez przelotki, robię to możliwie oszczędnie i unikam „wędrówki” po całej płytce. Przy układach o wyższej częstotliwości nawet 10 mm ścieżki potrafi wnieść około 3 nH indukcyjności, co zaczyna być odczuwalne już przy bardzo szybkich zboczach.
- Stawiam kondensator tuż obok pinu zasilania, a nie „gdzieś przy układzie”.
- Minimalizuję pętlę prądową między VCC, kondensatorem i GND.
- Jeśli to możliwe, prowadzę połączenie do masy szerokim, krótkim dojściem do plane’u.
- Przy wielu pinach zasilania stosuję lokalne kondensatory zamiast jednego wspólnego daleko od układu.
- Unikam wąskich gardeł na ścieżce, bo one zachowują się jak niechciana indukcyjność.
W trudniejszych projektach layout bywa ważniejszy niż sam wybór wartości. Jeśli połączenia są słabe, nawet dobrze dobrany kondensator nie pokaże pełni możliwości. Kiedy układ wymaga więcej niż prostego ceramicznego MLCC, wchodzą już dodatkowe metody filtracji.
Najczęstsze błędy, które psują efekt
Najwięcej problemów widzę wtedy, gdy ktoś traktuje odsprzęganie jak formalność. Na schemacie kondensator jest, więc temat wydaje się zamknięty. W praktyce dopiero wtedy zaczynają się schody: zły typ, zła odległość, nieprzemyślana mieszanka wartości albo brak uwzględnienia wymagań stabilizatora. To właśnie te detale decydują, czy filtracja naprawdę zadziała.
| Błąd | Skutek | Lepsze podejście |
|---|---|---|
| Kondensator zbyt daleko od układu | Indukcyjność ścieżek zabija skuteczność przy wysokich częstotliwościach | Przenieść go przy sam pin i skrócić pętlę prądową |
| Ślepe łączenie wielu różnych wartości | Może pojawić się antyrezonans, czyli niechciany pik impedancji | Sprawdzić charakterystyki częstotliwościowe zamiast działać „na wyczucie” |
| Liczenie tylko na dużą pojemność | Układ dalej szumi przy szybkich zboczach, bo duży kondensator nie zawsze pracuje dobrze wysoko w paśmie | Połączyć mały lokalny ceramiczny element z większym buforem |
| Ignorowanie DC bias w MLCC | Efektywna pojemność spada bardziej, niż sugeruje oznaczenie | Zostawić zapas i dobrać napięcie pracy z marginesem |
| Pomijanie wymagań stabilizatora | Może pojawić się oscylacja albo niestabilna praca | Sprawdzić notę katalogową regulatora i jego zakres ESR |
Antyrezonans warto rozumieć prosto: dwa elementy, które osobno wyglądają dobrze, razem mogą stworzyć niepożądane wzmocnienie impedancji w pewnym paśmie częstotliwości. Dlatego nie dokładam przypadkowo kilku kondensatorów „na wszelki wypadek”. Lepiej mieć dwa przemyślane elementy niż pięć, które wzajemnie sobie przeszkadzają. Ten sam realizm przydaje się też wtedy, gdy zakłócenia są silniejsze niż typowy szum cyfrowy.
Kiedy potrzebujesz czegoś więcej niż zwykłego MLCC
Jeśli obok siebie pracują sekcje cyfrowe, analogowe i na przykład sterowanie silnikiem, samo lokalne odsprzęganie może nie wystarczyć. Wtedy sięgam po dodatkowe bariery: koralik ferrytowy, filtr LC albo kondensator trójzaciskowy, czyli element o niższej indukcyjności połączeń, który lepiej tłumi bardzo szybkie składowe zakłóceń. Taki zabieg nie jest kosmetyką, tylko świadomym rozdzieleniem domen zasilania.
Najczęściej ma to sens w trzech sytuacjach: przy przetwornicach impulsowych, w torach analogowych wrażliwych na szum oraz przy sekcjach mocy, które generują duże impulsy prądowe. Koralik ferrytowy dobrze izoluje gałąź zasilania, ale nie zastąpi sensownego layoutu i nie rozwiąże problemu źle prowadzonej masy. Z kolei kondensator trójzaciskowy pomaga tam, gdzie zwykły MLCC jest za daleko od krytycznego punktu albo nie daje dość małej indukcyjności połączeń.
- Przy mikrokontrolerze z ADC i przetwornicą impulsową rozdzielam zasilanie analogowe i cyfrowe.
- Przy driverze silnika oddzielam gałąź mocy od logiki sterującej.
- W układach RF patrzę nie tylko na pojemność, ale też na zachowanie w szerokim paśmie częstotliwości.
- Jeśli ścieżka do zasilania jest długa, rozważam filtrację bliżej źródła, a nie tylko przy odbiorniku.
W takich projektach sam kondensator przestaje być odpowiedzią na wszystko. Staje się jednym z elementów większej strategii redukcji szumu, a nie pojedynczym „lekarstwem” na całą płytkę. Zanim uznam temat za zamknięty, zawsze robię jeszcze jedno sprawdzenie na stole.
Co sprawdzam przed pierwszym uruchomieniem
Przed pierwszym zasileniem patrzę nie tylko na schemat, ale też na to, czy projekt ma szansę przeżyć w realnych warunkach. Sprawdzam, czy każda ważna szyna ma lokalne odsprzęganie, czy wartości są zgodne z wymaganiami regulatorów, czy layout nie wprowadza zbędnej indukcyjności i czy w pobliżu nie ma źródeł silnego szumu. Jeśli projekt dotyczy czegoś bardziej wrażliwego niż zwykły moduł cyfrowy, uruchamiam go z oscyloskopem, a nie „na czuja”.
- Mierzę tętnienia na zasilaniu pod obciążeniem, nie tylko bez obciążenia.
- Sprawdzam zachowanie przy starcie, bo wiele problemów wychodzi właśnie wtedy.
- Oglądam odpowiedź na skok obciążenia, jeśli układ ma pracować dynamicznie.
- Uwzględniam spadek efektywnej pojemności MLCC pod napięciem stałym.
- Porównuję wynik z wymaganiami noty katalogowej regulatora, zamiast zgadywać.
Najlepsze projekty zasilania nie opierają się na jednym magicznym elemencie. Działają wtedy, gdy pojemność, rozmieszczenie, prowadzenie masy i filtracja tworzą jedną całość. Jeśli te cztery rzeczy są zgrane, układ zwykle pracuje ciszej, stabilniej i bez niepotrzebnych niespodzianek.
