Kwarc to jeden z tych elementów, których nie widać na pierwszy rzut oka, ale bez nich wiele urządzeń traci rytm. W praktyce odpowiada za stabilny zegar pracy mikrokontrolera, modułu radiowego albo układu RTC, więc wpływa na dokładność czasu, start układu, pobór mocy i odporność na temperaturę. W tym tekście wyjaśniam, jak działa rezonator kwarcowy, gdzie ma największy sens, jak go dobrać i kiedy lepiej wybrać gotowy oscylator.
Najważniejsze rzeczy o kwarcu w elektronice w skrócie
- Kwarc daje bardzo stabilne źródło częstotliwości, ale sam nie wystarcza do pracy, potrzebuje układu oscylatora.
- W elektronice najczęściej spotkasz go jako zegar mikrokontrolera, referencję dla radiowych układów PLL oraz element czasu rzeczywistego w RTC.
- Przy doborze liczą się przede wszystkim częstotliwość nominalna, pojemność obciążenia, ESR, drive level i zakres temperatury.
- Do prostych projektów wystarcza sam kwarc, ale gdy chcesz ograniczyć ryzyko uruchomieniowe, wygodniejszy bywa gotowy oscylator.
- Najczęstsze problemy wynikają nie z samego elementu, tylko z błędnego layoutu, złych kondensatorów i pomylenia typu rezonansu.

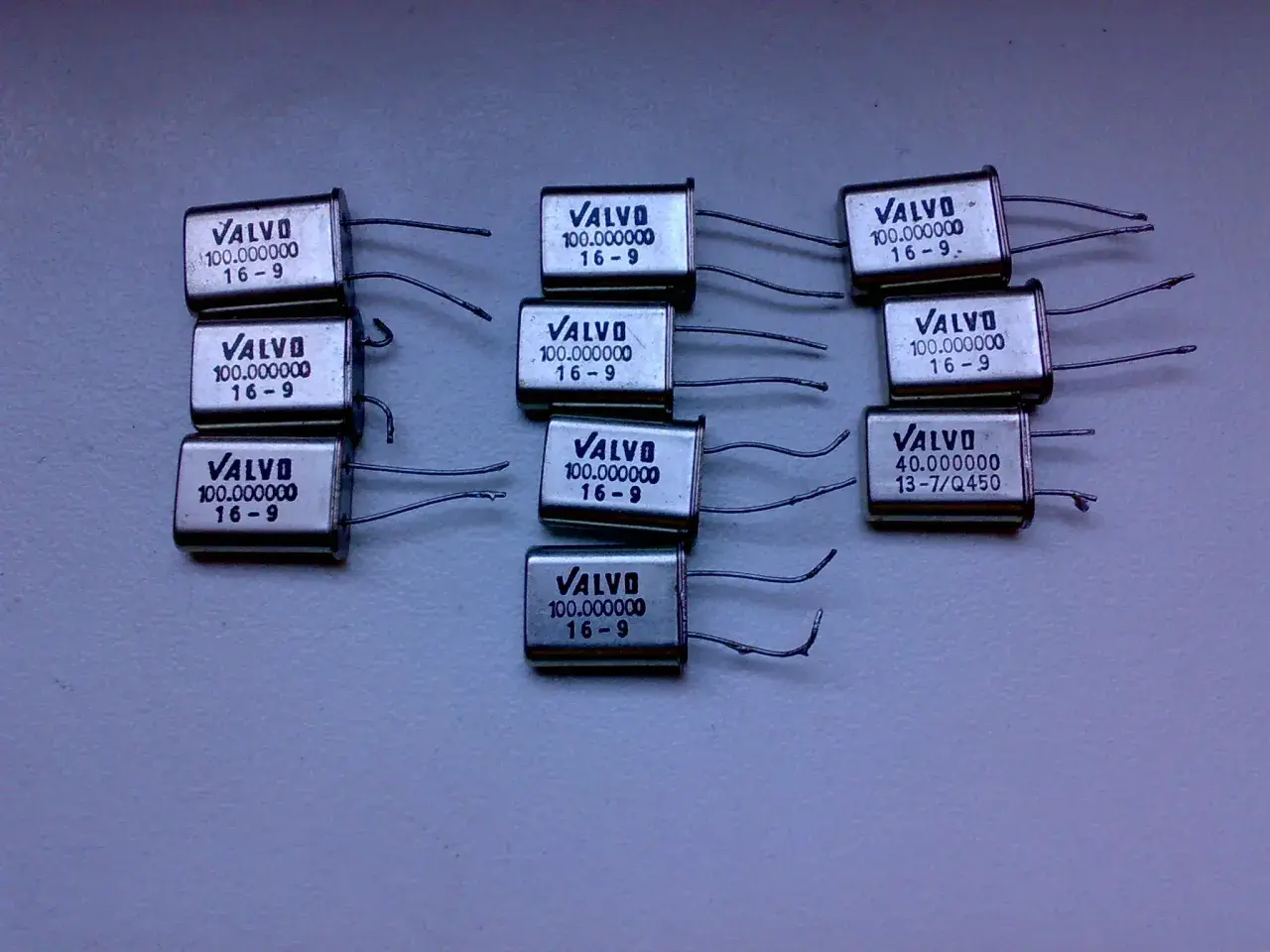

Jak działa rezonator kwarcowy i skąd bierze się jego dokładność
Rezonator kwarcowy wykorzystuje efekt piezoelektryczny: po przyłożeniu napięcia kryształ zaczyna drgać z własną, bardzo dobrze określoną częstotliwością, a te drgania dają sygnał odniesienia dla układu. Sam kwarc nie generuje zegara sam z siebie, dlatego prawie zawsze pracuje razem z prostym oscylatorem, najczęściej układem Pierce'a, który podtrzymuje drgania i zamienia je w użyteczny sygnał taktujący. To właśnie dlatego taki element jest tak ceniony w elektronice: daje powtarzalność, której trudno oczekiwać od prostych RC czy LC.
Najważniejsze parametry nie wynikają z magii materiału, tylko z geometrii płytki kwarcowej, jej cięcia i sposobu obróbki. W praktyce przekłada się to na stabilność częstotliwości, ale też na wrażliwość na temperaturę i starzenie, czyli powolny dryf parametrów w czasie. W projektach, które mają działać długo i bez ręcznej korekty, to właśnie ten kompromis decyduje o wyborze konkretnego typu elementu.
AT-cut i stroikowy tuning fork
W wyższych częstotliwościach zegarowych najczęściej spotykam kwarce AT-cut, bo dobrze łączą stabilność z wygodą użycia w oscylatorach mikrokontrolerów i układów komunikacyjnych. Dla 32.768 kHz standardem jest tuning fork, czyli kwarc stroikowy, który świetnie pasuje do układów czasu rzeczywistego i bardzo oszczędnych konstrukcji bateryjnych. To nie są zamienne warianty, tylko dwa różne narzędzia do dwóch różnych zadań.
To tłumaczy mechanikę, ale dopiero zastosowania pokazują, dlaczego ten element jest tak wszechobecny.
Gdzie kwarc pracuje na co dzień
Najczęściej kwarc spotkasz tam, gdzie trzeba utrzymać synchronizację albo czas bez ciągłej kalibracji. W prostych układach steruje zegarem mikrokontrolera, w modułach radiowych daje punkt odniesienia dla syntezy częstotliwości, a w RTC pozwala liczyć sekundy przy bardzo małym poborze prądu.
W systemach komunikacyjnych kwarc pracuje często jako referencja dla PLL, czyli pętli synchronizacji fazy, która mnoży albo dzieli częstotliwość odniesienia. Gdy zależy na czystym sygnale i małym jitterze, czyli małym rozmyciu zboczy, ten element nadal robi dużą różnicę, nawet jeśli cały układ jest dziś mocno cyfrowy.
| Zastosowanie | Typowa częstotliwość | Po co jest używany |
|---|---|---|
| RTC i zegarki | 32.768 kHz | Łatwe odmierzanie sekund przy minimalnym poborze mocy |
| Mikrokontrolery | 4 MHz, 8 MHz, 12 MHz, 16 MHz, 24 MHz i wyżej | Taktowanie CPU, UART, USB i innych peryferiów |
| Układy radiowe | 16 MHz, 19.2 MHz, 24 MHz, 26 MHz, 40 MHz | Referencja dla syntezy częstotliwości i stabilnej transmisji |
| Sprzęt pomiarowy i przemysłowy | Zależnie od projektu | Stabilność, synchronizacja, mniejszy dryf w długiej pracy |
| Automotive i urządzenia o podwyższonej niezawodności | Zależnie od projektu | Odporność temperaturowa i mechaniczna, często z kwalifikacją środowiskową |
Przeczytaj również: Wyświetlacz siedmiosegmentowy - Jak działa? Poradnik!
Dlaczego właśnie 32.768 kHz
Ta wartość to 215 Hz, więc układ cyfrowy może podzielić ją przez dwa piętnaście razy i dostać dokładnie 1 Hz. To prosty powód, dla którego zegarki, moduły RTC, liczniki czasu i energooszczędne sensory tak często wybierają właśnie ten zakres. W praktyce chodzi o wygodę dzielenia częstotliwości i o niski pobór mocy, a nie o przypadek.
Kiedy wiadomo już, gdzie kwarc pracuje, najważniejsze staje się pytanie o dobór parametrów do konkretnego układu.
Jak dobrać kwarc do konkretnego układu
Ja zawsze zaczynam od noty katalogowej mikrokontrolera albo układu RTC, a dopiero potem szukam samego kwarcu. Najpierw sprawdzam częstotliwość nominalną, wymagane obciążenie pojemnościowe i maksymalny ESR, czyli równoważną rezystancję szeregową, która mówi o stratach w rezonatorze. Jeśli te trzy rzeczy się nie zgadzają, dalsza optymalizacja zwykle tylko maskuje problem.
| Parametr | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| Częstotliwość nominalna | Docelowy zegar elementu, na przykład 32.768 kHz albo 16 MHz | Musi pasować do zegara układu, a nie tylko do "prawie podobnej" wartości |
| Load capacitance | Pojemność obciążenia widziana przez kwarc | Zły dobór przesuwa częstotliwość i może utrudnić start oscylatora |
| ESR | Straty elektryczne rezonatora | Zbyt wysoki ESR pogarsza wzbudzenie i start przy niskim napięciu |
| Drive level | Moc wydzielana w kwarcu podczas pracy | Zbyt duży drive level skraca życie elementu i psuje stabilność |
| Tolerancja i starzenie | Błąd początkowy i długoterminowy dryf częstotliwości | Ważne przy RTC, synchronizacji i urządzeniach pracujących latami |
| Zakres temperatury i obudowa | Warunki pracy i forma mechaniczna | Istotne w outdoorze, automotive i małych konstrukcjach SMD |
Warto też pamiętać o pojemnościach pasożytniczych ścieżek i wejść układu, które w praktyce często mieszczą się w okolicach 3-7 pF. Dlatego dwa identyczne kondensatory na schemacie nie oznaczają jeszcze idealnego dopasowania na płytce. Przy kwarcach 6 pF, 9 pF, 12.5 pF, 18 pF czy 20 pF różnica między teorią a realnym layoutem potrafi przesunąć częstotliwość bardziej, niż wydaje się na pierwszy rzut oka.
Jeśli projekt ma pracować w szerokim zakresie temperatur, zwracam też uwagę na starzenie i na zapas wzbudzenia, czyli to, czy oscylator ma dość energii, by uruchomić rezonator w każdych warunkach. Tego nie widać po samym symbolu na schemacie, ale w produkcie seryjnym wychodzi bardzo szybko.
Dobry dobór parametrów nie wystarczy jednak, jeśli sam typ elementu jest źle dopasowany do roli w układzie.
Kwarc, rezonator czy gotowy oscylator
W praktyce najczęściej wybór sprowadza się do trzech opcji. Sam kwarc jest najtańszy i najczystszy z punktu widzenia sygnału, ale wymaga poprawnie zaprojektowanego oscylatora. Ceramiczny rezonator jest prostszy, lecz mniej dokładny. Gotowy oscylator kwarcowy, zwłaszcza XO albo TCXO, zdejmują z projektanta sporą część ryzyka, ale kosztują więcej i zajmują zwykle więcej miejsca.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy wybrałbym |
|---|---|---|---|
| Sam kwarc | Najniższy koszt, bardzo dobra dokładność, niski jitter | Wymaga poprawnego oscylatora i dobrego layoutu | Mikrokontrolery, RTC, układy, w których można dopracować PCB |
| Ceramiczny rezonator | Prostszy start, mniej elementów pomocniczych | Mniejsza dokładność i stabilność niż w kwarcu | Proste urządzenia konsumenckie, gdy czas nie jest krytyczny |
| XO / TCXO | Gotowy sygnał zegarowy, łatwy start, dobra stabilność | Większy koszt, pobór mocy i zwykle większy rozmiar | Układy radiowe, synchronizacja, trudne warunki temperaturowe |
Jeżeli projekt ma być możliwie prosty, a dokładność nie jest krytyczna, ceramiczny rezonator bywa wystarczający. Gdy liczy się precyzja czasu, synchronizacja radiowa albo stabilność w temperaturze, kwarc albo TCXO wygrywa niemal od razu. Przy urządzeniach bateryjnych patrzę jeszcze na start-up i pobór mocy, bo tańsze rozwiązanie nie zawsze oznacza mniejszy koszt w całym cyklu życia.
W praktyce największe różnice widać nie na katalogowym rysunku, tylko na gotowej płytce i podczas pierwszych testów.
Najczęstsze błędy przy projekcie i uruchamianiu
Najczęstszy błąd, który widzę, to traktowanie kwarcu jak elementu "wstaw i zapomnij". W rzeczywistości nawet mały błąd w doborze kondensatorów, zbyt długie ścieżki albo ignorowanie ESR potrafią zatrzymać oscylator albo przesunąć częstotliwość na tyle, że cały układ zaczyna zachowywać się losowo.| Objaw | Prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Układ nie startuje | Zbyt mały zapas wzbudzenia, zła pojemność obciążenia, zbyt długie ścieżki | Nota katalogowa MCU, ESR kwarcu, layout wokół pinów OSC |
| Czas lub częstotliwość się rozjeżdża | Nieprawidłowe CL, pomylenie rezonansu szeregowego z równoległym | Typ kwarcu i wartości kondensatorów |
| Oscylator startuje tylko czasami | Za mały margines wzbudzenia, zakłócenia zasilania, zbyt agresywny layout | Decoupling, prowadzenie masy, długość ścieżek |
| Problem rośnie wraz z temperaturą | Niedopasowany zakres pracy lub zbyt słaba stabilność temperaturowa | Specyfikację elementu i warunki środowiskowe |
| Zużycie rośnie lub element starzeje się szybciej | Zbyt duży drive level | Parametry oscylatora i dopuszczalną moc dla kwarcu |
Warto też uważać na mylenie rezonansu szeregowego i równoległego, bo nie każdy kwarc pracuje w tym samym układzie i nie każdy oscylator wybaczy pomyłkę. W praktyce najbezpieczniej jest trzymać się dokładnie tego wariantu, który przewidział producent mikrokontrolera lub modułu RTC, zamiast zakładać, że "prawie taki sam" element zadziała tak samo.
Jeśli chcesz, żeby układ działał nie tylko na stole, ale też po miesiącach w terenie, trzeba domknąć jeszcze kilka szczegółów montażowych i testowych.
Co sprawdza się, gdy układ ma działać długo i bez niespodzianek
- Trzymaj kwarc możliwie blisko pinów OSC, bo każdy dodatkowy milimetr ścieżki zwiększa ryzyko zakłóceń i pojemności pasożytniczych.
- Dobieraj kondensatory na podstawie noty katalogowej, a nie z przyzwyczajenia po poprzednim projekcie.
- Sprawdzaj start układu w skrajnych temperaturach, nie tylko w temperaturze pokojowej.
- W konstrukcjach bateryjnych kontroluj nie tylko sam kwarc, ale cały tor zegarowy, bo to on decyduje o realnym poborze prądu.
- Gdy precyzja ma zejść do pojedynczych ppm, rozważ TCXO zamiast zwykłego kwarcu.
- W projektach przemysłowych i automotive szukaj elementów z odpowiednią kwalifikacją środowiskową, na przykład AEC-Q200 dla pasywnych komponentów.
W praktyce najlepiej działa prosta zasada: najpierw rola układu, potem częstotliwość, potem parametry elektryczne, a dopiero na końcu obudowa i cena. Przy takim podejściu kwarc przestaje być przypadkowym dodatkiem i staje się świadomie dobranym elementem toru czasowego, który realnie poprawia stabilność całego projektu.
