Pod hasłem ne555 ciekawe projekty kryją się zwykle układy, które da się zbudować szybko, tanio i bez mikrokontrolera. W praktyce najlepiej sprawdzają się takie konstrukcje, które uczą czegoś konkretnego: pracy z czasem, częstotliwością, progiem wyzwalania albo sterowaniem obciążeniem. Poniżej pokazuję, które pomysły mają realny sens, jak dobrać wersję układu i co zrobić, żeby pierwszy montaż nie skończył się frustrującym szukaniem błędu w połączeniach.
NE555 najlepiej sprawdza się tam, gdzie liczą się prostota, niski koszt i szybki efekt
- Najbardziej praktyczne układy to migacz LED, timer monostabilny, generator dźwięku, czujnik zmierzchu i prosty PWM.
- Klasyczny NE555 jest wygodny do nauki i zasilania 5-15 V, ale przy bateriach lepiej wypadają wersje CMOS.
- Wyjście układu potrafi sterować niewielkimi obciążeniami, lecz przy przekaźnikach i silnikach bezpieczniej dodać tranzystor.
- Najczęstsze problemy to brak kondensatora odsprzęgającego, zła numeracja pinów i zbyt długie przewody na płytce stykowej.
- Jeśli chcesz efektu „wow”, zacznij od projektu z dźwiękiem albo regulacją jasności, nie od samego migania LED.
Dlaczego ten timer nadal jest jednym z najlepszych układów do nauki elektroniki
W praktyce traktuję 555 jak trzy narzędzia w jednej kostce. W trybie monostabilnym robi pojedynczy impuls, w astabilnym generuje przebieg prostokątny, a w bistabilnym zachowuje się jak prosty przerzutnik. To właśnie ta prostota sprawia, że układ tak dobrze nadaje się do nauki: widać od razu, jak kondensator, rezystor i próg napięciowy przekładają się na zachowanie całego montażu.
Według dokumentacji TI klasyczny NE555 pracuje w zakresie 4,5-16 V, ma typowy pobór około 2 mA i wyjście zdolne źródłować lub pochłaniać do 200 mA. Ja mimo tego nadal nie traktuję go jak uniwersalnego sterownika mocy, ale do LED-ów, piezo, małych sygnałów i prostych przekaźników jest to bardzo wygodny start.
Najciekawsze projekty, które naprawdę warto zbudować na NE555
Jeśli ktoś pyta mnie o najlepszy pierwszy projekt, zwykle nie podaję jednego „najlepszego” układu, tylko kilka scenariuszy. Inaczej wybieram coś dla osoby, która chce zobaczyć migające diody, a inaczej dla kogoś, kto potrzebuje prostego timera do realnego zastosowania.
| Projekt | Poziom | Koszt orientacyjny | Co daje w praktyce |
|---|---|---|---|

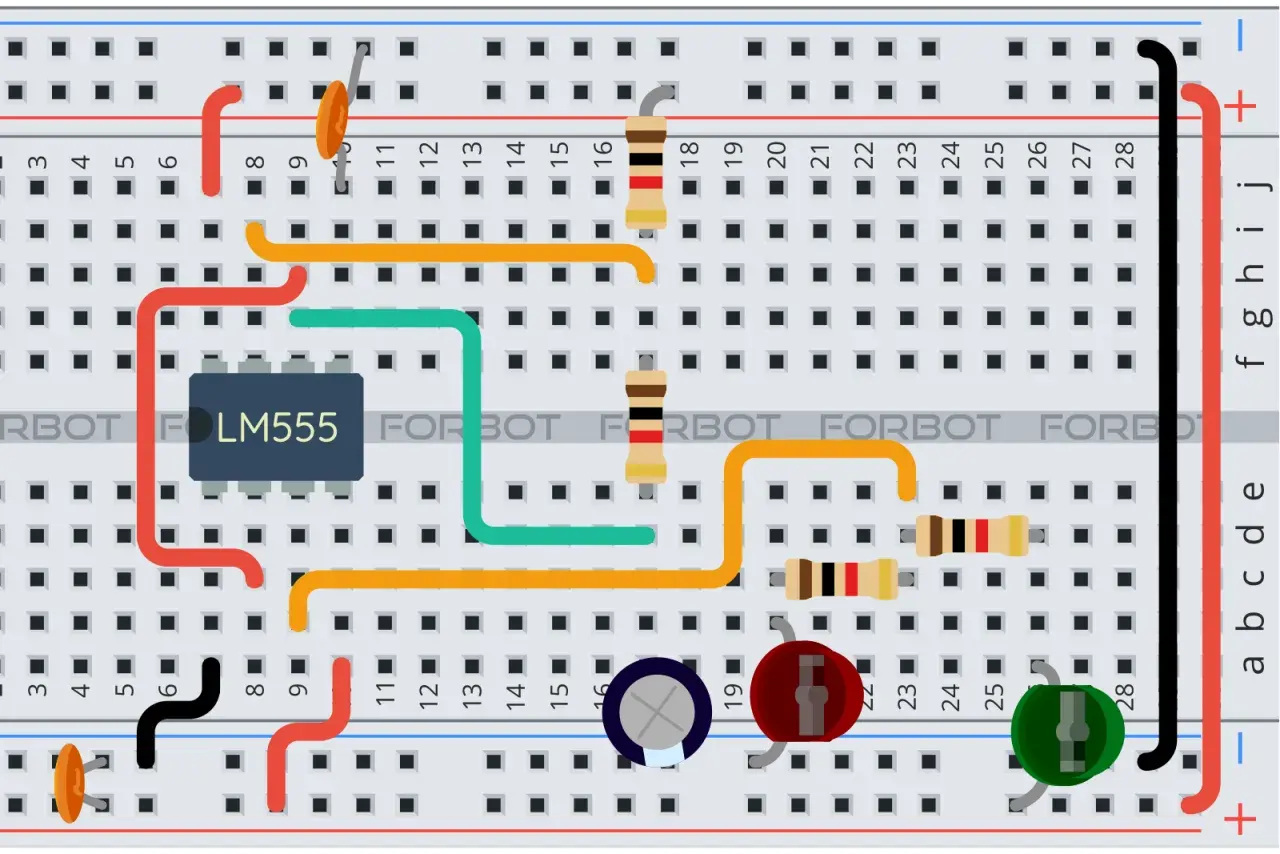

| Migacz LED lub sekwencer świateł | Łatwy | 5-15 zł | Pokazuje astabilną pracę układu i pozwala szybko sprawdzić, czy wszystko działa. |
| Generator dźwięku lub prosta sirena | Łatwy-średni | 10-20 zł | Daje efekt „wow” i uczy, jak NE555 steruje częstotliwością tonu w piezo lub małym głośniku. |
| Timer opóźniający załączenie | Średni | 10-25 zł | Pokazuje tryb monostabilny i nadaje się do przycisku, lampki lub przekaźnika. |
| Czujnik zmierzchu | Średni | 12-25 zł | Łączy NE555 z LDR i pokazuje, jak wykorzystać progi wyzwalania do automatyki świetlnej. |
| PWM dimmer LED lub regulacja wentylatora | Średni | 15-35 zł | Uczy regulacji wypełnienia impulsu, czyli jednej z najbardziej praktycznych funkcji tego układu. |
| Gra reakcyjna lub prosty układ „kto pierwszy” | Średni | 20-40 zł | Łączy 555 z przyciskami i LED-ami, więc daje bardziej interaktywny projekt niż samo miganie. |
Jeśli zależy mi na szybkim sukcesie, wybieram migacz LED albo generator dźwięku. Gdy chcę czegoś naprawdę użytecznego, lepiej sprawdza się timer opóźniający albo PWM, bo po złożeniu zostaje mi układ, który da się wykorzystać poza samą zabawą na płytce stykowej.
Jak dobrać projekt do tego, co już masz w szufladzie
Najłatwiej wybrać projekt nie po nazwie, tylko po tym, co już masz. Ja zwykle zaczynam od sprawdzenia zasilania, a dopiero potem patrzę, czy dołożę tranzystor, MOSFET albo przekaźnik. Dzięki temu nie kończę z projektem, który działa tylko na schemacie i wymaga zakupów większych niż sam układ scalony.
| Co masz pod ręką | Najlepszy kierunek | Dlaczego to ma sens |
|---|---|---|
| LED-y, rezystory i kondensatory | Migacz lub sekwencer | Najmniej części i najszybsza weryfikacja poprawności montażu. |
| Przycisk i buzzer piezo | Timer monostabilny albo prosty alarm | Łatwo zobaczyć pojedynczy impuls i wyjście dźwiękowe bez dodatkowej logiki. |
| LDR lub fotorezystor | Czujnik zmierzchu | To naturalne połączenie z progami wyzwalania wejść TRIG i THRES. |
| Tranzystor MOSFET lub mały przekaźnik | PWM dimmer albo timer opóźniający | Układ od razu steruje czymś praktycznym, a nie tylko diodą kontrolną. |
| Zasilanie 3 V lub bateria pastylkowa | Wersja CMOS | Klasyczny NE555 zwykle wymaga wyższego napięcia i jest mniej przyjazny dla małych baterii. |
Właśnie tak wybieram projekty z 555: od części, nie od ambicji. To prosty filtr, ale oszczędza najwięcej czasu, bo od razu pokazuje, czy projekt ma sens w realnym warsztacie, a nie tylko w opisie z internetu.
Jak zbudować układ, żeby od razu działał stabilnie
W 555 najbardziej zdradliwe są drobiazgi, nie sam schemat. Jeśli układ zachowuje się losowo, ja najpierw sprawdzam zasilanie i kondensator odsprzęgający, a dopiero później wracam do wartości rezystorów i kondensatora czasowego.
- Dodaj 100 nF przy zasilaniu. Umieszczam go jak najbliżej pinów VCC i GND, bo bez niego układ łatwo łapie zakłócenia z LED-ów, buzzera albo przekaźnika.
- Trzymaj krótko przewody do pinu 2 i 6. To wejścia wrażliwe na zakłócenia, więc na płytce stykowej im krótsza ścieżka, tym mniej niespodzianek.
- Pin 5 zwykle warto odfiltrować. Często daję tam niewielki kondensator do masy, bo to stabilizuje układ w prostych, „żywych” montażach.
- Przy przekaźniku lub silniku dodaj tranzystor i diodę. Nawet jeśli sam 555 wytrzyma sporo, obciążenie indukcyjne potrafi generować szpilki, które psują całość.
- Nie przesadzaj z wartościami RC. Przy bardzo dużych rezystorach i elektrolitach dokładność czasu siada, a przy długich opóźnieniach lepiej zakładać tolerancję niż idealny wynik.
Jeśli mam złapać stabilność od razu, testuję układ najpierw z najprostszym obciążeniem, zwykle LED-em przez rezystor. Dopiero potem dokładam buzzer, przekaźnik albo większą logikę sterującą, bo wtedy łatwiej odróżnić błąd montażu od problemu z samą ideą projektu.
Kiedy lepiej wybrać CMOS-ową wersję zamiast klasycznego NE555
Jeśli projekt ma działać z baterii, ja od razu patrzę na wersję CMOS. W notach katalogowych dla TS555 podaje się typowy pobór 110 µA przy 5 V, podczas gdy klasyczny NE555 w tym samym porównaniu schodzi mniej więcej do 3 mA. W praktyce oznacza to wyraźnie lepszy czas pracy w prostym alarmie bateryjnym, lampce nocnej albo przenośnym timerze.
Jeśli z kolei masz płytkę pod klasyczny układ, LM555 jest bezpośrednim zamiennikiem NE555, więc nie trzeba przebudowywać projektu od zera. To wygodne, bo możesz zacząć od taniego i dobrze znanego układu, a później przejść na wersję oszczędniejszą bez zmiany logiki całego montażu.
| Wersja | Najmocniejsza strona | Kiedy wybrać | Na co uważać |
|---|---|---|---|
| NE555 / LM555 | Duża odporność, prosty start, szeroka dostępność | Projekty 5-15 V, LED-y, timery, proste sterowanie | Wyższy pobór prądu niż w wersjach CMOS |
| TS555 | Bardzo mały pobór energii i wysoka częstotliwość pracy | Układy bateryjne, niskie napięcia, lżejsze zasilanie | Warto przemyśleć dobór elementów, jeśli projekt ma być „na szybko” z klasycznego NE555 |
| TLC555 | Niskie zużycie energii i praca od niższych napięć | Małe urządzenia przenośne, zasilanie 3-5 V | Przy większym obciążeniu i tak lepiej dodać tranzystor |
Jeżeli mam powiedzieć wprost, klasyczny NE555 wybieram do nauki i do prostych, „warsztatowych” układów. CMOS-owe odpowiedniki biorę wtedy, gdy projekt ma być oszczędny, ma działać z małej baterii albo ma pracować szybciej i czyściej przy niższym napięciu.
Najczęstsze błędy, które psują pierwszy montaż
Najwięcej problemów widzę nie w samym układzie, tylko w pośpiechu. To dlatego pierwsze uruchomienie NE555 zawsze robię spokojnie, bez dokładania od razu wszystkich dodatków, które mogą zamaskować prawdziwy błąd.
- Pomylenie orientacji układu. W obudowie DIP-8 liczy się widok z góry i łatwo obrócić kostkę o 180 stopni.
- Brak kondensatora odsprzęgającego. To najprostszy sposób, żeby układ zachowywał się niestabilnie przy włączaniu obciążenia.
- Zbyt długie przewody do wejść wyzwalających. Na płytce stykowej takie połączenia potrafią łapać zakłócenia z ręki, zasilacza i sąsiednich przewodów.
- Bezpośrednie sterowanie cewki bez zabezpieczenia. Przekaźnik i silnik to nie LED, więc trzeba myśleć o diodzie i tranzystorze, a nie tylko o wyjściu układu.
- Przecenianie dokładności elementów. Elektrolit, potencjometr i tanie rezystory mają tolerancję, która przy dłuższych czasach robi już zauważalną różnicę.
Jeśli po złożeniu coś nie działa, najpierw sprawdzam tylko trzy rzeczy: zasilanie, masę i poprawność numeracji pinów. To banalne, ale właśnie na tym etapie wychodzi większość problemów i oszczędza najwięcej czasu.
Od czego zacząłbym, gdybym miał tylko jedną płytkę stykową
Gdybym miał zacząć od zera, najpierw zbudowałbym migacz LED, potem timer monostabilny z przyciskiem, a dopiero na końcu prosty PWM albo sirenę. Taka kolejność daje szybki feedback i pokazuje trzy najważniejsze zastosowania 555 bez wrzucania zbyt wielu zmiennych naraz.
- Najpierw migacz, żeby sprawdzić zasilanie i układ połączeń.
- Później timer z przyciskiem, żeby zrozumieć wyzwalanie i pojedynczy impuls.
- Na końcu PWM lub generator dźwięku, żeby połączyć czas z realnym efektem użytkowym.
To jest dla mnie najlepsza droga do sensownych projektów z 555: najpierw prosty efekt, potem kontrola czasu, na końcu praktyczne sterowanie obciążeniem. Wtedy każdy kolejny układ przestaje być kolejnym schematem, a zaczyna być świadomą modyfikacją poprzedniego.
