Katoda to nie jest po prostu „zawsze minus” ani „zawsze plus”. Jej polaryzacja zależy od tego, czy mówimy o diodzie, LED, baterii czy o procesie elektrolizy, a to rozróżnienie ma znaczenie przy podłączaniu elementów, czytaniu schematów i unikaniu uszkodzeń układu. W tym tekście wyjaśniam to prosto, ale bez uproszczeń, tak żeby dało się od razu wykorzystać tę wiedzę w praktyce.
Najkrótsza odpowiedź, zanim wejdziesz w szczegóły
- W diodach i LED-ach katoda jest zwykle stroną ujemną względem anody podczas przewodzenia.
- W bateriach i ogniwach galwanicznych katoda bywa dodatnia, bo zależy to od tego, czy układ oddaje energię.
- W elektrolizie katoda jest elektrodą ujemną i to do niej wędrują kationy.
- Na obudowie diody katodę często oznacza pasek, a w LED-ach krótsza nóżka i spłaszczona krawędź obudowy.
- Najpewniej rozpoznasz ją po symbolu na schemacie albo miernikiem w trybie testu diody.
Dlaczego katoda nie ma jednej stałej polaryzacji
Najwięcej zamieszania bierze się stąd, że słowo „katoda” oznacza coś trochę innego w elektrochemii i coś trochę innego w elektronice użytkowej. Ja trzymam się jednej zasady: najpierw ustalam, czy opis dotyczy reakcji chemicznej, czy przepływu prądu przez element półprzewodnikowy. Dopiero potem sensownie odpowiadam, czy katoda jest „plusem”, czy „minusem”.
W elektrochemii katoda to elektroda, na której zachodzi redukcja, czyli przyjmowanie elektronów. W elektronice natomiast często interesuje nas kierunek przepływu prądu umownego, a nie sam proces chemiczny. To właśnie dlatego jedna definicja nie wystarcza do wszystkich przypadków.
| Kontekst | Katoda | Co z tego wynika w praktyce |
|---|---|---|
| Dioda lub LED w przewodzeniu | Strona ujemna względem anody | Prąd umowny płynie od anody do katody |
| Bateria lub ogniwo podczas oddawania energii | Strona dodatnia | To najczęstsze źródło pomyłek przy nauce podstaw |
| Elektroliza | Strona ujemna | Do katody migrują kationy i tam zachodzi redukcja |
Z mojego doświadczenia wynika, że jeśli ktoś pomyli te trzy konteksty, później myli też anody, kierunek prądu i symbol na schemacie. Dlatego lepiej od razu zobaczyć różnice, niż zapamiętywać jedną zbyt prostą regułę. To prowadzi prosto do diod, bo tam katoda jest najczęściej spotykana w praktyce hobbystycznej i edukacyjnej.
W diodach i LED-ach katoda zwykle jest stroną ujemną
W klasycznej diodzie prostowniczej katoda i anoda tworzą element jednokierunkowy. Gdy anoda jest dodatnia względem katody, dioda przewodzi. Gdy biegunowość odwrócisz, dioda przechodzi w stan zaporowy i prąd nie płynie. W prostych układach to właśnie katoda jest stroną, która w praktyce często kojarzy się z „minusem”.
W symbolu diody łatwo to sprawdzić: kreska oznacza katodę. Strona „grotu” symbolu wskazuje kierunek umownego przepływu prądu od anody do katody. To ma znaczenie przy prostownikach, zabezpieczeniach przed odwrotną polaryzacją i w niemal każdym układzie z diodą sygnałową.W LED-ach zasada jest taka sama, ale dochodzi jeszcze kwestia napięcia przewodzenia. Dla zwykłej diody krzemowej wynosi ono zwykle około 0,6-0,7 V, a dla LED zależy od koloru i konstrukcji, najczęściej mieści się w przedziale około 1,8-3,3 V. Jeśli podłączysz LED odwrotnie, zwykle po prostu nie zaświeci, ale przy większym napięciu wstecznym możesz ją uszkodzić.
Jest jeszcze jeden ważny wyjątek, który początkujących zaskakuje: dioda Zenera. W wielu układach jej katoda bywa podłączona do dodatniego bieguna zasilania, bo element pracuje w kierunku zaporowym i stabilizuje napięcie. To dobry przykład na to, że sama nazwa „katoda” niczego nie rozstrzyga bez znajomości roli elementu w układzie.
Jeśli rozumiesz już diody, zostaje druga pułapka: baterie i elektroliza, gdzie definicja katody działa poprawnie, ale znaki napięcia wyglądają inaczej niż w prostym układzie z LED-em.
W bateriach i elektrolizie reguła wygląda inaczej

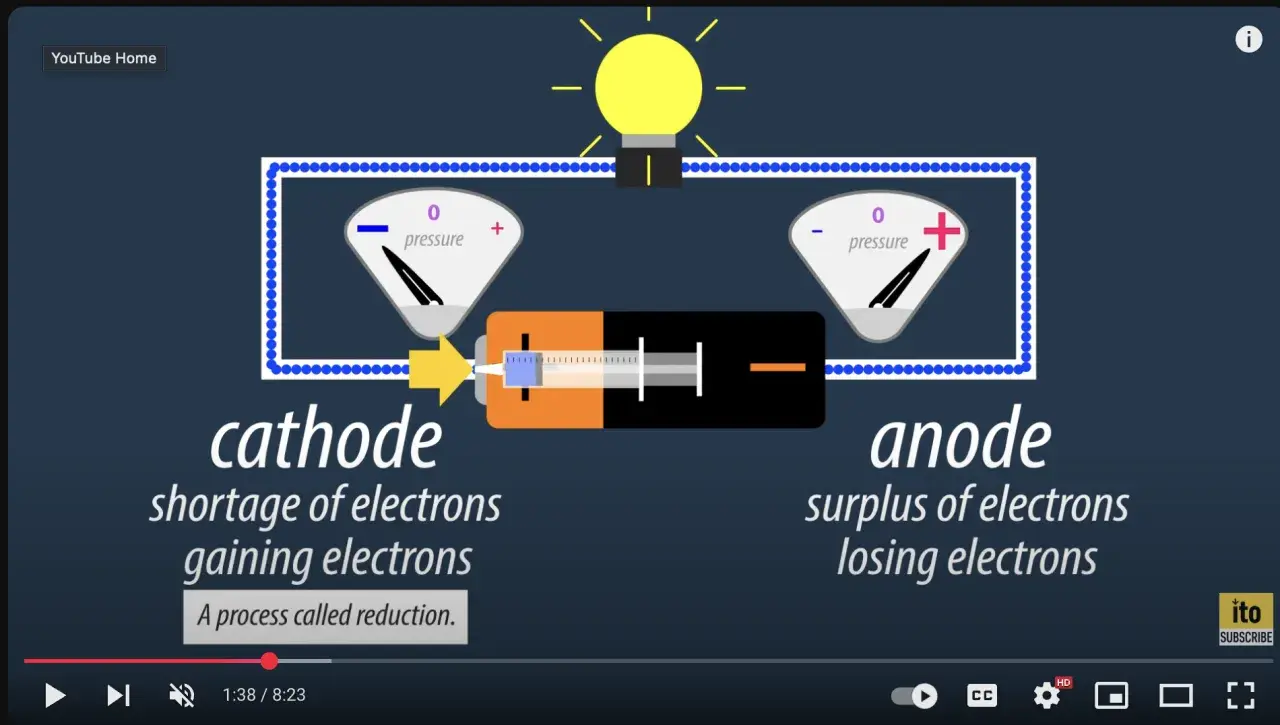

W baterii, gdy układ oddaje energię do odbiornika, katoda jest dodatnia. To częsty punkt zapalny, bo wiele osób próbuje przenieść intuicję z diody na ogniwo elektrochemiczne i wychodzi im błędny wniosek. Tymczasem tutaj decyduje to, czy mówimy o źródle energii, czy o odbiorniku wymuszającym reakcję chemiczną.
W elektrolizie sytuacja jest jeszcze bardziej wyraźna: katoda jest elektrodą ujemną. Do tej elektrody wędrują dodatnio naładowane jony, czyli kationy, a na jej powierzchni zachodzi redukcja. W praktyce to właśnie dlatego procesy takie jak galwanizacja, rafinacja metali czy rozkład związków chemicznych wymagają precyzyjnego ustawienia biegunów.
Najprościej zapamiętać to tak: w ogniwie oddającym energię katoda jest dodatnia, a w układzie elektrolitycznym katoda jest ujemna. Ta jedna różnica potrafi wyjaśnić większość sporów o to, gdzie jest „plus”, a gdzie „minus”.
Gdy już rozumiesz logikę układu, pozostaje jeszcze praktyka: trzeba umieć katodę rozpoznać na obudowie elementu i na schemacie, bez zgadywania.
Jak rozpoznać katodę na obudowie i na schemacie
W praktyce najważniejsze nie jest samo zapamiętanie definicji, tylko szybkie rozpoznanie strony katody. Na schemacie jest to łatwe, ale na stole z częściami bywa już mniej oczywiste. Ja zwykle sprawdzam trzy rzeczy: symbol, oznaczenie na obudowie i test miernikiem.
Na schemacie
- W symbolu diody kreska oznacza katodę.
- Prąd umowny płynie od anody do katody, więc kierunek symbolu od razu pokazuje właściwe połączenie.
- W LED-ach symbol ma dodatkowe strzałki na zewnątrz, ale sama katoda nadal pozostaje po stronie kreski.
Przeczytaj również: Kondensator odsprzęgający - jak go używać, by uniknąć błędów?
Na obudowie i miernikiem
- W diodach osiowych pasek na obudowie zwykle wskazuje katodę.

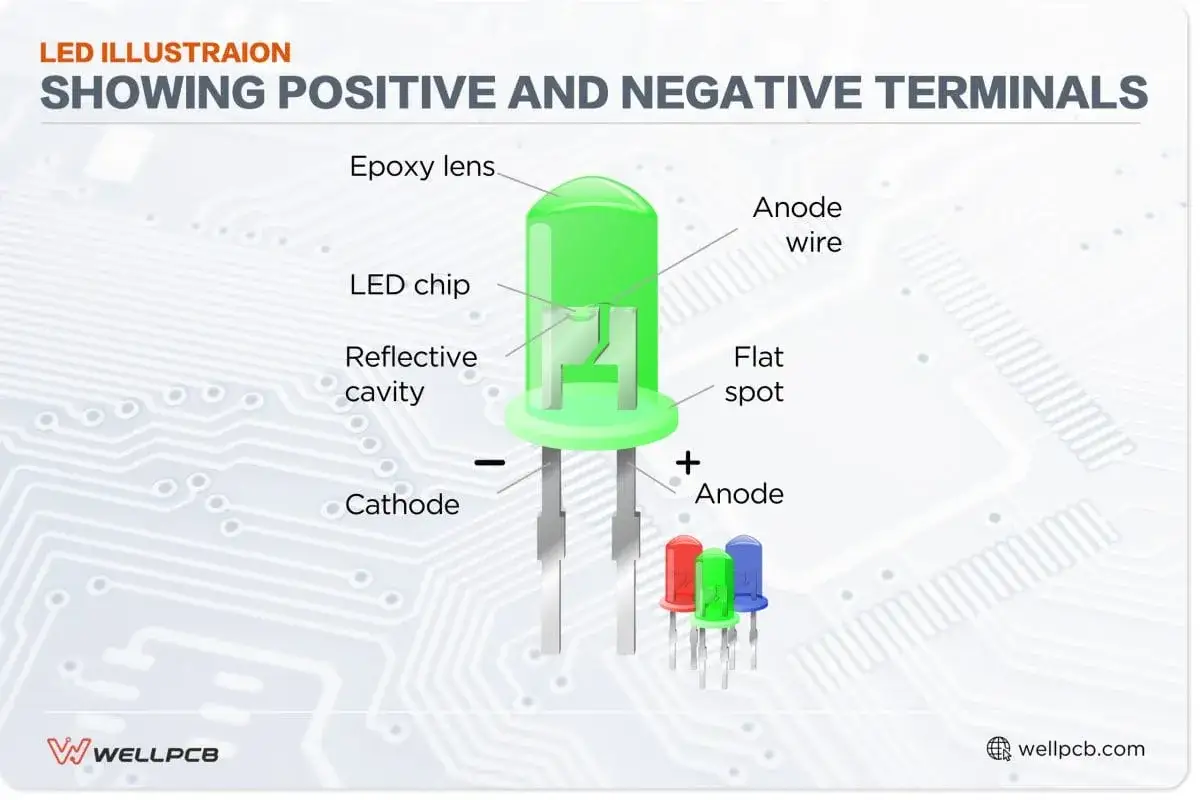

- W LED-ach krótsza nóżka to zazwyczaj katoda, a spłaszczona ścianka obudowy też pomaga ją rozpoznać.
- W trybie testu diody multimetr zwykle pokazuje przewodzenie, gdy czerwona sonda jest na anodzie, a czarna na katodzie.
- W elementach SMD najlepiej sprawdzać datasheet, bo oznaczenia zależą od producenta i typu obudowy.
To właśnie tutaj najczęściej oszczędza się czas. Zamiast zastanawiać się, czy katoda to plus czy minus, lepiej odczytać oznaczenie i sprawdzić je miernikiem. Taki nawyk od razu zmniejsza liczbę błędów montażowych, a to prowadzi do kolejnego ważnego tematu: co zwykle psuje działanie układu.
Najczęstsze pomyłki, które robią największą różnicę
Największy błąd to traktowanie katody jako zawsze ujemnej albo zawsze dodatniej. Drugim klasykiem jest mieszanie definicji z elektrochemii i elektroniki, przez co ktoś poprawnie pamięta „katodę”, ale źle ją stosuje w praktyce. Trzeci problem pojawia się przy LED-ach: element świeci tylko po prawidłowym podłączeniu, więc odwrócenie biegunów natychmiast pokazuje, że coś jest nie tak.
Warto też uważać na zbyt szybkie wnioski z wyglądu elementu. Pasek na diodzie osiowej zwykle pomaga, ale w innych typach elementów oznaczenia mogą wyglądać inaczej. Dlatego w bardziej odpowiedzialnych układach nie ufam wyłącznie pamięci wzrokowej, tylko sprawdzam symbol albo notę katalogową.
Przy LED-ach znaczenie ma jeszcze ograniczenie prądu. Nawet jeśli katoda i anoda są podłączone poprawnie, brak rezystora szeregowego może uszkodzić diodę. To szczególnie ważne w prostych projektach edukacyjnych, gdzie najpierw wszystko działa przez kilka sekund, a potem element po prostu przestaje świecić.
Na koniec zostaje prosty filtr, którego używam przed uruchomieniem układu, bo najlepiej porządkuje cały temat bez zbędnej teorii.
Jedna reguła, która oszczędza większość pomyłek
Jeśli mam sprawdzić polaryzację bez długiego rozważania, idę zawsze tą samą drogą: najpierw ustalam rodzaj elementu, potem patrzę na schemat, a dopiero na końcu na obudowę. W diodzie i LED patrzę na kreskę oraz oznaczenie katody, w baterii sprawdzam, czy mówimy o rozładowaniu czy o ładowaniu, a w elektrolizie pamiętam, że liczy się przebieg reakcji chemicznej, nie intuicja z półprzewodników.
- Jeśli element ma pasek, traktuję go jako punkt odniesienia dla katody.
- Jeśli mam wątpliwość, mierzę element zamiast zgadywać.
- Jeśli układ ma działać stabilnie, sprawdzam też prąd, nie tylko biegunowość.
