Spadek napięcia na diodzie decyduje o tym, ile energii układ odda w cieple, jak dobrać rezystor i czy prostownik albo zabezpieczenie zadziała zgodnie z założeniem. To właśnie napięcie przewodzenia diody bywa źródłem najprostszych, ale też najdroższych w skutkach błędów projektowych, zwłaszcza gdy ktoś traktuje je jak stałą liczbę zamiast parametr zależny od warunków pracy.
Najważniejsze fakty, które warto znać przed projektem z diodą
- Wartość Vf zależy od materiału złącza, prądu i temperatury, więc nie da się jej opisać jedną uniwersalną liczbą.
- Dla diody krzemowej typowy spadek to zwykle około 0,6-0,8 V przy umiarkowanym obciążeniu, ale przy większym prądzie rośnie.
- Schottky daje mniejszy spadek napięcia, lecz zwykle kosztem większego prądu wstecznego i niższego napięcia blokowania.
- LED-y mają wyraźnie wyższe Vf niż zwykłe diody i niemal zawsze wymagają ograniczenia prądu.
- W praktyce trzeba patrzeć na materiał, prąd i temperaturę, bo samo hasło napięcie przewodzenia diody nie wystarcza.
Co naprawdę oznacza spadek na diodzie
Najkrócej mówiąc, chodzi o napięcie, przy którym dioda zaczyna przewodzić prąd w kierunku przewodzenia i robi to w sposób użyteczny dla układu. To nie jest jednak twardy próg, jak przełącznik włączony albo wyłączony. Charakterystyka złącza pn jest nieliniowa, więc prąd rośnie stopniowo, a nie skokowo.
Ja traktuję ten parametr jako część całej charakterystyki prądowo-napięciowej, a nie jako magiczną granicę. Dlatego zapis „0,7 V” trzeba czytać ostrożnie. W praktyce oznacza on raczej typową wartość dla krzemowej diody w określonym punkcie pracy niż uniwersalną odpowiedź na każde pytanie o działanie diody.
To ważne, bo od tego zależy nie tylko poprawność działania obwodu, ale też jego sprawność. Im wyższy spadek napięcia przy danym prądzie, tym większa część energii zamienia się w ciepło. Gdy zrozumiesz tę zależność, łatwiej będzie ocenić, czy dioda pasuje do konkretnego zastosowania.
Gdy już wiesz, że nie ma jednej sztywnej liczby, sensownie jest zobaczyć, jakie zakresy spotyka się najczęściej w praktyce.
Jakie wartości spotkasz w praktyce
W codziennych układach najczęściej liczą się cztery grupy diod: prostownicze krzemowe, Schottky, germanowe i LED. Każda z nich zachowuje się inaczej, bo ma inną budowę i inne przeznaczenie. Poniższa tabela porządkuje te różnice bez udawania, że jedna wartość załatwia cały temat.
| Typ diody | Typowy spadek napięcia | Co to oznacza w praktyce |
|---|---|---|
| Dioda krzemowa prostownicza | Około 0,6-1,1 V | Uniwersalna, tania, dobra do prostowania i ochrony przed odwrotną polaryzacją, ale traci więcej mocy niż Schottky. |
| Schottky | Około 0,15-0,45 V | Świetna tam, gdzie każdy setny wolta ma znaczenie, na przykład w zasilaniu bateryjnym i układach o małym zapasie napięcia. |
| Dioda germanowa | Około 0,2-0,3 V | Spotykana rzadziej, dziś głównie w niszowych zastosowaniach, np. detekcji sygnałów lub klasycznych układach audio. |
| LED czerwona | Około 1,8-2,2 V | Wymaga ograniczenia prądu; sama dioda nie „ustawia” poboru, więc bez rezystora albo drivera szybko się przegrzeje. |
| LED zielona lub żółta | Około 2,0-2,4 V | Wartość zależy od technologii, ale zwykle jest wyższa niż w czerwonej, więc dobór rezystora trzeba przeliczyć osobno. |
| LED niebieska lub biała | Około 2,8-3,4 V | Typowa w nowoczesnym oświetleniu i elektronice użytkowej, ale bardzo czuła na prąd i temperaturę. |
| Schottky SiC | Około 1,4-1,8 V | Stosowana w zastosowaniach wysokomocowych i wysokotemperaturowych, gdy ważna jest odporność, a nie tylko niski spadek. |
Najważniejszy wniosek z tej tabeli jest prosty: porównywanie diod bez znajomości warunków pomiaru prowadzi do błędnych decyzji. Ta sama dioda może wyglądać „oszczędnie” przy małym prądzie, a przy dużym obciążeniu przestać być korzystna energetycznie.
Właśnie dlatego następny krok to zrozumienie, co konkretnie przesuwa Vf w górę albo w dół.
Od czego zależy napięcie przewodzenia
W praktyce decydują cztery rzeczy: materiał, prąd, temperatura i technologia wykonania. To zestaw, który bardzo często upraszcza się do jednego parametru w tabelce, a potem projekt zaczyna zachowywać się inaczej niż zakładano.
Materiał złącza
Krzem, german i struktura Schottky mają różne własności fizyczne, więc ich charakterystyki są inne już z definicji. Krzemowa dioda prostownicza zwykle wymaga wyższego spadku niż Schottky, a LED dodatkowo zamienia część energii na światło, dlatego jej Vf jest wyraźnie większe.
Prąd roboczy
To jeden z najczęściej pomijanych czynników. Vf nie jest stałe, tylko rośnie wraz z prądem. Dioda, która przy 1 mA wygląda niewinnie, przy 1 A może zachowywać się zupełnie inaczej. Z tego powodu dane z noty katalogowej trzeba czytać zawsze przy konkretnym punkcie testowym.
Temperatura
Dla złącz krzemowych wzrost temperatury zwykle obniża napięcie przewodzenia przy stałym prądzie, w przybliżeniu o kilka miliwoltów na stopień Celsjusza. Schottky też wykazuje taki kierunek zmian, a w układach z kilkoma diodami równolegle może to wpływać na rozkład prądu między elementami. W LED-ach zależność jest równie ważna, bo zmiana temperatury wpływa i na Vf, i na jasność.
Przeczytaj również: Transparent OLED - czy to technologia dla Twojego projektu?
Technologia i obudowa
Dwuelementowo brzmi to banalnie, ale ma znaczenie. Inna struktura, inna powierzchnia złącza i inne odprowadzanie ciepła powodują, że dwie diody z pozoru podobne mogą mieć wyraźnie różne parametry w praktyce. Przy większych prądach różnica między małą diodą sygnałową a elementem mocy potrafi być bardzo duża.
To właśnie dlatego w notach katalogowych nie wystarczy jedna liczba przy nazwie elementu. Następny krok to umieć poprawnie odczytać wykresy i wykonać prosty pomiar bez fałszywych wniosków.
Jak czytać notę katalogową i poprawnie mierzyć Vf
Jeśli mam doradzić jedną rzecz początkującemu elektronikowi, to byłaby ona taka: zawsze sprawdzaj, przy jakim prądzie producent podaje Vf. Bez tego nawet pozornie precyzyjna wartość niewiele mówi. W dokumentacji często znajdziesz zapis w stylu „Vf przy If = 20 mA” albo „Vf przy If = 1 A”, i to właśnie ten kontekst jest kluczowy.
Multimetr w trybie testu diody daje szybki pogląd, czy złącze przewodzi, ale nie zastępuje pomiaru roboczego. Tester zwykle podaje mały prąd, więc otrzymana wartość jest dobra do identyfikacji elementu, lecz nie do obliczania strat w rzeczywistym układzie.
- Sprawdź w nocie katalogowej prąd testowy, przy którym podano Vf.
- Ustaw zasilacz z rezystorem szeregowym, żeby nie przeciążyć diody.
- Zwiększ prąd do warunków zbliżonych do docelowych.
- Zmierz napięcie bezpośrednio na diodzie.
- Porównaj wynik z wykresem, nie tylko z jedną wartością typową.
W praktyce bardzo pomaga też patrzenie na krzywą Vf zamiast na samą rubrykę „typowe”. Krzywa pokazuje, jak szybko rośnie spadek wraz z prądem i czy dioda ma stabilny obszar pracy. To szczególnie ważne w układach zasilających i przy LED-ach, gdzie margines bywa mały.
Skoro wiadomo już, jak czytać dane, pora przejść do pytania najważniejszego z punktu widzenia projektanta: co ten parametr zmienia w samym układzie.
Jak ten parametr wpływa na projekt układu
Tu zaczyna się praktyka. Napięcie przewodzenia nie jest tylko ciekawostką z datasheetu, bo bezpośrednio wpływa na dobór rezystora, straty mocy, temperaturę elementów i zapas napięcia w całym zasilaniu.
| Sytuacja | Dlaczego Vf ma znaczenie | Na co zwrócić uwagę |
|---|---|---|
| LED z rezystorem | Spadek diody wyznacza, ile napięcia zostaje na rezystorze. | Policz prąd z Ohma, a potem zostaw zapas na tolerancję zasilania i rozrzut Vf. |

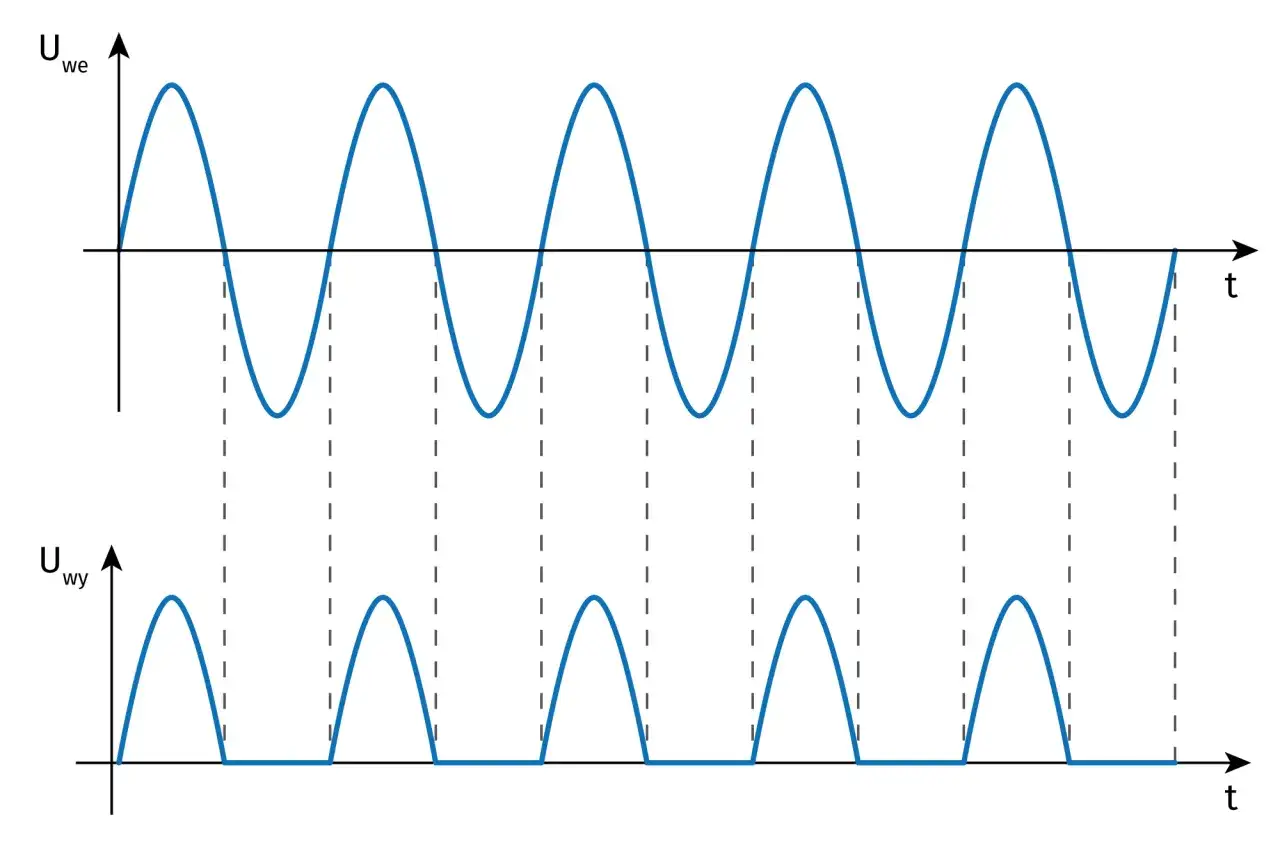

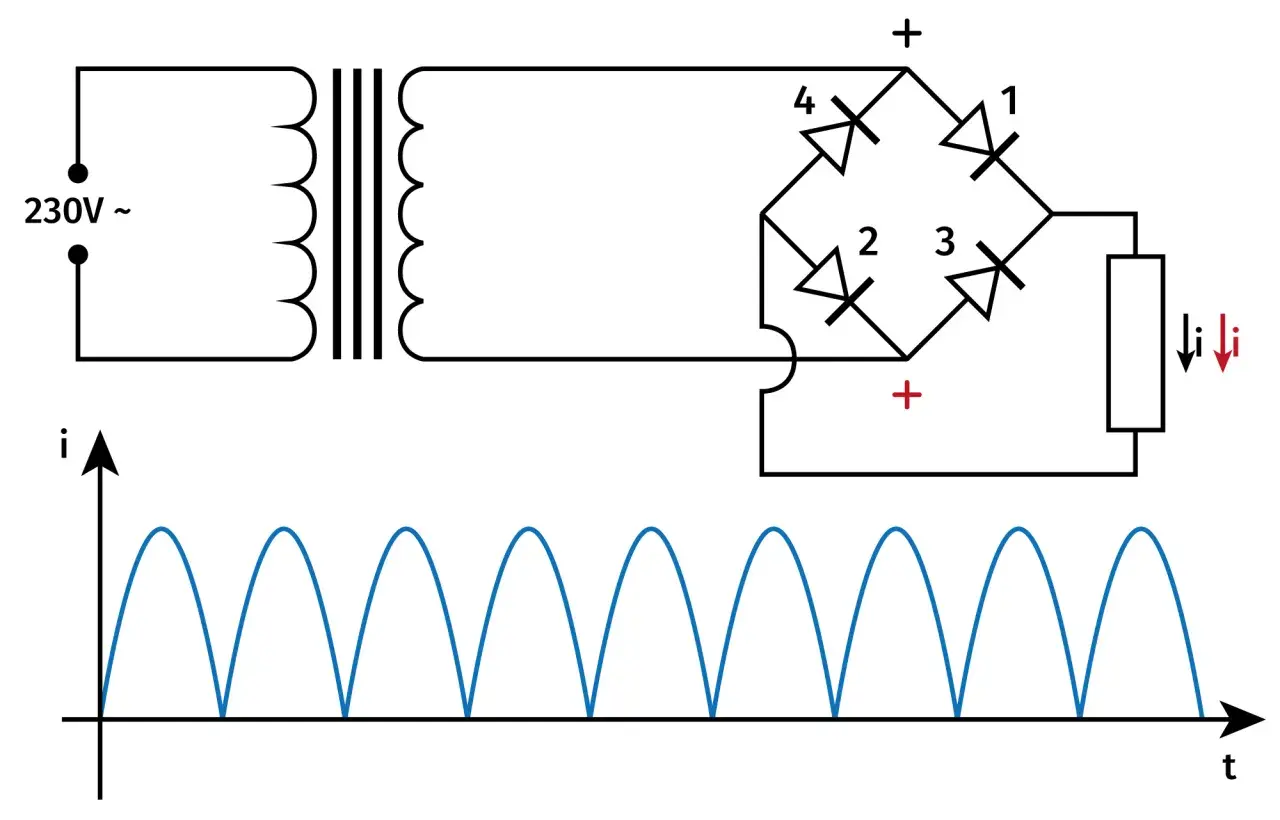

| Prostownik w zasilaczu | Każdy dodatkowy woltaż na diodzie to dodatkowa strata mocy. | Sprawdź temperaturę pracy i rzeczywisty prąd, nie tylko parametr maksymalny. |
| Ochrona przed odwrotną polaryzacją | Niższy spadek oznacza mniejsze straty i większy margines napięcia dla obciążenia. | Schottky często wygrywa z krzemem, ale trzeba uwzględnić większy prąd wsteczny. |
| Układ bateryjny | Mały spadek ma duże znaczenie, gdy zasilanie ma niewielki zapas napięcia. | Czasem lepszy jest Schottky lub idealna dioda na MOSFET-cie. |
Prosty przykład z LED-em dobrze pokazuje mechanikę obliczeń. Jeśli masz zasilanie 5 V, czerwoną diodę o Vf około 2,0 V i chcesz prąd 10 mA, to rezystor powinien mieć około 300 Ω, bo R = (5 V - 2 V) / 0,01 A. W praktyce wybieram 330 Ω, bo to bezpieczniejszy standard i zwykle daje trochę mniejszy prąd, a więc też mniejszą temperaturę pracy.
Inny przykład jest już mniej „szkolny”. Jeśli dioda prostownicza ma spadek 0,7 V przy 2 A, to strata mocy wynosi 1,4 W. Przy 3 A będzie to już 2,1 W. W małym układzie bez radiatora albo bez dobrego pola miedzi na PCB to wystarczy, żeby element wszedł w zakres temperatur, którego nikt nie planował.
Wniosek jest prosty: im wyższy prąd, tym bardziej napięcie przewodzenia przestaje być drobiazgiem, a staje się parametrem termicznym i energetycznym. I właśnie na tym najczęściej wykładają się początkujące projekty.
Najczęstsze błędy, które psują obliczenia
Najbardziej typowy błąd to traktowanie „0,7 V” jako wartości absolutnej dla każdej diody krzemowej. To wygodny skrót myślowy, ale tylko do bardzo ogólnego orientowania się w temacie. Gdy wchodzisz w konkretny projekt, taka uproszczona liczba bywa po prostu zbyt słaba.
- Używanie jednej wartości Vf bez sprawdzenia prądu testowego.
- Ignorowanie wpływu temperatury na spadek napięcia.
- Mylenie odczytu z trybu testu diody z realnym napięciem w pracy.
- Dobieranie rezystora LED tylko „na oko”, bez marginesu na tolerancję zasilania.
- Wybieranie Schottky wyłącznie dla niskiego spadku, bez sprawdzenia prądu wstecznego i napięcia blokowania.
- Pomijanie strat mocy na diodzie przy większym prądzie.
Do tego dochodzi jeszcze jeden błąd, który widzę regularnie: porównywanie różnych diod tylko po nazwie serii, a nie po konkretnym zastosowaniu. To, że element jest „szybki” albo „niskospadowy”, nie znaczy automatycznie, że pasuje do twojego układu zasilania, ładowania czy ochrony wejścia.
Jeżeli projekt ma pracować długo i stabilnie, właśnie tutaj wygrywa dokładność, a nie intuicja. Na koniec warto zamknąć temat krótkim zestawem zasad, które realnie pomagają uniknąć pomyłek.
Jak zamienić Vf w bezpieczny projekt układu
Jeżeli miałbym zostawić tylko jedną praktyczną zasadę, brzmiałaby tak: patrz na diodę razem z warunkami pracy, nie osobno. Ten sam element może być poprawny w układzie sygnałowym, przeciętny w prostowniku i zły w gałęzi mocy. Różnicę robi nie tylko typ diody, ale też prąd, temperatura i zapas napięcia.
W projektach małej mocy zwykle wystarcza krzem albo Schottky, ale przy LED-ach i przetwornicach detal zaczyna mieć znaczenie dużo wcześniej, niż się wydaje. Z kolei w układach, gdzie liczy się każda dziesiąta wolta, czasem lepiej wybrać rozwiązanie o niższym spadku, nawet jeśli trzeba pogodzić się z większym prądem wstecznym albo większą wrażliwością termiczną.
Najbezpieczniej jest sprawdzać Vf w nocie katalogowej dla konkretnego prądu, porównać je z wykresem i dopiero wtedy liczyć rezystor, moc strat oraz zapas napięcia. Taki nawyk oszczędza więcej czasu niż późniejsze poprawki na gotowej płytce, bo od razu pokazuje, czy dioda faktycznie pasuje do układu, czy tylko wygląda na właściwą.
