Symbol potencjometru na schemacie wygląda niepozornie, ale od niego zależy, czy poprawnie odczytasz regulację głośności, nastawę napięcia albo punkt kalibracji. Poniżej pokazuję, jak go rozpoznać, jak rozumieć wyprowadzenia i jak odróżnić zwykły potencjometr od wersji montażowej czy podwójnej. To praktyczny przewodnik dla osób, które chcą czytać schematy bez zgadywania.
Najważniejsze rzeczy o symbolu potencjometru w skrócie
- Potencjometr ma zwykle trzy wyprowadzenia: dwa końce ścieżki oporowej i suwak, czyli wiper.
- Na schemacie rozpoznasz go po symbolu rezystora z dodatkowym oznaczeniem suwaka, najczęściej strzałką lub ukośną linią.
- Sam znak nie mówi wszystkiego - z rysunku nie odczytasz jeszcze wartości, charakterystyki ani mocy elementu.
- Ten sam element może pracować jako dzielnik napięcia albo jako rezystor nastawny używany tylko na dwóch wyprowadzeniach.
- W europejskich schematach częściej spotkasz zapis zgodny z IEC, a w starszych materiałach także symbol w stylu ANSI.
- Przy podłączaniu najczęściej liczy się nie numer pinu, tylko to, który styk jest suwakiem i jak obrót ma zmieniać parametr układu.
Jak rozpoznać symbol potencjometru na schemacie

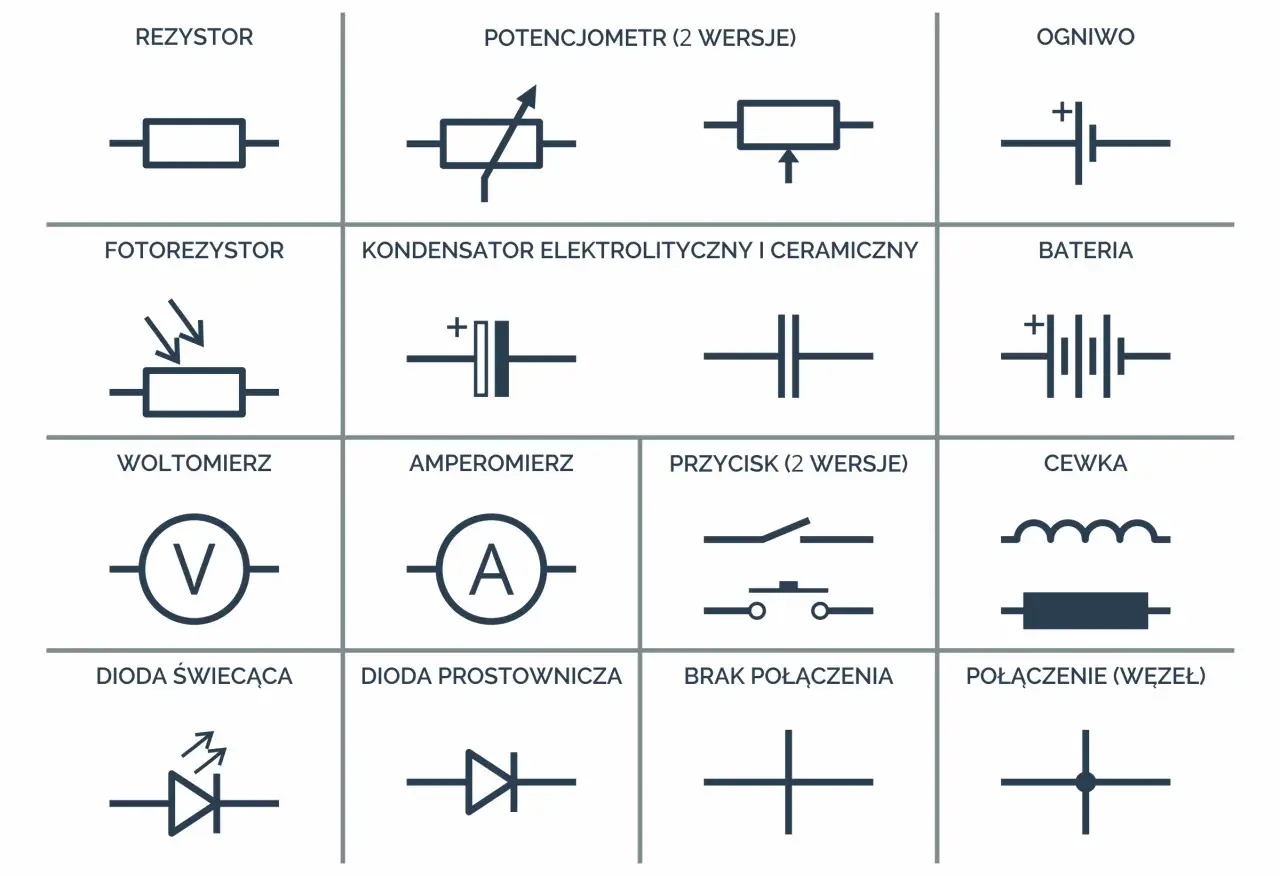

W praktyce widzę dwa główne zapisy. Pierwszy to rezystor z ruchomym suwakiem, drugi - prostsza odmiana z ukośną strzałką lub linią dochodzącą do ścieżki oporowej. Oba oznaczają element regulowany, ale różnią się stylem rysunku zależnie od standardu i programu CAD.
Najważniejsza zasada jest prosta: jeśli na symbolu widać dwa końce elementu oporowego i trzeci styk wchodzący na środek, masz do czynienia z potencjometrem. Ten trzeci styk to suwak, czyli punkt, który przesuwa się po ścieżce oporowej i zmienia podział napięcia albo wartość rezystancji widzianej przez układ.
Ja zwykle patrzę najpierw nie na ozdobnik symbolu, tylko na logikę połączeń. Jeśli element ma trzy wyprowadzenia i jedno z nich jest „ruchome” względem pozostałych dwóch, schemat pokazuje potencjometr, nawet jeśli grafika wygląda trochę inaczej niż w podręczniku. Gdy już to widzisz, łatwiej przejść do tego, co naprawdę liczy się przy podłączeniu: który styk jest wspólny, a którymi wejściami sterujesz wartością na wyjściu.
Ten pierwszy odczyt prowadzi wprost do następnego pytania: jak rozumieć piny i kierunek regulacji, żeby nie odwrócić działania całego układu.
Jak odczytać wyprowadzenia i ruch suwaka
Standardowy potencjometr ma trzy wyprowadzenia. Dwa skrajne piny są końcami ścieżki oporowej, a środkowy pin zwykle jest suwakiem. Przy obracaniu gałki albo przesuwaniu suwaka zmienia się położenie tego środkowego punktu względem obu końców.
Jeśli mierzysz omomierzem poprawnie oznaczony element 10 kΩ, opór między skrajnymi wyprowadzeniami powinien wynosić około 10 kΩ przez cały czas. Natomiast opór między suwakiem a jednym końcem będzie zmieniał się płynnie od blisko 0 Ω do wartości nominalnej, a między suwakiem i drugim końcem - odwrotnie. To najprostszy test, który od razu pokazuje, czy masz do czynienia z potencjometrem, czy z czymś źle opisanym na płytce.
W praktyce często pojawia się też problem kierunku działania. Jeśli po obrocie gałki w prawo parametr maleje zamiast rosnąć, nie oznacza to błędu w samym elemencie. Najczęściej wystarczy zamienić miejscami dwa skrajne wyprowadzenia. Wtedy ruch gałki odwraca się logicznie, bez zmiany wartości potencjometru.
Warto pamiętać, że numeracja pinów na obudowie nie zawsze podpowiada intuicyjny układ działania. Ja zawsze sprawdzam dokumentację producenta albo robię szybki pomiar, bo to oszczędza godzinę szukania błędu w układzie. Gdy rozumiesz wyprowadzenia, łatwiej przejść do funkcji, jaką ten sam element pełni w obwodzie.
Kiedy działa jako dzielnik napięcia, a kiedy jako rezystor nastawny
Potencjometr najczęściej pracuje jako dzielnik napięcia. Wtedy do dwóch skrajnych wyprowadzeń podajesz napięcie wejściowe, a z suwaka odbierasz napięcie wyjściowe zależne od położenia gałki. To klasyczne rozwiązanie w regulacji głośności, nastawie jasności, ustawianiu progu lub kalibracji wejścia analogowego mikrokontrolera.
Drugi wariant to użycie go jako rezystora nastawnego, czyli w praktyce jako elementu z dwoma użytymi pinami. W takim układzie jeden z końców łączy się z suwakiem, a trzeci styk może pozostać niewykorzystany. Taki sposób stosuje się tam, gdzie układ potrzebuje regulowanej rezystancji, a nie proporcjonalnego napięcia wyjściowego.
Różnica między tymi trybami jest istotna, bo wpływa na zachowanie całego obwodu. W układzie dzielnika napięcia zbyt małe obciążenie suwaka zwykle nie przeszkadza, ale jeśli podłączysz go źle, napięcie wyjściowe przestanie być przewidywalne. W trybie rezystora nastawnego za to ważne jest, by nie przekroczyć dopuszczalnej mocy elementu i nie liczyć na to, że potencjometr „sam” zadziała jak aktywny sterownik.
Ten sam element może więc robić zupełnie różne rzeczy, a schemat podpowiada tylko część odpowiedzi. Dlatego przy kolejnej sekcji dobrze jest umieć rozpoznać odmiany symbolu, bo one często sugerują, czy masz do czynienia z regulacją użytkownika, czy z trymowaniem podczas serwisu.
Jakie odmiany symbolu zobaczysz w praktyce
W schematach nie zawsze spotkasz identyczny rysunek. Różne odmiany symbolu nadal oznaczają potencjometr, ale podpowiadają inne zastosowanie albo inną budowę mechaniczną. Najczęstsze warianty zebrałem poniżej.
| Wariant | Jak zwykle wygląda | Co oznacza w praktyce |
|---|---|---|
| Potencjometr obrotowy | Rezystor z suwakiem oznaczonym strzałką lub ukośną linią | Element do ręcznej regulacji, na przykład gałką na panelu |
| Trymer | Mały symbol regulowanego rezystora, często z oznaczeniem montażowym | Ustawienie serwisowe lub kalibracyjne, zwykle śrubokrętem |
| Potencjometr suwakowy | Ten sam układ elektryczny, ale kojarzony z ruchem liniowym | Regulacja położeniem suwaka, często w audio i efektach |
| Potencjometr podwójny | Dwa sprzężone symbole lub jeden symbol z podwójną sekcją | Dwa kanały regulowane jednocześnie, np. stereo |
| Element z wyłącznikiem | Potencjometr z dodatkowym stykiem przełączającym | Regulacja i włączanie w jednym mechanizmie |
Warto zwrócić uwagę na trymer, bo początkujący często mylą go ze zwykłym potencjometrem panelowym. To nie jest detal kosmetyczny: trymer służy zwykle do jednorazowego lub rzadkiego strojenia, a nie do codziennej obsługi. Z kolei potencjometr podwójny jest istotny wtedy, gdy dwa tory muszą zmieniać się równolegle, na przykład w stereofonicznej regulacji poziomu.
Jeśli znasz te odmiany, łatwiej odczytasz dokumentację urządzenia i unikniesz błędnego doboru części. Ale sam symbol nadal nie pokazuje wszystkiego, więc przechodzę teraz do tego, czego na schemacie po prostu nie widać.
Czego symbol nie pokazuje, a trzeba sprawdzić przed użyciem
Na rysunku nie znajdziesz kilku rzeczy, które w praktyce mają duże znaczenie. Symbol nie mówi o charakterystyce regulacji, czyli o tym, czy element jest liniowy, logarytmiczny czy antilogarytmiczny. Nie pokazuje też mocy znamionowej, tolerancji, rodzaju ścieżki oporowej ani jakości mechanicznej.
To właśnie tutaj wielu początkujących wpada w pułapkę. Do regulacji głośności zwykle lepszy bywa potencjometr logarytmiczny, bo ludzkie ucho nie reaguje liniowo. Do prostych układów pomiarowych częściej wybiera się liniowy. Sam symbol tego nie rozstrzyga, więc trzeba spojrzeć na oznaczenie z obudowy albo kartę katalogową.
Praktycznie ważne są też wartości liczbowe. W prostych układach spotyka się najczęściej potencjometry 1 kΩ, 10 kΩ, 47 kΩ, 100 kΩ i 1 MΩ. Małe potencjometry panelowe mają zwykle niewielką moc, często rzędu dziesiątych części wata do około 0,5 W, podczas gdy większe rozwiązania drutowe są projektowane do znacznie większych obciążeń. Dla schematu to nie ma znaczenia wizualnie, ale dla stabilności układu już tak.
Ja zawsze traktuję symbol jako wskazówkę, a nie pełną specyfikację. Dopiero po sprawdzeniu wartości, charakterystyki i obciążenia wiem, czy element nada się do danego zadania, czy tylko „pasuje na papierze”.
Co sprawdzam przed podłączeniem, żeby schemat nie zmylił mnie w praktyce
Przed lutowaniem albo wpinaniem potencjometru do płytki robię prostą kontrolę. Najpierw sprawdzam, czy środkowy pin rzeczywiście jest suwakiem. Potem upewniam się, czy układ oczekuje dzielnika napięcia, czy tylko regulowanej rezystancji. Na końcu patrzę, czy kierunek obrotu ma być zgodny z intuicją użytkownika, bo to detal, który później bardzo łatwo psuje komfort obsługi.
Druga rzecz to mechanika. Taki sam parametr elektryczny nie wystarczy, jeśli potencjometr ma złą oś, niewłaściwy typ montażu albo za małą moc. W urządzeniach panelowych liczy się też trwałość - jeśli element ma być często obracany, słaby mechanicznie model szybko zacznie trzeszczeć albo przerywać.
Jeśli mam odczytać schemat pośpiesznie, szukam trzech odpowiedzi: jakie są końce ścieżki, gdzie jest suwak i czy element pracuje jako dzielnik czy rezystor nastawny. To wystarcza, żeby uniknąć większości pomyłek. Reszta - czyli typ, charakterystyka i moc - domyka decyzję o konkretnym egzemplarzu, ale nie zastępuje poprawnego czytania symbolu.
