Przegrzewający się MOSFET zwykle nie jest kaprysem jednego elementu, tylko sygnałem, że układ ma za duże straty albo zbyt słabe chłodzenie. W praktyce przyczyna najczęściej leży w wysterowaniu bramki, doborze tranzystora, częstotliwości przełączania albo w samym obciążeniu. Poniżej pokazuję, jak odróżnić objaw od przyczyny, co sprawdzić w pierwszej kolejności i jak naprawić układ tak, żeby problem nie wracał.
Najważniejsze rzeczy do sprawdzenia, gdy MOSFET się przegrzewa
- Zacznij od bramki - zbyt niskie VGS często zostawia tranzystor w półotwartym stanie i mocno podnosi straty.
- Policz źródło ciepła - przewodzenie, przełączanie i sterowanie bramki to trzy osobne składowe strat.
- Nie ufaj samemu prądowi znamionowemu - ten sam prąd może być bezproblemowy albo krytyczny zależnie od RDS(on), obudowy i chłodzenia.
- Sprawdź obciążenie - zatarte silniki, wentylatory i źle dobrane dławiki często przeciążają tranzystor.
- Porównaj temperaturę z notą katalogową - liczy się Tj max i SOA, nie tylko to, że układ jeszcze działa.
- Po naprawie zostaw zapas - tranzystor pracujący stale blisko granicy szybciej wraca do problemu.
Co naprawdę oznacza zbyt wysoka temperatura MOSFET-a
W MOSFET-ach trzeba rozróżnić trzy różne temperatury: otoczenia, obudowy i złącza, czyli wnętrza struktury półprzewodnika. To ważne, bo tranzystor może być „do dotknięcia” tylko bardzo gorący na obudowie, a jednocześnie nadal mieścić się w dopuszczalnym limicie złącza. W wielu elementach mocy maksymalna temperatura złącza wynosi 150°C, czasem 175°C, ale konkretną wartość zawsze sprawdza się w nocie katalogowej.
Jeśli urządzenie zgłasza alarm o przegrzaniu MOSFET-a, to zwykle oznacza jedno z trzech: element rzeczywiście ma za duże straty, chłodzenie nie nadąża albo układ pomiarowy sygnalizuje problem pośrednio, bo coś w torze wykonawczym pracuje nieprawidłowo. W sterownikach kotłów, wentylatorów czy pomp taki komunikat często nie wskazuje wyłącznie na sam tranzystor, lecz na cały fragment układu mocy, który został przeciążony.
Ja patrzę na taki objaw jak na pytanie: gdzie w tym układzie ucieka energia i dlaczego nie jest oddawana do otoczenia. Dopiero po odpowiedzi na to pytanie ma sens wymiana elementu, a nie zgadywanie po temperaturze obudowy.

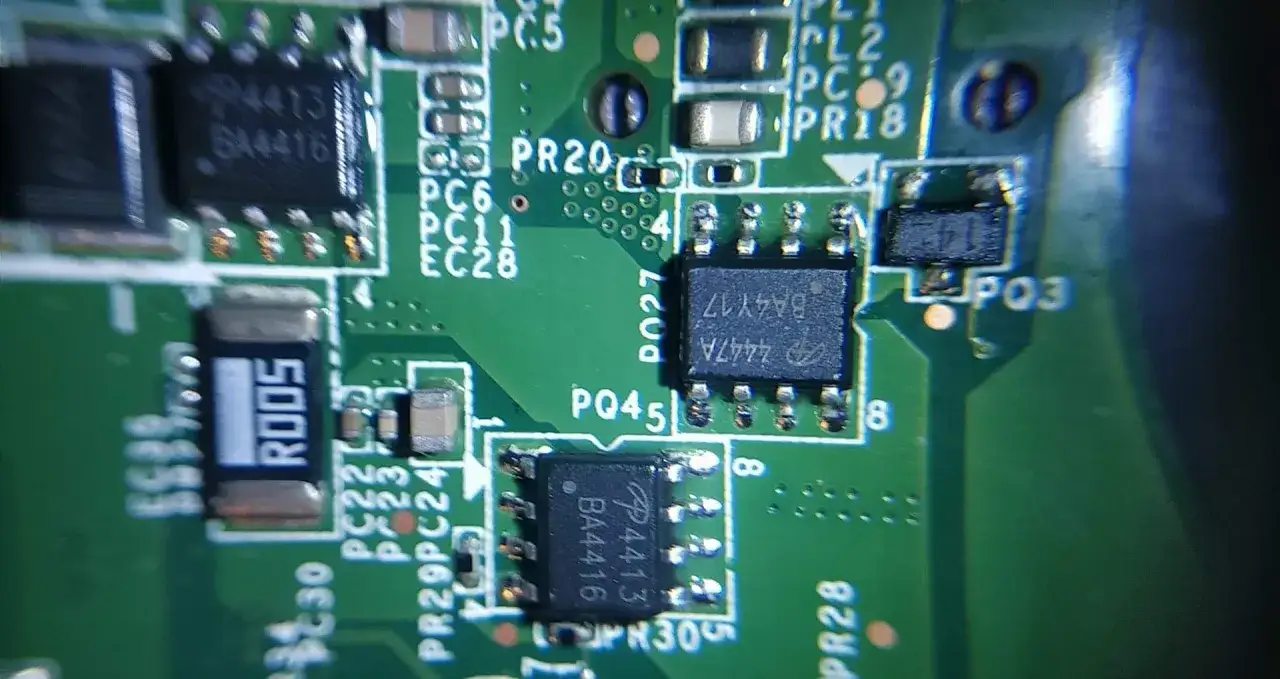

Skąd bierze się grzanie w praktyce
Najczęściej problem nie ma jednego źródła. Ja zwykle dzielę go na cztery koszyki: za małe wysterowanie bramki, za duże straty przewodzenia, za duże straty przełączania oraz niedostateczne chłodzenie. W praktyce te czynniki nakładają się na siebie, więc tranzystor, który przy dobrym sterowaniu pracowałby chłodno, przy słabym driverze i małej powierzchni miedzi nagle robi się gorący już po kilku minutach.
Za małe wysterowanie bramki
Jeśli VGS jest zbyt niskie, MOSFET nie otwiera się do końca. Wtedy zamiast działać jak niskoomowy przełącznik pracuje w częściowo liniowym zakresie, a to oznacza wyższy spadek napięcia i większe grzanie. To częsty błąd przy przejściu z układów 10-12 V na logikę 3,3 V albo 5 V, bo nie każdy tranzystor jest typu logic-level.
Straty przewodzenia
Tu działa prosta zależność: P ≈ I² × RDS(on). Jeśli prąd rośnie dwukrotnie, ciepło rośnie czterokrotnie. Do tego RDS(on) zwykle rośnie wraz z temperaturą, więc układ ma tendencję do samonapędzania problemu, gdy zapas jest mały. To właśnie dlatego „na stole działa” nie jest równoznaczne z „w realnym obciążeniu będzie bezpiecznie”.
Straty przełączania
Przy PWM i szybkich zboczach MOSFET przez krótką chwilę przewodzi przy jednoczesnym wysokim napięciu na dren-źródło. Im wyższa częstotliwość, tym więcej takich zdarzeń w każdej sekundzie. W przybliżeniu dochodzi też strata sterowania bramki, którą można opisać jako Pgate ≈ Qg × VGS × fs. Dlatego tranzystor, który przy niskiej częstotliwości jest chłodny, przy 50-100 kHz może wymagać już zupełnie innego drivera i innego pakietu.
Przeczytaj również: Przegrzewający się MOSFET - Diagnoza i skuteczne rozwiązania
Chłodzenie i montaż
Nawet dobry element przegrzeje się, jeśli nie ma gdzie oddać ciepła. Liczy się nie tylko radiator, ale też pole miedzi na PCB, przelotki termiczne, pasta, docisk i przepływ powietrza. W małych obudowach SMD często to właśnie projekt płytki decyduje, czy MOSFET będzie pracował na granicy, czy z zapasem.
| Objaw | Co zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| Grzeje się od razu po starcie | Za małe VGS, zły driver albo zbyt duże obciążenie początkowe | Napięcie bramki pod obciążeniem |
| Grzeje się dopiero po kilku minutach | Za mały zapas termiczny lub słabe chłodzenie | Radiator, pole miedzi, przepływ powietrza |
| Grzeje się przy PWM | Straty przełączania są za duże | Częstotliwość, czasy narastania i opadania |
| Jest gorący mimo małego prądu | Praca w obszarze liniowym albo uszkodzenie toru obciążenia | VDS, SOA i stan odbiornika |
| Jeden z kilku tranzystorów grzeje się bardziej | Nierówny rozkład prądu albo różnice w montażu | Dobór par, prowadzenie ścieżek, kontakt termiczny |
Jeśli po takiej analizie wciąż widzisz wysoką temperaturę, następny krok to już pomiary, a nie domysły. Gdy wiadomo, z której strony układ traci najwięcej energii, dużo łatwiej wybrać skuteczną poprawkę.
Jak zdiagnozować problem krok po kroku
Ja zaczynam od pomiarów, nie od wymiany elementów. To oszczędza czas, bo MOSFET bywa tylko ofiarą przeciążenia, a nie źródłem problemu. W praktyce sprawdzam układ w tej kolejności: obciążenie, sterowanie bramki, straty na tranzystorze, a dopiero potem chłodzenie.
- Zmierz realny prąd obciążenia - porównaj go z parametrami tranzystora i z warunkami pracy z noty katalogowej, nie tylko z wartością „maksymalną” z nagłówka.
- Sprawdź VGS pod obciążeniem - jeśli bramka nie dostaje napięcia zgodnego z projektem, MOSFET może się nie otwierać do końca.
- Oceń VDS w stanie włączenia - duży spadek napięcia zwykle oznacza zbyt duże RDS(on) albo pracę w częściowo liniowym zakresie.
- Porównaj zachowanie przy różnych częstotliwościach - jeśli temperatura szybko rośnie wraz z PWM, problemem są najpewniej straty przełączania.
- Sprawdź temperaturę po ustaleniu stanu cieplnego - pomiar po 20 sekundach często zaniża wynik, bo układ jeszcze się nie rozgrzał w pełni.
- Zweryfikuj SOA - przy pracy impulsowej lub liniowej sam prąd znamionowy nie mówi całej prawdy.
Ważny detal: pirometr bez ustawionej emisyjności potrafi przekłamać wynik, więc do oceny hotspotów wolę kamerę termiczną albo powtarzalny pomiar w tym samym punkcie. Jeśli masz tylko multimetr, nadal da się dużo wywnioskować z VGS, VDS i prądu, ale trzeba patrzeć na układ jako całość.
| Wynik pomiaru | Najbardziej prawdopodobny trop | Co robię dalej |
|---|---|---|
| VGS niższe niż w nocie | Problem z driverem, zasilaniem lub logiką sterującą | Sprawdzam poziom napięcia, przebiegi i obciążenie wyjścia |
| VDS wysokie mimo włączenia | Za duże RDS(on) albo częściowe włączenie | Weryfikuję typ MOSFET-a i dopasowanie do VGS |
| Temperatura rośnie głównie przy PWM | Straty przełączania | Zmniejszam częstotliwość, poprawiam driver lub dobór tranzystora |
| Obudowa gorąca, PCB też rozgrzane | Problem z odprowadzaniem ciepła | Dodaję miedź, przelotki, radiator lub lepszy przepływ powietrza |
Kiedy wiesz już, gdzie ucieka energia, można przejść od diagnostyki do naprawy. I właśnie wtedy najczęściej okazuje się, że jedna drobna zmiana daje większy efekt niż wymiana całej sekcji mocy.
Co zrobić od razu, gdy MOSFET jest za gorący
Jeśli układ już się grzeje, najpierw szukam działania o największej skuteczności najszybciej. W wielu przypadkach wystarcza jedna z czterech zmian: lepsze wysterowanie bramki, niższe straty przełączania, lepsze chłodzenie albo rozsądniejszy dobór tranzystora.
- Podnieś VGS do wartości zalecanej w nocie katalogowej - jeśli driver daje za mało napięcia, nawet dobry MOSFET będzie się grzał.
- Zmniejsz częstotliwość lub popraw czasy przełączania - krótszy czas przejścia zwykle ogranicza straty.
- Sprawdź obciążenie - silnik, wentylator, dławik lub przekaźnik mogą generować przepięcia i dodatkowe straty.
- Dodaj realne chłodzenie - większe pole miedzi, radiator, lepsza pasta i mocniejszy przepływ powietrza robią dużą różnicę.
- Wymień element na lepiej dobrany - niski RDS(on) to nie wszystko; czasem większe Qg i większa obudowa są uczciwą ceną za niższą temperaturę.

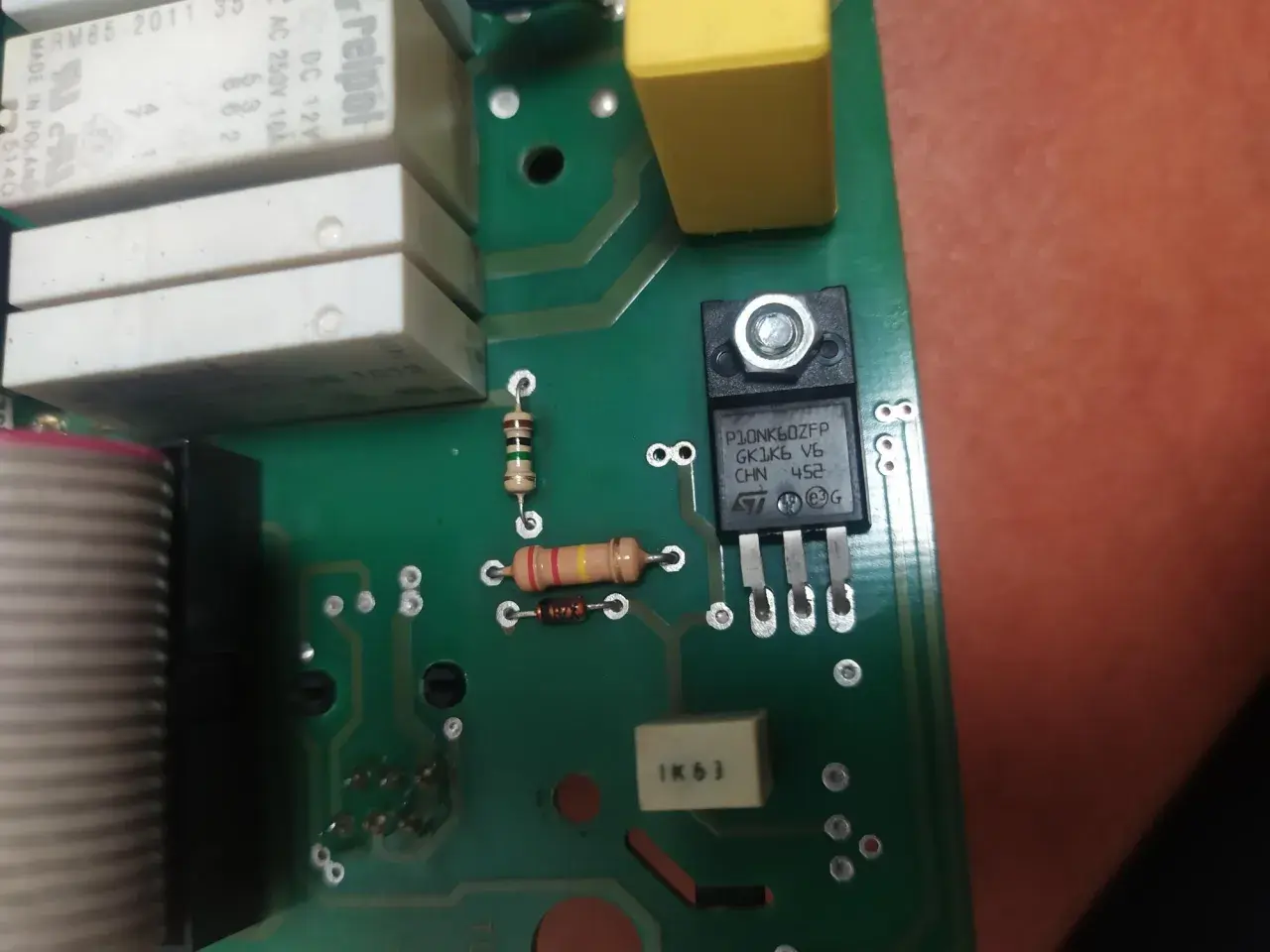

W sterownikach kotłów, wentylatorów albo pomp najpierw sprawdzam też sam napęd. Zatarte łożysko, zużyty kondensator rozruchowy czy przeciążony silnik potrafią doprowadzić do tego, że MOSFET wygląda na winnego, choć tylko wykonuje zbyt ciężką pracę.
Gdy problem zniknie po testowym obniżeniu obciążenia albo częstotliwości, masz już mocny trop i możesz poprawić konkretny fragment układu zamiast wymieniać pół płytki.
Jak dobrać tranzystor i chłodzenie, żeby problem nie wracał
Dobór elementu zawsze zaczynam od warunków pracy, nie od samego prądu znamionowego. Prąd, napięcie, częstotliwość, sposób sterowania i temperatura otoczenia tworzą jeden zestaw, a pominięcie choć jednego parametru kończy się przegrzewaniem. W praktyce nie projektuję na styk; zostawiam zapas, bo kurz, starzenie i gorsze warunki pracy szybko zjadają margines bezpieczeństwa.
| Parametr | Dlaczego ma znaczenie | Na co patrzeć w nocie |
|---|---|---|
| RDS(on) przy rzeczywistym VGS | Decyduje o stratach przewodzenia | Nie tylko wartość typowa, ale też maksimum i warunki pomiaru |
| Qg, czyli ładunek bramki | Wpływa na obciążenie drivera i straty przełączania | Zgodność z prądem i napięciem drivera |
| Obudowa i opór termiczny | Odpowiada za odprowadzanie ciepła | RθJA, RθJC, wymagane pole miedzi, radiator |
| SOA | Pokazuje, czy element zniesie pracę impulsową lub liniową | Wykres bezpiecznego obszaru pracy dla konkretnych warunków |
| Margines prądowy i napięciowy | Chroni przed nagłymi pikami i degradacją | Zapas względem maksymalnych warunków pracy, nie tylko nominalnych |
W praktyce często opłaca się wybrać MOSFET w większej obudowie, nawet jeśli sam układ na pierwszy rzut oka „zmieściłby się” w mniejszym wariancie. TO-220 z radiatorem daje zupełnie inne możliwości niż mały SMD bez porządnego pola miedzi, a DPAK czy D2PAK wymagają już świadomego projektu płytki. To nie jest kosmetyka, tylko realny wpływ na temperaturę złącza.
Im mniejsze są straty w samym tranzystorze, tym większy margines zostaje na temperaturę otoczenia, kurz, starzenie i gorsze warunki wentylacji. W dobrze zaprojektowanym układzie MOSFET nie jest elementem, który trzeba stale ratować, tylko takim, który spokojnie pracuje z zapasem.
Na co patrzę, zanim uznam MOSFET za winowajcę
Zanim uznam tranzystor za uszkodzony, sprawdzam jeszcze dwie rzeczy: czy pomiar temperatury jest wiarygodny i czy problem nie siedzi w miejscu, którego na pierwszy rzut oka nie widać. Pirometr bez poprawnej emisyjności potrafi zaniżyć albo zawyżyć wynik, a pęknięty lut, przypalona ścieżka lub słaby kontakt termiczny tworzą lokalny hotspot, którego nie widać z zewnątrz.
W układach z kilkoma MOSFET-ami zwracam też uwagę na rozkład prądu. Element o nieco niższym RDS(on) może przejąć większą część obciążenia, nagrzać się szybciej i jeszcze bardziej zwiększyć swoją rezystancję, ale przy dobrej parze i sensownym sprzężeniu termicznym układ zwykle sam się wyrównuje. Jeśli tak się nie dzieje, winne bywają różnice montażowe albo źle poprowadzony layout, a nie sam model tranzystora.
Jeśli po poprawnym wysterowaniu, sensownym chłodzeniu i sprawdzeniu obciążenia temperatura nadal ucieka, wtedy wymieniam tranzystor na model z lepszym zapasem albo przebudowuję całą sekcję mocy. To zwykle szybsze i uczciwsze niż walka z objawem. W praktyce najbezpieczniej myśleć o temperaturze MOSFET-a nie jako o drobiazgu, tylko o jednym z głównych parametrów projektu.
