Przekaźnik półprzewodnikowy jest dziś jednym z tych elementów, które z zewnątrz wyglądają niepozornie, ale w praktyce potrafią mocno poprawić kulturę pracy układu: działają cicho, szybko i bez mechanicznego zużycia styków. W tym tekście pokazuję, jak działa, kiedy ma przewagę nad klasycznym przekaźnikiem, jak dobrać go do obciążenia i jakie błędy najczęściej kończą się grzaniem, zakłóceniami albo błędnym doborem modułu.
Najważniejsze rzeczy o SSR w jednym miejscu
- SSR nie ma ruchomych styków, więc nie zużywa się mechanicznie i przełącza bardzo szybko.
- Najczęściej wybiera się go do grzałek, automatyki, sterowania temperaturą i cichych układów z częstym przełączaniem.
- Przy doborze liczą się nie tylko ampery, ale też typ obciążenia, prąd upływu, spadek napięcia i chłodzenie.
- Modele AC i DC nie są zamienne: triak lub tyrystor pracuje z AC, MOSFET zwykle z DC.
- Zero-cross zmniejsza zakłócenia, ale nie jest najlepszy do każdego obciążenia.
- Najczęstszy błąd to zbyt mała rezerwa termiczna, zwłaszcza przy pracy ciągłej.
Czym SSR wygrywa z klasycznym przekaźnikiem
Najkrócej: elektroniczny przekaźnik ma sens wtedy, gdy zależy mi na dużej liczbie cykli, małym hałasie i stabilnym przełączaniu. W klasycznym przekaźniku zużywają się styki, słychać kliknięcie, a przy częstym załączaniu rośnie ryzyko łuku i degradacji. W wersji półprzewodnikowej przełączanie odbywa się w elektronice, więc nie ma mechanicznego tarcia ani odbicia styków.
To nie znaczy, że SSR zawsze jest lepszy. On po prostu przenosi problem z mechaniki do termiki i doboru elektrycznego. Gdy dobieram taki element, od razu sprawdzam, czy układ nie potrzebuje większego radiatora, czy obciążenie nie ma dużego prądu rozruchowego i czy prąd upływu nie będzie psuł działania przy małych odbiornikach.
| Kryterium | Przekaźnik mechaniczny | SSR |
|---|---|---|
| Zużycie | Styki zużywają się z czasem | Brak styków, dłuższa trwałość przy częstym przełączaniu |
| Hałas | Słyszalne kliknięcie | Praca praktycznie bezgłośna |
| Szybkość | Ograniczona mechaniką | Bardzo szybka, zwykle od pojedynczych milisekund |
| Straty | Niewielkie na stykach, ale pojawia się łuk | Spadek napięcia na wyjściu oznacza ciepło do odprowadzenia |
| Prąd upływu w stanie OFF | Praktycznie zerowy | Występuje i bywa ważny przy małych obciążeniach |
To właśnie ten układ zalet i ograniczeń sprawia, że w automatyce przemysłowej SSR jest naturalnym wyborem do zadań, w których liczy się tempo i powtarzalność. Z tego miejsca łatwo przejść do wnętrza urządzenia, bo tam dobrze widać, skąd biorą się jego mocne i słabsze strony.
Jak działa i z czego się składa
W środku taki element jest prostszy, niż wielu osobom się wydaje. Po stronie wejściowej zwykle znajduje się dioda LED i optoizolator, najczęściej z fototriakiem lub fototranzystorem. Po stronie wyjściowej pracuje już właściwy element mocy: triak, tyrystor albo MOSFET, zależnie od tego, czy obsługujemy AC, czy DC.
Ta izolacja optyczna ma znaczenie praktyczne. Sygnał sterujący i obwód mocy nie są połączone galwanicznie, więc elektronika sterująca jest lepiej odseparowana od zakłóceń i wysokiego napięcia. W sterownikach PLC, regulatorach temperatury i prostych modułach automatyki to właśnie ten detal często decyduje o niezawodności całego toru.
- Wejście sterujące przyjmuje sygnał z mikrokontrolera, PLC albo regulatora.
- Izolacja optyczna przenosi sygnał bez bezpośredniego połączenia elektrycznego.
- Wyjście mocy załącza obciążenie bez ruchomych styków.
- Układ ochronny ogranicza skutki przepięć i zakłóceń, choć nie zastępuje dobrego projektu całego obwodu.
W praktyce spotyka się dwa ważne tryby pracy dla wersji AC. Zero-cross załącza wyjście w pobliżu przejścia sinusoidy przez zero, co zmniejsza zakłócenia elektromagnetyczne i jest bardzo wygodne przy grzałkach. Random turn-on włącza wyjście od razu, więc bywa lepszy tam, gdzie potrzebne jest sterowanie fazowe albo specyficzna praca z bardziej wymagającym obciążeniem.
Właśnie dlatego nie wystarczy kupić „jakiegokolwiek SSR”. Najpierw trzeba wiedzieć, co dokładnie będzie przełączane, a dopiero potem wybierać konfigurację wyjścia. To prowadzi do najważniejszej części, czyli doboru pod konkretne obciążenie.
Jak dobrać model do konkretnego obciążenia
Gdy dobieram taki element, zaczynam od trzech pytań: czy obciążenie jest AC czy DC, jaki ma prąd rozruchowy i czy pracuje ciągle, czy impulsowo. To ważniejsze niż sama wartość katalogowa „10 A” albo „40 A”, bo w realnym układzie liczy się też temperatura otoczenia, sposób montażu i chłodzenie. W handlu najczęściej spotykam moduły 10 A, 25 A i 40 A, ale sama liczba na etykiecie nie wystarcza do bezpiecznego wyboru.
| Rodzaj obciążenia | Co zwykle wybieram | Na co uważać |
|---|---|---|
| Grzałki i piece | SSR AC z załączaniem w zerze | Straty cieplne i chłodzenie przy pracy ciągłej |
| Silniki, styczniki, cewki | Model dobrany do obciążeń indukcyjnych | Prądy rozruchowe często są 5-10 razy wyższe od znamionowych |
| Transformatory | SSR o dużej odporności na prąd udarowy | Prąd załączeniowy bywa 10-20 razy większy przez 10-500 ms |
| Taśmy LED i obciążenia DC | SSR z wyjściem MOSFET | Wersja AC nie zadziała poprawnie z napięciem stałym |
| Mikroobciążenia | Model o małym prądzie upływu albo inny typ przełączania | Prąd upływu potrafi podtrzymywać zasilanie małych odbiorników |
Tu wychodzi na jaw jedna z mniej wygodnych prawd: nominalny prąd katalogowy nie mówi jeszcze, czy układ faktycznie będzie działał stabilnie. W wielu popularnych modelach prąd upływu bywa na poziomie kilku miliamperów, a katalogi przy 200 V często pokazują wartości poniżej 10 mA. Dla małej lampki LED, wejścia elektronicznego albo zasilacza to już może być zauważalne.
Jeżeli wyjście ma spadek napięcia rzędu 1,6 V, to przy 10 A robi się około 16 W ciepła. To już nie jest detal, tylko realny argument za radiatorem i sensownym montażem. W wielu obudowach montowanych powierzchniowo producenci zalecają też redukcję dopuszczalnego prądu, często o około 30 procent, jeśli warunki chłodzenia są gorsze.
Dlatego przy doborze patrzę nie tylko na ampery, ale też na wykres deratingu, temperaturę pracy i informację o wymaganym radiatorze. To drobny krok na etapie projektu, ale bardzo skuteczny sposób, żeby później nie szukać przyczyny przegrzewania „w ciemno”.

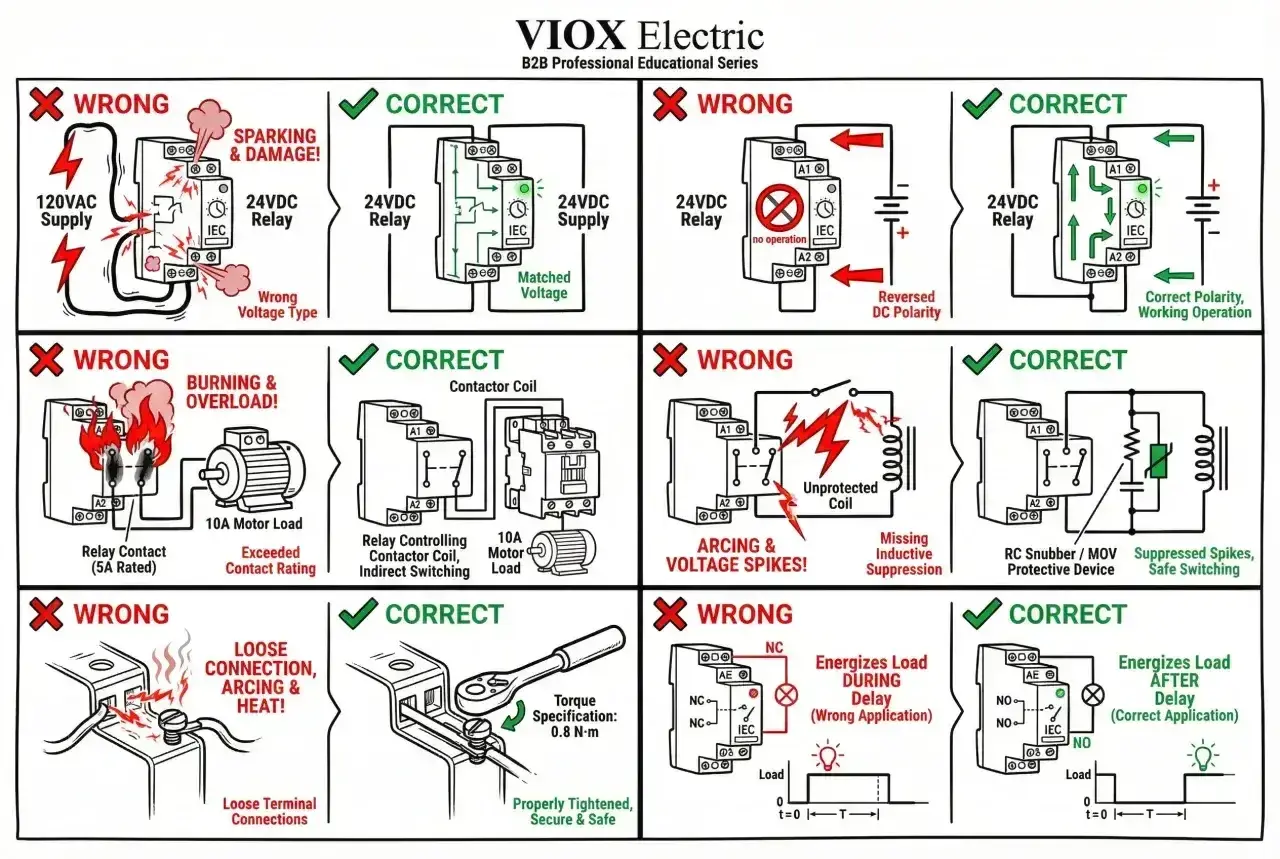

Najczęstsze błędy, które kończą się awarią albo fałszywym działaniem
W praktyce awarie SSR rzadko wynikają z „wadliwego egzemplarza”. Znacznie częściej problemem jest niepełne rozumienie obciążenia albo pominięcie jednego z ograniczeń, które nie rzuca się w oczy przy pierwszym montażu.
- Dobór modelu AC do obciążenia DC - to podstawowy błąd, który po prostu kończy się brakiem poprawnego przełączania.
- Brak chłodzenia - nawet dobry moduł przegrzeje się, jeśli pracuje ciągle przy dużym prądzie bez radiatora.
- Ignorowanie prądu upływu - małe odbiorniki, zwłaszcza LED i wejścia elektroniczne, mogą zachowywać się tak, jakby napięcie nadal było obecne.
- Zły dobór do obciążeń indukcyjnych - silniki i transformatory generują udary, które trzeba uwzględnić w zapasie prądowym.
- Za szybkie przełączanie kierunku silnika - przy zmianie kierunku trzeba zachować odstęp, w praktyce co najmniej 30 ms, a w niektórych układach nawet więcej.
- Brak ochrony przeciwprzepięciowej - szczególnie przy cewkach i silnikach odbicia napięciowe mogą uszkodzić element wyjściowy.
Do tego dochodzi jeszcze jeden niuans, o którym początkujący często nie myślą: zero-cross nie jest uniwersalnym trybem dla wszystkiego. Jeśli obciążenie jest nietypowe, półokresowe albo wymaga precyzyjnego sterowania fazowego, wygodniejszy może być inny sposób załączania. Innymi słowy, dobra praktyka polega na dopasowaniu elektroniki do obciążenia, a nie odwrotnie.
Gdzie ten element sprawdza się najlepiej w praktyce
Największy sens widzę tam, gdzie liczy się częste przełączanie, cicha praca i odporność na zużycie styków. Właśnie dlatego ten typ przełączania tak dobrze pasuje do elektroniki użytkowej, automatyki i prostych układów robotycznych.
- Regulacja temperatury - grzałki, lutownice, inkubatory, drukarki 3D i piece laboratoryjne korzystają z szybkiego i powtarzalnego sterowania.
- Automatyka szafowa - prosty montaż, mała awaryjność i brak hałasu są tu bardzo praktyczne.
- Układy testowe - przy wielu cyklach załączeń elektroniczne przełączanie jest po prostu trwalsze.
- Robotyka i prototypowanie - gdy steruję różnymi odbiornikami z mikrokontrolera, odseparowanie wejścia od wyjścia bardzo ułatwia projekt.
Warto jednak zachować rozsądny entuzjazm. Jeśli obciążenie ma bardzo mały pobór, duże skoki prądu albo wymaga pełnego odcięcia w stanie wyłączenia, czasem klasyczny przekaźnik albo inny element wykonawczy będzie po prostu lepszym wyborem. I właśnie dlatego na końcu zawsze zostawiam sobie krótką listę kontrolną.
Co sprawdzić przed zakupem, żeby moduł działał bez niespodzianek
Zanim wybiorę konkretny model, sprawdzam pięć rzeczy. To prosty filtr, który oszczędza mi później czasu, przegrzanych modułów i niepotrzebnych zwrotów.
- Czy wyjście jest przeznaczone do AC, czy do DC.
- Jaki jest prąd znamionowy i jaki prąd rozruchowy ma obciążenie.
- Jaki jest spadek napięcia na wyjściu i ile ciepła z tego wynika.
- Czy producent podaje wymagany radiator albo współczynnik deratingu.
- Czy prąd upływu nie będzie przeszkadzał w danym układzie.
Jeśli traktuję taki element jako zwykły „włącznik elektroniczny”, łatwo przeoczyć ograniczenia. Jeśli natomiast patrzę na niego jak na część układu mocy, a nie tylko wygodny moduł sterujący, dostaję rozwiązanie bardzo trwałe, szybkie i przewidywalne. I to jest właśnie jego największa zaleta: dobrze dobrany pracuje długo, cicho i bez dramatów, ale tylko wtedy, gdy od początku uwzględnię typ obciążenia, straty cieplne oraz realne warunki montażu.
