Najkrócej: serie E porządkują wartości, ale o doborze decydują też tolerancja i warunki pracy
- E12 i E24 załatwiają większość prostych i średnio wymagających projektów.
- E96 i E192 przydają się wtedy, gdy liczy się większa precyzja, a nie tylko dostępność.
- Tolerancja to nie to samo co moc ani stabilność temperaturowa.
- Jeśli konkretnej wartości nie ma, często da się ją uzyskać przez połączenie kilku rezystorów.
- Najlepszy wybór zależy od funkcji układu, a nie od samej liczby omów.

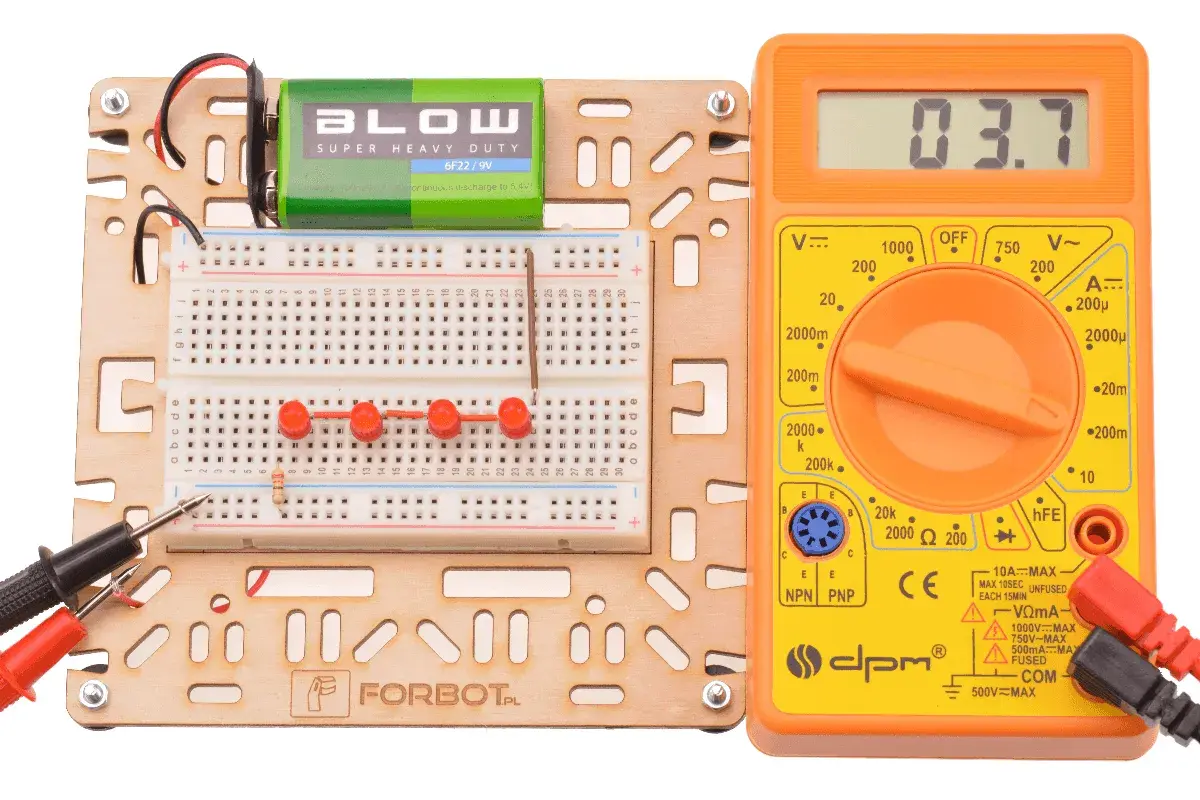

Skąd biorą się standardowe wartości rezystorów
Rezystory nie są produkowane w dowolnych wartościach. Branża trzyma się ciągu preferowanych liczb, czyli serii E, żeby sklepy, magazyny i producenci nie musieli utrzymywać setek niemal identycznych wariantów. W praktyce działa to prosto: wartość z jednej dekady, na przykład 13,3, może oznaczać 13,3 Ω, 133 Ω, 1,33 kΩ albo 13,3 kΩ - wystarczy przesunąć przecinek o potęgę 10.
To nie jest sztuczny limit, tylko kompromis między dokładnością a sensowną produkcją. Gdyby każdy rezystor miał występować w pełnym zakresie ciągłych wartości, logistyka byłaby droga, a w projektowaniu i tak najczęściej wystarcza najbliższy standard. Dodatkowo zakresy sąsiednich wartości lekko na siebie nachodzą, więc dobór pod tolerancję staje się praktyczny, a nie przypadkowy.
Ja zwykle patrzę najpierw na serię, a dopiero później na samą liczbę omów. Gdy już rozumiesz tę zasadę, łatwiej ocenić, która z popularnych serii naprawdę ma sens w danym układzie.
Najczęściej używane serie E i ich praktyczne znaczenie
W codziennej elektronice najważniejsze są E6, E12, E24, E48, E96 i E192. Im większa liczba przy literze E, tym gęściej rozmieszczone są wartości w jednej dekadzie, czyli w zakresie od 1 do 10, od 10 do 100, od 100 do 1000 i tak dalej.

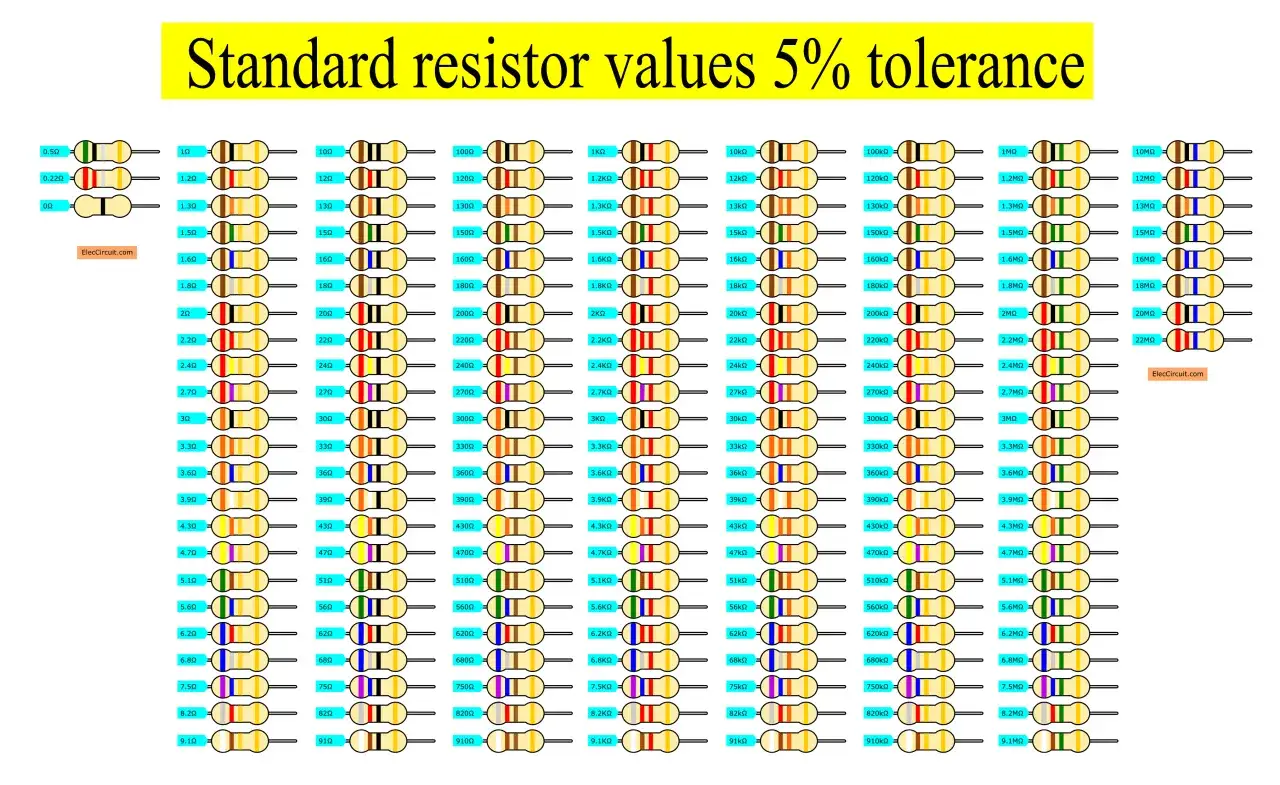

| Seria | Liczba wartości w dekadzie | Typowa tolerancja | Przykładowe wartości | Gdzie ma sens |
|---|---|---|---|---|
| E6 | 6 | około 20% | 1.0, 1.5, 2.2, 3.3, 4.7, 6.8 | Proste układy, elementy mniej krytyczne, ograniczony magazyn |
| E12 | 12 | około 10% | 1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2 | Hobby, uniwersalne zestawy, większość prostych projektów |
| E24 | 24 | około 5% | 1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1 | Najlepszy kompromis między dostępnością, ceną i dokładnością |
| E48 | 48 | około 2% | 1.00, 1.05, 1.10, 1.15, 1.21, 1.27, 1.33, 1.40, 1.47, 1.54, 1.62, 1.69... | Układy, w których warto już trzymać ciaśniejszy rozrzut |
| E96 | 96 | około 1% | 1.00, 1.02, 1.05, 1.07, 1.10, 1.13, 1.15, 1.18, 1.21, 1.24... | Pomiary, analog, precyzyjne dzielniki, bardziej wymagające projekty |
| E192 | 192 | 0.5% i niżej | bardzo gęsty zestaw wartości trzycyfrowych | Metrologia, referencje, bardzo wymagające aplikacje |
W praktyce E12 i E24 spotyka się najczęściej. E3 jest dziś rzadkie i poza kilkoma niszami traktowałbym je raczej jako ciekawostkę niż realny punkt odniesienia. Jeśli mam wybrać jeden zestaw do pracy ogólnej, zwykle zaczynam od E24, bo daje dobry balans między wygodą a rozsądną dokładnością.
Warto też pamiętać, że serii nie należy mylić z jakością. E96 nie oznacza automatycznie „lepszego” rezystora w każdej sytuacji, tylko gęstszy wybór wartości i zazwyczaj ciaśniejsze wymagania tolerancyjne. To prowadzi do kolejnego pytania: kiedy naprawdę warto dopłacać do gęstszej serii.
Jak dobrać serię do tolerancji i zastosowania
Najprostsza reguła, jakiej używam, jest taka: im mniej krytyczny układ, tym bardziej opłaca się korzystać z E12 lub E24; im ciaśniejsze wymagania na błąd całego toru, tym gęstsza seria. To jednak nie znaczy, że zawsze trzeba kupować „najdokładniejsze” rezystory. W wielu układach większy wpływ na wynik ma kondensator, źródło odniesienia, tolerancja zasilania albo temperatura niż sam rezystor.
| Scenariusz | Sensowny wybór | Na co uważać |
|---|---|---|
| LED, proste ograniczanie prądu | E12 lub E24 | Zmiana napięcia zasilania i parametrów LED często ma większy wpływ niż sama seria |
| Pull-up, pull-down, polaryzacja tranzystora | E12 lub E24 | Zbyt duża rezystancja zwiększa podatność na zakłócenia |
| Dzielnik napięcia | E24 lub E96 | Liczy się para rezystorów, a nie pojedyncza wartość |
| Filtr RC i czasówka | E24 lub E96 | Wynik zależy też od tolerancji kondensatora |
| Układ pomiarowy, referencyjny, analogowy | E96 lub E192 | Sprawdź także TCR i dryft w temperaturze |
TCR, czyli współczynnik temperaturowy rezystancji, mówi o tym, jak mocno opór zmienia się wraz z temperaturą. To ważne, bo rezystor 1% w temperaturze pokojowej nie musi zachowywać się jak 1% po nagrzaniu płytki. W praktyce taka zmiana bywa bardziej istotna niż sam napis na obudowie.
Ja zwykle nie zaczynam od E96, bo w prostych układach to najczęściej przesada. Jeśli układ ma działać przewidywalnie, lepiej najpierw ustalić, jak duży błąd jest akceptowalny, a dopiero potem dobrać serię i tolerancję. Z tego miejsca łatwo przejść do pytania, jak odczytać oznaczenia i nie pomylić jednej wartości z drugą.
Jak czytać oznaczenia i znaleźć najbliższą wartość
Na rezystorze przewlekanym spotkasz zwykle 4, 5 albo 6 pasków. W układach 4-paskowych masz dwie cyfry, mnożnik i tolerancję; 5 pasków dodaje trzecią cyfrę, a 6 pasków dorzuca jeszcze współczynnik temperaturowy. Na elementach SMD zamiast pasków pojawiają się krótkie kody numeryczne albo nadruk wartości.
- 4 paski to najczęściej prostsze elementy o szerszej tolerancji.
- 5 pasków przydaje się tam, gdzie trzeba zachować większą precyzję odczytu.
- 6 pasków dostarcza dodatkowej informacji o zachowaniu rezystora w temperaturze.
- W SMD trzeba czytać kod inaczej niż na elementach przewlekanych, bo liczba nie zawsze wygląda jak pełna wartość.
Najważniejsze jest jednak nie samo odczytanie, tylko rozsądne zaokrąglenie. Jeśli projekt wymaga 9,8 kΩ, a w dostępnej serii masz 9,1 kΩ i 10 kΩ, wybór zależy od układu: w ograniczaniu prądu zwykle bezpieczniej iść w stronę większej rezystancji, a w dzielniku napięcia albo filtrze trzeba sprawdzić, w którą stronę przesunięcie mniej psuje wynik. Czasem lepiej połączyć dwa elementy niż szukać jednej sztuki „prawie idealnej”.
Przykład, który dobrze to pokazuje: wartość 287 Ω jest normalna w gęstszych seriach, ale w E24 trzeba już wybrać coś w pobliżu, zwykle 270 Ω albo 300 Ω. To właśnie różnica między wygodą E24 a większą swobodą E96. Gdy rozumiesz tę zależność, łatwiej uniknąć przypadkowych wyborów.
Jeśli nie chcesz liczyć w głowie, myśl w trzech krokach: najpierw wartość obliczona, potem najbliższa dostępna seria, na końcu ocena, czy odchyłka jest bezpieczna dla całego układu. Taki porządek oszczędza więcej czasu niż szukanie „idealnego” nominału.
Najczęstsze błędy przy doborze wartości
Przy rezystorach powtarza się kilka pomyłek, które wyglądają niewinnie, a potem wracają jako problemy z uruchomieniem albo zbyt duży pobór prądu.
- Mylenie tolerancji z mocą. 10 kΩ w E24 nie mówi nic o tym, ile watów element bezpiecznie rozproszy.
- Wybieranie zbyt gęstej serii do układu, którego dokładność i tak ogranicza inny element.
- Ignorowanie temperatury i TCR, szczególnie w układach analogowych i pomiarowych.
- Używanie za dużej rezystancji w wejściach, które są wrażliwe na zakłócenia i prądy upływu.
- Zakładanie, że sama wartość nominalna załatwia sprawę bez sprawdzenia całego punktu pracy układu.
Najważniejszy błąd widzę jednak gdzie indziej: wiele osób kupuje rezystor jak cyfrę z kalkulatora, a nie jak element pracujący w konkretnych warunkach. Tymczasem ten sam nominał może zachowywać się dobrze w LED-ach, a źle w precyzyjnym torze analogowym. Z tego powodu warto mieć od razu mały, praktyczny zestaw podstawowych wartości.
Co trzymać w podstawowym zestawie
Jeżeli ktoś buduje pierwszy sensowny komplet do prototypowania, nie potrzebuje setek pozycji. Lepiej mieć kilkanaście naprawdę użytecznych wartości niż pełną szufladę, z której połowa leży nietknięta.
| Wartości | Ile sztuk na start | Najczęstsze zastosowanie |
|---|---|---|
| 100 Ω, 220 Ω, 330 Ω, 470 Ω | po 10 sztuk | LED, ograniczanie prądu, drobne korekty sygnałowe |
| 1 kΩ, 2.2 kΩ, 4.7 kΩ | po 10 sztuk | pull-up, dzielniki, wejścia logiczne, proste polaryzacje |
| 10 kΩ, 22 kΩ, 47 kΩ | po 10 sztuk | układy ogólne, biasing, czujniki, dzielniki napięcia |
| 100 kΩ, 220 kΩ, 1 MΩ | po 5-10 sztuk | wejścia wysokoomowe, czasówki, obwody o małym poborze prądu |
Jeśli pracujesz głównie z analogiem, dorzuciłbym jeszcze 680 Ω, 3.3 kΩ, 6.8 kΩ, 15 kΩ, 33 kΩ i 68 kΩ. To zestaw, który naprawdę przyspiesza prototypowanie, bo pozwala zbliżyć się do większości obliczonych wartości bez długiego szukania zamienników. W praktyce lepiej mieć 12 dobrze dobranych pozycji niż 40 przypadkowych.
Warto też pamiętać o pakiecie mechanicznym: ten sam nominał może występować w wersji przewlekanej i SMD, ale to nadal ten sam wybór wartości. Różni się tylko sposób montażu, miejsce na płytce i często dopuszczalna moc.
Najlepszy wybór zaczyna się od tolerancji, a nie od samej liczby
Jeżeli mam wskazać jedną zasadę, która najbardziej porządkuje pracę z rezystorami, to jest nią zaczynanie od tolerancji i warunków pracy, a dopiero potem od wartości nominalnej. Serie E są mapą dostępnych kroków, ale prawdziwa decyzja zapada wtedy, gdy sprawdzisz, czy układ jest wrażliwy na odchyłkę, temperaturę, moc i dostępność części. W prostych projektach wygrywa E24, w wymagających E96 lub świadome łączenie elementów.
Dobieraj rezystor do funkcji układu, a nie tylko do najbliższej liczby na półce. To podejście oszczędza czas, zmniejsza liczbę pomyłek i zwykle daje lepszy efekt niż polowanie na egzotyczny nominał, którego i tak później nie wykorzystasz ponownie. Jeśli wiesz, jak działa seria E, łatwiej projektować szybciej i z większym marginesem bezpieczeństwa.
Najwięcej zyskujesz nie wtedy, gdy szukasz „idealnej” wartości, ale wtedy, gdy świadomie wybierasz kompromis między precyzją, dostępnością i zachowaniem układu w realnych warunkach.
