Wyświetlacz LCD to jeden z tych elementów elektronicznych, które widzi się niemal codziennie, nawet jeśli nie myśli się o jego budowie. Najprościej ujmuję to tak: LCD nie wytwarza obrazu samodzielnie, tylko steruje światłem, aby pokazać tekst, cyfry albo grafikę. W tym tekście wyjaśniam, jak działa taka matryca, jakie są jej odmiany w elektronice i kiedy LCD ma więcej sensu niż nowsze, ale nie zawsze lepsze alternatywy.
Najkrócej, LCD to matryca, która steruje światłem, a nie jego źródło
- LCD oznacza Liquid Crystal Display, czyli wyświetlacz ciekłokrystaliczny.
- Obraz powstaje przez kontrolowanie przepuszczania światła podświetlenia przez warstwę ciekłego kryształu i filtrów.
- W elektronice spotyka się zarówno proste wyświetlacze znakowe, jak i matryce graficzne oraz panele TFT.
- Największe zalety LCD to niski pobór energii, cienka konstrukcja i szeroka dostępność.
- Największe ograniczenia to słabsza czerń, kąty widzenia zależne od technologii panelu i potrzeba podświetlenia.
- W praktyce „LED” bardzo często oznacza LCD z diodowym podświetleniem, a nie osobną technologię obrazu.

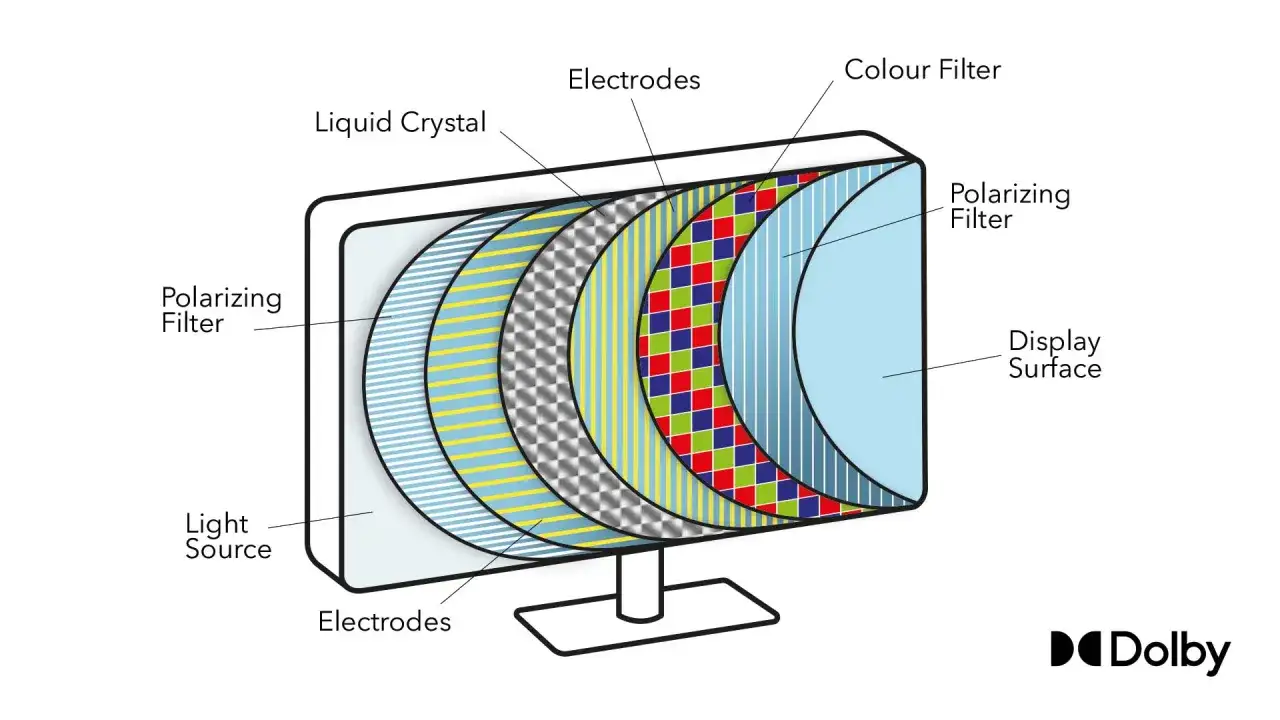

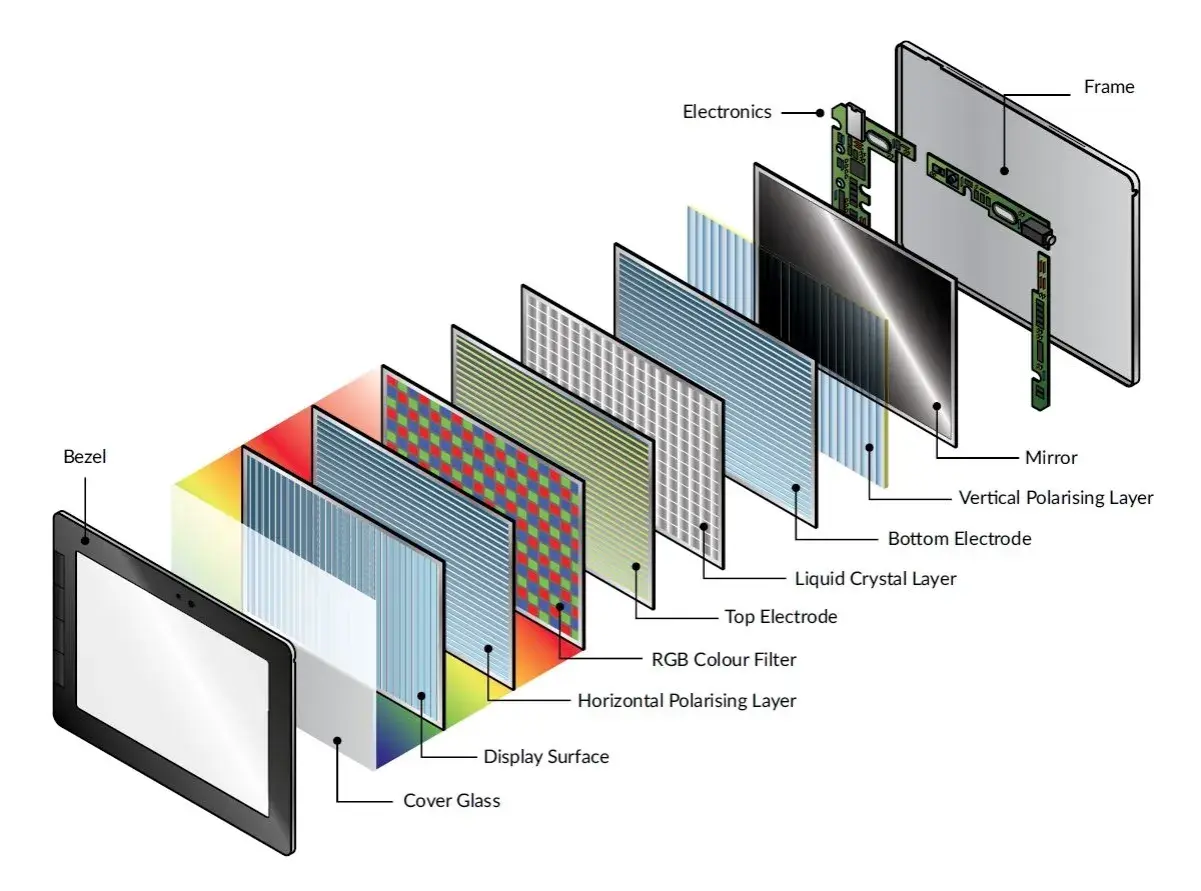

Jak działa wyświetlacz LCD od środka
W typowym LCD światło powstaje w podświetleniu, najczęściej diodowym, a sama warstwa ciekłych kryształów działa jak precyzyjna przesłona. Gdy do elektrod trafia napięcie, molekuły ciekłego kryształu zmieniają ułożenie, przez co inaczej skręcają światło spolaryzowane. To właśnie ten trik optyczny sprawia, że dany piksel staje się jaśniejszy albo ciemniejszy.
- bez napięcia część konstrukcji przepuszcza światło w jednym stanie;
- po przyłożeniu napięcia układ zmienia polaryzację i „przydławia” światło;
- filtry kolorów decydują, czy dany punkt będzie czerwony, zielony lub niebieski;
- warstwa TFT w lepszych panelach steruje pikselami indywidualnie, a nie grupowo.
Bez podświetlenia LCD nie daje obrazu, tylko dobrze zbudowaną, ale nadal ciemną strukturę optyczną. Z tego mechanizmu wynikają też różnice między poszczególnymi typami paneli, więc za chwilę rozbijam je na prostsze kategorie.
Jakie odmiany LCD spotkasz w elektronice
W projektach elektronicznych LCD nie oznacza jednego konkretnego ekranu. Pod tą nazwą kryje się kilka rodzin wyświetlaczy, które różnią się liczbą informacji, sposobem sterowania i ceną. Ja najczęściej rozdzielam je na cztery praktyczne grupy.
| Typ LCD | Co pokazuje | Gdzie go spotkasz | Co warto wiedzieć |
|---|---|---|---|
| Segmentowy | Cyfry, proste symbole, pojedyncze ikony | Kalkulatory, zegary, liczniki, prostsze mierniki | Tani, mało wymagający, bardzo oszczędny |
| Znakowy 16x2 lub 20x4 | Tekst i krótkie komunikaty | Menu urządzeń, projekty z mikrokontrolerem, panele testowe | Często współpracuje z kontrolerem zgodnym z HD44780 |
| Graficzny monochromatyczny | Proste grafiki, ikony, wykresy | Mierniki, sterowniki, interfejsy przemysłowe | Daje większą swobodę, ale wymaga więcej kodu |
| TFT / IPS | Pełny kolor, rozbudowane menu, animacje | Panele HMI, bardziej zaawansowane urządzenia, UI z ikonami | To nadal LCD, tylko z aktywną matrycą i zwykle lepszą czytelnością |
Jeśli pracujesz z mikrokontrolerami, szczególnie często trafisz na znakowe moduły 16x2. Są wdzięczne, bo do prostego komunikatu wystarczą dwie linie tekstu i kilka przewodów, a z adapterem I2C można jeszcze bardziej uprościć okablowanie. W praktyce wybór typu zależy od tego, czy chcesz pokazać dwa słowa, czy pełny ekran interfejsu.
Gdzie LCD sprawdza się najlepiej
LCD najlepiej działa tam, gdzie informacja ma być konkretna: wynik pomiaru, status, menu, temperatura, licznik albo symbol błędu. W praktyce widzę go wszędzie tam, gdzie nie potrzeba animacji ani zdjęć, tylko szybkie i czytelne dane.
- urządzenia pomiarowe: multimetry, zasilacze laboratoryjne, czujniki;
- automatyka i sterowanie: termostaty, panele kotłów, sterowniki pomp;
- robotyka i DIY: podgląd parametrów, debugowanie programu, proste menu serwisowe;
- AGD i elektronika użytkowa: pralki, ekspresy, zegary, piloty;
- sprzęt samochodowy i przemysłowy: odczyt statusu i ostrzeżeń.
Ja lubię ten typ ekranu w projektach, w których ważniejsza jest niezawodność i prostota niż efekt „wow”. Gdy interfejs ma być bogatszy, wchodzą panele graficzne, a wtedy od razu pojawia się pytanie, czym LCD różni się od LED i OLED.
LCD, LED i OLED nie są tym samym
To jedno z najczęstszych nieporozumień. W praktyce „monitor LED” bardzo często oznacza po prostu LCD z diodowym podświetleniem, a nie osobną technologię obrazu. LED mówi więc o sposobie podświetlania, a LCD o zasadzie działania samej matrycy.
| Technologia | Czy świeci sama | Kontrast i czerń | Kąty widzenia | Pobór energii | Kiedy ma sens |
|---|---|---|---|---|---|
| LCD | Nie | Średnie, zależne od typu panelu | Od przeciętnych do dobrych | Niski do średniego | Tekst, pomiary, proste i stabilne UI |
| LCD z podświetleniem LED | Nie | Zwykle jaśniejsze niż starsze rozwiązania | Zależne od matrycy TN, IPS lub VA | Podświetlenie robi największą różnicę | Większość monitorów i telewizorów |
| OLED | Tak | Bardzo wysoki kontrast, głęboka czerń | Bardzo dobre | Zależny od treści | Gdy liczy się jakość obrazu i ciemne sceny |
Nawet miniLED nie zmienia tego podstawowego faktu: to nadal LCD, tylko z bardziej precyzyjnym sterowaniem podświetleniem. Dlatego przy wyborze warto patrzeć nie tylko na marketingową nazwę, ale na to, jak ekran ma pracować w konkretnym urządzeniu.
Na co zwracam uwagę, wybierając moduł LCD do projektu
Gdy dobieram moduł LCD do projektu, sprawdzam kilka rzeczy od razu, zanim jeszcze zacznę pisać kod. To oszczędza czas, bo większość problemów z wyświetlaczami nie wynika z samej technologii, tylko z niedopasowania modułu do zadania.
- Interfejs - równoległy, I2C albo SPI. I2C oszczędza piny, a SPI bywa wygodniejsze przy bardziej rozbudowanych ekranach.
- Napięcie - sprawdź, czy logika działa na 3,3 V czy 5 V. To jeden z najczęstszych powodów problemów przy pierwszym uruchomieniu.
- Rozdzielczość - 16x2 i 20x4 wystarczą do statusów, 128x64 do prostych ikon, a TFT do pełnych menu.
- Podświetlenie - to ono zwykle bierze najwięcej prądu; w małych modułach mówimy często o kilkunastu do kilkudziesięciu mA.
- Kąty widzenia i temperatura - jeśli ekran ma być czytelny z boku albo w chłodzie, typ matrycy robi dużą różnicę.
- Biblioteki i sterownik - lepiej wybrać moduł z dobrą dokumentacją niż walczyć z egzotycznym kontrolerem.
Jeżeli urządzenie ma działać na zewnątrz, zwykły panel może nie wystarczyć bez mocniejszego podświetlenia albo wersji transfleksyjnej. To detal, który często wychodzi dopiero po złożeniu prototypu, więc ja sprawdzam go na samym początku. I właśnie dlatego dobry wybór LCD zaczyna się nie od samego ekranu, tylko od warunków, w jakich ma pracować.
Kiedy LCD nadal wygrywa prostotą i co bym sprawdził przed zakupem
Ja nadal uznaję LCD za bardzo dobry wybór, gdy urządzenie ma pokazywać dane statyczne albo wolno zmieniające się, działać długo na baterii i być serwisowalne bez drogich części. W takim scenariuszu wygrywa nie dlatego, że jest „najlepszy na papierze”, tylko dlatego, że jest przewidywalny, tani i łatwy do wdrożenia.
- spadek jasności podświetlenia po latach jest normalny;
- martwe piksele i nierówne podświetlenie mogą pojawić się w tańszych modułach;
- kąt patrzenia zależy od typu matrycy, a nie od samej nazwy LCD;
- jeśli potrzebujesz głębokiej czerni i pełnej elastyczności UI, OLED może być lepszy;
- jeśli potrzebujesz prostego odczytu danych, LCD nadal trudno pobić ceną i prostotą.
W praktyce nie pytam więc, czy LCD jest „lepszy”, tylko czy dobrze pasuje do zadania. Jeśli ekran ma pokazywać kilka wartości, status połączenia albo proste menu serwisowe, to nadal bardzo sensowny element elektroniczny, który robi dokładnie to, czego od niego oczekujesz.
