Najprostszy filtr RC to jeden z tych układów, które wyglądają skromnie, a potrafią bardzo porządnie uporządkować sygnał. W praktyce przydaje się wtedy, gdy trzeba odciąć składową stałą, wygładzić zakłócenia albo ograniczyć zbyt szybkie zmiany napięcia. Poniżej pokazuję, jak działa taki układ, jak policzyć częstotliwość graniczną i kiedy jego prostota jest zaletą, a kiedy staje się ograniczeniem.
Najważniejsze informacje w skrócie
- Układ z rezystorem i kondensatorem kształtuje pasmo sygnału, bo impedancja kondensatora zależy od częstotliwości.
- Najczęściej spotkasz wersję dolnoprzepustową i górnoprzepustową, a różnica między nimi wynika z położenia elementów.
- W prostym układzie pierwszego rzędu częstotliwość graniczna wynosi fc = 1 / (2πRC).
- Na granicy pasma sygnał spada do około 70,7% wartości wejściowej, czyli o 3 dB.
- Spadek charakterystyki wynosi zwykle 20 dB/dekadę, więc to układ bardzo użyteczny, ale niezbyt ostry.
- Dobór R i C trzeba zawsze sprawdzić razem z impedancją źródła i obciążenia, bo w praktyce one przesuwają wynik.
Jak działa układ z rezystorem i kondensatorem
Gdy projektuję prosty tor wejściowy, patrzę na taki układ jak na najtańszy sposób sterowania tym, co ma przejść dalej, a co ma zostać stłumione. Rezystor i kondensator tworzą zależną od częstotliwości „bramkę”: dla jednych składowych sygnału układ jest prawie przezroczysty, dla innych staje się przeszkodą. To właśnie dlatego ten prosty układ potrafi działać jak filtr dolnoprzepustowy albo górnoprzepustowy.
Klucz jest w tym, że kondensator nie zachowuje się tak samo dla wszystkich częstotliwości. Dla niskich częstotliwości jego reaktancja jest duża, a dla wysokich wyraźnie maleje. W praktyce oznacza to, że szybkie zmiany napięcia można łatwiej „zrzucić” do masy albo, przeciwnie, odciąć składową stałą i przepuścić tylko szybkie zmiany.
| Typ układu | Co przepuszcza | Co tłumi | Typowe zastosowanie |
|---|---|---|---|
| Dolnoprzepustowy | Niższe częstotliwości | Wyższe częstotliwości | Wygładzanie sygnału, redukcja szumu, prosty antyaliasing |
| Górnoprzepustowy | Wyższe częstotliwości | Niższe częstotliwości, w tym DC | Odsprzęganie składowej stałej, sprzęganie sygnałów audio |

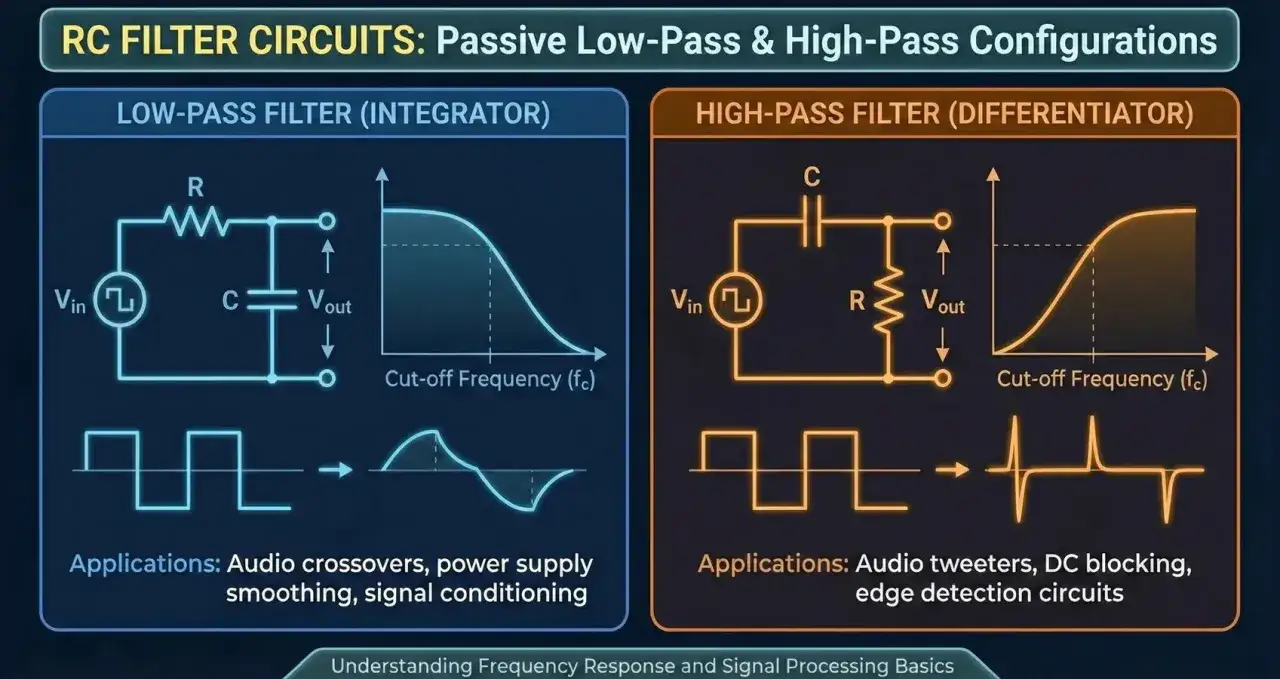

W dolnoprzepustowym wariancie rezystor zwykle jest w szeregu, a kondensator schodzi do masy. W górnoprzepustowym układzie role są odwrócone funkcjonalnie: kondensator pracuje tak, by blokować wolne zmiany, a rezystor zapewnia drogę dla ustalonego poziomu sygnału. Znając tę zasadę, łatwiej policzyć częstotliwość graniczną i dobrać wartości bez zgadywania.
Jak policzyć częstotliwość graniczną i dobrać wartości
Najważniejszy wzór jest prosty: fc = 1 / (2πRC). Dla takiego układu pierwszego rzędu to właśnie iloczyn R i C ustala punkt, w którym sygnał zaczyna wyraźnie spadać. W tym miejscu amplituda wynosi około 0,707 wartości wejściowej, czyli filtr wprowadza tłumienie rzędu 3 dB.
Ja zwykle zaczynam od odpowiedzi na dwa pytania: jaką częstotliwość chcę przepuścić i jak bardzo mogę obciążyć źródło sygnału. Sam wzór nie mówi jeszcze wszystkiego, bo identyczne fc można uzyskać różnymi parami elementów, a każda para ma inne skutki uboczne. Warto to zobaczyć na konkretnych liczbach.
| Rezystor | Kondensator | Częstotliwość graniczna | Co to oznacza w praktyce |
|---|---|---|---|
| 1 kΩ | 100 nF | około 1,59 kHz | Małe impedancje, większe obciążenie źródła, dobra odporność na część zakłóceń |
| 10 kΩ | 10 nF | około 1,59 kHz | Dobry kompromis między poborem prądu a wrażliwością na pasożyty |
| 100 kΩ | 1 nF | około 1,59 kHz | Niski pobór prądu, ale większa podatność na upływy, zakłócenia i pojemności pasożytnicze |
To samo fc nie oznacza więc tego samego zachowania układu. Przy wyższych wartościach rezystancji rośnie wrażliwość na zakłócenia i tolerancję elementów, a przy niższych wzrasta obciążenie źródła. Dla prostych projektów lubię trzymać się zakresu 1 kΩ do 10 kΩ dla rezystora i 1 nF do 100 nF dla kondensatora, bo to zwykle daje rozsądny kompromis między wygodą montażu, szumem i stabilnością działania. Teraz warto zobaczyć, gdzie taki układ sprawdza się najlepiej.
Gdzie ten układ sprawdza się najlepiej
Największa zaleta tego rozwiązania jest praktyczna: jest tanie, małe i przewidywalne, o ile nie próbujesz wymagać od niego rzeczy, do których nie został stworzony. W projektach elektronicznych widzę je najczęściej w czterech rolach: jako prosty wygładzacz, separator składowej stałej, ogranicznik zakłóceń oraz pierwszy stopień ochrony przed zbyt szybkim sygnałem.
| Zastosowanie | Jaki typ zwykle wybieram | Co robi układ | Na co uważać |
|---|---|---|---|

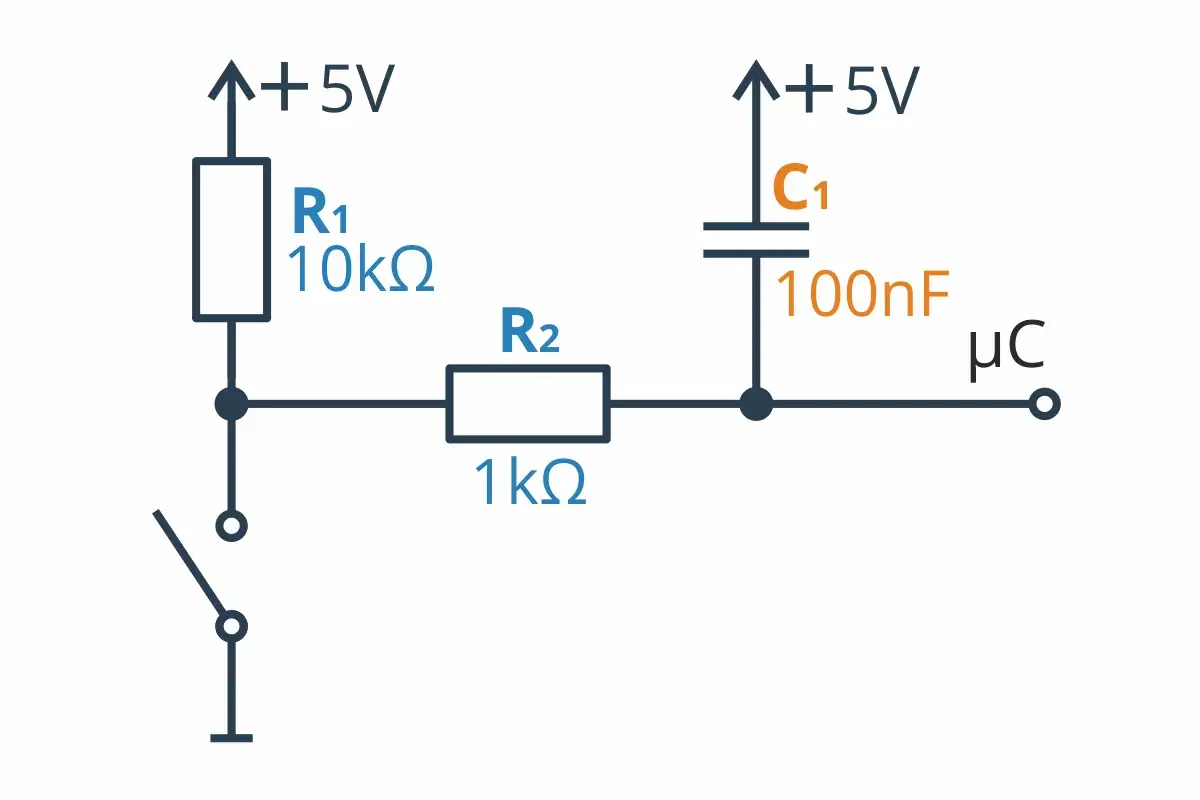

| Przycisk i drgania styków | Dolnoprzepustowy | Tłumi szybkie impulsy i wygładza zbocza | Zbyt duża stała czasowa spowolni reakcję interfejsu |
| Wejście audio | Górnoprzepustowy | Odcina składową stałą i przepuszcza sygnał zmienny | Za wysoka fc obetnie dół pasma, czyli bas i niskie tony |
| Czujnik analogowy | Dolnoprzepustowy | Wygładza szum i krótkie zakłócenia | Zbyt mocne filtrowanie spłaszczy użyteczny sygnał |
| Wejście ADC | Dolnoprzepustowy | Daje pierwszy poziom tłumienia zakłóceń | To nie zawsze wystarcza, jeśli pasmo i aliasing są krytyczne |
W prostych układach cyfrowych czas reakcji często liczy się w milisekundach, więc taki filtr pomaga pozbyć się zakłóceń bez dokładania złożonej logiki. W torach audio częstotliwość graniczna bywa ustawiana bardzo nisko, zwykle tak, by nie ruszyć słyszalnego pasma, a jednocześnie zablokować DC. W pomiarach analogowych z kolei liczy się to, żeby nie ucinać potrzebnej dynamiki, tylko odsiać to, co naprawdę przeszkadza. A skoro zastosowania są tak różne, równie ważne staje się unikanie typowych błędów.
Jakie błędy popełnia się najczęściej
Najczęstszy błąd jest prosty: zakłada się, że jeden wzór załatwia cały projekt. W rzeczywistości układ pasywny działa dobrze tylko wtedy, gdy znasz impedancję źródła, impedancję obciążenia i tolerancję elementów. Jeśli tego nie uwzględnisz, rzeczywista częstotliwość graniczna przesunie się względem obliczeń, a sam przebieg nie będzie wyglądał tak „książkowo”, jak na schemacie.
- Ignorowanie impedancji źródła - jeśli źródło ma już własną rezystancję wyjściową, to ona dodaje się do projektu i zmienia fc.
- Ignorowanie obciążenia - wejście kolejnego stopnia nie jest nieskończenie duże, więc też wpływa na charakterystykę.
- Dobór zbyt dużej rezystancji - układ staje się bardziej podatny na szumy, upływy i pojemności pasożytnicze.
- Dobór zbyt dużej pojemności - kondensator rośnie fizycznie, a układ wolniej reaguje na zmianę sygnału.
- Mylenie fc z ostrą granicą - odcięcie nie następuje nagle, tylko łagodnie; po jednej dekadzie masz dopiero około 20 dB tłumienia więcej.
Dobry przykład: jeśli liczysz fc dla R = 1 kΩ i C = 100 nF, otrzymujesz około 1,59 kHz. Ale gdy źródło sygnału ma dodatkowo 1 kΩ impedancji wyjściowej, efektywny opór rośnie do około 2 kΩ i częstotliwość graniczna spada w przybliżeniu do 796 Hz. To już nie jest drobna korekta, tylko realna zmiana zachowania całego toru. Właśnie w tych ograniczeniach najłatwiej o błędy, więc warto je nazwać wprost.
Kiedy prosty układ pasywny przestaje wystarczać
Układ pasywny lubię za prostotę, ale nie udaję, że nadaje się do wszystkiego. Jeśli potrzebujesz ostrzejszego tłumienia, większego wzmocnienia albo bardzo dobrej separacji między stopniami, lepszy będzie filtr aktywny albo kilka stopni odseparowanych buforem. Sam pierwszy rząd daje tylko 20 dB/dekadę, więc przy mocnych zakłóceniach to często za mało.
| Cecha | Układ pasywny RC | Filtr aktywny |
|---|---|---|
| Liczba elementów | Bardzo mała | Większa, zwykle z wzmacniaczem operacyjnym |
| Wzmocnienie | Brak | Możliwe |
| Stromość zbocza | 20 dB/dekadę na biegun | Może być znacznie większa |
| Wrażliwość na obciążenie | Wysoka | Zwykle mniejsza dzięki buforowaniu |
| Zasilanie | Nie wymaga | Zwykle wymaga |
| Najlepsze zastosowanie | Proste wygładzanie i odsprzęganie | Precyzyjne kształtowanie pasma |
Jeśli chcesz zbudować ostrzejszy spadek tylko z elementów pasywnych, można łączyć kilka stopni, ale trzeba pamiętać, że bez bufora będą się wzajemnie obciążać. To właśnie dlatego dwa odseparowane stopnie dają dużo bardziej przewidywalny efekt niż dwa połączone „na skróty”. Gdy potrzebujesz większej kontroli nad pasmem, prosty układ przestaje być końcem projektu, a staje się dopiero punktem wyjścia.
Co warto zapamiętać przed budową własnego układu
Najbardziej użyteczne w tym temacie jest to, że nie trzeba budować skomplikowanego toru, żeby już coś sensownie odfiltrować. Dobrze dobrany układ z rezystorem i kondensatorem potrafi odciąć składową stałą, uspokoić zakłócenia po przycisku, złagodzić szpilki na wejściu ADC i uporządkować prosty sygnał analogowy. Jednocześnie trzeba pamiętać, że to nadal tylko pierwszy rząd, więc nie zrobi za Ciebie ostrego podziału pasma ani nie naprawi źle zaprojektowanej impedancji.
- Najpierw ustal, co chcesz przepuścić, a co stłumić.
- Potem policz fc i sprawdź, czy R oraz C nie obciążą nadmiernie poprzedniego stopnia.
- Jeśli zależy Ci na powtarzalności, nie wybieraj elementów tylko „na oko”.
- Jeśli sygnał ma być czysty w szerokim paśmie, rozważ filtr aktywny albo kilka stopni z buforowaniem.
To właśnie dlatego filtr RC jest tak popularny w elektronice użytkowej, edukacyjnej i pomiarowej: daje szybki efekt przy minimalnej liczbie elementów, ale wymaga świadomego doboru. Kiedy traktujesz go jak narzędzie, a nie magiczne rozwiązanie, staje się jednym z najbardziej praktycznych bloków w całym torze sygnałowym.
