Kondensator w układzie elektronicznym potrafi robić więcej, niż sugeruje prosty symbol na schemacie: filtruje zasilanie, opóźnia sygnał, wygładza przebieg albo tłumi przepięcia. W praktyce hasło kondensator schemat sprowadza się do jednego pytania: jak rozpoznać, co ten element ma robić w danym miejscu i jak dobrać go tak, żeby układ działał stabilnie. Poniżej rozbieram to na proste części, bez nadmiaru teorii, ale z konkretnymi przykładami.
Najpierw rozpoznaj symbol, potem sprawdź rolę kondensatora w układzie
- Na schemacie kondensator może być niepolaryzowany, polaryzowany albo regulowany, a każdy symbol niesie inne znaczenie praktyczne.
- W obwodzie DC kondensator po chwili zachowuje się jak przerwa, ale przy zmianach napięcia zaczyna przewodzić prąd ładowania i rozładowania.
- Układ RC to najczęstszy punkt odniesienia: tam widać zarówno filtrację, jak i opóźnianie oraz kształtowanie zboczy.
- Wybór typu kondensatora ma znaczenie równie duże jak sama pojemność, bo liczą się też ESR, napięcie pracy, polaryzacja i stabilność dielektryka.
- Najwięcej błędów wynika nie z samego schematu, ale z założenia, że każdy kondensator zachowuje się tak samo.
Jak rozpoznać symbol kondensatora na schemacie
Ja zawsze zaczynam od symbolu, bo on od razu mówi, z jakim typem elementu mam do czynienia. Dwie równoległe kreski oznaczają zwykle kondensator niepolaryzowany, a symbol z wyraźnym oznaczeniem biegunowości wskazuje element, którego nie wolno podłączać odwrotnie. W schematach spotyka się też wersję z jedną prostą i jedną wygiętą kreską albo z dodatkowym znakiem „+” przy dodatnim wyprowadzeniu.
Symbol niepolaryzowany
Taki kondensator można włączyć w obwód w obu kierunkach. Najczęściej dotyczy to ceramiki, folii albo kondensatorów używanych w układach filtrujących i czasowych. To dobry wybór tam, gdzie napięcie zmienia biegunowość albo gdzie nie chcesz zastanawiać się nad orientacją elementu na płytce.
Symbol polaryzowany
Tu sprawa jest prostsza i bardziej wymagająca zarazem: dodatni i ujemny biegun muszą się zgadzać ze schematem. W praktyce takie oznaczenie widzę najczęściej przy elektrolitach i części kondensatorów tantalowych. Jeśli ktoś zamieni bieguny, układ może działać źle od razu albo uszkodzić się po chwili pracy.
Przeczytaj również: Przycisk monostabilny - jak działa i jak go podłączyć?
Oznaczenia przy wartości
Na schemacie oprócz symbolu zwykle pojawia się oznaczenie typu C1, C2, C5 oraz wartość pojemności, na przykład 100 nF, 1 µF albo 47 µF. Warto patrzeć również na napięcie znamionowe i czasem na dopisek typu dielektryka, bo to bywa ważniejsze niż sama liczba faradów. Gdy widzę tylko pojemność bez kontekstu, zakładam, że trzeba jeszcze sprawdzić notę katalogową lub opis projektu.
Ten etap daje odpowiedź na pytanie „co to za element?”, ale jeszcze nie mówi, po co został użyty. Do tego trzeba przejść do zachowania kondensatora w samym obwodzie.
Co dzieje się z kondensatorem w obwodzie
Kondensator magazynuje ładunek i energię w polu elektrycznym, więc jego zachowanie zależy od tego, czy napięcie jest stałe, czy zmienne. Przy prądzie stałym po naładowaniu zachowuje się jak przerwa, a przy zmianach napięcia zaczyna reagować natychmiast, bo musi doładować albo oddać zgromadzony ładunek. To dlatego w praktyce tak często widzi się go w filtrach, układach czasowych i przy zasilaniu układów scalonych.
Jeśli lubisz patrzeć na sprawę liczbowo, najprostszy układ RC opisuje stała czasowa τ = R × C. Przy rezystorze 10 kΩ i kondensatorze 100 nF dostajemy τ = 1 ms, a częstotliwość graniczna filtru dolnoprzepustowego wynosi około 159 Hz. To bardzo wygodny punkt odniesienia: poniżej tej granicy sygnał przechodzi łatwiej, powyżej zaczyna być tłumiony.
- Ładowanie - napięcie na kondensatorze rośnie stopniowo, a prąd maleje wraz z czasem.
- Rozładowanie - zgromadzony ładunek oddaje energię do obwodu i napięcie spada wykładniczo.
- Impedancja - to „opór” zależny od częstotliwości; dla szybkich zmian napięcia kondensator zachowuje się zupełnie inaczej niż dla DC.
Właśnie dlatego jeden kondensator potrafi pełnić kilka ról naraz, a poprawne odczytanie schematu polega nie tylko na zobaczeniu symbolu, ale też na zrozumieniu, jak element współpracuje z resztą układu.

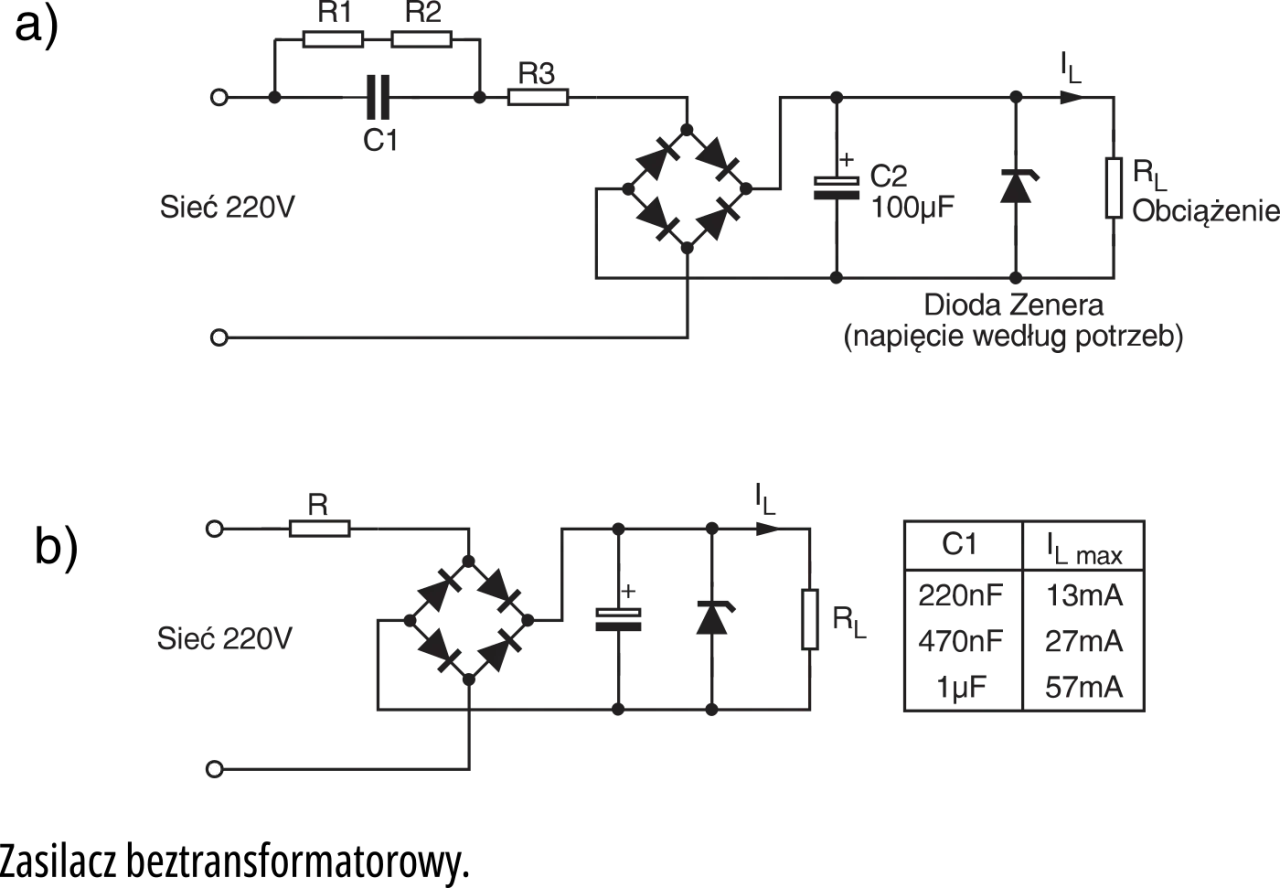

Najczęstsze układy z kondensatorem i jak je czytać
Jeśli mam przed sobą nowy schemat, szukam najpierw kilku powtarzalnych wzorców. Większość praktycznych zastosowań da się zamknąć w kilku typach połączeń, a każde z nich ma dość konkretny cel. Poniższa tabela pomaga od razu odróżnić, czy kondensator filtruje, opóźnia, wygładza czy tłumi zakłócenia.
| Układ | Jak wygląda na schemacie | Po co się go stosuje | Na co uważać |
|---|---|---|---|
| RC dolnoprzepustowy | Rezystor w szeregu, kondensator do masy | Wygładza sygnał i usuwa szybkie zakłócenia | Zbyt duża pojemność spowalnia reakcję układu |
| Układ czasowy RC | Rezystor ładuje kondensator, a progowy element reaguje na napięcie | Tworzy opóźnienie, impuls lub timer | Liczy się nie tylko pojemność, ale też tolerancja i upływność |
| Odsprzęganie zasilania | Kondensator równolegle do zasilania, blisko układu scalonego | Stabilizuje napięcie przy nagłych poborach prądu | Rozmieszczenie na PCB bywa ważniejsze niż sam dobór wartości |
| Wygładzanie po prostowniku | Duży kondensator za mostkiem prostowniczym | Zmniejsza tętnienia napięcia | Trzeba pilnować tętnień prądu i napięcia pracy |
| Snubber RC | Układ RC równolegle do elementu przełączającego lub obciążenia | Tłumi przepięcia i dzwonienie | Zły dobór może tylko przesunąć problem zamiast go rozwiązać |
W praktyce najwięcej czasu oszczędza mi proste rozróżnienie: jeśli kondensator stoi przy zasilaniu, najpewniej służy do stabilizacji; jeśli jest w torze sygnału razem z rezystorem, zwykle robi filtr albo opóźnienie. W obu przypadkach warto sprawdzić, czy producent nie narzuca konkretnej wartości, bo czasem projekt działa poprawnie tylko w określonym zakresie.
Dobry przykład to klasyczne odsprzęganie: mały ceramiczny kondensator, często 100 nF, umieszcza się możliwie blisko pinów zasilania układu scalonego, a obok dodaje większy element buforujący, na przykład 4,7-47 µF. Ten duet nie jest przypadkowy. Mały kondensator gasi szybkie skoki, większy przejmuje wolniejsze zmiany obciążenia.
Jeżeli schemat pokazuje połączenie szeregowe lub równoległe kilku kondensatorów, trzeba pamiętać o podstawowej zasadzie: w równoległym pojemności się sumują, a w szeregowym wynik jest mniejszy od najmniejszego z elementów. To często zaskakuje początkujących, bo intuicja podpowiada coś odwrotnego.
Jak dobrać właściwy element do konkretnego układu
Sama pojemność to dopiero początek. Gdy dobieram kondensator, sprawdzam jeszcze napięcie znamionowe, typ dielektryka, ESR, upływność oraz to, czy element jest polaryzowany. ESR, czyli rezystancja szeregowa zastępcza, zamienia część energii w ciepło. ESL, czyli pasożytnicza indukcyjność wyprowadzeń, zaczyna być ważna przy szybkich zboczach i wysokich częstotliwościach.
| Typ kondensatora | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Ceramiczny C0G/NP0 | Duża stabilność, małe straty, dobra powtarzalność | Zwykle mniejsze pojemności | Układy czasowe, filtry, precyzyjne obwody analogowe |
| Ceramiczny X7R/X5R | Duża pojemność w małej obudowie, niski ESR | Pojemność może wyraźnie spadać pod wpływem napięcia stałego i temperatury | Odsprzęganie zasilania, aplikacje ogólne |
| Elektrolityczny | Bardzo duża pojemność, dobry do magazynowania energii | Polaryzacja, większy ESR i upływność, gorsza praca przy wysokich częstotliwościach | Wygładzanie zasilania, bufor energetyczny |
| Foliowy | Stabilny, niski poziom strat, dobry dla sygnałów | Zwykle większy rozmiar | Filtry, audio, obwody impulsowe o większych wymaganiach jakościowych |
| Tantalowy lub polimerowy | Duża pojemność w małej objętości, przyzwoite parametry zasilania | Trzeba pilnować polaryzacji i zapasu napięcia | Zasilanie, kompaktowe projekty elektroniczne |
Wybierając napięcie pracy, przyjmuję bezpieczny zapas zamiast grania na styk. To praktyka, która naprawdę się opłaca, bo kondensator w rzeczywistym układzie nie pracuje w idealnych warunkach: dochodzą skoki napięcia, temperatura, tolerancja produkcyjna i starzenie. W ceramicznych elementach klasy X7R czy X5R trzeba dodatkowo brać pod uwagę efekt DC bias, czyli spadek efektywnej pojemności przy napięciu stałym.
Jeśli projekt dotyczy zasilania impulsowego, filtrów szybkich albo przetwornic, sama pojemność z noty katalogowej nie wystarczy. Wtedy patrzę jeszcze na ESR i na to, czy producent podaje zachowanie przy częstotliwości pracy układu. W obwodach audio i precyzyjnych timerach bardziej liczy się stabilność niż sama liczba mikrofaradów.
Najczęstsze błędy, które widać dopiero po uruchomieniu
Najwięcej problemów nie wynika z samego schematu, tylko z uproszczeń przy doborze elementu. Widzę to regularnie: układ wygląda poprawnie na papierze, a po uruchomieniu pojawia się tętnienie, opóźnienie jest za długie albo kondensator grzeje się bardziej, niż powinien. Zwykle winny jest jeden z poniższych błędów.
- Odwrotna polaryzacja - klasyczny błąd przy elektrolitach i tantalowych elementach.
- Za mały zapas napięcia - element może działać na granicy, ale nie będzie niezawodny.
- Dobór ceramiki klasy 2 do precyzyjnego timera - pojemność zmienia się wraz z napięciem i temperaturą.
- Ignorowanie ESR - szczególnie groźne w zasilaczach i przetwornicach.
- Zbyt długie ścieżki na PCB - przy odsprzęganiu sam symbol na schemacie nie wystarcza, bo liczy się również fizyczne umiejscowienie.
- Zakładanie, że kondensatory w szeregu dają prostą sumę - w szeregu pojemność maleje, a napięcie rozkłada się na elementy.
Jest jeszcze jeden błąd, który bywa zdradliwy: przekonanie, że „100 nF to zawsze 100 nF”. W praktyce wartość rzeczywista zależy od typu dielektryka, warunków pracy i częstotliwości. Dlatego w dobrych projektach nie wybiera się kondensatora tylko po pojemności z tabelki, ale po całym zestawie parametrów.
Na co patrzeć, gdy chcesz szybko zrozumieć układ z kondensatorem
Jeśli analizuję nieznany schemat, idę zawsze tą samą kolejnością. Najpierw sprawdzam symbol i polaryzację, potem miejsce w układzie, a dopiero na końcu konkretną wartość. Taka kolejność szybko pokazuje, czy mam do czynienia z filtrem, opóźnieniem, buforem zasilania czy elementem ochronnym.
- Sprawdź, czy kondensator jest polaryzowany.
- Oceń, czy pracuje przy zasilaniu, czy w torze sygnału.
- Porównaj pojemność z funkcją układu, a nie tylko z liczbą na obudowie.
- Zweryfikuj napięcie znamionowe i zapas bezpieczeństwa.
- Przy ceramicznych elementach uwzględnij spadek pojemności pod obciążeniem DC.
- Jeśli to układ szybkiego zasilania, sprawdź także ESR, ESL i rozmieszczenie na płytce.
Tak czytam schematy w praktyce i właśnie to podejście najlepiej się broni: mniej zgadywania, więcej prostych testów logicznych. Gdy rozumiesz, jak zachowuje się kondensator w konkretnym miejscu obwodu, schemat przestaje być zbiorem symboli, a zaczyna działać jak czytelna mapa całego układu.
