Układ tm1637 to jedno z tych rozwiązań, które w elektronice robią małą rzecz, ale robią ją bardzo skutecznie: upraszczają sterowanie wyświetlaczami LED 7-segmentowymi. W praktyce oznacza to mniej przewodów, prostszy kod i szybsze prototypowanie, zwłaszcza w projektach z licznikami, zegarami i panelami pomiarowymi. Poniżej rozkładam temat na części: jak działa ten driver, jak go podłączyć, gdzie najczęściej pojawiają się błędy i kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze informacje w skrócie
- TM1637 to driver do prostych wyświetlaczy 7-segmentowych, najczęściej spotykany w modułach 4- i 6-cyfrowych.
- Komunikuje się dwiema liniami sygnałowymi: CLK i DIO, ale nie jest to klasyczne I2C.
- Układ obsługuje regulację jasności w 8 poziomach i typowo pracuje przy zasilaniu 5 V.
- To dobre rozwiązanie do liczników, zegarów i prostych odczytów, ale nie do projektów wymagających rozbudowanej grafiki.
- Najczęstszy błąd początkujących to traktowanie modułu jak zwykłego I2C i podłączanie go bez sprawdzenia wymagań zasilania.
Dlaczego ten driver tak często trafia do modułów LED
Ja patrzę na ten układ jak na praktyczny skrót między mikrokontrolerem a wyświetlaczem. Driver przejmuje na siebie multipleksowanie, odświeżanie i sterowanie jasnością, więc procesor nie musi wystawiać osobnych linii dla każdego segmentu. To właśnie dlatego gotowe moduły z tym rozwiązaniem są tak wygodne w prototypach: dostajesz czytelny wyświetlacz numeryczny bez budowania całej logiki od zera.
W dokumentacji producenta znajdziesz obsługę układu 8 segmentów × 6 cyfr, a więc mówimy o rozwiązaniu przygotowanym pod klasyczne wyświetlacze numeryczne, nie pod grafikę czy tekst o dowolnej długości. W praktyce najczęściej widzę go w termometrach, licznikach, prostych timerach, panelach urządzeń i projektach edukacyjnych, gdzie liczy się szybki odczyt, a nie wizualny fajerwerk. To układ do zadania „pokaż liczbę i nie komplikuj reszty”.
Warto też od razu rozróżnić dwie rzeczy: sam scalony driver i gotowy moduł z wyświetlaczem. To drugie spotkasz dużo częściej, bo większość użytkowników nie kupuje goły układ, tylko płytkę z czterema pinami i gotową cyfrówką. To prowadzi naturalnie do pytania, jak taki moduł czytać bez zgadywania.
Jak czytać moduł i rozpoznać piny

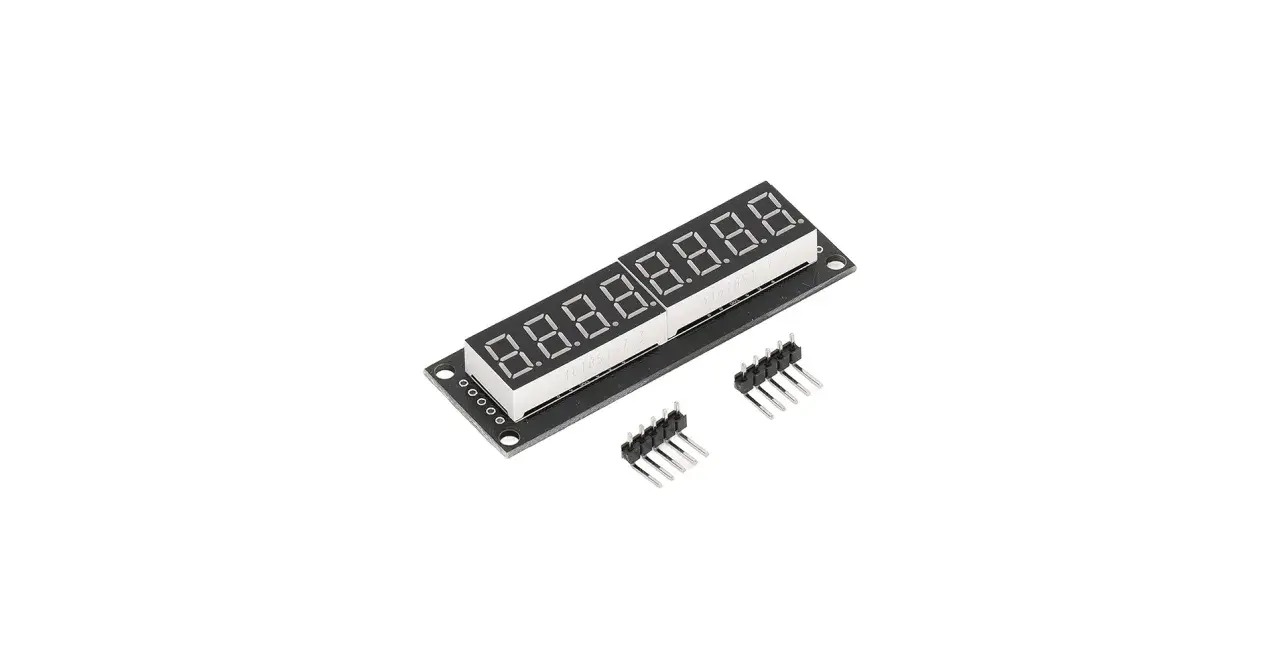

Najczęściej spotykany moduł ma cztery wyprowadzenia: VCC, GND, CLK i DIO. Dwa pierwsze odpowiadają za zasilanie, dwa kolejne za transmisję danych. W praktyce oznacza to bardzo prostą płytkę do uruchomienia: nie musisz prowadzić osobnych linii dla segmentów, bo całą stronę sprzętową załatwia driver.
| Pin | Rola | Co jest ważne w praktyce |
|---|---|---|
| VCC | Zasilanie | Najczęściej 5 V, bo tak projektuje się większość modułów. |
| GND | Masa | Musi być wspólna z mikrokontrolerem. |
| CLK | Zegar transmisji | Linia sterowana programowo przez bibliotekę lub kod. |
| DIO | Dane | Linia dwukierunkowa, używana do wysyłania i odbierania danych. |
To, co na pierwszy rzut oka wygląda jak zwykłe I2C, w praktyce jest własnym, dwuliniowym protokołem. Dla użytkownika końcowego to dobra wiadomość, bo obsługa jest prosta, ale dla elektronika oznacza jedno: nie wolno zakładać, że każda biblioteka I2C zadziała bez zmian. Skoro piny są już jasne, przejdźmy do tego, jak podłączyć moduł do popularnych płytek bez typowych wpadek.
Jak podłączyć go do Arduino, ESP32 i podobnych płytek
Jeżeli zaczynam nowy projekt, traktuję podłączenie tego typu modułu jak szybki test poprawności całego układu. Standardowy schemat jest prosty: VCC do zasilania, GND do masy, CLK i DIO do dwóch wolnych pinów cyfrowych. W bibliotekach dla Arduino czy podobnych platform te dwa sygnały zwykle są obsługiwane programowo, więc nie musisz wybierać specjalnych linii sprzętowych.
| Połączenie | Co podłączyć | Na co uważać |
|---|---|---|
| VCC | Najczęściej 5 V | Nie zakładaj automatycznie zgodności z 3,3 V, jeśli moduł nie jest opisany. |
| GND | GND mikrokontrolera | Bez wspólnej masy komunikacja będzie losowa albo w ogóle nie ruszy. |
| CLK | Dowolny pin cyfrowy | To linia zegara, więc liczy się stabilność sygnału. |
| DIO | Dowolny pin cyfrowy | Program musi umieć przełączać kierunek danych, bo linia działa dwukierunkowo. |
Z mojego doświadczenia wynika, że największe różnice między działającym a „prawie działającym” projektem biorą się nie z kodu, tylko z zasilania. Ten driver lubi stabilne napięcie i krótkie przewody. Jeśli wyświetlacz miga, gubi znaki albo pokazuje artefakty przy szybszym odświeżaniu, pierwszym podejrzanym jest zasilanie, nie sama biblioteka. Pomaga też prosty kondensator filtrujący, często rzędu 100 µF, wpięty blisko modułu między VCC a GND.
Warto też pamiętać o napięciu logiki. W wielu projektach moduł działa z 5 V bez problemu, a z 3,3 V bywa różnie zależnie od wersji płytki i jakości danego egzemplarza. Ja nie traktuję 3,3 V jako domyślnego założenia, tylko jako opcję do sprawdzenia na konkretnym module. To właśnie ten rodzaj praktycznej ostrożności najczęściej oszczędza czas na etapie uruchamiania.
Gdy połączenie jest już poprawne, zostają jeszcze typowe pułapki, które potrafią irytować nawet przy prostym projekcie. I właśnie o nich warto powiedzieć wprost.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
To nie jest zwykłe I2C
Najczęstszy błąd polega na tym, że ktoś zakłada zgodność z klasycznym I2C tylko dlatego, że widzi dwie linie sygnałowe. To złudne uproszczenie. Dla kodu i bibliotek oznacza to zwykle własną obsługę bit-bangingiem, a nie podłączenie pod standardowy kontroler I2C. Jeśli potraktujesz to jak zwykły sensor lub EEPROM, debugowanie może zająć niepotrzebnie dużo czasu.
Nie oczekuj od niego grafiki
To układ do cyfr, prostych znaków i kilku symboli pomocniczych. Jest dobry tam, gdzie użytkownik ma zobaczyć temperaturę, czas, liczbę impulsów albo stan licznika. Nie jest dobry do długich napisów, rozbudowanych ikon czy animacji. W projektach edukacyjnych często widzę rozczarowanie tylko dlatego, że ktoś próbuje z wyświetlacza liczbowego zrobić coś, do czego nie został zaprojektowany.
Przeczytaj również: Listwy zaciskowe ARK - Jak wybrać i uniknąć błędów?
Nie lekceważ stabilności zasilania
Jeżeli moduł działa w spoczynku, a zaczyna szwankować przy szybszym odświeżaniu, przyczyna bardzo często leży w jakości zasilania albo w zbyt długich przewodach. Krótsze połączenia, wspólna masa i dodatkowe filtrowanie zwykle robią większą różnicę niż zmiana samej biblioteki. To jeden z tych przypadków, w których sprzętowa prostota nie zwalnia z porządku na płytce stykowej.
Te ograniczenia nie dyskwalifikują układu. One po prostu ustawiają właściwe oczekiwania. A kiedy oczekiwania są uczciwe, łatwiej dobrać też alternatywę, jeśli projekt potrzebuje czegoś więcej niż prostego wyświetlacza segmentowego.
Kiedy wybrać ten układ, a kiedy lepiej sięgnąć po alternatywę
Jeżeli projekt ma pokazać kilka cyfr, ma być tani i ma zająć mało pinów, to ten driver jest rozsądnym wyborem. Jeżeli jednak potrzebujesz większej elastyczności, lepszej skalowalności albo innego sposobu komunikacji, warto porównać go z popularnymi zamiennikami. Poniżej zestawiam opcje tak, jak robię to przy planowaniu prostych paneli pomiarowych.
| Rozwiązanie | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| TM1637 | 2 linie sygnałowe, prosta obsługa, tani moduł, szybki start | Mała elastyczność, brak grafiki, własny protokół | Zegary, liczniki, termometry, proste panele LED |
| MAX7219 | Wygodny dla większej liczby cyfr, popularne biblioteki, dobra kontrola segmentów | Zwykle większy pobór zasobów i bardziej rozbudowany moduł | Więcej cyfr, rozbudowane wyświetlacze segmentowe |
| HT16K33 | Wygodna obsługa po I2C, dobre do segmentów i klawiatury | Inny ekosystem, nie zawsze tak tanio i tak prosto jak prosty moduł TM1637 | Gdy projekt i tak opiera się na I2C |
| Bez drivera | Pełna kontrola nad segmentami | Dużo pinów, więcej elektroniki, więcej pracy | Projekty niestandardowe i edukacyjne, gdy chcesz zrozumieć działanie od podstaw |
Jeżeli potrzebujesz także klawiatury, sprawdź dokładnie sam moduł, a nie tylko nazwę układu. Sam chip ma wsparcie dla skanowania klawiszy, ale w gotowych płytkach ta część nie zawsze jest wyprowadzona albo wykorzystana. To ważne rozróżnienie, bo wiele osób kupuje moduł z myślą o „wyświetlacz plus przyciski”, a potem okazuje się, że płytka obsługuje tylko ekran. Gdy wiesz już, czym ten driver wygrywa, łatwiej wykorzystać go świadomie zamiast testować go na ślepo.
Co daje świadome użycie w projekcie z elementami elektronicznymi
Największa zaleta tego rozwiązania nie polega na samej liczbie pinów. Dobrze zaprojektowany moduł z takim driverem porządkuje cały projekt: upraszcza okablowanie, skraca kod i zmniejsza ryzyko błędów przy uruchamianiu. W praktyce to szczególnie cenne w projektach edukacyjnych, prototypach i małych urządzeniach użytkowych, gdzie czas uruchomienia bywa ważniejszy niż maksymalna elastyczność.
Ja polecam ten układ wtedy, gdy celem jest czytelny, prosty i stabilny odczyt. Jeśli projekt ma wyświetlać liczby, czas lub wartość czujnika, to rozwiązanie zwykle broni się bardzo dobrze. Jeśli jednak potrzebujesz grafiki, rozbudowanej interakcji albo większej liczby znaków, lepiej od razu sięgnąć po inny driver i uniknąć późniejszych kompromisów. Dobrze dobrany element elektroniczny nie tylko działa, ale też upraszcza resztę konstrukcji, a to w praktyce robi największą różnicę.
