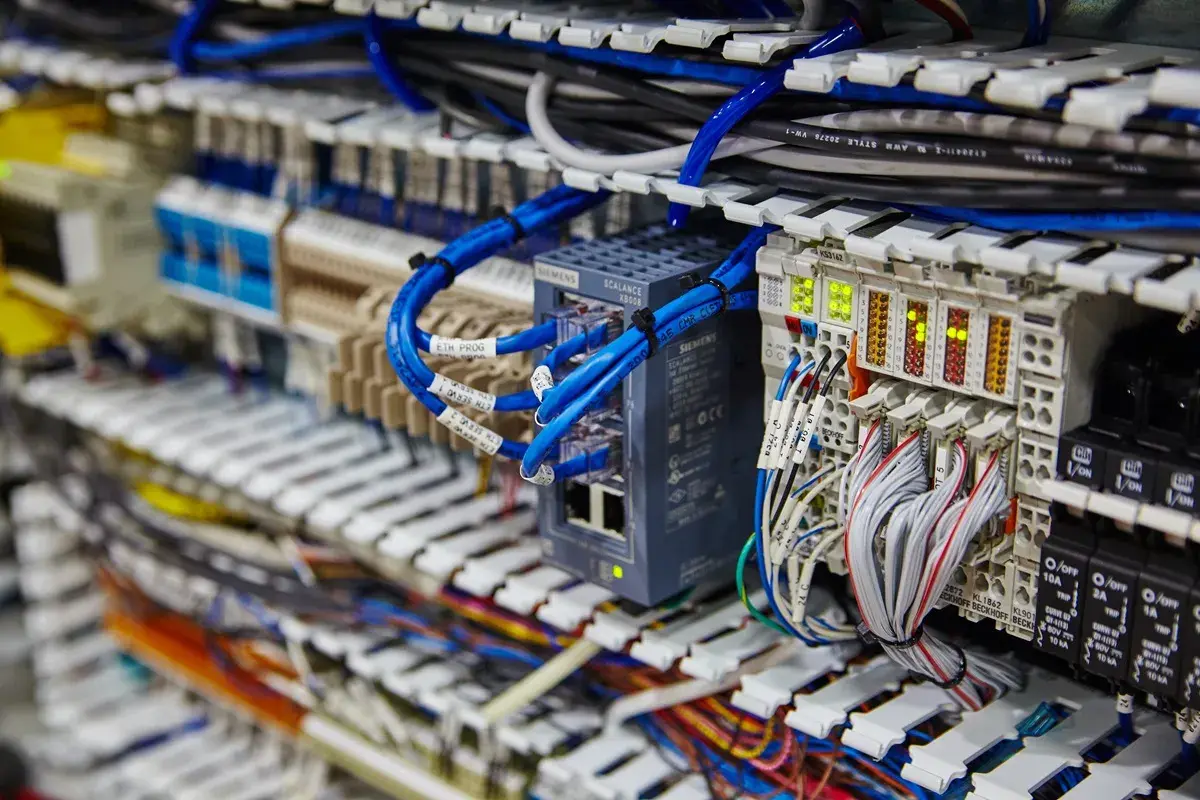

Złącze ark. z niebieskimi kablami sieciowymi i modułami Siemens. Widać też wiele przewodów i wskaźników LED.

Listwy zaciskowe ARK to prosty sposób na wyprowadzenie przewodów z płytki PCB bez lutowania ich na stałe do kabla. W praktyce dają porządne, czytelne i serwisowalne połączenie, dlatego tak często trafiają do zasilaczy, sterowników, modułów LED i projektów robotycznych.

W tym artykule wyjaśniam, jak taki element działa, gdzie sprawdza się najlepiej, jak dobrać raster i parametry elektryczne oraz na co uważać przy montażu. Dorzucam też praktyczne porównanie z innymi sposobami łączenia przewodów, bo w elektronice sama nazwa części nigdy nie wystarcza.

Najkrótsza droga do właściwego wyboru listwy zaciskowej

  • Listwa ARK łączy przewód z PCB przez zacisk śrubowy i zwykle trafia na płytkę w technologii THT.
  • W popularnych seriach spotkasz rastry 3,5 mm, 3,81 mm, 5,08 mm i 7,62 mm.
  • Do małych sygnałów wystarczą kompaktowe wersje, a do zasilania lepiej wybierać modele z zapasem prądowym i większym przekrojem przewodu.
  • Przewody linkowe warto zakończyć tulejką, bo poprawia to kontakt i zmniejsza ryzyko poluzowania.
  • Jeśli połączenie ma być często rozpinane, rozważ wersję rozłączalną albo sprężynową zamiast klasycznej śruby.

Czym jest listwa ARK i jak działa

W praktyce to śrubowa listwa zaciskowa do płytki drukowanej. Przewód trafia do komory zacisku, a śruba dociska metalowy element do żyły, tworząc mechanicznie stabilne połączenie elektryczne. To rozwiązanie jest proste, tanie i bardzo czytelne w serwisie, bo od razu widać, który przewód gdzie trafia.

Najczęściej spotyka się wersje proste i kątowe. Prosta wyprowadza kabel równolegle do płytki, a kątowa oszczędza miejsce na froncie obudowy albo ułatwia prowadzenie przewodu w bok. W katalogach pojawiają się też oznaczenia takie jak THT, czyli montaż w otworach przelotowych PCB, oraz określenia „zacisk śrubowy”, „winda” lub „rising clamp” - to po prostu różne warianty mechanizmu docisku żyły.

Z mojego doświadczenia ważniejsze od samej nazwy jest to, czy złącze zapewnia pewny kontakt i nie wprowadza niepotrzebnych naprężeń w przewodzie. Skoro wiadomo już, jak działa, naturalnie przechodzę do pytania, gdzie taki element naprawdę ma sens.

Gdzie taki element sprawdza się najlepiej

Listwa ARK najlepiej wypada tam, gdzie połączenie ma być jednocześnie proste, sprawdzalne i możliwe do rozkręcenia. Dlatego widzę ją często w zasilaczach, małych sterownikach, modułach LED, kontrolerach automatyki, płytkach do robotyki i projektach hobbystycznych, w których przewody zmienia się częściej niż samą płytkę.

  • Zasilanie modułów - wygodnie doprowadzisz 12 V, 24 V lub inne napięcie robocze bez lutowania kabla.
  • Wejścia i wyjścia sygnałowe - czujnik, masa, linia sterująca i ekran mogą być podłączone przejrzyście.
  • Serwis i prototypowanie - łatwo odłączyć pojedynczy przewód podczas pomiarów albo wymiany elementu.
  • Urządzenia półprzemysłowe - tam, gdzie liczy się porządek w okablowaniu i szybka diagnostyka.

To nie jest jednak rozwiązanie uniwersalne. Przy bardzo częstym rozpinaniu, dużych drganiach albo skrajnie ciasnym projekcie lepiej rozważyć inne typy połączeń. To prowadzi wprost do najpraktyczniejszej części, czyli doboru konkretnego wariantu.

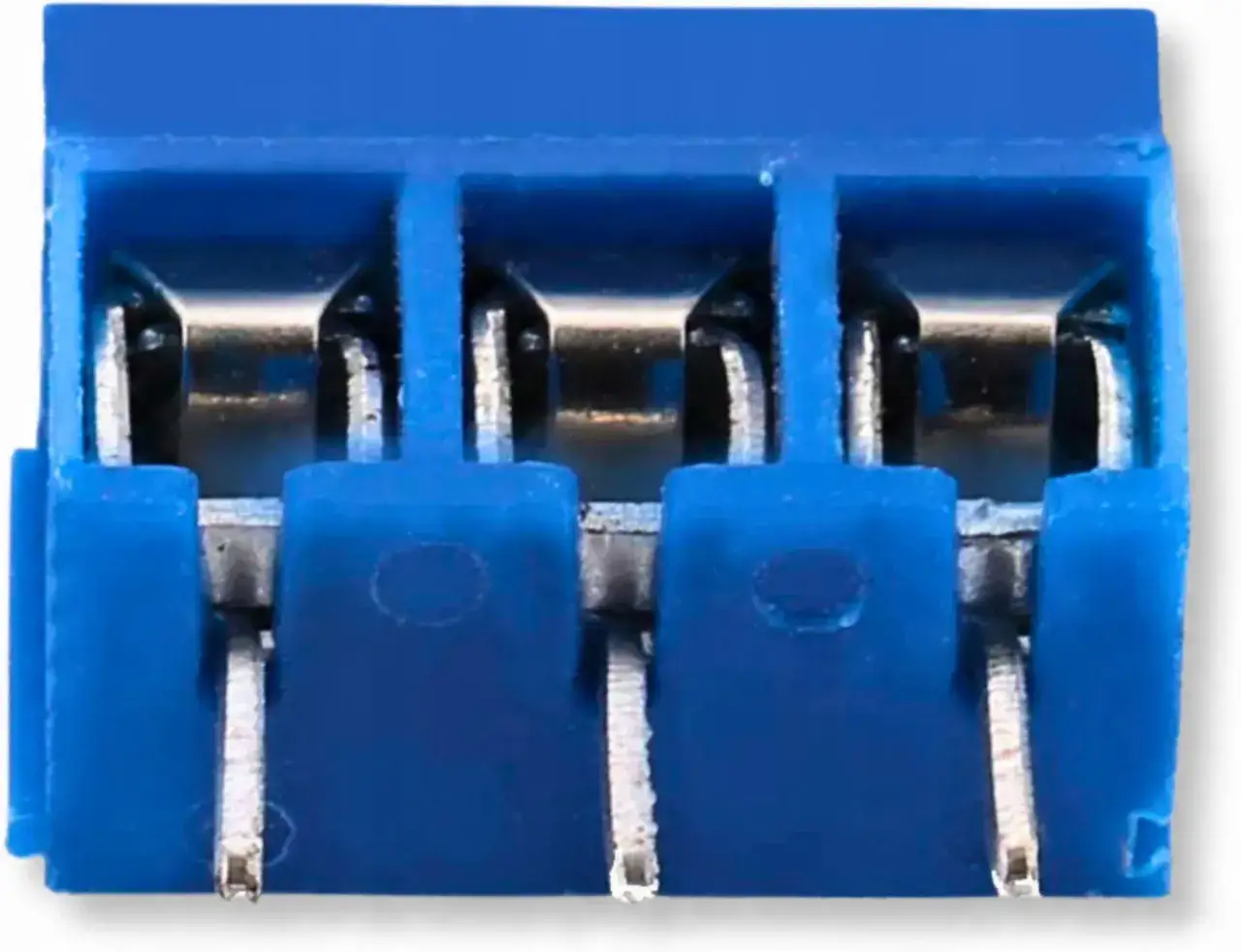

Niebieski złącze ark z trzema metalowymi stykami, gotowe do połączenia przewodów.

Jak dobrać właściwy wariant do projektu

Ja zwykle zaczynam od czterech rzeczy: rasteru, liczby torów, parametrów elektrycznych i sposobu montażu. Dopiero potem patrzę na kolor, markę czy dodatkowe udogodnienia, bo one są drugorzędne wobec tego, czy złącze w ogóle pasuje do projektu.

Kryterium Na co patrzeć Praktyczna wskazówka
Raster Odstęp między pinami, np. 3,5 mm, 3,81 mm, 5,08 mm lub 7,62 mm Mniejszy raster oszczędza miejsce, większy ułatwia prowadzenie grubszego przewodu i poprawia odstępy izolacyjne
Liczba torów Ile niezależnych żył chcesz podłączyć Wybieraj z zapasem jednego lub dwóch torów, jeśli przewidujesz rozbudowę
Prąd i napięcie Nominalne wartości katalogowe, np. 7-24 A i 250-300 V w popularnych seriach Nie dobieraj na styk; w zasilaniu zostaw margines bezpieczeństwa
Przekrój przewodu Zakres obsługiwanych żył, np. 0,5-2,5 mm² albo 22-12 AWG Jeśli używasz linki, sprawdź, czy producent zaleca tulejkę kablową
Geometria Proste, kątowe, jedno- lub wielorzędowe Kątowe ułatwiają wyprowadzenie kabla przy niskiej obudowie

W praktyce najczęściej sprawdzają się dwa scenariusze: małe płytki sygnałowe z rastrem 3,5 lub 3,81 mm oraz zasilanie i automatyka z rastrem 5,08 mm albo 7,62 mm. W mniejszych seriach katalogowych spotyka się zakresy 0,5-2,5 mm², 22-12 AWG, 250-300 V, a w cięższych odmianach nawet 630 V czy 1 kV, więc zawsze czytam kartę produktu, a nie samą nazwę serii.

Przy montażu najwięcej problemów wynika nie z samej listwy, tylko z detali wykonania, więc właśnie na nich skupię się dalej.

Na co uważać przy montażu i eksploatacji

Najczęstszy problem to nie „słabe złącze”, tylko źle przygotowany przewód. W wielu modelach producent podaje długość odizolowania około 5-6 mm; jeśli zdejmiesz za dużo izolacji, odsłonięta żyła może wystawać poza zacisk, a jeśli za mało, kontakt będzie niepewny. Przy linkach używam tulejek, bo skracają ryzyko rozwarstwienia drucików i poprawiają powtarzalność montażu.

  • Dokręcenie - zbyt mały docisk grzeje połączenie, zbyt duży może uszkodzić żyłę.
  • Odciążenie przewodu - kabel nie powinien wisieć na samym zacisku; przy większych wiązkach potrzebne jest prowadzenie mechaniczne.
  • Odstęp na PCB - zostaw miejsce na śrubokręt, łuk kabla i ewentualny promień gięcia.
  • Warunki pracy - przy drganiach, wyższej temperaturze albo częstym serwisie rozważ sprężynę lub złącze rozłączalne.
  • Czystość kontaktu - zabrudzenie, utlenienie i źle dobrany przekrój szybko psują efekt nawet przy dobrej listwie.

Jeśli projekt ma trafić do obudowy, zawsze sprawdzam też dostęp do śrub po zmontowaniu całości. To drobiazg, który potrafi zadecydować o tym, czy późniejszy serwis będzie trwał trzy minuty, czy pół godziny. Z tego miejsca łatwo już porównać ARK z innymi metodami łączenia przewodów.

ARK a inne sposoby łączenia przewodów

Najczęściej wygrywa nie „najlepsze” złącze, tylko to, które pasuje do trybu użytkowania urządzenia. Dlatego przy końcowym wyborze patrzę już nie na katalog, ale na scenariusz pracy całego układu.

Rozwiązanie Zalety Ograniczenia Kiedy wybrać
Listwa ARK śrubowa Tania, czytelna, łatwa w serwisie Wolniejszy montaż, wymaga dokręcenia i kontroli Prototypy, zasilanie, automatyka, urządzenia serwisowane ręcznie
Złącze sprężynowe push-in Szybkie, wygodne, dobre przy powtarzalnym montażu Zwykle droższe, mniej „klasyczne” w prostych projektach Serie produkcyjne, szybki montaż, częste operacje serwisowe
Złącze rozłączalne Łatwo rozpiąć cały moduł, dobra organizacja okablowania Więcej miejsca i więcej elementów Moduły, wymienne podzespoły, urządzenia rozbudowywane etapami
Lutowanie przewodu bezpośrednio Najmniej elementów, mały koszt, mało miejsca Trudny serwis, mniejsza elastyczność, gorsza wymiana przewodów Połączenia stałe i proste układy, które nie będą często ruszane

W praktyce klasyczna listwa śrubowa nadal broni się tam, gdzie liczy się prostota i szybka diagnostyka. Jeśli jednak urządzenie ma być produkowane seryjnie albo pracować w bardziej wymagających warunkach, coraz częściej lepszy będzie wariant sprężynowy lub rozłączalny. Teraz zostaje już tylko to, co decyduje o tym, czy projekt zadziała dobrze nie tylko na stole, ale też po zamknięciu w obudowie.

Co naprawdę decyduje o udanym projekcie z listwą zaciskową

Najlepszy efekt daje połączenie trzech rzeczy: poprawnego doboru, dobrego montażu i rozsądnego zapasu. Ja przy zasilaniu zwykle zostawiam co najmniej 20-30% marginesu prądowego, bo katalogowy limit to nie jest miejsce, w którym warto kończyć projekt.

  • Dobieraj raster do przewodu i do miejsca na płytce, a nie tylko do wymiaru samej listwy.
  • Przy przewodach linkowych stosuj tulejki, zwłaszcza gdy urządzenie ma pracować długo i bezobsługowo.
  • Zostaw miejsce na śrubokręt, gięcie kabla i ewentualną rozbudowę kolejnych torów.
  • Opisuj pola na PCB, bo serwis bez czytelnego oznaczenia jest wolniejszy i bardziej podatny na błąd.
  • Jeśli połączenie ma być często odpinane, nie upieraj się przy klasycznej śrubie tylko dlatego, że jest najtańsza.

Dobrze dobrane listwy zaciskowe ARK nie są elementem efektownym, ale potrafią mocno podnieść jakość całego projektu. W elektronice to właśnie takie „małe” decyzje zwykle przesądzają o tym, czy urządzenie będzie wygodne w uruchamianiu, odporne w pracy i sensowne w serwisie.

FAQ - Najczęstsze pytania

Listwa ARK to śrubowa listwa zaciskowa do płytek PCB, która pozwala na łatwe podłączanie przewodów bez lutowania. Zapewnia stabilne połączenie elektryczne i jest często stosowana w zasilaczach, sterownikach i modułach LED.
Najczęściej spotykane rastry to 3,5 mm, 3,81 mm, 5,08 mm i 7,62 mm. Wybór rastra zależy od dostępnego miejsca na płytce oraz grubości przewodów, które mają być podłączone.
Wersje sprężynowe są lepsze przy częstym rozpinaniu połączeń, dużych drganiach lub w produkcji seryjnej, gdzie liczy się szybkość montażu. Klasyczne śrubowe są tańsze i dobre do prototypów.
Zaleca się stosowanie tulejek kablowych przy przewodach linkowych. Poprawiają one kontakt, zmniejszają ryzyko rozwarstwienia drucików i zwiększają powtarzalność montażu, co jest kluczowe dla niezawodności połączenia.
Kluczowe jest prawidłowe odizolowanie przewodu (ok. 5-6 mm), odpowiednie dokręcenie śruby, odciążenie mechaniczne kabla oraz pozostawienie miejsca na śrubokręt i łuk kabla na PCB. Pamiętaj też o warunkach pracy i czystości styku.
