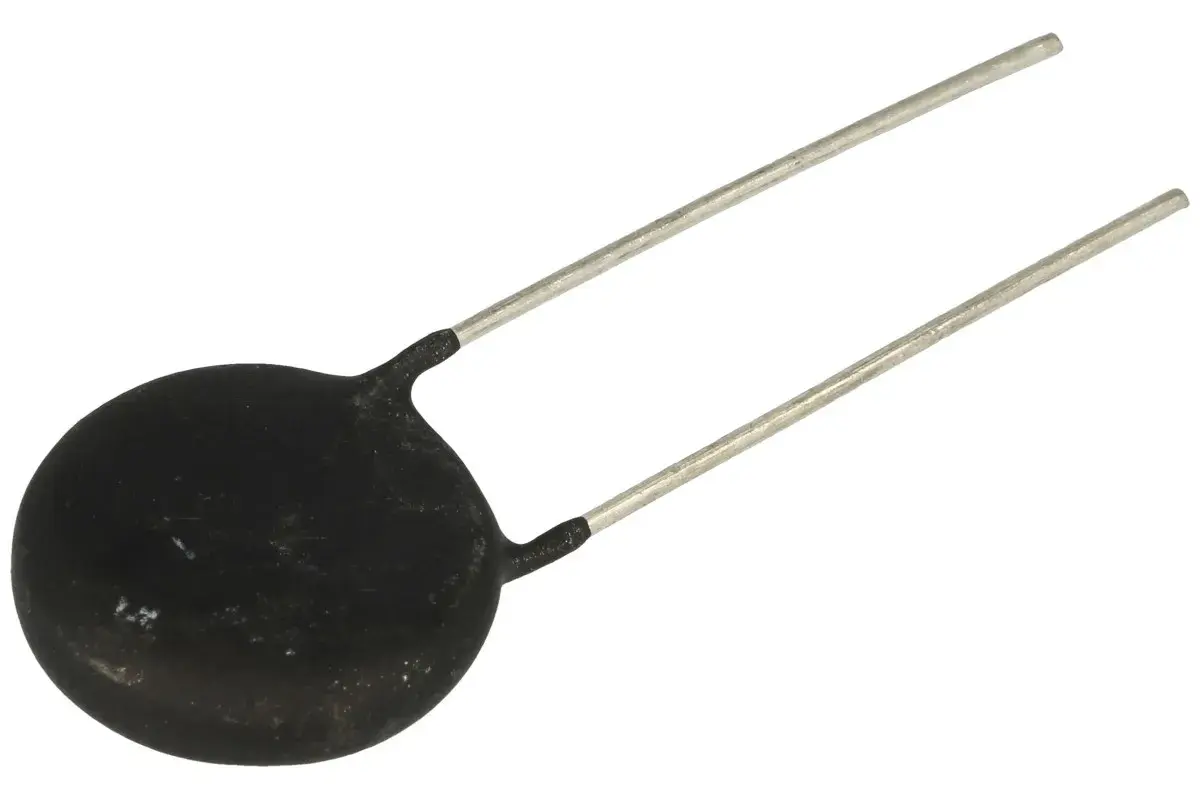

Układy z termistorem najczęściej psują się nie dlatego, że sam element jest wyjątkowo skomplikowany, tylko dlatego, że pełni w obwodzie bardzo konkretną rolę: mierzy temperaturę, koryguje punkt pracy albo chroni zasilanie przed prądem rozruchowym. Zanim odpowiem, czym zastąpić termistor, trzeba ustalić właśnie tę rolę, bo od niej zależy cały dobór części. Pokażę, kiedy wystarczy prosty odpowiednik, kiedy lepiej przejść na RTD albo czujnik scalony i jak uniknąć błędów, które zwykle kończą się rozjechaniem progów lub kalibracji.
Najważniejsze jest dopasowanie zamiennika do funkcji termistora, a nie do samej obudowy
- Jeśli termistor mierzył temperaturę, najbliższym zamiennikiem bywa inny termistor o podobnej charakterystyce, a przy większej dokładności RTD lub czujnik scalony.
- Jeśli element służył do kompensacji, czasem wystarczy rezystor, potencjometr albo złącze dioda/BJT, ale zwykle tylko w wąskim zakresie pracy.
- Jeśli termistor ograniczał prąd rozruchowy, sensowną alternatywą jest układ soft-start, rezystor mocy z obejściem albo elektroniczny limiter.
- Największe ryzyko przy podmianie to inna krzywa temperaturowa, inna rezystancja w punkcie odniesienia i samonagrzewanie.
- W wielu projektach zamiana wymaga nie tylko lutowania, lecz także zmiany dzielnika napięcia, progów komparatora albo firmware.
Najpierw ustal, co termistor robił w układzie
To pierwszy krok, który zawsze sprawdzam. Termistory NTC i PTC wyglądają podobnie, ale ich zadania bywają zupełnie różne: NTC najczęściej służy do pomiaru temperatury lub ograniczania prądu rozruchowego, a PTC częściej pracuje jako zabezpieczenie albo element samoregulujący. Jeśli zamieniasz jeden typ na drugi, układ zwykle przestaje działać tak, jak trzeba.
W praktyce rozróżniam trzy scenariusze. W pierwszym termistor jest czujnikiem temperatury w dzielniku napięcia albo przy wejściu ADC. W drugim odpowiada za kompensację dryftu innego elementu, na przykład tranzystora, stabilizatora albo wzmacniacza. W trzecim pełni rolę „miękkiego bezpiecznika” przy starcie zasilacza, ładowarki lub silnika. Każdy z tych przypadków wymaga innego zamiennika i innej korekty schematu.
Jeżeli nie wiesz, do której grupy należy Twój układ, zacznij od schematu i sprawdź, czy sygnał z termistora trafia do mikrokontrolera, komparatora czy bezpośrednio w tor zasilania. To od razu podpowiada, czy potrzebujesz czujnika, czy raczej elementu ochronnego. Od tego rozróżnienia zależy cała reszta doboru.
Najpraktyczniejsze zamienniki i kiedy mają sens
Jeśli pytanie dotyczy zamiany w sensie technicznym, a nie tylko „co wstawić zamiast spalonej części”, wybór zwykle pada na jedną z kilku grup. Poniżej zestawiam je tak, jak patrzę na nie przy projektowaniu i naprawie układów.
| Zamiennik | Kiedy ma sens | Co zyskujesz | Na co trzeba uważać |
|---|---|---|---|
| Inny termistor NTC/PTC | Gdy chcesz zachować podobny układ pomiarowy lub ochronny | Najmniej zmian w schemacie, szybka podmiana | Muszą się zgadzać rezystancja nominalna, charakterystyka i zakres pracy |
| RTD, np. Pt100 lub Pt1000 | Gdy liczy się większa stabilność i powtarzalność | Lepsza liniowość i dokładność w wielu aplikacjach pomiarowych; Pt100 ma 100 Ω przy 0°C, a Pt1000 1000 Ω przy 0°C | Trzeba dodać prąd wzbudzenia, przeliczenie sygnału i uważać na samonagrzewanie |
| Czujnik scalony, np. analogowy lub cyfrowy | Gdy można zmienić tor pomiarowy i logikę sterowania | Łatwiejsza kalibracja, często lepsza dokładność i mniejsza wrażliwość na tolerancje | Wersja cyfrowa wymaga interfejsu i zwykle zmian w firmware |
| Dioda lub złącze B-E tranzystora | Gdy potrzebny jest prosty sygnał temperaturowy w wąskim zakresie | Tani, dostępny sposób na analogowy odczyt temperatury | Wymaga stałego prądu i kalibracji, a dokładność zależy od konkretnego elementu |
| Rezystor lub potencjometr | Gdy chcesz tylko zasymulować jeden punkt temperatury albo ustawić próg | Szybka diagnostyka i test układu | To nie jest pełnoprawny zamiennik czujnika, działa tylko w ograniczonym zakresie |
Jeśli miałbym wskazać najbezpieczniejszą drogę modernizacji, to zwykle zaczynam od zamiany na element z tej samej rodziny. Dopiero gdy układ ma być dokładniejszy, prostszy w kalibracji albo łatwiejszy do integracji z mikrokontrolerem, przechodzę na RTD lub czujnik scalony. To oszczędza sporo czasu przy uruchamianiu.
Warto też pamiętać, że dioda albo złącze B-E tranzystora nie są „gorszym termistorem”, tylko inną metodą pomiaru. Znam z praktyki układy, w których taki kompromis działa bardzo dobrze, ale tylko wtedy, gdy projektant zaakceptował mniejszą dokładność i zadbał o stabilny prąd pomiarowy. To rozwiązanie sensowne, lecz nie uniwersalne.
Jeśli termistor był elementem ochronnym w torze zasilania, sam czujnik temperatury zwykle nie wystarczy. Wtedy zamiast szukać „elektronicznego odpowiednika” trzeba spojrzeć na cały mechanizm startu. I właśnie to prowadzi do sposobu doboru, który naprawdę działa w praktyce.
Jak dobrać zamiennik do konkretnego projektu
Najpierw porównuję trzy rzeczy: charakterystykę, interfejs i warunki pracy. Charakterystyka mówi mi, czy układ oczekuje rezystancji malejącej z temperaturą, rosnącej czy sygnału liniowego. Interfejs podpowiada, czy wejście układu „rozumie” rezystor, napięcie czy magistralę cyfrową. Warunki pracy pokazują, czy problemem będzie zakres temperatur, wilgoć, wibracje albo szybkość reakcji.
- Sprawdź punkt odniesienia. W termistorach liczy się nie tylko typ, ale też rezystancja nominalna, np. 10 kΩ przy 25°C, oraz krzywa temperaturowa. Dwa elementy o tej samej rezystancji mogą zachowywać się zupełnie inaczej poza punktem odniesienia.
- Oceń, jak duża dokładność jest naprawdę potrzebna. Jeśli układ ma tylko włączyć wentylator przy określonej temperaturze, prosty zamiennik wystarczy. Jeśli sterujesz ładowaniem akumulatora albo chronisz drogą elektronikę, sens ma czujnik o powtarzalnych parametrach i stabilnej kalibracji.
- Sprawdź, czy możesz zmienić elektronikę wokół elementu. Dla RTD potrzebujesz układu pomiarowego, dla czujnika cyfrowego wsparcia w firmware, a dla diody lub tranzystora odpowiedniego źródła prądowego.
- Uwzględnij samonagrzewanie. To sytuacja, w której element rozgrzewa się od własnego prądu pomiarowego i zafałszowuje wynik. Problem bywa mały w prostych układach, ale w precyzyjnym pomiarze robi dużą różnicę.
- Przelicz progi i histerezę. Jeśli termistor był częścią dzielnika, zmiana elementu często przesuwa próg zadziałania komparatora. Bez ponownego przeliczenia układ może włączać się za wcześnie albo za późno.
W przypadku czujników scalonych lub cyfrowych lubię jeden prosty podział. Jeśli projekt ma być szybki i wygodny w uruchomieniu, dobrze wypada czujnik analogowy, na przykład LM35, który daje napięcie proporcjonalne do temperatury i nie wymaga zewnętrznej kalibracji. Jeśli ważniejsza jest precyzja i łatwa komunikacja z procesorem, lepszy bywa czujnik cyfrowy, taki jak TMP117, bo oferuje rozdzielczość 0,0078°C i dokładność do ±0,1°C w zakresie od -20°C do 50°C, a odczyt idzie przez I2C albo SMBus.
Tu nie ma magicznego zamiennika do wszystkiego. Im bardziej oryginalny termistor był „szyty pod układ”, tym bardziej trzeba myśleć o całym torze pomiarowym, a nie o jednej części. To dobry moment, żeby przejść od teorii do typowych sytuacji serwisowych.
Kiedy prosty odpowiednik wystarczy, a kiedy lepiej przebudować układ
W naprawach spotykam zwykle trzy poziomy ingerencji. Pierwszy to podmiana na bardzo podobny element i zachowanie prawie całego układu bez zmian. Drugi to zmiana samego sensora, ale bez przebudowy sterowania. Trzeci to już projekt od nowa, bo dotychczasowy termistor był tylko jednym z kilku elementów całej logiki pracy.
Najłatwiejszy przypadek to klasyczny czujnik temperatury w prostym sterowniku, gdzie liczy się tylko próg zadziałania. Wtedy często wystarczy inny NTC o zbliżonej charakterystyce albo rezystor ustawiający stały punkt pracy do testów. Dobrze to działa w prototypie i w diagnostyce, ale nie traktuję tego jako rozwiązania finalnego.
Trudniejsza sytuacja pojawia się przy układach z regulacją mocy, wentylatorem, ładowarką akumulatora albo zasilaczem impulsowym. Tam termistor bywa częścią pętli sterowania. Jeżeli zmienisz go na inny typ czujnika, komparator, mikrokontroler albo układ analogowy musi dostać nową mapę progów. Bez tego całość może być niestabilna albo po prostu źle reagować.
Jeszcze inną kategorią są układy ochrony rozruchowej. NTC ogranicza wtedy prąd tylko na zimno, a po nagrzaniu ma mniejszą rezystancję. Zastąpienie go stałym rezystorem daje ochronę, ale psuje sprawność, a zastąpienie czujnikiem temperatury nic nie daje, bo tu potrzebny jest element o konkretnym przebiegu rezystancji i mocy. W takim miejscu lepszy jest soft-start albo układ z obejściem rezystora po starcie.
Gdy patrzę na takie przypadki, wniosek jest prosty: nie każdy zamiennik ma być „elektronicznie podobny”. Czasem lepiej zmienić funkcję układu niż na siłę udawać termistor. To prowadzi do najczęstszych błędów, które widzę najczęściej przy podmianach.
Najczęstsze błędy przy podmianie termistora
Najbardziej kosztowny błąd to próba podmiany 1:1 bez sprawdzenia krzywej temperaturowej. Dwa NTC mogą mieć inną wartość B, a to oznacza inne zachowanie poza pokojowym zakresem temperatur. Układ może wyglądać poprawnie na stole, a rozjechać się po kilku godzinach pracy w obudowie.
Drugi błąd to ignorowanie prądu pomiarowego. Jeżeli nowy element ma inną rezystancję lub inną konstrukcję, może się bardziej grzać, przez co odczyt zacznie „odpływać”. To częsty problem w małych obudowach SMD i w miejscach o słabym przepływie powietrza.
Trzeci problem pojawia się przy przejściu na czujnik cyfrowy bez uwzględnienia opóźnienia systemu. Termistor i prosty dzielnik reagują niemal natychmiast w sensie elektrycznym, natomiast czujnik cyfrowy wymaga odczytu, interpretacji i często filtracji w kodzie. To nie jest wada, tylko inny model pracy, ale trzeba go uwzględnić.
Ja zwracam też uwagę na montaż mechaniczny. Nawet dobry czujnik zamontowany zbyt daleko od źródła ciepła będzie pokazywał temperaturę obudowy, a nie elementu, który naprawdę chcesz chronić. W termoparach, RTD czy czujnikach na przewodach ten szczegół decyduje o sensie całej modernizacji. Warto więc pilnować nie tylko samego elementu, ale i jego kontaktu termicznego z układem. Przy diodzie lub złączu B-E tranzystora trzeba dodatkowo pamiętać, że typowa zmiana napięcia przewodzenia wynosi około 1 do 2 mV na każdy stopień Celsjusza, więc bez stabilnego prądu pomiarowego odczyt szybko robi się kapryśny.
Ostatni błąd jest bardziej „konstrukcyjny” niż elektroniczny: brak ponownego testu w całym zakresie temperatur. Jeśli zamiennik działa tylko w temperaturze pokojowej, to jeszcze nic nie znaczy. Prawdziwy test zaczyna się tam, gdzie układ ma pracować naprawdę.
Jedna zasada, która porządkuje cały wybór
Jeżeli mam dać jedną praktyczną regułę, to brzmi ona tak: zamieniaj termistor na element tej samej klasy tylko wtedy, gdy chcesz zachować tę samą logikę działania układu. Gdy potrzebujesz lepszej dokładności, większej stabilności albo łatwiejszej integracji z elektroniką sterującą, przejdź na RTD, czujnik scalony albo rozwiązanie cyfrowe. Gdy celem jest ochrona zasilania, nie szukaj „lepszego termistora”, tylko sprawdź, czy nie pora zastosować soft-start lub kontrolowany limiter prądu.
W praktyce najwięcej czasu oszczędza nie wybór najdroższego czujnika, tylko poprawne rozpoznanie roli starego elementu. Jeśli termistor był tylko jednym z narzędzi w projekcie, zamiennik może być prosty. Jeśli był sercem całej charakterystyki, trzeba potraktować jego wymianę jak małą przebudowę, a nie zakup części o podobnym kształcie.
To właśnie rozróżnienie pozwala uniknąć lutowania „na próbę” i późniejszego wracania do punktu wyjścia. Dobrze dobrany zamiennik nie tylko działa, ale też upraszcza dalszą kalibrację, serwis i diagnostykę całego układu.
