IRFZ44N najczęściej pracuje jako szybki klucz mocy do silników, taśm LED, grzałek i prostych przetwornic. W praktyce ten temat sprowadza się do tego, jak odczytać irfz44n schemat i dobrać elementy, żeby tranzystor pracował chłodno oraz przewidywalnie. Poniżej pokazuję pinout, poprawne połączenie low-side, sensowne sterowanie z mikrokontrolera i błędy, które najczęściej kończą się grzaniem albo martwym układem.
Najważniejsze założenia układu z IRFZ44N
- IRFZ44N to N-channel MOSFET do przełączania obciążeń, a nie element do przypadkowego sterowania małym napięciem na bramce.
- Najbezpieczniejszy schemat to klucz niskostronny: source do masy, drain do obciążenia, a obciążenie do plusa zasilania.
- Wersja z mikrokontrolera 5 V działa tylko wtedy, gdy prąd i nagrzewanie są naprawdę małe; do pełnego wysterowania karta katalogowa odnosi się do VGS = 10 V.
- Przy silnikach, cewkach i przekaźnikach potrzebna jest dioda gasząca równolegle do obciążenia.
- Na obudowie TO-220 metalowy tab jest połączony z drenem, więc radiator trzeba montować świadomie.
Jak działa układ z IRFZ44N i kiedy jest dobrym wyborem
IRFZ44N to tranzystor MOSFET kanału N w wersji wzmacnianej, czyli taki, który przewodzi dopiero po podaniu odpowiedniego napięcia na bramkę. W danych katalogowych spotkasz zwykle 55 V maksymalnego napięcia dren-źródło, 49 A prądu ciągłego przy dobrych warunkach chłodzenia, 110 W strat mocy i napięcie bramki ±20 V jako granicę bezpiecznej pracy. Dla mnie ważniejsze od tych liczb jest jednak to, że niski opór kanału producent podaje przy VGS = 10 V, a nie przy 5 V.
To właśnie tu pojawia się najczęstsze nieporozumienie. Napięcie progowe 2-4 V nie oznacza pełnego otwarcia tranzystora, tylko moment, w którym zaczyna on przewodzić. Ja nie traktuję tego parametru jako warunku pracy, bo układ może wtedy działać, ale ze zbyt dużymi stratami i z niepotrzebnym grzaniem. Przy poprawnym wysterowaniu RDS(on) schodzi w okolice 15-22 mΩ w zależności od producenta i warunków pomiaru, a to już ma ogromne znaczenie przy większym prądzie.
| Parametr | Wartość z karty katalogowej | Co to oznacza w praktyce |
|---|---|---|
| VDS | 55 V | Układ nadaje się do zasilania 12 V, 24 V i podobnych napięć, ale nadal trzeba pilnować przepięć. |
| ID | 49 A | To punkt odniesienia przy dobrym chłodzeniu, nie „wolna licencja” na duży prąd bez radiatora. |
| RDS(on) | 15-22 mΩ przy VGS = 10 V | Od tego zależą straty mocy, więc im większy prąd, tym ważniejsze staje się chłodzenie. |
| VGS(th) | 2-4 V | Tranzystor zaczyna się otwierać, ale nie pracuje jeszcze efektywnie jako klucz mocy. |
| TJ | do 175°C | To górna granica złącza, a nie temperatura, do której warto doprowadzać układ w normalnej pracy. |
Jeśli zasilasz silnik, taśmę LED albo grzałkę z 12 V lub 24 V, IRFZ44N jest sensownym wyborem. Jeśli jednak chcesz sterować go bezpośrednio z układu logicznego, trzeba od razu spojrzeć na wyprowadzenia i sposób podłączenia, bo tutaj drobny błąd szybko zamienia się w brak działania albo przegrzewanie.
Jak rozpoznać wyprowadzenia i obudowę TO-220
W obudowie TO-220, patrząc na front tranzystora z nóżkami skierowanymi w dół, kolejność wyprowadzeń jest prosta: 1. gate, 2. drain, 3. source. Dodatkowo metalowy tab, czyli radiatorowy języczek z tyłu obudowy, jest połączony z drainem. To ważne, bo w praktyce właśnie ten detal najczęściej powoduje zwarcie do radiatora albo do metalowej obudowy, jeśli ktoś przykręca MOSFET bez izolacji.
- Gate to wejście sterujące, na które podajesz sygnał z mikrokontrolera lub drivera.
- Drain łączy się z obciążeniem, czyli z punktem, przez który płynie prąd wyjściowy.
- Source zwykle trafia do masy układu, gdy pracujesz w klasycznym kluczu niskostronnym.
Jeżeli tranzystor ma pracować z radiatorem wspólnym dla kilku elementów, trzeba użyć podkładki izolacyjnej i tulejki, bo sam tab nie jest „neutralny elektrycznie”. Ja w takich układach zawsze zakładam, że radiator może stać się częścią obwodu, dopóki nie odizoluję go świadomie. Dzięki temu później nie szukam zwarcia w całym projekcie.
Skoro wyprowadzenia są już jasne, można przejść do samego połączenia, które w praktyce wykorzystuje się najczęściej.
Najprostszy schemat niskostronny do obciążenia
Najbardziej użyteczny układ z IRFZ44N to klucz niskostronny. Działa tak, że dodatni biegun zasilania trafia bezpośrednio na obciążenie, a MOSFET zwiera jego minus do masy, kiedy dostanie odpowiedni sygnał na bramkę. Taki układ jest prosty, przewidywalny i bardzo dobrze sprawdza się przy taśmach LED, wentylatorach, małych silnikach DC i grzałkach.
| Element | Jak łączę | Po co |
|---|---|---|
| Source | Do masy układu | Ustanawia punkt odniesienia dla sterowania bramki. |
| Drain | Do minusa obciążenia | Przez ten punkt płynie prąd obciążenia. |
| Obciążenie | Drugi koniec do plusa zasilania | Układ pracuje jako klasyczny klucz niskostronny. |
| Gate | Z sygnału sterującego przez rezystor | Ogranicza szpilki prądowe i tłumi niepożądane oscylacje. |
| Gate-source | Rezystor do masy | Zapewnia wyłączenie tranzystora po starcie układu. |
| Dioda | Równolegle do silnika lub cewki | Gasi przepięcia pojawiające się przy wyłączaniu prądu. |
Przy obciążeniu indukcyjnym, takim jak silnik czy przekaźnik, diodę ustawiam tak, aby w normalnej pracy była spolaryzowana zaporowo. W praktyce oznacza to, że katoda idzie do plusa zasilania, a anoda do strony tranzystora. Sam MOSFET ma diodę wbudowaną, ale przy takich obciążeniach nie traktuję jej jako pełnego zabezpieczenia.
Rezystor bramki i rezystor do masy nie są ozdobą schematu. Pierwszy pomaga ograniczyć zakłócenia i zbyt gwałtowne przełączanie, drugi zapobiega przypadkowemu włączeniu tranzystora, gdy wejście sterujące jest w stanie nieokreślonym. To mały koszt, a w praktyce bardzo często ratuje układ przed chaotycznym startem.
Jeśli obciążenie jest czysto rezystancyjne, jak grzałka, dioda nie jest potrzebna. Jeśli jednak w układzie pojawia się cewka, silnik albo długi przewód z indukcyjnością pasożytniczą, zabezpieczenie staje się obowiązkowe. Od tego zależy trwałość tranzystora, a to prowadzi prosto do pytania o sterowanie z mikrokontrolera.

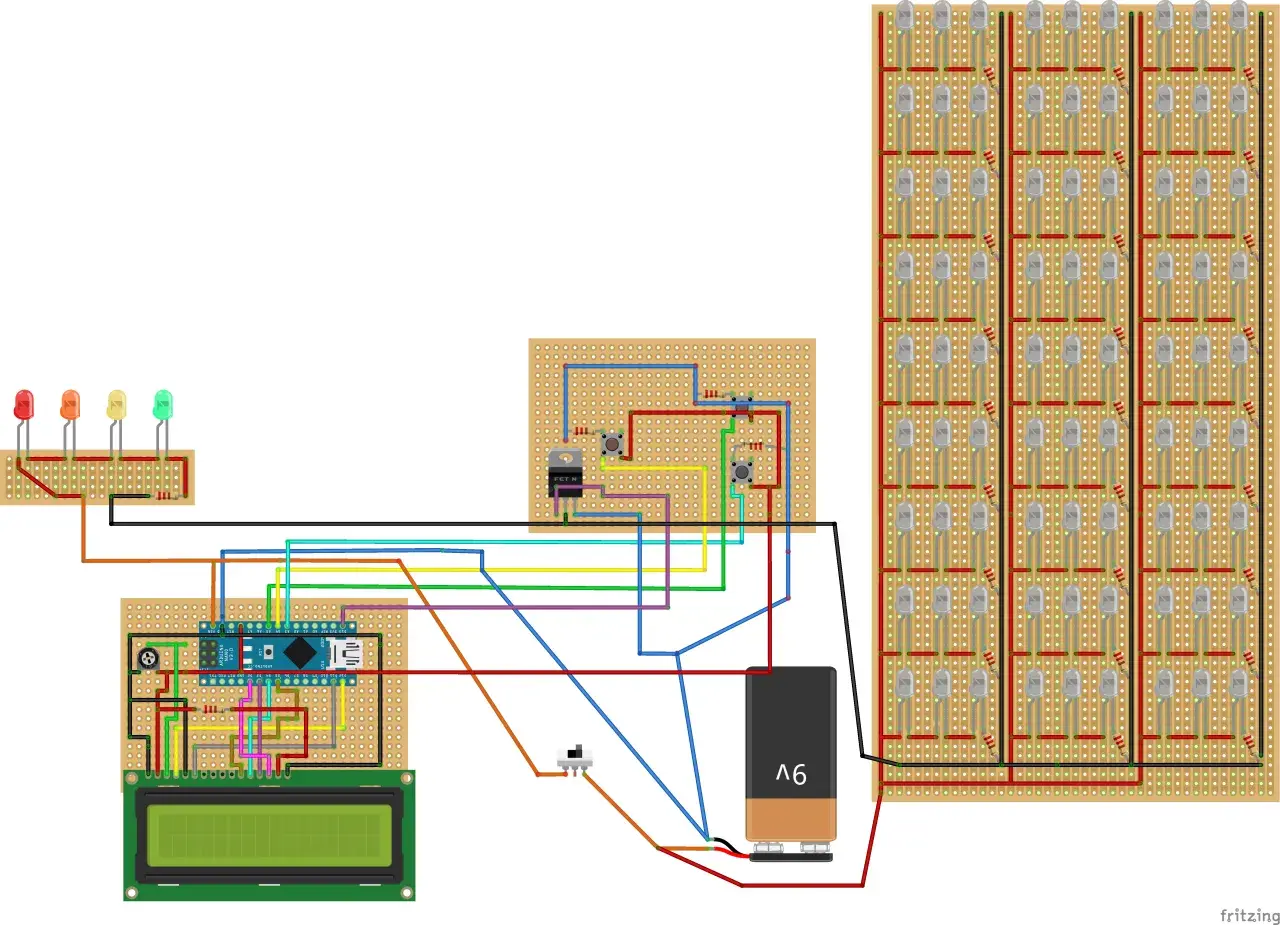

Sterowanie z Arduino, ESP32 i innych układów logicznych
Tu najłatwiej wpaść w pułapkę. IRFZ44N nie jest typowym MOSFET-em logic-level, więc 5 V z wyjścia mikrokontrolera nie oznacza automatycznie pełnego otwarcia. Na poziomie 2-4 V tranzystor zaczyna przewodzić, ale to jeszcze nie jest stan, w którym można liczyć na minimalne straty mocy. Ja przy takim doborze zawsze patrzę na napięcie bramki z perspektywy realnej pracy, a nie samego „zadziała albo nie zadziała”.
W praktyce masz trzy sensowne drogi. Pierwsza to bezpośrednie sterowanie z GPIO, ale tylko przy małych obciążeniach i niskich wymaganiach co do strat. Druga to dołożenie prostego stopnia pośredniego, na przykład tranzystora NPN albo małego drivera. Trzecia to użycie dedykowanego drivera bramki, kiedy PWM ma być szybki, a prąd większy. Dla mnie wybór jest prosty: jeśli ma być pewnie, to bramka musi dostać tyle napięcia, ile naprawdę potrzebuje.
| Sposób sterowania | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Bezpośrednio z GPIO 5 V | Prosty test, mały prąd, mało wymagające obciążenie | Nie daje pewności pełnego otwarcia i może zwiększać grzanie. |
| Przez tranzystor NPN lub mały driver | Gdy chcesz pewniejszego wysterowania bez zmiany całego układu | Dochodzą dodatkowe elementy i trzeba pilnować wspólnej masy. |
| Dedykowany driver bramki | PWM, większe prądy i szybsze przełączanie | Najlepsza kontrola, ale też większa złożoność schematu. |
Jeśli pracujesz z 3.3 V, na przykład z ESP32, ja nie traktuję IRFZ44N jako naturalnego wyboru do bezpośredniego sterowania. Wtedy lepiej od razu rozważyć MOSFET logic-level albo dodać driver. Przy PWM ma to dodatkowe znaczenie, bo każdy dłuższy pobyt w obszarze liniowym oznacza większe straty i wyższą temperaturę złącza.
Gdy sterowanie już działa, zwykle wychodzą na jaw nie same parametry tranzystora, ale błędy montażowe i prowadzenie przewodów. Właśnie tam najczęściej psuje się cały układ.
Najczęstsze błędy w schematach z IRFZ44N
Najwięcej usterek widzę nie w samym MOSFET-cie, tylko w okablowaniu i założeniach. Problemem bywa brak wspólnej masy, bramka pozostawiona „w powietrzu”, zbyt słabe sterowanie albo podłączenie obciążenia indukcyjnego bez diody. To są pozornie drobne rzeczy, ale każda z nich potrafi zmienić prosty układ w źródło losowych awarii.
- Brak wspólnej masy między sterownikiem a tranzystorem. Bez tego sygnał bramki nie ma sensownego punktu odniesienia.
- Bramka bez rezystora do masy. Układ może startować losowo, zwłaszcza po włączeniu zasilania.
- Pomylenie drenu ze źródłem. W niskostronnym kluczu prowadzi to do nieprawidłowej pracy albo braku przewodzenia.
- Brak diody przy silniku lub cewce. Po wyłączeniu pojawiają się przepięcia, które obciążają tranzystor.
- Przekroczenie ±20 V na bramce. To już nie jest błąd logiczny, tylko realne ryzyko uszkodzenia struktury.
- Radiator bez izolacji przy wspólnym montażu. Tab jest połączony z drenem, więc łatwo o zwarcie do obudowy lub innych elementów.
Ja zawsze sprawdzam jeszcze jedną rzecz: czy przewody prądowe są krótkie i czy pętla masy nie jest niepotrzebnie długa. W układach z PWM nawet niewielka indukcyjność przewodów potrafi dać szpilki napięciowe, a te z kolei przekładają się na zakłócenia i grzanie. To nie jest detal dla perfekcjonistów, tylko realny warunek stabilnej pracy.
Skoro wiemy już, co najczęściej psuje układ, trzeba jeszcze policzyć, kiedy IRFZ44N zaczyna wymagać radiatora albo lepszego chłodzenia.
Jak dobrać elementy i policzyć grzanie
W praktyce liczę straty mocy bardzo prosto: P = I² × RDS(on). Jeśli przyjmiesz RDS(on) na poziomie 22 mΩ przy poprawnym wysterowaniu, to przy 5 A dostajesz około 0,55 W, przy 10 A około 2,2 W, a przy 20 A już około 8,8 W. To są wartości, które natychmiast pokazują, dlaczego „teoretycznie 49 A” nie oznacza pracy bez chłodzenia.
| Prąd obciążenia | Szacowane straty przy 22 mΩ | Wniosek praktyczny |
|---|---|---|
| 5 A | 0,55 W | W prostym układzie często wystarcza mały margines chłodzenia. |
| 10 A | 2,2 W | Bez radiatora temperatura może szybko rosnąć. |
| 20 A | 8,8 W | To już poziom, przy którym chłodzenie i prowadzenie ścieżek stają się krytyczne. |
W danych katalogowych pojawia się także 110 W mocy strat, ale ta wartość jest osiągalna tylko przy bardzo dobrym odprowadzaniu ciepła i warunkach zbliżonych do laboratoryjnych. W wolnym powietrzu rezystancja termiczna złącze-otoczenie jest na tyle duża, że nawet kilka watów może podnieść temperaturę o dziesiątki stopni. Ja dlatego traktuję takie obliczenie jako punkt wyjścia, a nie zielone światło do pracy „na styk”.
W praktyce liczą się też rzeczy mechaniczne: szerokie ścieżki, krótka pętla prądowa, porządne połączenie z masą i sensowny radiator, jeśli prąd ma płynąć dłużej niż chwilowo. Przy obciążeniach impulsowych można być bardziej elastycznym, ale przy pracy ciągłej margines trzeba zostawić wyraźny. To właśnie on decyduje, czy układ będzie działał spokojnie, czy tylko „na papierze”.
Co dziś daje najlepszy rezultat przy takim układzie
Jeżeli buduję taki układ dzisiaj, trzymam się kilku prostych zasad: niska strona z dobrze zdefiniowaną masą, dioda przy obciążeniu indukcyjnym, brak przypadkowego prowadzenia przewodów i sensowne napięcie bramki. IRFZ44N nadal ma sens w prostych projektach z 12 V lub 24 V, ale tylko wtedy, gdy nie próbujesz z niego zrobić elementu „do wszystkiego”.
Najbardziej praktyczna decyzja brzmi zwykle tak: jeśli sterowanie ma iść z 3.3 V albo 5 V bez dodatkowego drivera, lepiej od razu wybrać MOSFET logic-level. Jeśli jednak IRFZ44N już masz, da się go użyć dobrze, pod warunkiem że zapewnisz właściwe wysterowanie, zabezpieczenie przepięć i chłodzenie. Właśnie te trzy rzeczy robią większą różnicę niż sam rysunek schematu.
Jeżeli masz zaprojektować taki układ raz i bez powrotów do poprawiania płytki, zacznij od napięcia bramki, potem sprawdź obciążenie i dopiero na końcu dobierz radiator. To podejście zwykle oszczędza najwięcej czasu, bo w praktyce IRFZ44N nie przegrywa sam z sobą, tylko z błędami wokół niego.
