Dobry wzmacniacz tranzystorowy nie sprowadza się do podłączenia tranzystora i kilku rezystorów. Liczy się punkt pracy, właściwa konfiguracja oraz to, czy układ ma tylko wzmocnić napięcie, czy także sensownie wysterować obciążenie. W tym tekście pokazuję, jak taki stopień działa, z jakich elementów się składa, które topologie wybiera się najczęściej i gdzie początkujący najczęściej tracą stabilność albo jakość sygnału.
Najważniejsze rzeczy, które warto wiedzieć przed budową takiego układu
- Najczęściej pracuje się na tranzystorze bipolarnym, a kluczowy jest poprawny punkt pracy.
- Układ ze wspólnym emiterem daje największe wzmocnienie napięciowe, ale odwraca fazę sygnału.
- Wtórnik emiterowy służy głównie jako bufor, a nie jako stopień o dużym wzmocnieniu napięcia.
- Rezystor emiterowy stabilizuje temperaturę i ogranicza rozjazd parametrów między egzemplarzami.
- Za małe kondensatory sprzęgające ucinają dół pasma, a zbyt słaby dzielnik bazy psuje polaryzację.
Czym jest taki stopień i gdzie naprawdę się go używa
W praktyce mówimy o układzie, który wykorzystuje tranzystor do kontrolowania większej energii wyjściowej na podstawie małego sygnału wejściowego. To nie jest jeden konkretny schemat, tylko cała rodzina rozwiązań: od prostego przedwzmacniacza audio, przez stopień wejściowy czujnika, aż po bufor dopasowujący impedancję między źródłem a obciążeniem.
Najczęściej spotykam takie układy tam, gdzie sygnał jest zbyt słaby, by podać go bezpośrednio dalej, albo gdzie źródło nie powinno być zbyt mocno obciążane. Dlatego ten temat wraca w elektronice amatorskiej, edukacyjnej i pomiarowej. W prostych projektach układ tranzystorowy bywa lepszy od gotowego scalonego wzmacniacza, gdy chcemy zrozumieć działanie, dobrać własny punkt pracy albo zbudować coś bardzo konkretnego pod dane napięcie i obciążenie.
Nie jest to jednak uniwersalny „mnożnik mocy”. Jeśli chcesz napędzać niskoomowy głośnik, silnik albo duże obciążenie prądowe, zwykle potrzebujesz kolejnego stopnia albo zupełnie innej topologii. To prowadzi wprost do pytania, skąd w ogóle bierze się wzmocnienie i dlaczego taki układ potrafi działać liniowo tylko w określonych warunkach.

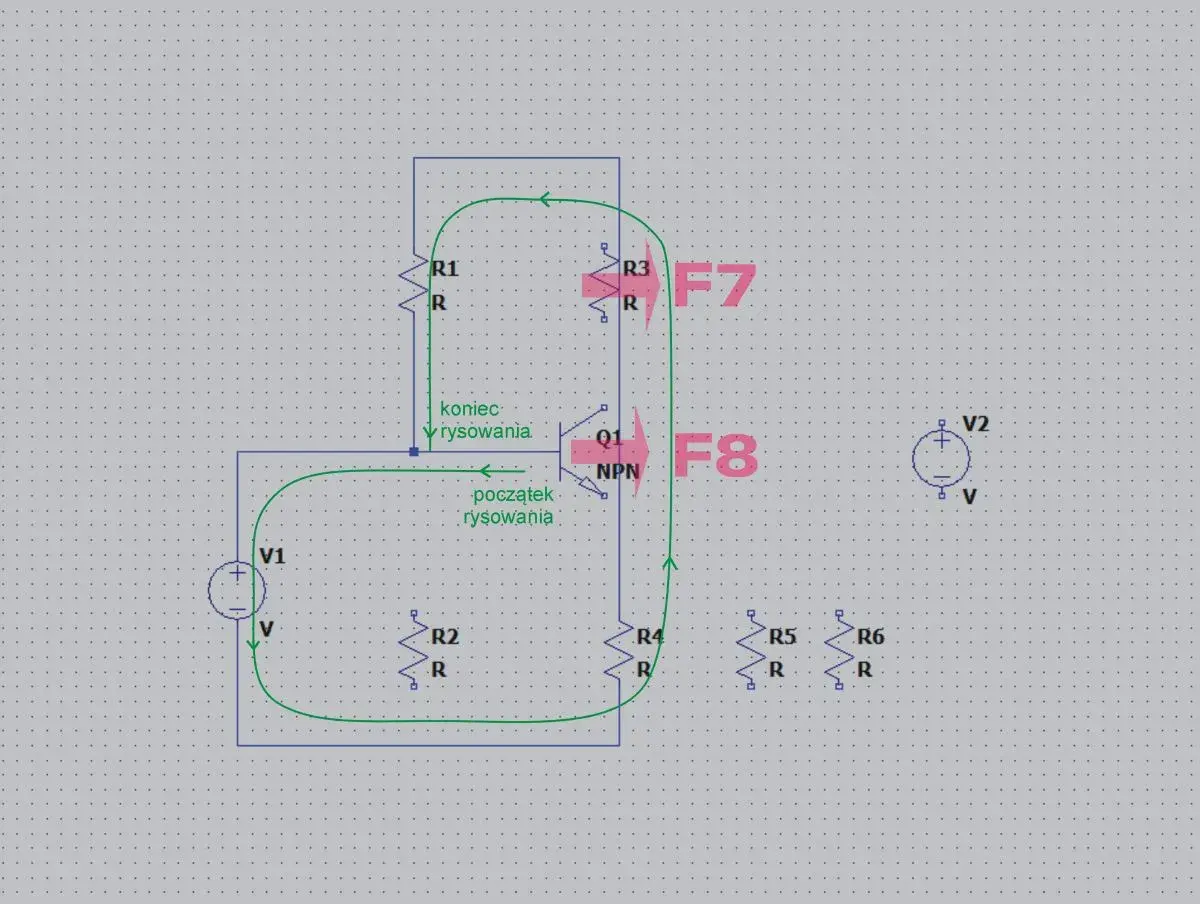

Jak działa układ krok po kroku
Najprościej patrzeć na to tak: mały sygnał na bazie zmienia prąd kolektora, a ten przez rezystor kolektorowy przekłada się na większą zmianę napięcia na wyjściu. Tranzystor nie tworzy energii z niczego, tylko steruje jej przepływem z zasilania. Właśnie dlatego dobór polaryzacji jest ważniejszy, niż wielu początkujących zakłada na starcie.
- Rezystorowy dzielnik ustawia bazę na stałym poziomie, tak aby tranzystor pracował w liniowym obszarze.
- Sygnał zmienny nakłada się na tę polaryzację i przesuwa chwilowy punkt pracy w górę oraz w dół.
- Rezystor emiterowy wprowadza lokalne ujemne sprzężenie zwrotne, dzięki czemu układ mniej reaguje na zmiany temperatury i beta.
- Kondensatory sprzęgające odcinają składową stałą, żeby kolejne stopnie nie dostawały obcego napięcia polaryzacji.
W krzemowych tranzystorach złącze baza-emiter zwykle przewodzi przy około 0,6-0,7 V, więc właśnie wokół tej wartości projektuje się punkt pracy. Jeśli sygnał jest zbyt duży, tranzystor wchodzi w odcięcie albo nasycenie i zamiast liniowego wzmocnienia pojawia się obcięcie przebiegu. To ważne, bo wiele „zepsutych” układów działa poprawnie tylko przy zbyt małej amplitudzie wejściowej.
W praktyce sama poprawność schematu nie wystarcza. Trzeba jeszcze zdecydować, w jakiej konfiguracji tranzystor ma pracować, bo każda z nich zachowuje się inaczej.
Najważniejsze konfiguracje i kiedy wybrać każdą z nich
Ja zwykle zaczynam od wyboru topologii, bo ona od razu zawęża zastosowanie układu. Jedna konfiguracja daje duże wzmocnienie napięciowe, inna świetnie dopasowuje impedancję, a jeszcze inna lepiej sprawdza się przy szerokim paśmie. Poniżej najkrótszy, praktyczny podział.
| Konfiguracja | Co daje | Zalety | Ograniczenia | Typowe użycie |
|---|---|---|---|---|
| Wspólny emiter | Duże wzmocnienie napięciowe i mocy | Uniwersalny, dobry do małych sygnałów | Odwraca fazę, nie lubi ciężkiego obciążenia bez kolejnego stopnia | Przedwzmacniacze, stopnie pośrednie, proste układy audio |
| Wtórnik emiterowy | Wzmocnienie napięciowe bliskie 1 | Wysoka impedancja wejściowa, niska wyjściowa | Nie daje dużego wzmocnienia napięcia | Bufor, dopasowanie impedancji, sterowanie kolejnym stopniem |
| Wspólna baza | Dobre zachowanie w wyższych częstotliwościach | Brak odwrócenia fazy, przydatna w RF | Bardzo mała impedancja wejściowa, mniej wygodna w audio | Układy szerokopasmowe, część torów w.cz. |
Jeśli miałbym wskazać jedną konfigurację do nauki i pierwszych prób, wybrałbym wspólny emiter. Najlepiej pokazuje on zależność między punktem pracy, wzmocnieniem i zniekształceniami. Gdy jednak trzeba coś „odizolować” albo napędzić następny blok bez strat, wtórnik emiterowy bardzo często wygrywa w praktyce. Sam wybór topologii nie rozwiązuje jeszcze problemu stabilności, bo o niej decydują dopiero konkretne elementy.
Z czego składa się stabilny stopień i jak dobrać elementy
Ja zwykle rozbijam projekt na pięć podstawowych części: tranzystor, polaryzację bazy, rezystor kolektorowy, rezystor emiterowy i kondensatory. Jeśli każdy z tych elementów ma sens, układ zaczyna zachowywać się przewidywalnie. Jeśli jeden z nich jest dobrany „na oko”, całość potrafi działać tylko przypadkiem.
| Element | Rola | Praktyczna wskazówka |
|---|---|---|
| Tranzystor | Właściwy element czynny, który steruje wzmocnieniem | Do małych sygnałów często wybiera się modele klasy BC547, BC337 lub 2N3904; przy większym prądzie lepiej sprawdza się mocniejszy typ |
| Rezystory dzielnika bazy | Ustawiają napięcie polaryzacji | Prąd dzielnika dobrze, gdy jest kilka razy większy od prądu bazy; wtedy punkt pracy mniej „pływa” |
| Rezystor kolektorowy | Współdecyduje o wzmocnieniu i zapasie napięcia | W prostych układach często mieści się w zakresie 1 kΩ-10 kΩ |
| Rezystor emiterowy | Stabilizuje temperaturę i ustala prąd spoczynkowy | W praktyce często używa się 100 Ω-1 kΩ, zależnie od zasilania i wymaganego prądu |
| Kondensatory sprzęgające | Oddzielają składową stałą od sygnału zmiennego | Do audio zwykle sensowne są wartości 1-10 µF, a przy niższych częstotliwościach nawet 100-470 µF |
| Kondensator obejściowy emitera | Zwiększa wzmocnienie dla sygnału zmiennego | Typowo 10-470 µF; im większy, tym większe wzmocnienie, ale zwykle słabsza liniowość |
Jeśli buduję prosty stopień na zasilaniu 9 V, często zaczynam od prądu kolektora około 1 mA, rezystora kolektorowego 4,7 kΩ, rezystora emiterowego 1 kΩ i dzielnika bazy ustawiającego około 1,6-1,7 V na bazie. To nie jest uniwersalna recepta, ale bardzo dobry punkt startowy do pierwszych pomiarów. Przy zasilaniu 5 V trzeba zwykle zejść z rezystancji i pilnować mniejszego zapasu napięcia na wyjściu.
W praktyce najbardziej liczy się to, aby napięcie kolektor-emiter w stanie spoczynku było mniej więcej w okolicy połowy zasilania. Dzięki temu układ ma zapas na obie połówki sygnału. Z tak dobranego stopnia łatwo przejść do tematu błędów, bo właśnie one najszybciej pokazują, że coś w projekcie jest zbyt optymistyczne.
Błędy, które psują stabilność i jakość sygnału
W podobnych układach najczęściej nie psuje się sam tranzystor, tylko założenia projektowe. Objawy są zwykle dość czytelne: ucinanie sygnału, słaby bas, przydźwięk, nadmierne grzanie albo „pływający” punkt pracy. Poniższa tabela zbiera najczęstsze przypadki, które sam sprawdzałbym jako pierwsze.
| Objaw | Prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Obcięta dodatnia lub ujemna połówka sygnału | Punkt pracy ustawiony za nisko albo za wysoko | Skorygować dzielnik bazy lub rezystor emiterowy i ponownie zmierzyć napięcie kolektora |
| Słaby dół pasma | Kondensator sprzęgający ma zbyt małą pojemność | Zwiększyć pojemność lub sprawdzić, czy impedancja wejściowa następnego stopnia nie jest zbyt mała |
| Przydźwięk i podatność na dotknięcie przewodu | Zbyt wysokie impedancje i słabe prowadzenie masy | Skrócić połączenia, użyć ekranowanego przewodu i dodać odsprzęganie zasilania |
| Tranzystor grzeje się bez sygnału | Za duży prąd spoczynkowy albo brak stabilizacji emiterowej | Obniżyć prąd, sprawdzić rezystor emiterowy i poprawić polaryzację |
| Duża różnica między egzemplarzami układu | Dzielnik bazy jest za słaby w stosunku do prądu bazy | Zwiększyć prąd dzielnika albo dodać silniejsze ujemne sprzężenie zwrotne przez emiter |
| Układ nie radzi sobie z cięższym obciążeniem | Bezpośrednie sterowanie zbyt niskiej impedancji | Dodać wtórnik emiterowy lub osobny stopień mocy |
Największy błąd, jaki widzę u początkujących, to traktowanie beta tranzystora jak stałej. W praktyce ten parametr zmienia się między egzemplarzami i z temperaturą, więc projekt oparty wyłącznie na jednym katalogowym założeniu bywa kruchy. Jeśli układ ma działać powtarzalnie, rezystor emiterowy i odpowiednio mocny dzielnik bazy robią większą różnicę niż „lepszy” losowy tranzystor z pudełka.
Kiedy układ już wstępnie działa, pozostaje ostatni etap, który często bywa pomijany: spokojny test na stole i sprawdzenie, czy wszystko zachowuje się tak samo po kilku minutach pracy.
Co sprawdzić przed pierwszym uruchomieniem i po pierwszych pomiarach
Ja zaczynam od pomiarów stałoprądowych bez sygnału wejściowego. Najpierw sprawdzam napięcie bazy, emitera i kolektora, a dopiero potem podaję mały sygnał z generatora. W dobrze ustawionym stopniu napięcie kolektora zwykle wypada blisko połowy zasilania, a tranzystor nie powinien nagrzewać się wyraźnie w spoczynku.
- Sprawdź, czy zasilanie ma sensowną wartość i czy masa jest poprowadzona możliwie krótko.
- Zmierz napięcie baza-emiter. Dla tranzystora krzemowego zwykle zobaczysz około 0,6-0,7 V.
- Oceń napięcie kolektor-emiter bez sygnału. W liniowym stopniu dobrze jest mieć zapas do obu stron przebiegu.
- Uruchom układ z ograniczeniem prądu albo przynajmniej z ostrożnym pierwszym testem, żeby uniknąć uszkodzenia przy błędnym montażu.
- Po 5-10 minutach pracy sprawdź temperaturę tranzystora i rezystorów. Stabilny układ nie powinien wyraźnie „uciekać” termicznie.
- Jeśli pojawia się szum lub wzbudzenie, dołóż odsprzęganie zasilania przy samym układzie, zwykle 100 nF równolegle z 10-100 µF.
Jeżeli potrzebujesz tylko prostego przedwzmacniacza, ten zestaw kontroli zwykle wystarcza, by odsiać większość problemów jeszcze przed obudową i końcowym montażem. Dobrze zaprojektowany stopień tranzystorowy nie wymaga egzotycznych części, tylko rozsądnego punktu pracy, sensownego dopasowania do obciążenia i kilku krótkich pomiarów, zanim uznasz układ za gotowy.
