Najważniejsze cechy SSR w jednym miejscu
- SSR nie ma styków mechanicznych, więc nie zużywa się tak jak przekaźnik elektromagnetyczny.
- Wejście sterujące jest zwykle odseparowane galwanicznie od toru mocy, najczęściej przez optoizolację.
- Najlepiej sprawdza się przy częstym przełączaniu, w układach grzejnych i tam, gdzie liczy się cisza pracy.
- Trzeba uwzględnić spadek napięcia, straty mocy, radiator i niewielki prąd upływu.
- Do obciążeń AC i DC dobiera się inne wersje, a typ obciążenia ma większe znaczenie, niż wielu osobom się wydaje.
Czym jest przekaźnik półprzewodnikowy i jak działa

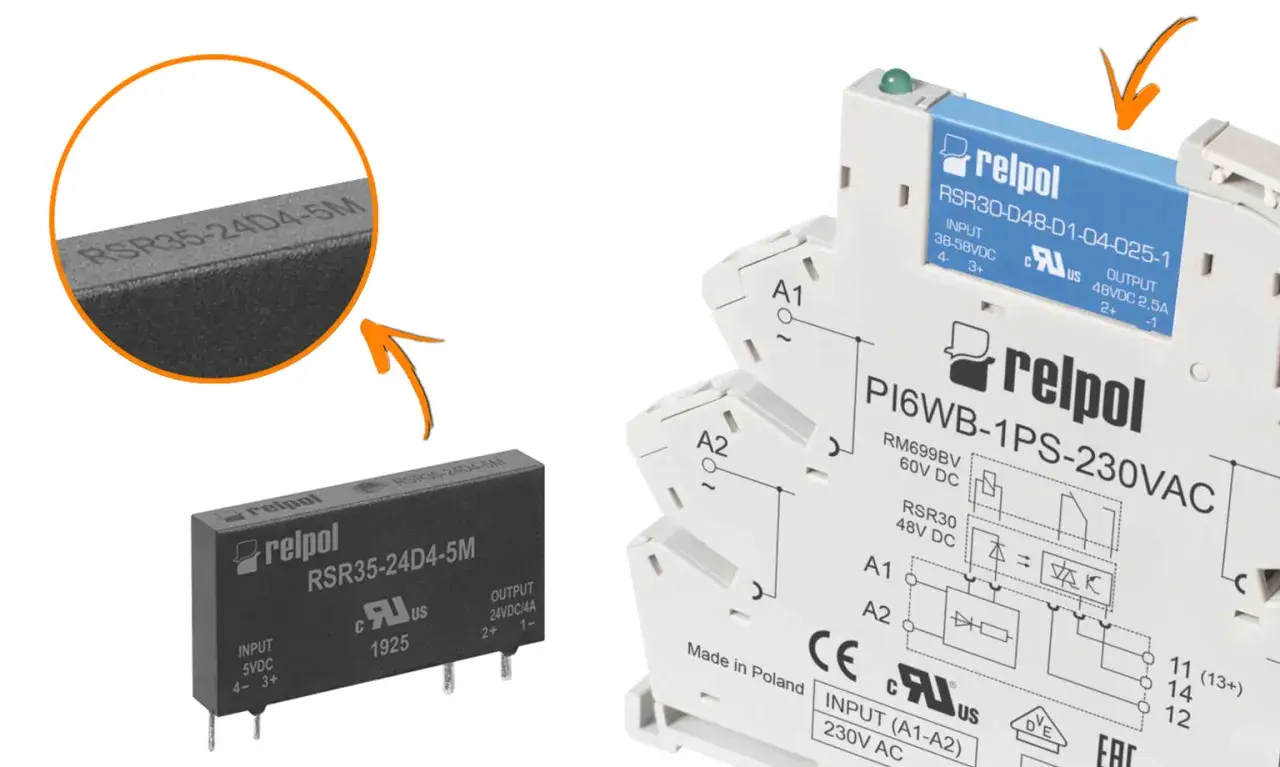

SSR to w uproszczeniu elektroniczny przełącznik mocy, który wykonuje tę samą funkcję co przekaźnik, ale robi to bez ruchomych styków. Zamiast cewki, kotwicy i metalowych kontaktów ma układ sterujący oraz element półprzewodnikowy, który załącza lub rozłącza obciążenie. W praktyce oznacza to brak „kliku”, brak drgań styków i brak klasycznego zużycia mechanicznego.
Najczęściej wejście sterujące zasila diodę LED w układzie optoizolacji. Światło z tej diody uruchamia dalej część mocy, zwykle opartą o triak, tyrystory, tranzystory MOSFET albo IGBT, zależnie od tego, czy SSR ma pracować z AC czy z DC. Ja przy takich elementach zawsze patrzę na dwie rzeczy naraz: jak szybko mają przełączać i ile ciepła będą wydzielać przy obciążeniu.
W modelach do AC często spotyka się dwa zachowania: załączanie w zerze i załączanie natychmiastowe. Pierwsze ogranicza zakłócenia i łagodniej traktuje obciążenie rezystancyjne, drugie daje większą kontrolę nad momentem przełączenia, co bywa potrzebne przy regulacji fazowej. To właśnie ten detal często decyduje, czy SSR będzie działał elegancko, czy tylko „jakoś”.
Żeby dobrze wykorzystać ten element, trzeba jednak wiedzieć, z czego jest zbudowany i jakie ma odmiany.
Z czego składa się SSR i jakie ma odmiany
Patrząc na SSR od środka, widzę zwykle trzy warstwy funkcjonalne: wejście sterujące, izolację i tor mocy. Każda z nich ma inne zadanie, a pomyłka na którymkolwiek etapie kończy się często tym samym: przegrzaniem, niedziałającym obciążeniem albo pozornie wyłączonym wyjściem, które nadal przepuszcza mały prąd.
Wejście sterujące i izolacja
Wejście SSR jest zaprojektowane tak, by współpracować z elektroniką sterującą, na przykład z mikrokontrolerem, PLC albo modułem automatyki. Izolacja galwaniczna odcina obwód niskonapięciowy od strony mocy, co zwiększa bezpieczeństwo i ogranicza przenoszenie zakłóceń. W praktyce galwaniczna izolacja oznacza, że sygnał sterujący nie jest elektrycznie połączony z obciążeniem, tylko „przechodzi” przez element pośredni, zwykle optyczny.
Przeczytaj również: Diody półprzewodnikowe - Jak działają i jak je dobrać?
Wyjście do AC i DC
Do obciążeń AC najczęściej stosuje się triaki lub pary tyrystorów. To dobre rozwiązanie dla grzałek, oświetlenia i wielu obwodów sieciowych. Do DC potrzebne są zwykle MOSFET-y albo, w mocniejszych aplikacjach, IGBT, bo triak nie rozłącza prądu stałego w ten sam sposób co prądu przemiennego. To dlatego nie ma jednego „uniwersalnego SSR” do wszystkiego.
- AC SSR sprawdza się przy napięciu sieciowym i obciążeniach rezystancyjnych.
- DC SSR jest lepszy dla 12 V, 24 V lub innych obwodów stałoprądowych.
- Zero-cross ogranicza zakłócenia i jest wygodny przy grzaniu.
- Random-fire daje większą kontrolę przy regulacji mocy i niektórych obciążeniach indukcyjnych.
W nowszych modułach pojawia się też sygnalizacja LED, prosty monitoring temperatury albo diagnostyka obciążenia. To nie są dodatki kosmetyczne, tylko cechy, które potrafią oszczędzić wiele godzin szukania usterki. Z taką konstrukcją łatwiej już odpowiedzieć na pytanie, kiedy SSR faktycznie wygrywa z klasycznym przekaźnikiem.
Kiedy SSR wygrywa z przekaźnikiem elektromagnetycznym
W porównaniu z przekaźnikiem elektromagnetycznym SSR ma kilka bardzo mocnych atutów, ale nie jest z definicji lepszy w każdej sytuacji. Największa różnica wychodzi wtedy, gdy układ ma przełączać często, pracować cicho albo działać w środowisku, gdzie mechanika szybko się zużywa.
| Cecha | SSR | Przekaźnik elektromagnetyczny | Co to oznacza w praktyce |
|---|---|---|---|
| Hałas | Prawie bezgłośny | Słychać kliknięcie styków | SSR wygrywa w urządzeniach domowych, laboratoryjnych i w pobliżu człowieka. |
| Zużycie | Brak styków mechanicznych | Styki się wypalają i zużywają | SSR lepiej znosi częste cykle załączania. |
| Szybkość | Bardzo wysoka | Ograniczona mechaniką | Przy szybkiej pracy SSR daje stabilniejszą dynamikę. |
| Straty w stanie ON | Jest spadek napięcia i ciepło | Spadek na stykach jest mały | SSR trzeba chłodzić, zwłaszcza przy większym prądzie. |
| Stan OFF | Możliwy niewielki prąd upływu | Praktycznie pełne rozwarcie | Nie każde obciążenie „zgaśnie” idealnie po wyłączeniu SSR. |
| Odporność na przeciążenia | Wymaga rozsądnego doboru | Często lepiej znosi krótkie udary | Przy dużych prądach rozruchowych trzeba uważać. |
Najprostszy wniosek jest taki: SSR wygrywa tam, gdzie liczy się liczba cykli, cisza i sterowanie, a przekaźnik mechaniczny nadal ma sens tam, gdzie potrzebujesz bardzo małych strat w stanie załączenia i niemal idealnego odłączenia obciążenia. Ta różnica prowadzi prosto do najważniejszego tematu, czyli doboru konkretnego modelu.
Jak dobrać SSR do konkretnego układu
Ja przy doborze SSR nie zaczynam od marki ani obudowy, tylko od obciążenia. To, czy masz grzałkę, silnik, taśmę LED czy elektrozawór, jest ważniejsze niż sam napis „10 A” na obudowie. Dopiero potem sprawdzam napięcie, prąd, sposób sterowania i to, jak dużo ciepła zostanie w środku.
| Co sprawdzam | Na co patrzę w praktyce | Dlaczego to ma znaczenie |
|---|---|---|
| Rodzaj obciążenia | Rezystancyjne, indukcyjne, DC, AC, LED, grzałka | Od tego zależy typ wyjścia i tryb załączania. |
| Prąd i napięcie | Nie tylko wartość znamionowa, ale też zapas | Nie dobieram elementu „na styk”, bo warunki pracy zawsze są gorsze niż katalog. |
| Sygnał sterujący | 3,3 V, 5 V, 12 V, 24 V DC albo sterowanie AC | SSR musi pasować do sterownika, a nie odwrotnie. |
| Tryb przełączania | Zero-cross lub random-fire | To decyduje o zakłóceniach i zachowaniu przy regulacji mocy. |
| Chłodzenie | Radiator, pasta termiczna, przepływ powietrza | Bez odprowadzenia ciepła katalogowy prąd niewiele znaczy. |
| Prąd upływu | Czy obciążenie rzeczywiście ma być całkiem wyłączone | Wrażliwe odbiorniki potrafią reagować nawet na mały prąd resztkowy. |
Przy mocniejszych SSR warto policzyć straty niemal tak samo, jak liczy się moc rezystora. Jeśli element ma spadek około 1,6 V i przewodzi 10 A, wydzieli około 16 W ciepła. Przy 25 A robi się z tego już około 40 W, czyli poziom, którego bez radiatora nie warto nawet testować dłużej niż chwilę. To właśnie dlatego w praktyce tak często mówię: nie wybieraj tylko po prądzie znamionowym, tylko po prądzie przy realnej temperaturze pracy i z uwzględnieniem deratingu producenta.
Jeśli ten dobór jest zrobiony poprawnie, SSR potrafi być bardzo wdzięcznym elementem. A najlepsze efekty widać dopiero wtedy, gdy używa się go tam, gdzie jego cechy naprawdę pracują na korzyść całego projektu.
Gdzie taki przekaźnik sprawdza się najlepiej
Najlepsze zastosowania SSR widzę tam, gdzie przełączanie jest częste, obciążenie jest przewidywalne, a użytkownik oczekuje ciszy i trwałości. W elektronice i automatyce to bardzo konkretna przewaga, bo nie chodzi tylko o wygodę, ale o stabilność całego procesu.
- Grzałki, piece i układy utrzymania temperatury - SSR świetnie współpracuje z regulacją PID, bo może przełączać bardzo często bez zużycia styków.
- Szafy sterownicze i automatyka przemysłowa - brak hałasu i szybka reakcja są tu po prostu praktyczne.
- Robotyka i stanowiska testowe - przy częstych cyklach start-stop mechaniczny przekaźnik zużywa się szybciej.
- Oświetlenie i sygnalizacja - zwłaszcza wtedy, gdy liczy się szybkie, powtarzalne sterowanie po stronie AC.
- Projekty z mikrokontrolerami - SSR pozwala sterować większym obciążeniem z poziomu małego sygnału 3,3 V lub 5 V, o ile model wejścia jest dobrze dobrany.
Nie polecam jednak traktować SSR jako automatycznego zamiennika wszystkiego, co ma styki. Przy dużych prądach rozruchowych, bardzo małych obciążeniach wrażliwych na upływ albo w układach, które muszą być odłączone absolutnie „na zero”, klasyczny przekaźnik może być rozsądniejszy. Właśnie w takich granicznych przypadkach widać, że dobry dobór jest ważniejszy niż sama moda na element półprzewodnikowy.
Co sprawdzam przed montażem, żeby SSR nie grzał się bez potrzeby
Przed montażem zawsze robię krótką kontrolę rzeczy, które później decydują o bezawaryjnej pracy. To nie są drobiazgi „dla porządku”, tylko miejsca, w których najczęściej rodzą się problemy.
- Sprawdzam, czy obciążenie jest AC czy DC, bo pomyłka w tym punkcie kończy się natychmiastowym błędem doboru.
- Patrzę, czy radiator i pasta termiczna są przewidziane od początku, a nie dopiero po pierwszym przegrzaniu.
- Upewniam się, że wejście sterujące pasuje do logiki układu, który ma tym SSR-em sterować.
- Liczymy zapas prądowy i termiczny, a nie tylko wartość z pierwszej linijki tabeli katalogowej.
- Jeśli obciążenie ma być całkowicie wyłączone, sprawdzam, czy prąd upływu nie da efektu „ledwo świeci” albo „niby wyłączone, a jednak działa”.
To właśnie dlatego SSR jest tak dobrym elementem do nauki elektroniki praktycznej: na papierze wygląda prosto, ale w realnym układzie szybko uczy myślenia o prądzie, cieple, izolacji i typie obciążenia. Gdy te cztery rzeczy są pod kontrolą, przekaźnik półprzewodnikowy staje się bardzo solidnym narzędziem, a nie tylko kolejnym modułem do wpięcia w projekt.
