Rezystor wygląda niepozornie, ale jego wnętrze potrafi zdecydować o stabilności całego układu. Budowa rezystora wpływa na dokładność pomiaru, szum własny, odporność na impuls i to, czy element przeżyje pracę w podwyższonej temperaturze. Ja zwykle oceniam go najpierw po technologii wykonania, bo to ona mówi więcej niż sam nadruk na obudowie.
Najważniejsze rzeczy o wnętrzu rezystora w kilku punktach
- Rezystor składa się nie tylko z korpusu, ale też z elementu oporowego, podłoża, połączeń i warstwy ochronnej.
- O zachowaniu elementu decydują materiały: węgiel, warstwy metaliczne, tlenki metali albo drut oporowy.
- W rezystorach cienkowarstwowych warstwa oporowa jest nanoszona próżniowo, a w grubowarstwowych często drukowana.
- Rezystory drutowe lepiej znoszą dużą moc, ale mogą wprowadzać indukcyjność.
- Przy wyborze liczą się nie tylko omy, lecz także tolerancja, TCR, moc, szum i warunki montażu.
Z czego składa się rezystor od środka
W praktyce każdy rezystor ma kilka wspólnych elementów. Jest element oporowy, czyli część, która rzeczywiście stawia prądowi opór. Jest też podłoże albo korpus, który trzyma całą konstrukcję i pomaga odprowadzać ciepło. Do tego dochodzą zakończenia elektryczne, warstwa ochronna oraz sposób połączenia z płytką lub przewodami.

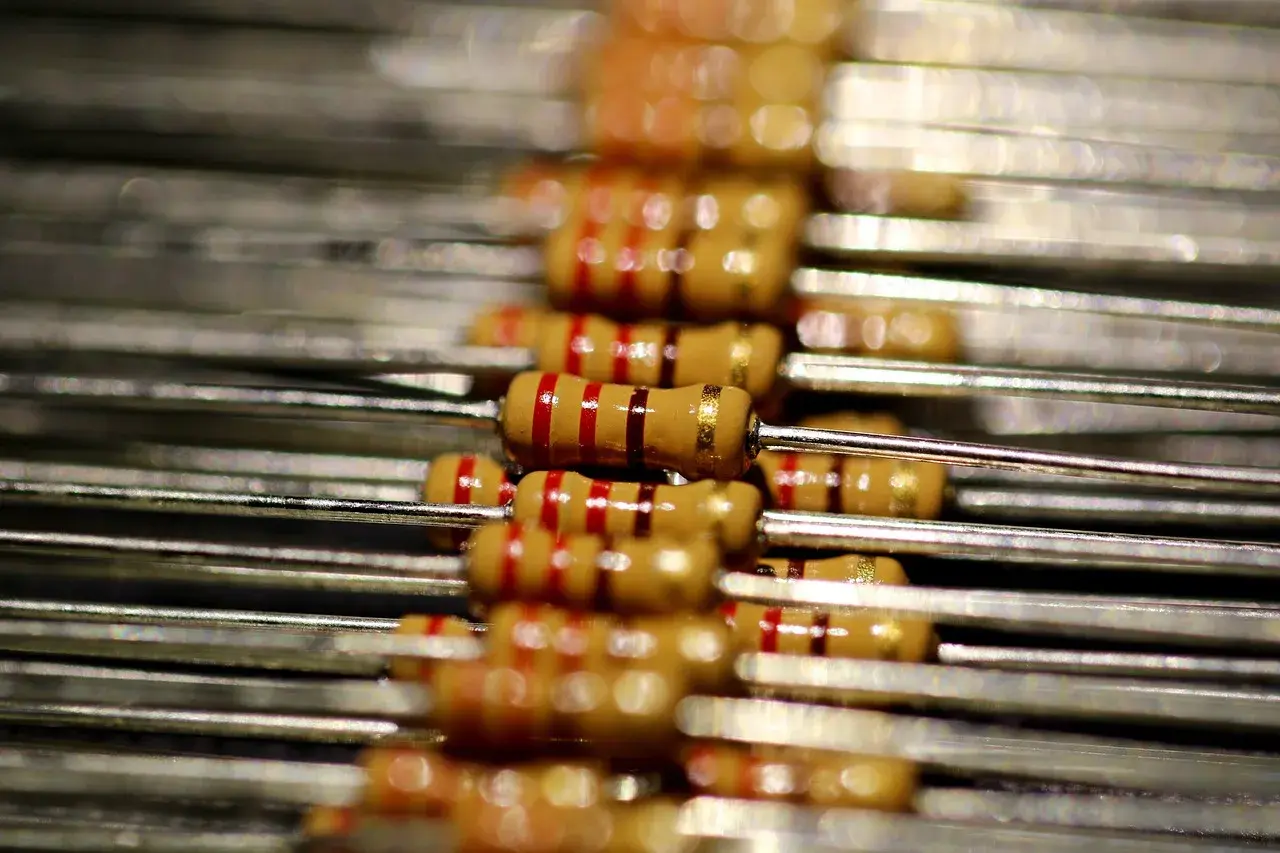

W rezystorze przewlekanym widzę zwykle rdzeń ceramiczny albo szklaną rurkę, na której znajduje się drut lub warstwa oporowa. W wersji SMD najczęściej mamy ceramiczne podłoże, cienką albo grubą warstwę materiału oporowego i metalizowane końcówki lutownicze. Na zewnątrz wszystko może wyglądać podobnie, ale wewnątrz konstrukcja bywa zupełnie inna.
To nie jest detal kosmetyczny. Taka budowa wpływa na drogę przepływu prądu, rozkład ciepła i odporność na przeciążenia. Gdy rozumiesz już fizyczną konstrukcję, łatwiej przejść do materiałów, z których ten opór naprawdę powstaje.
Z jakich materiałów powstaje element oporowy
Najprościej mówiąc, element oporowy może być zrobiony z węgla, metalu, tlenków metali albo z drutu stopowego. Wybór materiału nie jest przypadkowy. Inaczej zachowuje się rezystor, który ma być tani i masowy, a inaczej taki, który ma pracować z dużą precyzją albo przy wysokiej mocy.
Węgiel i kompozyty
W starszych konstrukcjach spotyka się rezystory kompozytowe, w których cały korpus jest materiałem oporowym. To prosta, odporna na krótkie impulsy koncepcja, ale ma też słabości: parametry częściej „pływają” w czasie, a dokładność i stabilność temperaturowa są wyraźnie gorsze niż w nowszych technologiach.
W praktyce takich elementów nie wybiera się dziś do precyzyjnych układów pomiarowych. Dobrze pokazują jednak, że sama idea rezystora może być bardzo różna: raz opór tworzy cienka warstwa, a raz cała bryła materiału.
Warstwy metaliczne i metalotlenkowe
W nowocześniejszych rezystorach cienkowarstwowych i grubowarstwowych element oporowy tworzą materiały takie jak nichrom, tantal nitride, SiCr albo warstwy z tlenków metali. W grubowarstwowych konstrukcjach pastę oporową nanosi się na podłoże i wypala, a w cienkowarstwowych materiał osadza się w procesie próżniowym, na przykład przez sputtering. To właśnie dlatego cienkowarstwowe elementy potrafią schodzić z tolerancją nawet do ±0,01%, a współczynnik temperaturowy do 5 ppm/°C.
W praktyce oznacza to bardzo małą zmianę wartości wraz z temperaturą. Dla rezystora 1 kΩ przy 5 ppm/°C zmiana wynosi około 0,005 Ω na każdy 1°C. W układach precyzyjnych to już różnica, którą naprawdę warto brać pod uwagę.
Drut oporowy
W rezystorach drutowych opór tworzy drut ze stopu, najczęściej na bazie niklu i chromu, nawinięty na ceramiczny rdzeń. Taka konstrukcja świetnie znosi dużą moc i wysoką temperaturę. W cięższych seriach przemysłowych spotyka się rozwiązania, które pracują w zakresie od pojedynczych watów do dziesiątek, a nawet setek watów.
Jest jednak haczyk: drut ma swoją indukcyjność. Przy sygnałach szybkich albo impulsowych nie zawsze jest to obojętne, dlatego stosuje się też wersje bezindukcyjne, na przykład z odpowiednim sposobem nawijania. Z takiego materiałowego rdzenia rodzi się dopiero konkretna technologia wykonania, a to już osobna historia.
Jakie technologie budowy spotyka się najczęściej
W rozmowie o rezystorach łatwo pomylić materiał, technologię i obudowę. Ja rozdzielam te rzeczy bardzo świadomie, bo dopiero wtedy widać, skąd biorą się różnice między pozornie podobnymi elementami. Poniższa tabela porządkuje najczęstsze rozwiązania.
| Technologia | Jak powstaje | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| Cienkowarstwowa | Warstwa materiału oporowego nanoszona próżniowo na ceramiczne podłoże, potem precyzyjnie trymowana | Bardzo dobra precyzja, niski szum, świetna stabilność | Wyższy koszt, zwykle słabsza odporność na ciężkie impulsy niż w konstrukcjach mocy | Pomiary, analog precyzyjny, referencje |
| Grubowarstwowa | Pasta oporowa drukowana sitodrukiem na podłożu ceramicznym | Niski koszt, duża dostępność, dobre parametry użytkowe | Większy szum i gorsza stabilność niż w cienkiej warstwie | Elektronika użytkowa, układy cyfrowe, zasilanie pomocnicze |
| Drutowa | Drut stopowy nawinięty na ceramiczny rdzeń | Wysoka moc, dobra odporność cieplna, wersje bezindukcyjne | Większy rozmiar, możliwa indukcyjność | Moc, obciążenia, układy energetyczne, shunty |
| Kompozytowa węglowa | Cały korpus jest materiałem oporowym | Prosta konstrukcja, niezła odporność na krótkie impulsy | Słabsza precyzja i gorsze starzenie | Stare konstrukcje, naprawy, niszowe zastosowania |
| Metalotlenkowa | Warstwa z tlenków metali osadzona na podłożu | Dobra odporność na temperaturę i wysokie napięcie | Nie jest pierwszym wyborem do ekstremalnej precyzji | Układy wysokiego napięcia, część aplikacji mocy |
Największa różnica między tymi technologiami nie polega na samym napisie na obudowie, tylko na tym, jak energia rozkłada się w materiale. W cienkowarstwowych rezystorach wartość ustawia się bardzo precyzyjnie przez geometrię ścieżki i trymowanie laserowe. W grubowarstwowych ważna jest jakość pasty i procesu wypalania. W drutowych decyduje grubość drutu, jego długość i sposób nawinięcia.
Jeśli ktoś traktuje wszystkie rezystory 1 kΩ jak zamienniki 1:1, zwykle szybko trafia na problem. Z jednej strony mamy elementy projektowane pod precyzję, z drugiej pod moc, a między nimi jest sporo miejsca na kompromisy. Gdy mam przed sobą konkretny układ, patrzę więc nie na ogólną nazwę, ale na parametry, które wynikają z tej technologii.
Jak konstrukcja wpływa na parametry w praktyce
Tu różnice robią się naprawdę istotne. Ten sam opór nominalny może zachowywać się zupełnie inaczej, jeśli zmieni się materiał, grubość warstwy, sposób odprowadzania ciepła albo obecność drutu. W praktyce najbardziej widać to w czterech obszarach: dokładności, szumie, mocy i zachowaniu przy szybkim sygnale.
Dokładność i dryft
Jeśli układ ma mierzyć, a nie tylko „działać”, liczy się tolerancja i TCR, czyli współczynnik temperaturowy rezystancji. Im niższy TCR, tym mniej wartość zmienia się przy wzroście temperatury. W dobrych cienkowarstwowych seriach różnice są naprawdę małe, dlatego świetnie nadają się do torów pomiarowych i odniesień.
Szum i stabilność
Rezystor nie zachowuje się idealnie ciszej tylko dlatego, że ma poprawny nadruk. Szum własny to drobne, losowe wahania sygnału generowane przez element. W precyzyjnych torach audio, pomiarowych albo analogowych taki szum bywa ważniejszy, niż się początkującym wydaje. Właśnie dlatego cienkowarstwowe rozwiązania są zwykle lepsze od tanich grubowarstwowych, jeśli zależy mi na czystym sygnale.
Moc i temperatura
Moc znamionowa nie jest zaproszeniem do ciągłej pracy „na granicy”. Zwykle jest podawana dla określonych warunków, często przy 25°C otoczenia, a w wyższej temperaturze trzeba ją obniżać. Rezystor drutowy lub specjalny element mocy ma tu dużą przewagę, bo lepiej rozprasza ciepło. Grubowarstwowy element SMD może wyglądać solidnie, ale przy słabym chłodzeniu szybciej osiągnie limit termiczny.
Przeczytaj również: NE555 - 7 projektów, które zbudujesz bez mikrokontrolera
Indukcyjność i impulsy
Przy szybkich zboczach, przetwornicach i obwodach impulsowych nie chodzi już tylko o sam om. Drutowy rezystor potrafi zachowywać się jak mała cewka, więc nie zawsze jest dobrym wyborem do torów o dużej szybkości przełączania. Jeśli potrzebuję rezystora bez takiego efektu, szukam wersji bezindukcyjnej albo technologii filmowej, która lepiej trzyma się przy sygnałach dynamicznych.
W praktyce właśnie tutaj najłatwiej zobaczyć, że konstrukcja wewnętrzna nie jest teorią z katalogu. Ona bezpośrednio wpływa na to, czy element nada się do danego zadania, czy będzie tylko „zgadzał się na papierze”. To prowadzi już do najważniejszego pytania: jak wybrać właściwy typ do konkretnego projektu.
Na co zwrócić uwagę przy wyborze do projektu
Wybór rezystora zaczynam od zastosowania, a nie od ceny. To z pozoru prosta zasada, ale oszczędza dużo błędów. Przy dobieraniu elementu patrzę na kilka rzeczy jednocześnie, bo sam opór nominalny niczego jeszcze nie gwarantuje.
- Tolerancja - do układów pomiarowych i referencyjnych szukam małych odchyłek, bo nawet 1% bywa już za dużo.
- TCR - jeśli temperatura w układzie skacze, wartość rezystora też się zmienia; przy 100 ppm/°C zmiana jest już zauważalna w precyzyjnych zastosowaniach.
- Moc i derating - przy wyższej temperaturze otoczenia trzeba zostawić zapas, bo nominalne waty nie są stałe dla wszystkich warunków.
- Impulsy i przeciążenia - przy zasilaczach impulsowych, zabezpieczeniach i snubberach liczy się odporność na krótkie piki, nie tylko moc ciągła.
- Indukcyjność - w szybkich torach sygnałowych lepiej unikać konstrukcji, które zachowują się jak mała cewka.
- Obudowa i montaż - sposób przylutowania, odstęp od płytki i chłodzenie potrafią zmienić zachowanie elementu bardziej, niż się wydaje.
W swojej pracy najczęściej rozdzielam rezystory na trzy grupy: do pomiaru, do mocy i do „zwykłej” elektroniki. To pomaga szybko zawęzić wybór. Jeśli układ ma być dokładny, wybieram konstrukcję stabilną. Jeśli ma oddawać ciepło, szukam mocy i zapasu termicznego. Jeśli ma po prostu działać na płytce sterownika, nie komplikuję sprawy ponad potrzebę.
Z tego samego powodu nie lubię patrzeć wyłącznie na cenę jednostkową. Tańszy element bywa zupełnie wystarczający, ale tylko wtedy, gdy jego technologia pasuje do zadania. Tam, gdzie liczy się stabilność lub praca impulsowa, oszczędność na niewłaściwym typie szybko wraca w postaci problemów.
Detale montażowe, które najczęściej decydują o trwałości
Nawet dobrze dobrany rezystor można osłabić przez zły montaż. Zbyt gęste upakowanie elementów podnosi temperaturę, długie grzanie lutownicą potrafi uszkodzić warstwę ochronną, a brak miejsca wokół rezystora mocy ogranicza oddawanie ciepła. W praktyce to właśnie te drobiazgi najczęściej robią różnicę między układem działającym laboratoryjnie a układem odpornym na realne warunki.
Przy wymianie lub projektowaniu zwracam uwagę na trzy rzeczy: czy element ma zapas mocy, czy nie stoi tuż obok źródła ciepła oraz czy jego obudowa odpowiada rzeczywistemu profilowi pracy. W urządzeniach naprawianych warto też sprawdzić, czy oryginał nie był przypadkiem wersją specjalną, na przykład bezindukcyjną, o niskim szumie albo z podwyższoną odpornością na wilgoć. Sama wartość rezystancji to za mało, żeby mówić o zgodności.
Jeśli mam zostawić jedną regułę, brzmi ona tak: im bardziej krytyczny układ, tym mniej ufa się samemu symbolowi rezystora, a tym bardziej technologii jego wykonania. To właśnie w niej kryje się odpowiedź na pytanie, czy element będzie cichy, stabilny, odporny na ciepło i po prostu przewidywalny w dłuższej pracy.
