Tranzystor polowy MOSFET jest jednym z najważniejszych elementów w nowoczesnej elektronice, bo łączy proste sterowanie napięciem z bardzo małymi stratami w pracy przełączającej. W praktyce liczy się nie tylko to, że „działa na bramce”, ale też jak odczytać jego parametry, kiedy wybrać wersję n- albo p-kanałową i jak uniknąć błędów przy sterowaniu z mikrokontrolera. Poniżej rozkładam temat na konkretne decyzje, które naprawdę ułatwiają projektowanie układów zasilania, automatyki i robotyki.
Najważniejsze informacje w skrócie
- MOSFET steruje prądem napięciem bramki, a nie prądem bazy jak tranzystor bipolarny.
- Napięcie progowe Vgs(th) oznacza początek przewodzenia, a nie pełne włączenie elementu.
- Rds(on) mówi, jakie będą straty w stanie włączenia i często ważniejsze jest niż sam maksymalny prąd z tabelki.
- Qg, czyli ładunek bramki, mocno wpływa na szybkość przełączania i wymagania wobec drivera.
- Najczęściej wybiera się MOSFET n-kanałowy do przełączania po stronie masy, bo zwykle daje mniejsze straty.
- Obciążenia indukcyjne wymagają dodatkowej ochrony, zwykle diody lub snubbera.
Jak działa ten element od strony bramki i kanału

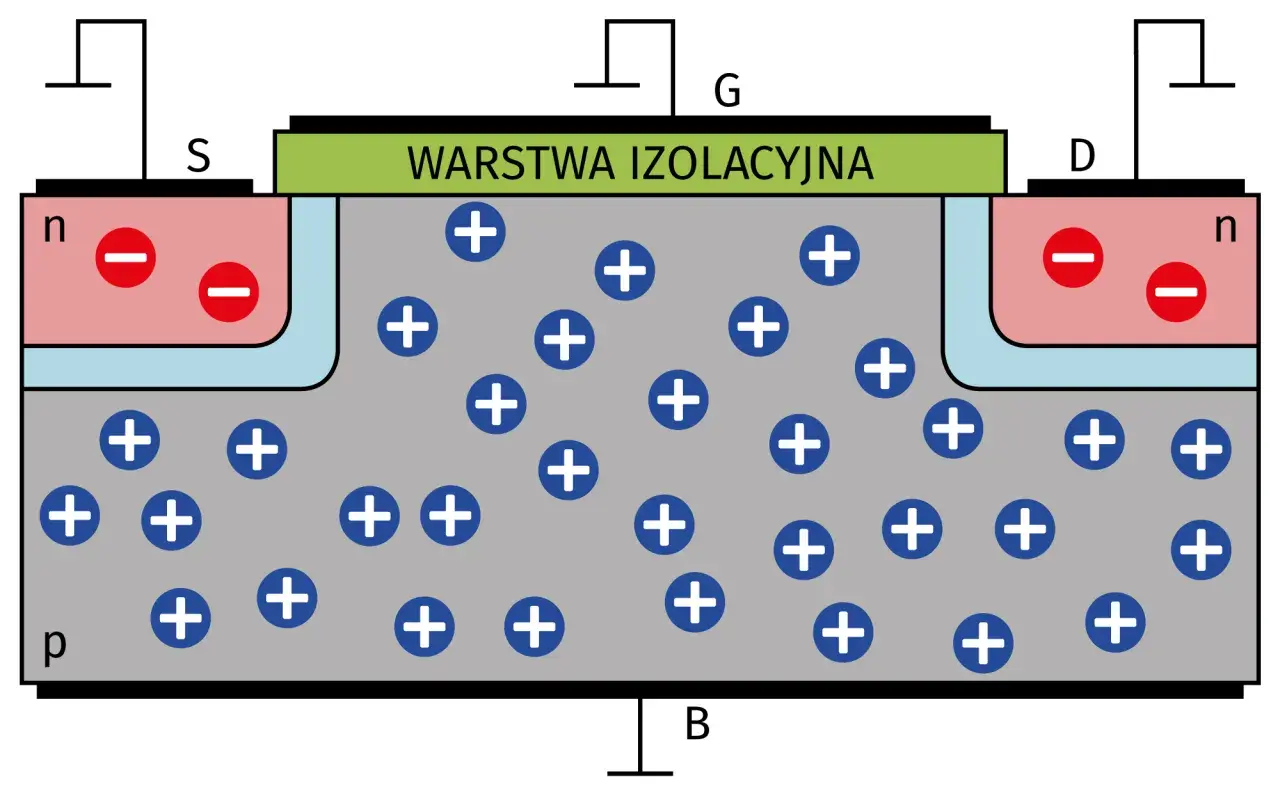

W MOSFET-cie najważniejsze jest to, że bramka jest odizolowana od kanału cienką warstwą dielektryka. Dzięki temu napięcie na bramce wytwarza pole elektryczne, które otwiera albo zamyka drogę dla nośników między źródłem a drenem. Ja zawsze tłumaczę to tak: nie „wpychasz” prądu do bazy, tylko kształtujesz warunki przewodzenia polem elektrycznym.
To właśnie dlatego MOSFET ma bardzo dużą impedancję wejściową i w stanie statycznym pobiera z układu sterującego minimalny prąd. W praktyce oznacza to prostsze sterowanie z mikrokontrolera, ale tylko pod warunkiem, że napięcie bramki jest dobrane sensownie do konkretnego modelu. Vgs(th) nie mówi jeszcze, że tranzystor nadaje się do pracy z pełnym obciążeniem, bo ten parametr jest mierzony przy małym prądzie, zwykle rzędu setek mikroamperów albo 1 mA.
To właśnie ten punkt najczęściej myli początkujących. MOSFET może zacząć przewodzić przy 1-2 V, ale pełne, niskostratne otwarcie często wymaga wyższego sterowania, np. 4,5 V, 10 V albo więcej, zależnie od konstrukcji. W praktyce ważne jest więc nie samo „kiedy się otworzy”, lecz jak dobrze przewodzi po otwarciu. To prowadzi prosto do wyboru odpowiedniego typu elementu.
Jakie odmiany spotkasz najczęściej
W elektronice użytkowej i sterowaniu mocy najczęściej trafiam na MOSFET-y wzbogacane, czyli takie, które bez napięcia na bramce są wyłączone. Najbardziej praktyczny podział dotyczy jednak kanału: n-kanałowego i p-kanałowego. Różnica nie jest akademicka, bo bezpośrednio wpływa na straty, sposób sterowania i wygodę montażu w układzie.
| Wariant | Jak się włącza | Mocne strony | Gdzie ma sens |
|---|---|---|---|
| N-kanałowy | Dodatnie Vgs względem źródła | Zwykle niższe Rds(on), lepsza sprawność, mniejsze grzanie | Przełączanie po stronie masy, sterowanie silnikami, przetwornice, robotyka |
| P-kanałowy | Ujemne Vgs względem źródła | Wygodny do prostego high-side switching bez rozbudowanego drivera | Odłączanie zasilania, prostsze zabezpieczenia, układy o mniejszej mocy |
| Depletion-mode | Przewodzi domyślnie, wyłączasz go odpowiednim sterowaniem | Specjalistyczne zastosowania | Rzadko w typowych projektach hobbystycznych |
W praktyce najczęściej wybieram n-kanałowy MOSFET, bo daje najlepszy kompromis między stratami i dostępnością. P-kanałowy bywa wygodniejszy, gdy liczy się prostota układu, ale zwykle płaci się za to gorszym Rds(on) przy podobnych gabarytach. Gdy już wiadomo, który kierunek ma sens, warto spojrzeć na notę katalogową bez zgadywania.
Jak czytać notę katalogową bez zgadywania
W dokumentacji MOSFET-a nie wystarczy patrzeć na jeden parametr. Ja zaczynam od kilku pozycji, bo dopiero razem pokazują, czy element nada się do konkretnego obciążenia, poziomu logicznego i częstotliwości przełączania. Poniższa tabela porządkuje to, co w praktyce ma największe znaczenie.
| Parametr | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| Vgs(th) | Moment rozpoczęcia przewodzenia przy bardzo małym prądzie | Nie traktuj tego jako napięcia pełnego włączenia |
| Rds(on) | Rezystancja kanału po otwarciu | Kluczowa dla strat cieplnych; sprawdzaj przy swoim Vgs |
| Vds max | Maksymalne napięcie dren-źródło | Dobieraj z zapasem, szczególnie przy obciążeniach indukcyjnych |
| Id | Dopuszczalny prąd drenu | To nie jest jedyny warunek pracy, bo ogranicza go też temperatura |
| Qg | Ładunek bramki potrzebny do przełączenia | Im większy, tym mocniejszego drivera zwykle potrzebujesz |
| SOA | Safe operating area, czyli bezpieczny obszar pracy | Ważny przy pracy liniowej i przeciążeniach |
| RθJA / RθJC | Opór termiczny obudowa-otoczenie / złącze-obudowa | Pokazuje, jak szybko element się nagrzewa i gdzie ucieka ciepło |
Jeśli chcesz prosty test rozsądku, policz straty przewodzenia ze wzoru P ≈ I² × Rds(on). Przy 10 A i 10 mΩ tracisz około 1 W, ale przy 50 mΩ już około 5 W, a to w małej obudowie potrafi bardzo szybko podnieść temperaturę. Właśnie dlatego dwa MOSFET-y o podobnym prądzie nominalnym mogą w realnym układzie zachowywać się zupełnie inaczej. Kiedy parametry są już jasne, pozostaje jeszcze sposób sterowania, który często decyduje o stabilności całego projektu.
Jak sterować bramką, żeby układ był stabilny
W pracy z MOSFET-em największym błędem jest założenie, że „mikrokontroler wystarczy”. Czasem wystarczy, ale tylko przy elementach dobranych do konkretnego poziomu Vgs i przy niewielkim ładunku bramki. Jeśli masz większy tranzystor mocy, przełączany szybko i często, driver bramki przestaje być dodatkiem, a staje się częścią kluczową.
Ja zwykle zaczynam od trzech rzeczy: zgodności napięcia sterującego z wymaganą charakterystyką elementu, rezystora bramkowego i krótkiej, zwartej ścieżki sterującej. Rezystor bramkowy najczęściej ląduje w zakresie 10-100 Ω, bo tłumi oscylacje, ogranicza prądy szczytowe i zmniejsza emisję zakłóceń. Z kolei rezystor pull-down rzędu 10 kΩ-100 kΩ pomaga utrzymać tranzystor w stanie wyłączonym po starcie systemu.
Warto też pamiętać o ładunku bramki. Przykładowo, jeśli MOSFET wymaga 20 nC, to prąd 1 mA oznacza ładowanie w około 20 µs, a 1 A skraca ten czas do około 20 ns. To mocno upraszcza obraz, ale dobrze pokazuje, dlaczego przy większych układach nie wystarcza sam pin mikrokontrolera. Im większy Qg, tym ważniejsza staje się wydajność drivera i kontrola strat przełączania.
Przy obciążeniach indukcyjnych, takich jak silnik, cewka czy przekaźnik, dochodzi jeszcze ochrona przed przepięciami. Bez diody zwrotnej, snubbera albo innej formy tłumienia napięcie na drenie może przekroczyć dopuszczalne maksimum i uszkodzić element mimo poprawnego doboru prądowego. Gdy sterowanie jest już pod kontrolą, warto zobaczyć, gdzie MOSFET daje największą przewagę nad innymi rozwiązaniami.
Gdzie MOSFET naprawdę robi różnicę
W zasilaniu LED-ów, sterowaniu silnikami DC, grzałkami, zaworami i przetwornicami impulsowymi MOSFET zwykle wygrywa prostotą i sprawnością. W robotyce lub automatyce jego przewaga jest szczególnie widoczna tam, gdzie układ ma często przełączać duży prąd bez dużych strat cieplnych. To właśnie dlatego ten element pojawia się w mostkach H, stopniach mocy i modułach do sterowania obciążeniami.
- Taśmy i moduły LED - prosty switch po stronie masy pozwala sterować jasnością przez PWM i nie marnować energii na elementach liniowych.
- Silniki DC - MOSFET dobrze znosi częste przełączanie i pozwala budować sprawne sterowniki z regulacją prędkości.
- Układy z mikrokontrolerem - przy 3,3 V lub 5 V można zbudować czytelny, tani stopień mocy, jeśli dobór elementu jest poprawny.
- Przetwornice buck i boost - tutaj liczy się niski Rds(on), mały Qg i przewidywalne straty przełączania.
- Odłączanie zasilania - p-kanałowy lub specjalizowany układ high-side pomaga kontrolować pobór prądu całego modułu.
W praktyce największą różnicę robi nie sama obecność MOSFET-a, tylko dopasowanie go do charakteru obciążenia. Innego elementu potrzebuje prosty przełącznik LED, a innego stopień mocy w mostku dla silnika z nagłymi zmianami prądu. To właśnie tam najczęściej wychodzą na jaw błędy, których da się uniknąć przed montażem.
Najczęstsze błędy przy doborze i montażu
Najczęściej widzę pięć powtarzających się pomyłek. Pierwsza to mylenie napięcia progowego z napięciem pełnego włączenia. Druga to sprawdzanie Rds(on) bez patrzenia, przy jakim Vgs został zmierzony. Trzecia to ignorowanie strat cieplnych, bo sama deklaracja dużego prądu z katalogu nie mówi jeszcze nic o temperaturze w realnym układzie.
- Założenie, że Vgs(th) wystarczy - tranzystor może przewodzić, ale wcale nie musi robić tego efektywnie.
- Dobór „na prąd” bez liczenia strat - 10 A brzmi dobrze, ale przy słabym Rds(on) i małej obudowie szybko pojawi się grzanie.
- Zbyt słaby driver - przy dużym Qg przełączanie staje się wolne, a straty rosną.
- Pomijanie diody pasożytniczej - w półmostkach i układach silnikowych ma ona realny wpływ na zachowanie całego obwodu.
- Brak kontroli Vgs maksymalnego - część elementów wytrzymuje około ±20 V, ale to nie jest wartość uniwersalna.
Jeśli chcesz jeden praktyczny skrót, zapamiętaj też prostą zasadę: MOSFET potrzebuje nie tylko odpowiedniego napięcia sterującego, ale również sensownego odprowadzenia ciepła. Nawet dobry tranzystor w złej obudowie, na źle zaprojektowanym PCB, potrafi zachowywać się gorzej niż tańszy element w lepiej przemyślanym układzie. To prowadzi do ostatniej rzeczy, którą sprawdzam przed uruchomieniem projektu.
Co sprawdzam przed pierwszym uruchomieniem układu
Zanim podam zasilanie, robię krótki przegląd czterech punktów: czy Vgs pasuje do sterowania z mojego układu logicznego, czy Rds(on) jest podany dla tego samego napięcia, czy obciążenie indukcyjne ma zapewnioną ochronę i czy ścieżka termiczna ma gdzie oddać ciepło. To zajmuje kilka minut, a często oszczędza godzinę szukania przyczyny awarii.
- Sprawdzam, przy jakim napięciu bramki producent podaje Rds(on).
- Porównuję prąd obciążenia z realnymi stratami cieplnymi, a nie tylko z prądem maksymalnym z tabeli.
- Weryfikuję, czy driver bramki ma dość wydajności dla Qg wybranego tranzystora.
- Dodaję ochronę dla cewek, silników i innych obciążeń indukcyjnych.
- Upewniam się, że layout PCB nie zamienia dobrego elementu w grzałkę.
Jeśli mam wskazać jedną zasadę, którą warto zabrać z tego tekstu, to jest ona prosta: MOSFET dobiera się do napięcia sterującego, prądu i strat, a nie do samej maksymalnej wartości prądu z tabelki. Gdy te trzy rzeczy są policzone uczciwie, układ zwykle działa chłodniej, stabilniej i przewidywalniej, a to w elektronice daje największą różnicę.
