Najkrótsza diagnoza zaczyna się od strat, sterowania i chłodzenia
- Najczęstszy powód to za duże straty w samym tranzystorze, nie „zła jakość” MOSFET-a.
- Liczy się temperatura złącza Tj, a nie tylko to, co czujesz na obudowie palcem.
- RDS(on) rośnie wraz z temperaturą, więc przegrzewanie potrafi samo się nakręcać.
- Wiele MOSFET-ów mocy ma Tjmax w okolicach 150-175°C, ale zawsze sprawdzam konkretną kartę katalogową.
- Najlepsza diagnostyka to pomiar bramki, prądu, przebiegów przełączania i warunków chłodzenia.
Co naprawdę oznacza zbyt wysoka temperatura MOSFET-a
W praktyce nie patrzę tylko na to, czy obudowa tranzystora jest „gorąca”. O przegrzaniu decyduje przede wszystkim temperatura złącza wewnątrz układu, czyli Tj. To właśnie ona ogranicza bezpieczną pracę elementu, a nie sama temperatura plastiku, metalu czy radiatora.
W pierwszym przybliżeniu używam prostego modelu: Tj ≈ Ta + Ptot × RθJA. Ta to temperatura otoczenia, Ptot to łączna moc strat, a RθJA to rezystancja termiczna złącze-otoczenie. Ten wzór nie zastąpi noty katalogowej, ale szybko pokazuje, dlaczego niewielki wzrost strat albo gorszy przepływ powietrza potrafią podnieść temperaturę o dziesiątki stopni.
Warto też rozróżnić temperaturę obudowy od temperatury złącza. Obudowa może wyglądać na „jeszcze akceptowalną”, a MOSFET wewnątrz już pracuje na granicy. Dlatego sam dotyk albo prosta kamera termiczna bez uwzględnienia emisyjności daje tylko orientację. Ja traktuję to jako sygnał do dalszego pomiaru, nie jako ostateczny werdykt.
Jeżeli w dokumentacji widzisz Tjmax, zwykle będzie to 150°C albo 175°C, zależnie od technologii i konkretnego elementu. To nie jest wartość, do której warto się zbliżać bez zapasu. Dobrą praktyką jest zostawienie marginesu, bo temperatura otoczenia, kurz, starzenie pasty termicznej i realny układ ścieżek na PCB szybko zmieniają bilans cieplny. To prowadzi już do pytania, skąd biorą się same straty.

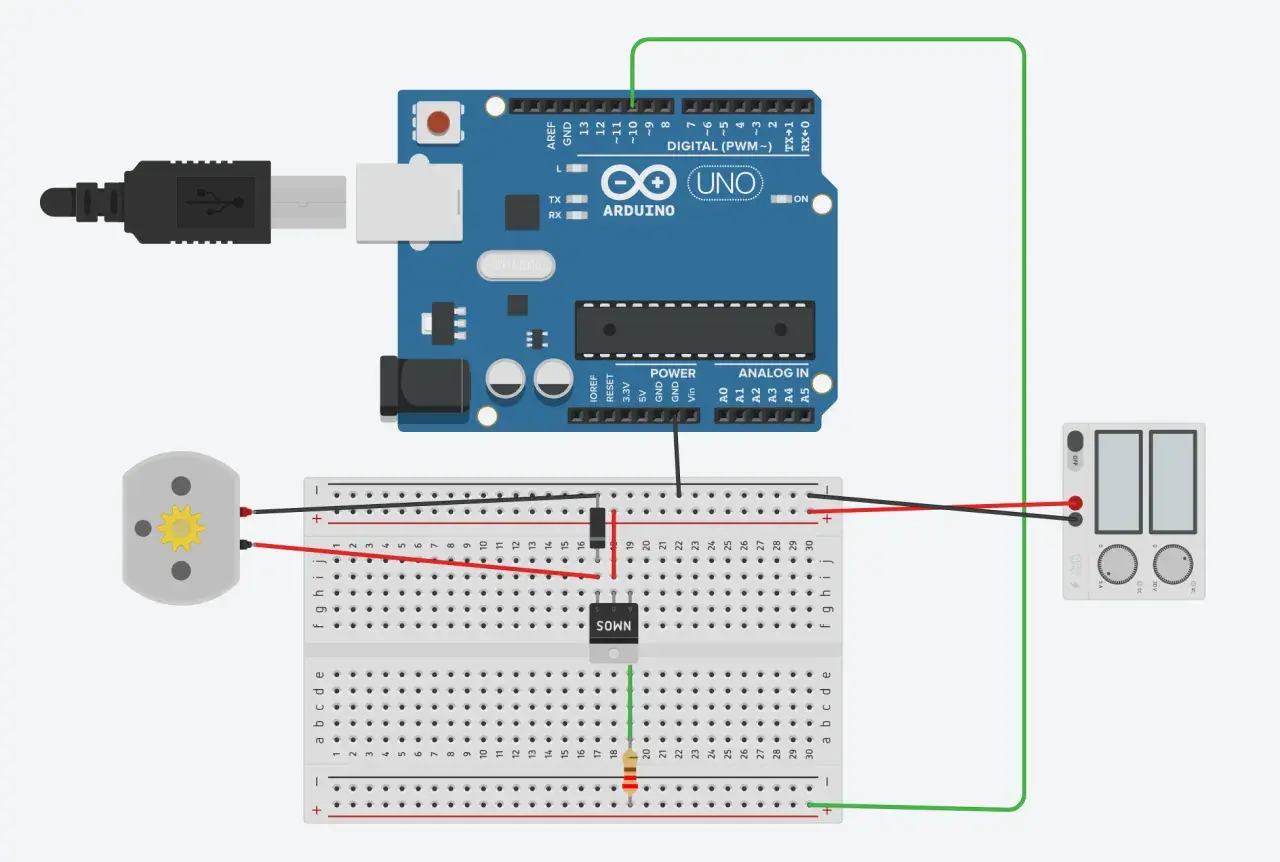

Najczęstsze przyczyny i jak je odróżnić
Jeśli MOSFET grzeje się za mocno, zwykle źródło problemu da się zawęzić do kilku klas. Poniższa tabela porządkuje najczęstsze scenariusze, z którymi spotykam się najczęściej w praktyce serwisowej i projektowej.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Tranzystor grzeje się niemal od startu | Niepełne otwarcie kanału, zbyt niskie VGS, zły dobór MOSFET-a | Napięcie bramka-źródło, RDS(on) dla faktycznych warunków pracy |
| Temperatura rośnie wraz z obciążeniem | Straty przewodzenia są zbyt duże | Prąd obciążenia, spadek napięcia na tranzystorze, przekrój ścieżek i połączeń |
| Grzanie pojawia się głównie przy PWM | Straty przełączania i gate-drive loss | Częstotliwość przełączania, czas narastania/opadania, rezystor bramkowy, pojemność bramki |
| MOSFET grzeje się mimo małego prądu średniego | Praca w obszarze liniowym lub zbyt wolne przełączanie | Przebieg napięcia na drenie, czas spędzony w obszarze częściowo otwartym |
| W układach z wentylatorem lub dmuchawą problem wraca | Uszkodzone chłodzenie albo obciążenie mechaniczne | Wentylator, kondensator silnika, zanieczyszczenie, blokada wirnika, pobór prądu |
Warto zapamiętać jedną rzecz: większy MOSFET nie zawsze oznacza chłodniejszy układ. Niższe RDS(on) zmniejsza straty przewodzenia, ale często idzie w parze z większą pojemnością bramki. A to z kolei podnosi straty sterowania i może pogorszyć zachowanie przy wysokiej częstotliwości. To właśnie dlatego sam wybór „mocniejszego” tranzystora nie rozwiązuje wszystkiego.
Jeśli układ pracuje jako klucz, a tranzystor jest nie do końca otwarty, grzanie bywa bardzo szybkie. Jeśli natomiast problem ujawnia się dopiero przy częstym PWM, winne bywają przejścia między stanem wyłączonym i włączonym. To już naturalnie prowadzi do diagnostyki krok po kroku.

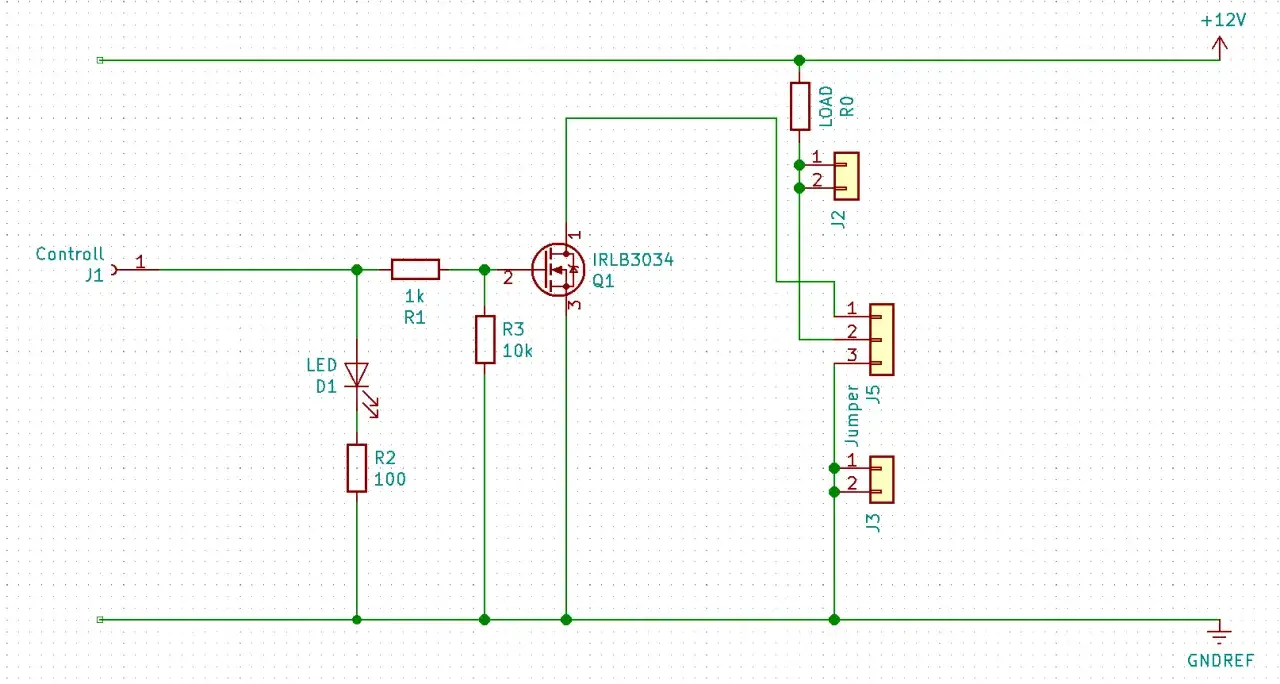

Jak diagnozuję problem krok po kroku
Ja zaczynam od danych z noty katalogowej, a dopiero potem przechodzę do samego układu. Bez tego łatwo pomylić skutek z przyczyną i wymienić element, który wcale nie był winny.
- Sprawdzam warunki pracy z datasheetu - interesują mnie Tjmax, RDS(on) dla konkretnego VGS, rezystancja termiczna i dopuszczalny prąd dla danej obudowy.
- Mierzę napięcie bramka-źródło pod obciążeniem - w klasycznych MOSFET-ach mocy sterowanie często ma poziom około 10-12 V, ale w logic-level bywa niższe. Liczy się to, co rzeczywiście dociera do bramki w najgorszym momencie, a nie tylko to, co widać na jałowo.
- Oglądam przebieg przełączania - zbyt wolne zbocza zwiększają straty przełączania. Jeśli tranzystor długo siedzi w półprzewodzeniu, nagrzewa się bardziej niż w roli dobrze otwartego klucza.
- Porównuję prąd z oczekiwaniami - jeśli obciążenie bierze więcej niż zakładano, MOSFET grzeje się nawet wtedy, gdy sam element jest poprawny.
- Oceniam chłodzenie na płytce - sprawdzam szerokość pól miedzi, przelotki termiczne, montaż do radiatora, stan pasty lub podkładki i jakość lutowania.
- Patrzę na tryb pracy - jeśli tranzystor pracuje w obszarze liniowym, potrzebuję większego zapasu termicznego i zwykle bardziej ostrożnego doboru elementu.
W krótkich impulsach nie wolno patrzeć wyłącznie na moc średnią. Chwilowe przeciążenie może być bezpieczne tylko wtedy, gdy układ ma odpowiedni zapas w SOA, czyli obszarze bezpiecznej pracy. Z punktu widzenia termiki to właśnie impulsy i cykle przełączania często decydują o tym, czy MOSFET przeżyje, czy wejdzie w lawinę nagrzewania.
W trudniejszych przypadkach korzystam z termopary, kamery termicznej albo pomiaru temperatury obudowy po ustabilizowaniu pracy. Jeśli wynik zaskakuje, wracam do przebiegów na bramce i drenie, bo tam najczęściej kryje się prawdziwa przyczyna. Gdy źródło strat jest już znane, można dobrać poprawkę zamiast działać na oślep.
Co realnie obniża temperaturę bez zgadywania
Najlepsze poprawki są zwykle nudne, ale skuteczne. Nie chodzi o magiczny „chłodniejszy MOSFET”, tylko o obniżenie strat i zmniejszenie oporu cieplnego między złączem a otoczeniem.
- Dobór elementu z niższym RDS(on) - obniża straty przewodzenia, ale sprawdzam też pojemność bramki QG, bo większy tranzystor może wymagać mocniejszego drivera.
- Lepsze sterowanie bramki - wyższy prąd drivera, poprawny rezystor bramkowy i krótsze połączenia często dają większy efekt niż sama zmiana tranzystora.
- Zmniejszenie częstotliwości przełączania - jeśli aplikacja na to pozwala, spadają straty przełączania i gate-drive loss.
- Lepsze chłodzenie na PCB - większy obszar miedzi, przelotki termiczne i prawidłowy montaż do radiatora zmniejszają Rθ.
- Zmiana pakietu na lepiej chłodzony - w mocniejszych aplikacjach pakiety z lepszym odprowadzeniem ciepła potrafią dać realny zysk, szczególnie przy dużej gęstości mocy.
- Równoległe łączenie MOSFET-ów - ma sens przy dużych prądach, ale tylko wtedy, gdy projekt ma sensowny rozkład prądu i symetryczny layout.
Ważny kompromis wygląda tak: niższe RDS(on) nie zawsze jest darmowym zyskiem. TI zwraca uwagę, że większe MOSFET-y z mniejszym oporem kanału zwykle mają większą pojemność bramki, a to podnosi straty sterowania. Dlatego dobór trzeba robić pod konkretną aplikację, a nie pod samą liczbę w tabeli parametrów.
Jeżeli problem jest projektowy, czasem wystarczy niewielka korekta: inny rezystor bramkowy, większe pole miedzi albo lepszy driver. Jeśli jednak tranzystor już pracuje na granicy SOA, poprawki termiczne tylko łagodzą objawy. Wtedy trzeba szukać przyczyny po stronie całego obciążenia.
Kiedy winny nie jest sam tranzystor
To jeden z częstszych błędów w serwisie: wymiana MOSFET-a bez sprawdzenia reszty układu. Tymczasem element często przegrzewa się dlatego, że ktoś zmusza go do pracy w niekorzystnych warunkach, a nie dlatego, że sam jest wadliwy.
W urządzeniach z wentylatorem, dmuchawą lub pompą najpierw sprawdzam, czy nie ma zabrudzenia, zablokowanego wirnika, uszkodzonego kondensatora rozruchowego albo spadku wydajności chłodzenia. W takich układach MOSFET jest tylko „ostatnim ogniwem” w łańcuchu problemów. Jeśli obciążenie pobiera więcej prądu niż powinno, tranzystor bierze na siebie skutki, nawet gdy teoretycznie jest dobrze dobrany.
Sprawdzam też elementy wokół bramki: driver, rezystor bramkowy, zasilanie sterowania i ewentualne zakłócenia. Zbyt wolne wyłączanie, oscylacje lub błędne poziomy sterowania potrafią wygenerować temperaturę wyższą niż sama wartość prądu. Do tego dochodzą zimne luty, źle dociśnięty radiator i zużyta pasta termiczna, czyli rzeczy mało spektakularne, ale bardzo skuteczne w psuciu bilansu cieplnego.
Jeśli komunikat o przegrzaniu pojawia się w sterowniku urządzenia grzewczego, nie pomijam też czujników i całego toru nadmuchu. Często to nie MOSFET „zawiódł sam z siebie”, tylko układ pracy przestał odbierać ciepło tak, jak zakładał projekt. I właśnie dlatego ostatni krok powinien łączyć teorię z prostą, praktyczną kontrolą zapasu termicznego.
Najbezpieczniej działać na zapasie termicznym, nie na intuicji
Jeżeli miałbym zostawić tylko jedną zasadę, byłaby prosta: nie dopuszczam do pracy na granicy Tjmax. Lepiej obniżyć straty o kilka procent albo poprawić chłodzenie o kilka stopni niż liczyć, że układ „przeżyje, bo działa od wczoraj”.
Najbardziej opłaca się myśleć jednocześnie o trzech rzeczach: stratach w kanale, stratach przełączania i drodze odprowadzania ciepła. Gdy te trzy elementy są policzone i sprawdzone w praktyce, problem z przegrzewaniem zwykle znika albo przynajmniej staje się przewidywalny. A to w elektronice robi największą różnicę.
Jeśli po pomiarach nadal widzisz wysoki margines temperatury, wróć do datasheetu i policz bilans jeszcze raz dla najgorszego przypadku: najwyższej temperatury otoczenia, maksymalnego prądu i realnego sposobu montażu. Taki przegląd zajmuje mniej czasu niż kolejna niepotrzebna wymiana elementu i zwykle szybciej prowadzi do właściwej naprawy.
