Charakterystyka MOSFET-a nie sprowadza się do jednego wykresu. Żeby dobrze dobrać tranzystor, trzeba umieć odczytać próg bramki, obszary pracy, rezystancję kanału i parametry przełączania. W praktyce to właśnie te liczby decydują o tym, czy układ będzie działał chłodno i stabilnie, czy zacznie grzać się już przy pierwszym obciążeniu. Ten tekst porządkuje te pojęcia i pokazuje, jak czytać je bez mylenia progu z pełnym włączeniem, a także bez zgadywania przy doborze do zasilania, PWM i obciążeń indukcyjnych.
Najważniejsze rzeczy, które warto zapamiętać od razu
- VGS(th) to próg rozpoczęcia przewodzenia, a nie napięcie pełnego otwarcia tranzystora.
- O stratach przewodzenia najczęściej decyduje RDS(on) i prąd, więc liczy się wzór I²R.
- W układach PWM i szybkich przełączeniach kluczowe są Ciss, Crss, Coss oraz ładunek bramki Qg.
- Temperatura podnosi RDS(on), a próg VGS(th) zwykle przesuwa się w dół, więc wyniki z „zimnego” pomiaru łatwo przecenić.
- W aplikacjach z indukcyjnością trzeba sprawdzić diode pasożytniczą, Qrr i SOA, a nie tylko sam prąd maksymalny.

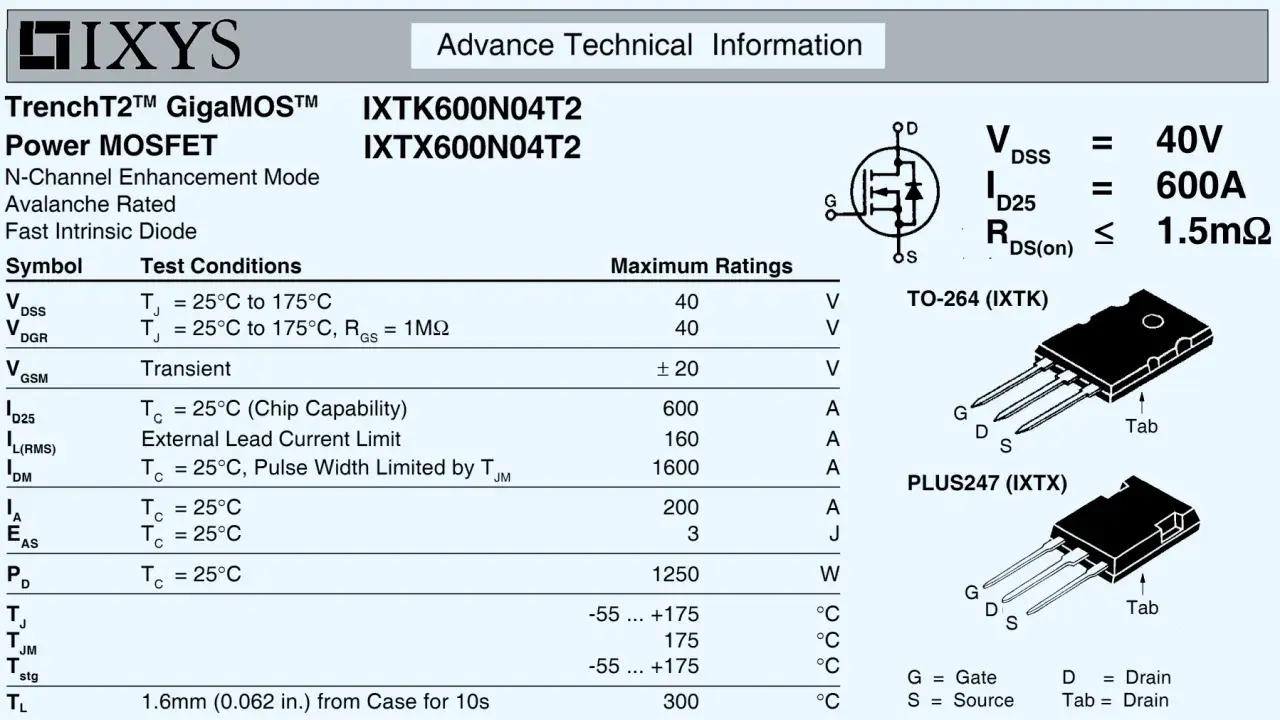

Jak czytać dane katalogowe MOSFET-a
W nocie katalogowej patrzę najpierw na te parametry, które naprawdę opisują zachowanie układu, a nie tylko ładnie wyglądają w tabeli. To jest mój szybki filtr: jeśli dane są policzone przy innych warunkach niż te w projekcie, sam numer niewiele znaczy.
| Parametr | Co oznacza | Na co uważać |
|---|---|---|
| VGS(th) | Napięcie progowe, przy którym przy zadanym małym prądzie zaczyna się przewodzenie | Nie mylić z pełnym włączeniem tranzystora |
| RDS(on) | Rezystancja kanału w stanie załączenia | Sprawdzaj, przy jakim VGS ją zmierzono |
| ID | Dopuszczalny prąd drenu w danych warunkach | Wartość zależy od chłodzenia, obudowy i temperatury |
| VDS / BVDSS | Napięcie dren-źródło i napięcie przebicia | Potrzebny jest zapas względem realnych przepięć |
| VGSS | Maksymalne dopuszczalne napięcie bramka-źródło | W wielu MOSFET-ach spotyka się ±20 V, ale to nie jest reguła |
| Ciss, Crss, Coss | Pojemności wpływające na przełączanie | Im większe, tym trudniej i wolniej przełączać tranzystor |
| Qg | Ładunek potrzebny do sterowania bramki | Bezpośrednio obciąża driver i zwiększa straty przy wysokiej częstotliwości |
| SOA | Bezpieczny obszar pracy | Kluczowy przy pracy liniowej i impulsowej |
W praktyce największy błąd polega na tym, że ktoś widzi jeden „dobry” prąd albo niskie VGS(th) i uznaje element za pasujący. Ja zawsze sprawdzam, przy jakim napięciu katalog podaje RDS(on), jakie jest dopuszczalne VGSS i czy producent nie zastrzegł wyniku dla idealnego chłodzenia. To prowadzi wprost do kolejnego pytania: co właściwie mówi sam wykres ID(VGS).
Charakterystyka przejściowa pokazuje, kiedy tranzystor naprawdę się otwiera
Charakterystyka przejściowa, czyli zależność ID od VGS przy ustalonym VDS, jest dla mnie najważniejsza, gdy chcę zrozumieć, jak MOSFET reaguje na sterowanie bramką. To na tym wykresie widać, że VGS(th) nie jest napięciem pełnego włączenia, tylko punktem, przy którym zaczyna płynąć mały, zdefiniowany prąd drenu. W dokumentacji bywa to kilkaset mikroamperów, więc do pracy mocy to dopiero początek, nie koniec.
Drugi parametr, na który patrzę, to transkonduktancja gm, czyli nachylenie tej charakterystyki. Im większa, tym mocniej prąd reaguje na zmianę napięcia bramki, ale w praktyce ważniejsze od samej definicji jest to, czy tranzystor daje wystarczający zapas przy Twoim napięciu sterowania. Dla mikrokontrolera 3,3 V albo 5 V nie wystarczy MOSFET z „ładnym” progiem; trzeba jeszcze znaleźć RDS(on) podane właśnie dla tego napięcia bramki.
Tu przydaje się prosta zasada: jeśli producent pokazuje RDS(on) tylko przy 10 V, to element nie jest automatycznie dobrym wyborem do sterowania z 5 V. W wielu układach wystarczy to jedno rozróżnienie, żeby uniknąć grzania się tranzystora i spadku sprawności. Gdy ten wykres jest już jasny, warto spojrzeć na drugi podstawowy obraz pracy, czyli charakterystykę wyjściową.
Charakterystyka wyjściowa mówi, jak MOSFET zachowuje się przy rosnącym napięciu dren-źródło
Na charakterystyce wyjściowej ogląda się ID w funkcji VDS dla kilku wartości VGS. To właśnie ten wykres pokazuje trzy klasyczne obszary pracy: odcięcie, obszar liniowy i obszar nasycenia. W MOSFET-ach łatwo tu o nieporozumienie, bo „nasycenie” nie oznacza tego samego co w tranzystorze bipolarnym.
Odcięcie
Przy zbyt małym VGS kanał nie powstaje albo przewodzi śladowo. W praktyce układ ma być wtedy wyłączony, ale trzeba pamiętać o prądach upływu i o tym, że wysoka temperatura potrafi je zwiększyć.
Obszar liniowy
To tutaj MOSFET zachowuje się jak mały, sterowany rezystor. W aplikacji przełączającej to najwygodniejszy stan przewodzenia, bo chcemy jak najmniejszy spadek VDS i jak najmniejsze straty. Jeśli płynie 10 A przez 10 mΩ, strata wynosi około 1 W; przy 20 A rośnie już do 4 W. Takie liczby bardzo szybko pokazują, dlaczego miliomy mają znaczenie.
Przeczytaj również: Kondensator odsprzęgający - jak go używać, by uniknąć błędów?
Obszar nasycenia
W tym rejonie prąd przestaje rosnąć proporcjonalnie do VDS i bardziej zależy od VGS. To przydatne przy pracy analogowej i przy niektórych warunkach liniowych, ale w zwykłym kluczu mocy zwykle nie jest to stan, do którego dążymy. Dlatego przy doborze MOSFET-a nie wystarczy wiedzieć, że „ma się otwierać”; trzeba jeszcze wiedzieć, jak szybko i jak stabilnie ma to robić. I tu wchodzą parametry dynamiczne.
Gdy liczy się przełączanie, o wyniku decydują pojemności i ładunek bramki
Statyczne parametry mówią tylko część prawdy. W układzie PWM, przetwornicy impulsowej albo sterowaniu silnikiem równie ważne są pojemności pasożytnicze: Ciss, Crss i Coss. Ciss to pojemność wejściowa, Crss to pojemność zwrotna związana z bramką i drenem, a Coss opisuje wyjście. W praktyce to one, razem z rezystancją sterownika, określają, jak szybko tranzystor przejdzie z wyłączenia do pełnego włączenia.
Najbardziej praktycznym parametrem jest dla mnie Qg, czyli ładunek bramki. To ilość ładunku, jaką trzeba dostarczyć, żeby MOSFET się włączył i wyłączył. Jeśli Qg wynosi 30 nC, a sterowanie pracuje z 10 V i 200 kHz, samo ładowanie bramki daje około 60 mW strat na jeden tranzystor. To nie brzmi groźnie, ale w układzie wielokanałowym albo przy słabym driverze szybko robi się z tego realny problem.
W środku przełączania pojawia się jeszcze tzw. płaskowyż Millera, czyli płaski odcinek napięcia bramki, kiedy energia idzie głównie w zmianę VDS, a nie w dalszy wzrost VGS. Z mojego doświadczenia to właśnie ten fragment najczęściej tłumaczy, dlaczego MOSFET „na papierze” wygląda dobrze, a w realnym układzie przełącza się zbyt wolno. Jeśli chcesz poprawić ten punkt, patrz nie tylko na sam tranzystor, ale też na zdolność drivera do źródłowania i odbierania prądu.
Gdy ten mechanizm jest jasny, następne pytanie brzmi już nie „czy się włączy”, tylko „jak zmieni to temperatura”.
Temperatura przesuwa punkty pracy i zmienia obraz bardziej niż się wydaje
W MOSFET-ach krzemowych próg VGS(th) zwykle ma ujemny współczynnik temperaturowy, więc przy wyższej temperaturze tranzystor może zacząć przewodzić wcześniej. Jednocześnie RDS(on) rośnie wraz z temperaturą, bo ruchliwość nośników spada. Efekt jest trochę podstępny: przy małym VGS ciepło może zwiększać prąd, a przy większym VGS rośnie już głównie strata przewodzenia. W wielu elementach w okolicy 100°C RDS(on) bywa wyraźnie wyższe niż przy 25°C, często o kilkadziesiąt procent.
To właśnie dlatego na wykresach transferowych często widać punkt przecięcia krzywych dla różnych temperatur, czyli tzw. punkt ZTC. Poniżej niego układ bywa bardziej wrażliwy na lokalne dogrzanie, a powyżej niego zachowanie stabilizuje się nieco lepiej. W praktyce nie traktuję zimnego pomiaru jako dowodu bezpieczeństwa, bo po rozgrzaniu zmienia się nie tylko sam prąd, ale też margines na zakłócenia i szpilki napięciowe.
Warto też pamiętać, że pojemności i ładunek bramki nie zawsze zmieniają się mocno z temperaturą, ale SOA i dopuszczalna moc są już wyraźnie zależne od warunków cieplnych. Jeśli obudowa i radiator nie odprowadzają ciepła tak, jak zakłada karta katalogowa, element zaczyna pracować w zupełnie innym miejscu niż w laboratorium. To prowadzi prosto do doboru MOSFET-a pod konkretną aplikację, a nie pod samą tabelę parametrów.
Jak dobrać MOSFET do konkretnego układu bez zgadywania
Najpierw ustalam, czy tranzystor ma pracować jak klucz, element liniowy, czy obie rzeczy po trochu. Potem filtruję dane katalogowe pod to jedno zadanie. W praktyce wygląda to tak:
| Zastosowanie | Na co patrzę przede wszystkim | Czego nie przeceniam |
|---|---|---|
| Sterowanie z mikrokontrolera 3,3 V lub 5 V | RDS(on) przy 2,5 V lub 4,5 V, logic-level, ładunek bramki | Samego VGS(th) |
| Przetwornica lub szybki PWM | Qg, Ciss, Crss, Coss, możliwości drivera | Samego niskiego RDS(on) |
| Obciążenie indukcyjne | Dioda pasożytnicza, Qrr, trr, SOA, margines na przepięcia | Prądu „na papierze” |
| Praca liniowa lub hot-swap | SOA, Rth, krzywe deratingu, dopuszczalna moc | Typowego MOSFET-a przełączającego |
| Duży prąd przy niskim napięciu | RDS(on), obudowa, pole miedzi, opór ścieżek | Wyłącznie wartości ID max |
Jeżeli układ ma indukcyjność, zwracam uwagę także na diodę pasożytniczą. Powstaje ona naturalnie między drenem i źródłem i w wielu topologiach przewodzi prąd w czasie martwym albo przy odwróconym kierunku przepływu. Jej parametry, zwłaszcza prąd przewodzenia, spadek napięcia i czas odwrotnego odzyskiwania, potrafią mocno wpłynąć na straty oraz zakłócenia. W praktyce to jeden z tych elementów, które albo upraszczają projekt, albo bez ostrzeżenia dokładają problemów.
Żeby nie błądzić, ja kończę zawsze prostą checklistą: napięcie sterowania zgadza się z RDS(on), ładunek bramki nie przeciąża drivera, dioda pasożytnicza pasuje do kierunku pracy, a SOA zostawia zapas przy najgorszej temperaturze. Jeśli te cztery rzeczy się zgadzają, MOSFET zwykle jest dobrany sensownie. Ostatni krok to zamknięcie tego w kilku zasadach, które zostają w głowie na dłużej.
Trzy decyzje, które najczęściej przesądzają o tym, czy układ z MOSFET-em działa dobrze
Po latach pracy z tymi tranzystorami widzę trzy miejsca, w których projekty najczęściej wygrywają albo przegrywają. Pierwsze to dobór napięcia bramki do realnego RDS(on), drugie to zderzenie Qg z możliwościami drivera, a trzecie to uczciwe potraktowanie temperatury i SOA. Reszta parametrów też ma znaczenie, ale to właśnie te trzy zwykle decydują o tym, czy układ jest po prostu poprawny, czy naprawdę odporny na warunki pracy.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby taka: nie oceniaj MOSFET-a po jednym numerze z tabeli. Najlepszy wybór to taki, w którym statyczne parametry, dynamika, temperatura i zachowanie diody pasożytniczej składają się na jeden spójny obraz. W elektronice mocy to podejście oszczędza więcej czasu niż najniższa cena części.
