Najważniejsze fakty o kwarcowym źródle zegara
- Sam kryształ nie generuje sygnału samodzielnie, tylko pracuje w obwodzie wzbudzenia z układem aktywnym.
- Najbardziej liczą się: częstotliwość nominalna, tolerancja, stabilność temperaturowa, pojemność obciążenia, ESR i poziom wysterowania.
- W RTC bardzo często używa się 32,768 kHz, bo łatwo podzielić ją do jednej sekundy.
- Pojemność ścieżek i pinów na PCB realnie wpływa na częstotliwość, więc schemat to nie wszystko.
- W prostych projektach ceramiczny odpowiednik może wystarczyć, ale gdy liczy się precyzja, kwarc zwykle wygrywa.
- Jeśli zależy Ci na najszybszym uruchomieniu i dużej powtarzalności, gotowy generator bywa rozsądniejszy niż sam kryształ.
Jak działa drgający kryształ i dlaczego trzyma częstotliwość

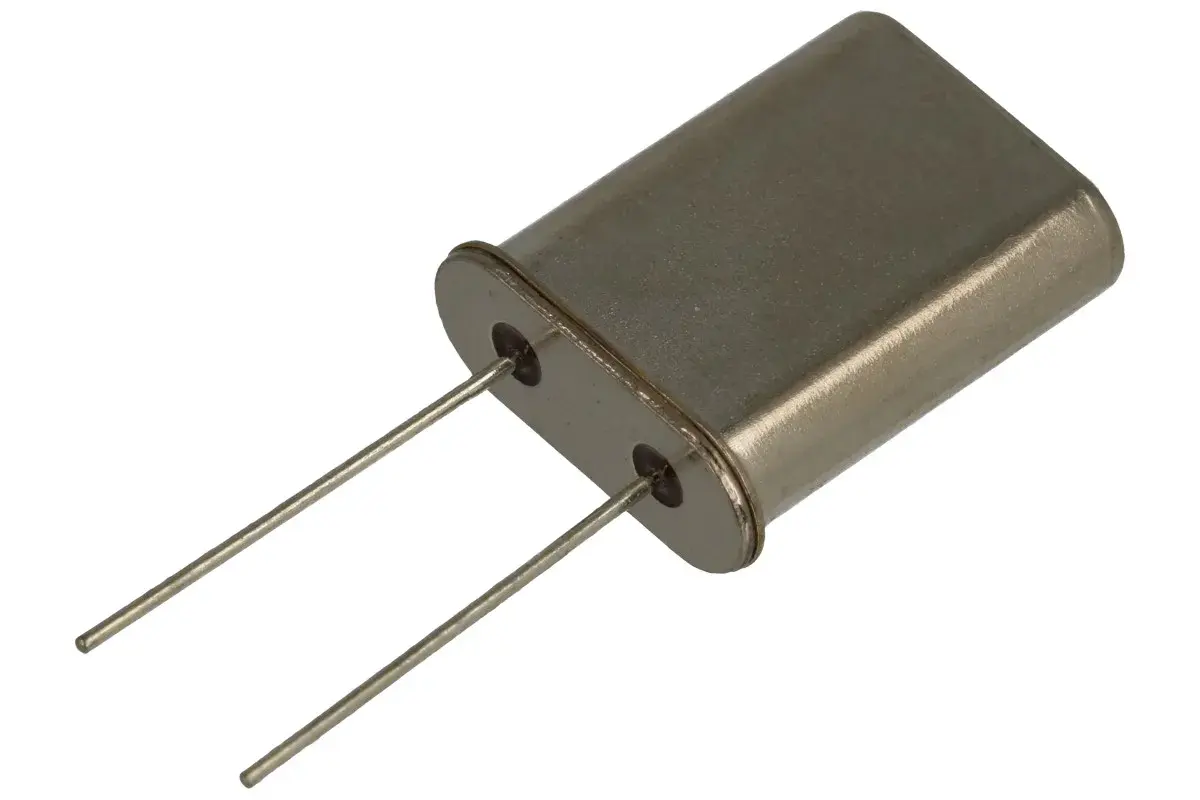

Kwarc sam z siebie nie jest małym generatorem. To bierny element, który wykorzystuje efekt piezoelektryczny: gdy przyłożysz do niego napięcie, zaczyna drgać mechanicznie, a gdy go odkształcisz, wytwarza sygnał elektryczny. Każdy taki kryształ ma swoją naturalną częstotliwość rezonansu, więc układ wzbudzający może utrzymać oscylacje bardzo precyzyjnie.
Efekt piezoelektryczny
To zjawisko odpowiada za zamianę energii elektrycznej na mechaniczną i odwrotnie. W praktyce oznacza to, że kryształ zachowuje się trochę jak niezwykle precyzyjny kamerton.

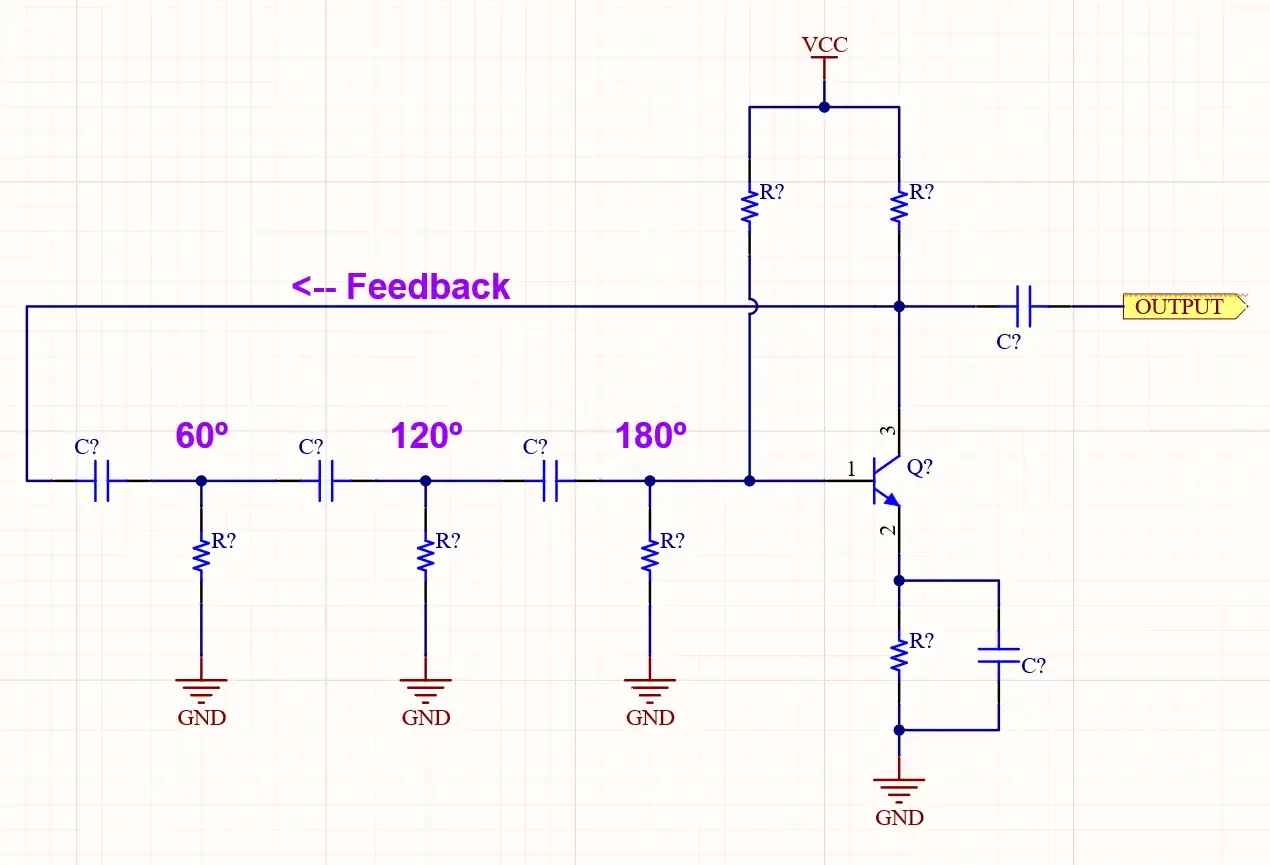

Obwód wzbudzenia
Sam element nie wystarcza. Potrzebny jest wzmacniacz z dodatnim sprzężeniem zwrotnym, który podtrzymuje drgania. W notach katalogowych opisuje się go zwykle jako oscylator pracujący w trybie szeregowym albo równoległym; w tym drugim to pojemność obciążenia ustala rzeczywistą częstotliwość pracy.
Przeczytaj również: Kondensator odsprzęgający - jak go używać, by uniknąć błędów?
Dlaczego to ma znaczenie
Jeśli obwód jest źle dobrany, układ może nie wystartować albo zacznie pracować poza zakresem. Ja zawsze patrzę na to jak na duet: kryształ daje punkt odniesienia, a elektronika wokół niego decyduje, czy całość rzeczywiście ruszy.
To prowadzi do pytania o parametry, które w notach katalogowych naprawdę robią różnicę.
Jakie parametry naprawdę mają znaczenie przy wyborze
W kartach katalogowych łatwo zgubić się w skrótach, ale w praktyce liczy się kilka liczb. Dla większości projektów najważniejsze są:
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Częstotliwość nominalna | Docelowa wartość, np. 32,768 kHz albo kilka do kilkudziesięciu MHz | Musi pasować do zegara mikrokontrolera, RTC lub toru radiowego |
| Tolerancja | Odchyłka przy temperaturze odniesienia, zwykle podawana w ppm | Im niższa, tym mniejszy błąd startowy |
| Stabilność temperaturowa | Jak bardzo częstotliwość zmienia się wraz z temperaturą | Kluczowa w urządzeniach zewnętrznych, przemysłowych i bateryjnych |
| Pojemność obciążenia (CL) | Widziana przez kryształ pojemność układu | Jeśli jest źle dobrana, częstotliwość przesunie się mimo dobrego projektu |
| ESR | Równoważna rezystancja szeregowa w rezonansie | Zbyt wysoka potrafi uniemożliwić start oscylatora |
| Poziom wysterowania | Moc, z jaką wzbudzasz kryształ | Zbyt duża skraca trwałość i pogarsza stabilność |
| Starzenie | Powolny dryf parametrów w czasie | Ważny w zegarach, licznikach i precyzyjnych pomiarach |
W praktyce w małych układach spotyka się pojemności obciążenia rzędu 6-12,5 pF dla zegarów RTC i około 8-20 pF w szybszych kryształach, a tolerancje często mieszczą się mniej więcej w przedziale od ±10 do ±50 ppm. To nadal tylko zakresy orientacyjne, bo ostatecznie decyduje konkretna nota katalogowa i to, co robi pojemność ścieżek na PCB.
Sam rodzaj cięcia kryształu, na przykład AT-cut, też ma znaczenie, ale w typowym projekcie nie zaczynam od niego. Najpierw sprawdzam częstotliwość i CL, bo to właśnie te dwie rzeczy najczęściej ustawiają cały układ we właściwym miejscu.
Jeśli ten zestaw brzmi technicznie, to dobrze - właśnie on pozwala odróżnić poprawnie działający układ od takiego, który „prawie” działa. Następny krok to sprawdzenie, gdzie taki element rzeczywiście daje największy sens.
Gdzie taki element sprawdza się najlepiej
Najbardziej oczywiste zastosowanie to zegar czasu rzeczywistego. Wersje 32,768 kHz są popularne, bo po podziale przez 215 dostajesz dokładnie 1 sekundę, więc projektowanie RTC staje się proste i energooszczędne. To dlatego taki kryształ siedzi w zegarkach, licznikach energii, modułach IoT i wszędzie tam, gdzie urządzenie ma liczyć czas na baterii.
W wyższych częstotliwościach kryształ pracuje już jako źródło taktowania mikrokontrolera, procesora sygnałowego albo układu radiowego. Tu liczy się nie tylko sama dokładność, ale też stabilność, bo interfejsy cyfrowe, transmisja USB, UART, CAN czy tor RF potrafią być wrażliwe na zbyt duży dryf zegara. W praktyce najwięcej problemów pojawia się tam, gdzie jedno źródło taktowania zasila kilka bloków naraz.
- Mikrokontrolery - stabilny takt dla CPU i peryferiów.
- RTC i układy bateryjne - niski pobór mocy i dobra dokładność długoterminowa.
- Radio i komunikacja - mniejszy błąd częstotliwości ułatwia spełnienie wymagań protokołu.
- Automatyka i pomiary - lepsza powtarzalność czasu i synchronizacji.
Jeśli urządzenie ma działać długo i przewidywalnie, kwarc zwykle wygrywa tam, gdzie prostsze rozwiązania zaczynają pływać z temperaturą albo wiekiem elementu. Z tego powodu warto porównać go z alternatywami, zanim zamknie się BOM projektu.
Kwarc, ceramiczny odpowiednik czy gotowy generator
Wybór nie sprowadza się do pytania „co jest najlepsze”, tylko „co pasuje do wymagań”. Poniżej zestawiam trzy najczęstsze warianty, bo każdy z nich rozwiązuje inny problem.
| Rozwiązanie | Zaleta | Ograniczenie | Kiedy ma sens |
|---|---|---|---|
| Kryształ kwarcowy | Bardzo dobra stabilność i rozsądny koszt | Wymaga poprawnego obwodu wzbudzenia | Większość mikrokontrolerów, RTC, układy radiowe |
| Ceramiczny odpowiednik | Prostszy i często tańszy | Zwykle gorsza dokładność i stabilność | Proste, mniej wymagające urządzenia |
| Gotowy generator oscylatorowy | Najłatwiejszy start i najlepsza powtarzalność modułu | Większy koszt i zwykle większy pobór energii | Gdy liczy się szybkie uruchomienie albo bardzo konkretna specyfikacja zegara |
Ja traktuję to tak: jeśli projekt ma być oszczędny i technicznie sensowny, wybieram kryształ. Jeśli zależy mi na prostocie montażu i przewidywalnym starcie, rozważam generator. Ceramiczny odpowiednik zostawiam tam, gdzie dokładność nie jest krytyczna. To prowadzi wprost do doboru konkretnego elementu pod mikrokontroler.
Jak dobrać rezonator kwarcowy do mikrokontrolera
W praktyce zaczynam od dwóch rzeczy: dokumentacji układu scalonego i wymagań czasowych całego projektu. Sam element może wyglądać podobnie w katalogu, ale jeśli nie pasuje do kontrolera, obwód po prostu nie wystartuje albo będzie pracował poza specyfikacją.
- Sprawdź dopuszczalny zakres częstotliwości - MCU zwykle akceptuje tylko określone wartości, na przykład 8, 12, 16, 20, 24, 25, 26 albo 40 MHz; w RTC standardem jest 32,768 kHz.
- Dopasuj pojemność obciążenia - producent kryształu podaje wartość CL, a do niej trzeba doliczyć pojemności ścieżek i pinów.
- Zweryfikuj ESR i poziom wysterowania - to najczęstszy powód problemów ze startem, zwłaszcza w małych obudowach SMD.
- Dobierz obudowę i zakres temperatury - urządzenie domowe, przemysłowe i automotive to trzy różne światy.
Jeśli projekt jest krytyczny czasowo, zostaw sobie margines. Ja zwykle zakładam, że na płytce zawsze pojawi się trochę więcej pojemności pasożytniczej, niż pokazuje pierwszy szkic schematu. To drobiazg, ale właśnie takie drobiazgi decydują, czy zegar pracuje w punkt.
Po dobraniu elementu pozostaje jeszcze najnudniejsza część, czyli eliminacja błędów montażowych. A to właśnie one najczęściej psują nawet dobry projekt.
Najczęstsze błędy, które psują start oscylatora
- Zła pojemność obciążenia - zbyt mała albo zbyt duża przesuwa częstotliwość i potrafi utrudnić start.
- Za długie ścieżki - dodatkowa pojemność i szum z PCB zmieniają warunki pracy kryształu.
- Ignorowanie ESR - układ teoretycznie jest poprawny, ale praktycznie nie wzbudza się stabilnie.
- Za wysoki poziom wysterowania - element działa, lecz pracuje „za mocno”, co szkodzi trwałości i powtarzalności.
- Mylenie tolerancji z dokładnością systemu - sam kryształ to nie cały zegar; wpływ mają też temperatura, starzenie i elektronika wokół.
- Wybór zbyt taniego zamiennika bez sprawdzenia noty - dwa elementy o tej samej częstotliwości nominalnej mogą zachowywać się zupełnie inaczej.
W praktyce najwięcej czasu tracę nie na samym układzie zegarowym, tylko na szukaniu przyczyny, że „prawie działa”. Dlatego wolę od razu założyć poprawne wartości i krótką drogę sygnału niż później walczyć z niestabilnym zegarem. Został jeszcze ostatni krok: szybka checklista przed pierwszym uruchomieniem.
Co sprawdzam przed pierwszym uruchomieniem układu
- Czy częstotliwość i tryb pracy zgadzają się z notą mikrokontrolera.
- Czy kondensatory obciążenia są policzone z uwzględnieniem pasożytów PCB.
- Czy kryształ siedzi możliwie blisko pinów oscylatora.
- Czy ESR i poziom wysterowania mieszczą się w zaleceniach producenta.
- Czy zakres temperatury i starzenie nie rozjadą założeń projektu po kilku miesiącach.
Jeżeli te punkty są domknięte, układ zwykle startuje bez niespodzianek, a zegar zachowuje się tak, jak oczekuje projektant. W elektronice to właśnie ten rodzaj elementu: niewielki, tani i pozornie prosty, ale od jego doboru zależy więcej, niż wielu początkujących zakłada na starcie.
