W praktyce wzmocnienie tranzystora bipolarnego mówi, jak duży prąd kolektora otrzymasz z danego prądu bazy. To nie jest jednak stała cecha „na zawsze” - zależy od typu elementu, punktu pracy, temperatury i tego, czy tranzystor pracuje liniowo, czy jako klucz. W tym artykule pokazuję, jak czytać beta i hFE, jak nie pomylić ich z ogólnym wzmocnieniem układu oraz jak dobrać tranzystor tak, żeby układ działał stabilnie, a nie tylko na papierze.
Najważniejsze rzeczy, które trzeba znać o tym parametrze
- W tranzystorze bipolarnym najczęściej chodzi o stosunek prądu kolektora do prądu bazy, czyli beta lub hFE.
- Wartość z noty katalogowej zawsze ma warunki pomiaru: prąd, napięcie i temperaturę.
- Ten sam typ tranzystora może mieć wyraźnie inne wzmocnienie w zależności od egzemplarza i punktu pracy.
- Do pracy jako klucz nie liczy się na nominalne hFE, tylko przyjmuje się wzmocnienie wymuszone z dużym zapasem.
- W dobrze zaprojektowanym układzie stabilność daje polaryzacja, rezystory i sprzężenie zwrotne, a nie sama liczba z tabeli.
Co naprawdę oznacza beta w tranzystorze bipolarnym
Najkrócej: beta opisuje, ile prądu kolektora otrzymujesz z danego prądu bazy w tranzystorze bipolarnym pracującym w obszarze aktywnym. Zapisuje się to jako β = Ic / Ib. W praktyce oznacza to, że niewielki prąd sterujący może kontrolować znacznie większy prąd obciążenia, ale tylko wtedy, gdy element pracuje w odpowiednim zakresie.
Warto tu od razu rozdzielić dwa pojęcia, które często są wrzucane do jednego worka. Wzmocnienie prądowe tranzystora to nie to samo co wzmocnienie napięciowe całego stopnia. Sam tranzystor nie „robi” jeszcze dużego wzmocnienia napięcia - dopiero układ z rezystorami, obciążeniem i punktem pracy zamienia ten prąd na użyteczny sygnał wyjściowy. Dlatego przy analizie wzmacniacza nie patrzę wyłącznie na jeden parametr z tabelki.
W tranzystorze bipolarnym spotkasz też współczynnik α, liczony jako Ic / Ie, czyli dla układu ze wspólną bazą. Zależność między nimi jest prosta: gdy β rośnie, α zbliża się do 1, ale jej nie przekracza. To dobry znak, że mówimy o parametrach opisujących ten sam mechanizm fizyczny, tylko z innego punktu widzenia. Żeby jednak użyć go poprawnie, trzeba zobaczyć, jak producent podaje dane katalogowe.
Jak odczytać wzmocnienie tranzystora z noty katalogowej
Jak pokazuje nota ROHM, same liczby bez warunków pomiaru niewiele znaczą. Przy beta zawsze sprawdzam nie tylko wartość, ale też prąd kolektora, napięcie kolektor-emiter i temperaturę, bo dopiero ten zestaw mówi, w jakiej sytuacji producent zmierzył parametr.
| Oznaczenie | Co oznacza | Na co uważać |
|---|---|---|
| β lub hFE | Wzmocnienie prądowe w obszarze aktywnym | Porównuj tylko przy tych samych warunkach testu |
| hfe | Małosygnałowe wzmocnienie wokół punktu pracy | To nie jest to samo co DC gain dla dużych zmian prądu |
| VCE(sat) | Napięcie nasycenia kolektor-emiter | Najważniejsze przy pracy przełączającej |
| Ic max | Maksymalny prąd kolektora | Odnosi się do warunków termicznych i chłodzenia |
| hFE min / typ | Minimalna i typowa wartość wzmocnienia | Projektuj pod minimum, nie pod wartość typową |
W praktyce zwracam też uwagę, czy dana wartość dotyczy punktu aktywnego, czy już granicy nasycenia. To ważne, bo hFE z noty katalogowej zwykle opisuje stan, w którym tranzystor jeszcze wzmacnia liniowo. W sytuacji przełączania lepiej patrzeć na VCE(sat) niż na samą betę, bo to ono mówi, ile napięcia tracisz na elemencie w stanie „ON”. Ten szczegół często decyduje, czy układ działa poprawnie, czy tylko wygląda dobrze na schemacie.
Gdy już wiadomo, jak czytać tabelkę, warto odpowiedzieć na pytanie trudniejsze: dlaczego w realnym układzie ta liczba tak często pływa. To właśnie tam zaczynają się największe zaskoczenia.
Dlaczego rzeczywiste wartości tak bardzo pływają
Rzeczywista beta nie jest stała. Zależy od prądu kolektora, temperatury, egzemplarza i punktu pracy. Jak przypomina Texas Instruments, parametry takie jak current gain i spadek VBE wynikają z procesu technologicznego oraz temperatury, więc w dobrze zaprojektowanym układzie stabilizuje się je elementami zewnętrznymi i sprzężeniem zwrotnym, a nie samą wiarą w jedną liczbę z katalogu.
Najbardziej praktyczne rzeczy, które zmieniają wartość wzmocnienia, to:
- Prąd kolektora - beta nie rośnie liniowo wraz z obciążeniem. W pewnym zakresie bywa wyższa, a w innym wyraźnie spada.
- Temperatura - przy stałym prądzie kolektora napięcie VBE maleje około 2 mV/°C, co zmienia potrzebny prąd bazy i punkt pracy.
- Rozrzut egzemplarzy - ten sam numer katalogowy może mieć różne wyniki z partii na partię i z sztuki na sztukę.

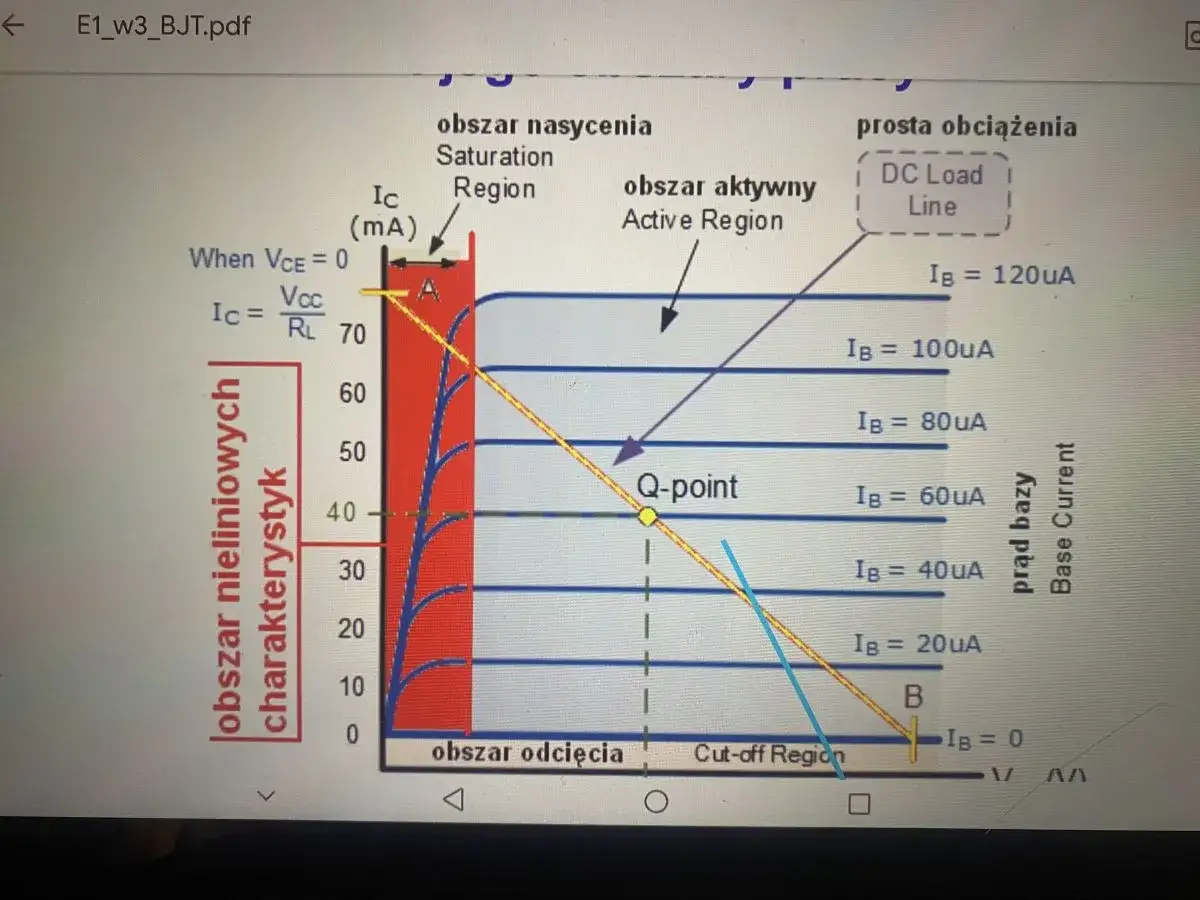

- Obszar pracy - w nasyceniu efektywne wzmocnienie jest niższe niż w obszarze aktywnym, więc proste obliczenia przestają działać 1:1.
ROHM podaje wprost, że hFE potrafi zmieniać się nawet dwukrotnie w obrębie tego samego oznaczenia. To dobry przykład, dlaczego nie projektuję układu „na styk”. Jeśli obliczenia wychodzą tylko dla idealnego egzemplarza, to w praktyce czeka Cię losowanie, a nie inżynieria.
Skoro beta nie jest stała, to sposób doboru tranzystora zależy od tego, czy chcesz wzmacniać sygnał, czy po prostu bezpiecznie przełączać obciążenie.
Jak dobrać tranzystor do wzmacniacza albo klucza
Tu rozdzielam dwa przypadki, bo zaczynają się od tego samego elementu, ale kończą na zupełnie innych założeniach. W układzie liniowym chcę zachować punkt pracy i liniowość. W układzie przełączającym chcę jak najszybciej wejść w nasycenie i mieć małe straty mocy.
| Zastosowanie | Co jest ważniejsze niż sama beta | Praktyczna zasada |
|---|---|---|
| Wzmacniacz liniowy | Punkt pracy, liniowość, pasmo | Stosuj polaryzację z marginesem i stabilizację przez rezystor w emiterze |
| Klucz | Nasycenie i małe straty mocy | Przyjmij wzmocnienie wymuszone zamiast nominalnego hFE |

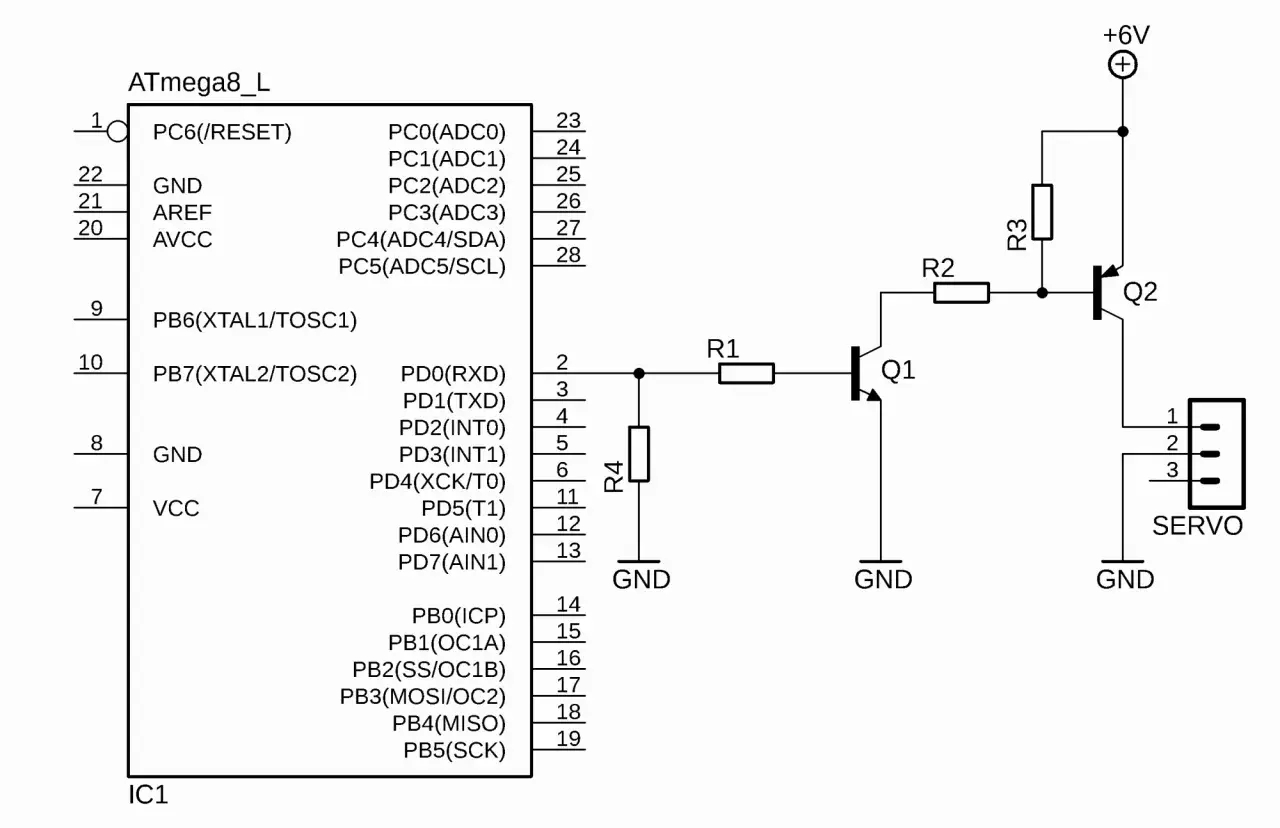

| Sterowanie z mikrokontrolera | Obciążenie wyjścia i zapas prądowy | Sprawdź, czy pin naprawdę odda wymagany prąd bazy |
Praktycznie liczę to tak: jeśli obciążenie ma pobierać 120 mA, a ja zakładam wzmocnienie wymuszone równe 10, potrzebuję około 12 mA prądu bazy. To od razu pokazuje, czy wyjście mikrokontrolera da radę, czy trzeba dodać kolejny stopień albo przejść na MOSFET. I to jest ważna decyzja: przy większych prądach czasem rozsądniej jest zmienić topologię niż walczyć o coraz wyższe hFE.
Jeśli z kolei buduję prosty wzmacniacz sygnałowy, nie staram się wypchnąć tranzystora w nasycenie. Ustawiam punkt pracy tak, by sygnał mógł wychylać się w obie strony wokół środka zakresu. Wtedy beta jest tylko jednym z parametrów pomocniczych, a nie jedynym warunkiem powodzenia. Najwięcej problemów bierze się właśnie z pomieszania tych dwóch światów.
Najczęstsze błędy, które psują wynik już na etapie obliczeń
Najbardziej kosztowny błąd widzę wtedy, gdy ktoś traktuje jedną liczbę z noty katalogowej jak gwarancję. W tranzystorach to prawie zawsze kończy się rozjazdem między obliczeniami a rzeczywistością. Ja zwykle pilnuję kilku rzeczy od razu:
- Używanie typowego hFE zamiast minimalnego - układ może działać na jednym egzemplarzu i nie działać na innym.
- Liczenie klucza jak wzmacniacza liniowego - w nasyceniu beta nie jest już tym samym parametrem co w obszarze aktywnym.
- Ignorowanie temperatury - po nagrzaniu punkt pracy potrafi się przesunąć na tyle, że tranzystor wchodzi w inne zachowanie niż na stole.
- Pomijanie rezystora emiterowego - bez niego stabilność punktu pracy zwykle jest gorsza, zwłaszcza przy rozrzucie egzemplarzy.
- Mylenie wzmocnienia tranzystora z wzmocnieniem całego stopnia - te dwie rzeczy są ze sobą powiązane, ale nie są identyczne.
- Ufanie pomiarowi z taniego testera bez kontekstu - wynik może być użyteczny orientacyjnie, ale nie zastępuje analizy w konkretnym układzie.
Jeśli miałbym wskazać jedną zasadę, powiedziałbym tak: beta ma pomagać w projektowaniu, a nie zastępować projektowanie. Gdy układ wymaga przewidywalności, trzeba go oprzeć na marginesach, sprzężeniu zwrotnym i realnych warunkach pracy. To prowadzi już do praktycznej kontroli przed uruchomieniem.
Jak sprawdzić układ, zanim uznasz go za gotowy
Mój prosty filtr jest taki: najpierw sprawdzam, czy układ działa przy najgorszym rozsądnym wzmocnieniu, potem czy nie grzeje się nadmiernie, a na końcu czy źródło sterujące ma jeszcze zapas. Dzięki temu nie opieram projektu na optymistycznym założeniu, że każdy tranzystor będzie miał dokładnie taki sam parametr.
- Policz punkt pracy dla hFE minimalnego, typowego i wysokiego.
- Sprawdź VCE(sat) w trybie przełączania, a nie tylko prąd kolektora.
- Przetestuj układ po kilku minutach nagrzania, nie tylko zaraz po włączeniu.
- Zweryfikuj, czy wyjście sterujące ma zapas prądowy dla bazy.
- Jeśli stabilność ma znaczenie, dodaj rezystor emiterowy lub inne sprzężenie zwrotne.
Jeżeli zapamiętasz jedną rzecz, niech będzie to ta: liczba z tabeli jest wskazówką, a nie obietnicą. W praktyce najpewniejsze układy nie polegają na „idealnej” becie, tylko na takim doborze elementów, który nadal działa mimo rozrzutu, temperatury i różnic między egzemplarzami. Właśnie tak traktuję tranzystor, gdy chcę, żeby układ był po prostu solidny.
