Wyświetlacz siedmiosegmentowy to jeden z najprostszych i najbardziej czytelnych sposobów pokazywania cyfr w układach elektronicznych. W praktyce sprawdza się tam, gdzie liczą się prostota, niski koszt i szybki odczyt: w licznikach, zegarach, miernikach i projektach z mikrokontrolerem. Poniżej rozkładam temat na części pierwsze: jak działa, jak rozpoznać wersję wyprowadzeń, jak go podłączyć bez typowych błędów i kiedy lepiej od razu sięgnąć po sterownik.
To prosty element do cyfr, ale wymaga poprawnego sterowania
- Cyfra powstaje z zapalania segmentów oznaczanych a-g oraz opcjonalnej kropki dziesiętnej.
- Najpierw trzeba ustalić, czy masz wersję z anodą wspólną, czy z katodą wspólną.
- Przy bezpośrednim sterowaniu zwykle daje się osobny rezystor dla każdego segmentu.
- Przy kilku cyfrach wygodniejsze są multipleksowanie albo dedykowany driver.
- Najczęstsze błędy to pomyłka w pinoucie, zły typ wspólnego wyprowadzenia i brak ograniczenia prądu.
Jak działa wyświetlacz siedmiosegmentowy w praktyce
Każda cyfra na takim module powstaje z siedmiu diod LED ułożonych w charakterystyczny wzór. Segmenty a, b, c, d, e, f i g zapalają się w różnych kombinacjach, a dodatkowa kropka dziesiętna, oznaczana zwykle jako dp, pozwala pokazać liczby z przecinkiem lub sygnalizować stan. Z punktu widzenia użytkownika to wygląda banalnie, ale od strony elektroniki jest to po prostu zestaw pojedynczych LED-ów, które trzeba zasilać z głową.
Najważniejsza zaleta jest oczywista: odczyt cyfr jest natychmiastowy. Nie trzeba interpretować ikon, przewijać menu ani czekać na wygaszenie ekranu. Z tego powodu taki element świetnie działa w prostych interfejsach pomiarowych, gdzie liczy się jedna konkretna wartość, na przykład temperatura, napięcie, czas albo licznik impulsów. Jeśli układ ma pokazywać tylko cyfry, siedmiosegmentowa konstrukcja bywa po prostu lepsza niż bardziej rozbudowany wyświetlacz.
W wersjach wielocyfrowych stosuje się zwykle multipleksowanie, czyli szybkie przełączanie kolejnych cyfr tak, aby wyglądały na świecące jednocześnie. To pozwala ograniczyć liczbę przewodów i wyprowadzeń sterujących, ale wprowadza też jeden warunek: odświeżanie musi być wystarczająco szybkie, żeby nie pojawiało się migotanie. Gdy już rozumiesz samą zasadę świecenia, najważniejsze staje się rozpoznanie wariantu elektrycznego, bo od tego zależy logika sterowania.
Jak rozpoznać wersję z anodą wspólną i katodą wspólną
To miejsce, w którym początkujący najczęściej się mylą. Dwa moduły mogą wyglądać niemal identycznie, a mimo to wymagać zupełnie innej logiki sterującej. W wersji z anodą wspólną wszystkie anody są połączone razem i podaje się na nie zasilanie dodatnie, a segment zapala się po ściągnięciu jego wyprowadzenia do stanu niskiego. W wersji z katodą wspólną wspólne są katody i działa to odwrotnie: segment świeci po podaniu stanu wysokiego na odpowiednią linię.
| Cecha | Anoda wspólna | Katoda wspólna |
|---|---|---|
| Stan aktywny segmentu | LOW na linii segmentu | HIGH na linii segmentu |
| Wspólny pin | Do VCC | Do GND |
| Typowy kierunek myślenia | Układ „ściąga” prąd | Układ „podaje” prąd |
| Współpraca z driverami | Wymaga drivera zgodnego z CA | Często współpracuje z popularnymi driverami LED |
Ja zawsze zaczynam od datasheetu albo od sprawdzenia oznaczeń na module, bo układ pinów bywa różny nawet w podobnych obudowach. Jeśli dokumentacji nie ma pod ręką, można użyć multimetru w trybie testu diody albo zasilić pojedynczy segment przez rezystor i obserwować reakcję. To szybkie, a oszczędza godzinę walki z błędną logiką. Kiedy typ jest już jasny, można przejść do połączeń z mikrokontrolerem i zobaczyć, jak uniknąć przepalania segmentów.

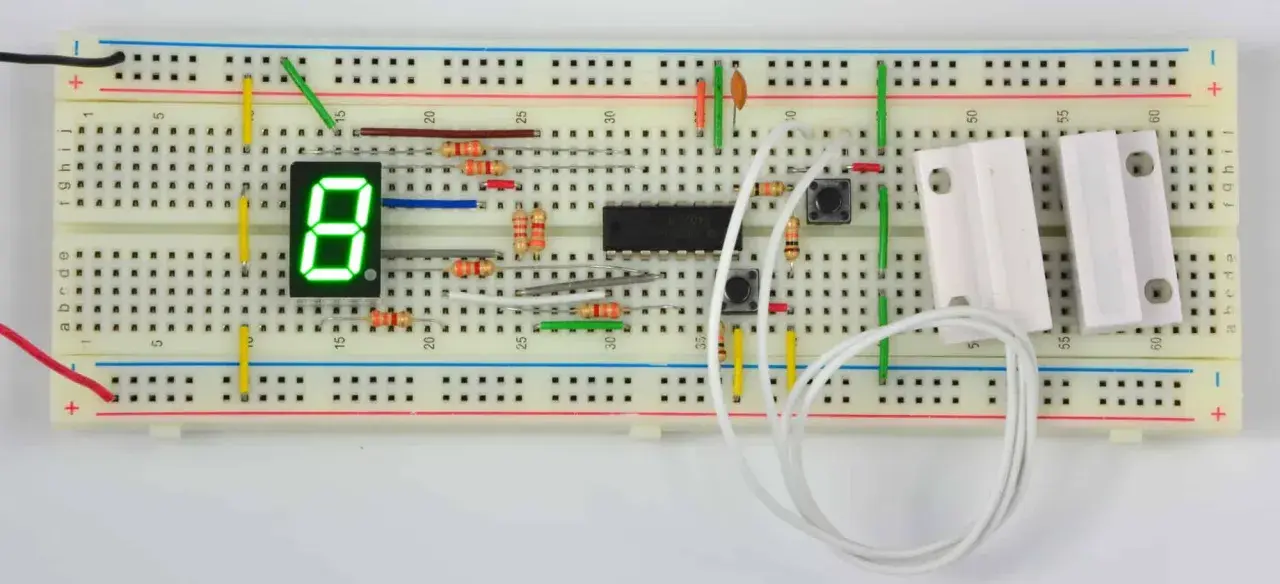

Jak podłączyć segmenty do mikrokontrolera bez błędów
Najważniejsza zasada jest prosta: każdy segment potrzebuje ograniczenia prądu. W praktyce oznacza to zwykle osobny rezystor dla każdej linii segmentu, a nie jeden wspólny element na pinie zasilania. W prostych układach przy 5 V często zaczyna się od zakresu 220-470 Ω, ale ostateczna wartość zależy od koloru LED, jasności, liczby świecących segmentów i tego, jak duży zapas prądowy ma sam mikrokontroler.
- Ustal, czy moduł jest z anodą wspólną, czy z katodą wspólną.
- Sprawdź pinout konkretnego egzemplarza, a nie tylko nazwę handlową.
- Wstaw rezystor w każdą linię segmentu, zanim podłączysz całość do portów mikrokontrolera.
- Przetestuj jeden segment, potem cyfrę, a dopiero na końcu cały moduł.
- Jeśli ma działać kilka cyfr, zaplanuj multipleksowanie od początku, zamiast dokładać je później na siłę.
Wielu początkujących robi jeden pozornie wygodny skrót: daje pojedynczy rezystor na wspólnej linii. Da się tak czasem uruchomić prosty test, ale jasność przestaje być stabilna, gdy świeci więcej segmentów naraz. Jeden znak wygląda dobrze, drugi już wyraźnie słabiej. Dlatego przy projekcie, który ma działać przewidywalnie, osobne rezystory są po prostu rozsądniejsze. Gdy liczba przewodów rośnie, zaczyna się problem nie z samą zasadą działania, lecz z logistyką sterowania, i wtedy wchodzi do gry dedykowany układ.
Kiedy lepszy jest sterownik niż bezpośrednie sterowanie
Bezpośrednie sterowanie z mikrokontrolera ma sens przy jednej cyfrze albo bardzo prostym wskaźniku. Problem pojawia się wtedy, gdy trzeba obsłużyć kilka cyfr, kontrolować jasność i nie zużyć całej liczby dostępnych pinów. W takich sytuacjach wygodniej jest sięgnąć po sterownik LED, czyli układ, który bierze na siebie multipleksowanie, ograniczanie prądu i często także dekodowanie danych.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Bezpośrednio z mikrokontrolera | Najprostsze, tanie, pełna kontrola | Dużo pinów, więcej przewodów | Jedna cyfra, testy, prototypy |
| Rejestr przesuwny + tranzystory | Mniej pinów, elastyczność | Więcej logiki i okablowania | Gdy chcesz ograniczyć liczbę linii sterujących |
| Dedykowany driver, np. klasy MAX7219 | Multipleksowanie, regulacja jasności, mało kabli | Wymaga zgodnego typu wyświetlacza | Panele 4-8 cyfr, gotowe moduły, szybkie wdrożenie |
W praktyce popularny driver klasy MAX7219 obsługuje do ośmiu cyfr i pracuje z wyświetlaczami z katodą wspólną; do ustawienia prądu potrzebuje tylko jednego zewnętrznego rezystora. To bardzo wygodne, jeśli budujesz zegar, licznik albo prosty panel pomiarowy. Z drugiej strony, jeśli masz moduł z anodą wspólną, nie każdy taki układ będzie pasował bez dodatkowych tranzystorów lub innego drivera. Innymi słowy: sterownik upraszcza projekt, ale tylko wtedy, gdy jest zgodny z konkretnym typem wyświetlacza. To prowadzi do pytania ważniejszego od samego podłączenia: gdzie taki element faktycznie ma sens, a gdzie jego ograniczenia zaczynają przeszkadzać.
Gdzie taki element sprawdza się najlepiej i jakie ma ograniczenia
Najmocniej siedmiosegmentowy moduł błyszczy tam, gdzie użytkownik ma odczytać jedną liczbę i od razu zrozumieć jej znaczenie. Zegary, timery, proste panele sterujące, liczniki produkcyjne, woltomierze, termometry i urządzenia laboratoryjne korzystają z tego schematu od lat, bo jest czytelny z kilku metrów i nie wymaga długiego analizowania obrazu. W robotyce i elektronice edukacyjnej to również dobry wybór do nauki sterowania portami, multipleksowania i podstaw prądów LED.
Ten sam element ma jednak wyraźne granice. Pokazuje cyfry bardzo dobrze, ale z tekstem radzi sobie słabo. Czasem da się wyświetlić kilka liter, zwykle tylko w uproszczonej formie, lecz nie jest to ekran do komunikatów ani ikon. Jeżeli potrzebujesz pełnych opisów, wykresów albo bardziej złożonego interfejsu, lepszy będzie LCD lub OLED. Jeśli natomiast priorytetem jest szybki odczyt liczby, siedem segmentów nadal wygrywa prostotą.
Warto też pamiętać o jasności i poborze prądu. Im więcej segmentów świeci jednocześnie, tym większe obciążenie dla zasilania i tym bardziej liczy się dobrze dobrany sposób sterowania. Przy zasilaniu bateryjnym to nie jest detal, tylko jedna z pierwszych decyzji projektowych. Dlatego przy projektowaniu prostego panelu bardziej opłaca się myśleć o całym interfejsie, a nie tylko o samym elemencie.
Co sprawdzam przed zamknięciem projektu z cyframi
Przed uznaniem projektu za gotowy zawsze robię krótki przegląd techniczny. Sprawdzam zgodność typu wspólnego wyprowadzenia, obecność rezystorów na każdej linii segmentu i to, czy odświeżanie nie powoduje migotania. Przy kilku cyfrach patrzę też na równomierność jasności, bo niektóre układy przy zbyt agresywnym multipleksowaniu świecą nierówno, a to od razu psuje czytelność.
Najlepszy test to uruchomienie jednej cyfry, potem dwóch, a dopiero później całego modułu. Taki porządek ujawnia błędy szybciej niż próba „złożenia wszystkiego naraz”. Jeśli już na tym etapie coś wygląda źle, zwykle winny jest pinout albo logika sterowania, a nie sam element. I właśnie dlatego ten prosty komponent uczy dobrych nawyków: dokładności, czytania dokumentacji i rozsądnego doboru prądu.
Jeśli chcesz zbudować czytelny panel z samymi liczbami, ten typ wyświetlania nadal jest jednym z najbardziej praktycznych wyborów. Dobrze podłączony, z właściwym typem sterowania i zapasem prądowym, daje bardzo stabilny efekt bez zbędnej komplikacji. Gdy pamiętasz o typie anody lub katody, osobnych rezystorach i sensownym odświeżaniu, cały układ staje się prosty w uruchomieniu i przewidywalny w działaniu.
