Moduł RC522 jest wygodnym wejściem do świata kart zbliżeniowych, ale w praktyce to nie sam czytnik sprawia kłopot, tylko komunikacja: zasilanie 3,3 V, linie SPI, wybór pinu SS i zgodność z typem kart. W tym tekście pokazuję, jak sensownie podłączyć RC522 do Arduino, jak uruchomić bibliotekę, czego oczekiwać po odczycie UID i gdzie kończą się realne możliwości tego zestawu. Zwracam też uwagę na błędy, które najczęściej blokują pierwszy działający prototyp.
Najważniejsze rzeczy, które decydują o udanym starcie z RC522
- RC522 komunikuje się z Arduino przez SPI, a nie przez I2C.
- Moduł zasilaj z 3,3 V i prowadź przewody możliwie krótko, bo to ma większe znaczenie, niż wielu początkujących zakłada.
- Na Uno i Nano najczęściej używa się pinów 10, 11, 12 i 13; na Mega układ jest inny.
- Pin opisany jako SDA na płytce RC522 to zwykle SS, czyli linia wyboru układu w SPI.
- Sam czytnik dobrze nadaje się do odczytu UID i prostych projektów edukacyjnych, ale nie do bezpieczeństwa opartego wyłącznie na numerze karty.
- Jeśli projekt ma być czymś więcej niż demonstracją, warto od razu założyć dodatkową warstwę zabezpieczeń lub nowszy czytnik.
Jak działa komunikacja między RC522 a Arduino
W przypadku RC522 kluczowe jest zrozumienie, że Arduino pełni rolę mastera, a czytnik pracuje jako slave na magistrali SPI. Według dokumentacji NXP sam układ MFRC522 obsługuje także I2C i UART, ale w gotowych modułach hobby najczęściej wykorzystuje się właśnie SPI, bo to najprostsza i najlepiej wspierana droga do uruchomienia zestawu.
W praktyce oznacza to cztery podstawowe sygnały: SCK niesie zegar, MOSI wysyła dane z Arduino do czytnika, MISO odsyła dane z czytnika do Arduino, a SS wybiera aktywne urządzenie na magistrali. Jeśli masz więcej niż jeden układ SPI, każdy potrzebuje własnego pinu SS, ale linie SCK, MOSI i MISO mogą być wspólne.
Warto też pamiętać, że RC522 pracuje z kartami 13,56 MHz i typowo obsługuje standard ISO/IEC 14443A. To nie jest czytnik „uniwersalny” ani moduł do wszystkich tagów RFID. Już samo to rozróżnienie oszczędza sporo czasu, bo wiele problemów bierze się z próby użycia niewłaściwej karty albo oczekiwania, że moduł zadziała jak pełnoprawne NFC do wszystkiego.
Gdy rozumiem już logikę magistrali, przechodzę do najważniejszego etapu: poprawnego połączenia przewodów i zasilania.

Jak poprawnie okablować moduł RC522
To miejsce, w którym najczęściej pojawiają się błędy. Sam układ jest wrażliwy na zbyt wysokie napięcie, a źle opisane piny na tanich płytkach potrafią wprowadzić w błąd nawet osoby, które już wcześniej pracowały ze SPI. Najpierw ustalam więc zasilanie, potem sygnały, a dopiero na końcu dorzucam dodatkowe przewody, jeśli naprawdę są potrzebne.

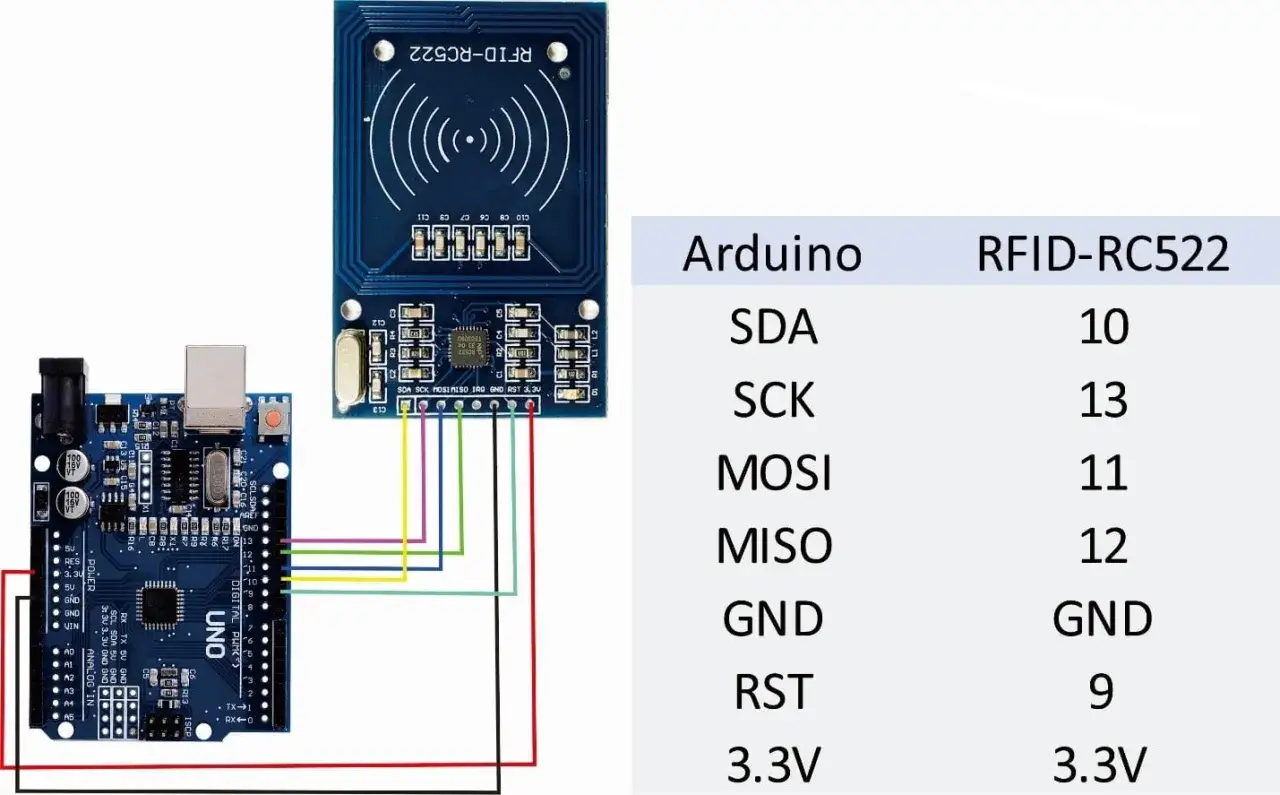

| Pin RC522 | Znaczenie | Arduino Uno / Nano | Arduino Mega2560 | Uwagi praktyczne |
|---|---|---|---|---|
| VCC | Zasilanie | 3,3 V | 3,3 V | Nie podłączam do 5 V, jeśli nie mam pewności co do konkretnej płytki i poziomów logicznych. |
| GND | Masa | GND | GND | Wspólna masa jest obowiązkowa. |
| RST | Reset modułu | D9 | D5 | Może być inny pin cyfrowy, jeśli tak ustawisz w kodzie. |

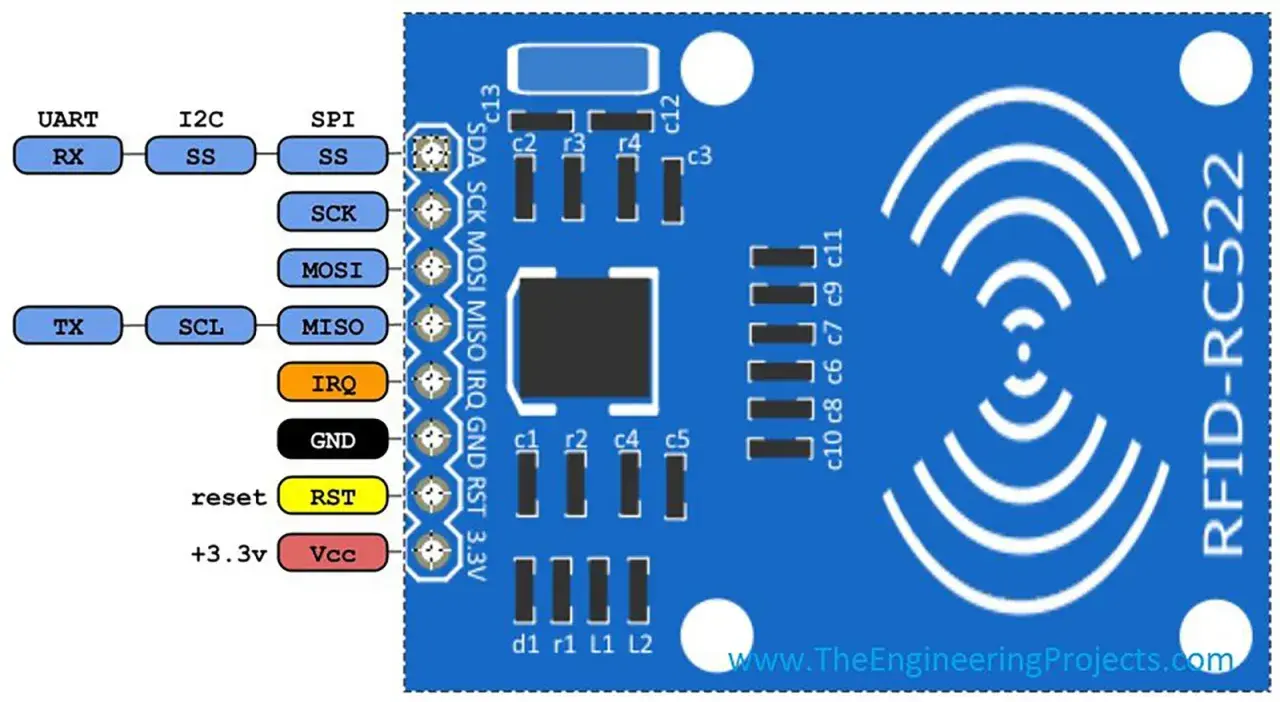

| SDA / SS | Wybór układu SPI | D10 | D53 | Na wielu modułach opis „SDA” oznacza tak naprawdę SS, a nie I2C. |
| MOSI | Dane do RC522 | D11 | D51 | To sprzętowa linia SPI. |
| MISO | Dane z RC522 | D12 | D50 | Tak samo jak MOSI, to linia sprzętowa. |
| SCK | Zegar SPI | D13 | D52 | Bez poprawnego zegara komunikacja po prostu nie ruszy. |
| IRQ | Przerwanie | Niepodłączony | Niepodłączony | W typowym projekcie nie jest potrzebny. |
Na Leonardo i Micro korzystam z wyprowadzeń SPI na złączu ICSP, a nie zakładam bezmyślnie, że piny będą identyczne jak w Uno. To drobiazg, ale właśnie na takich drobiazgach najczęściej zatrzymuje się pierwszy test. Jeżeli moduł ma działać stabilnie, przewody powinny być krótkie, połączenia pewne, a zasilanie dobrze odfiltrowane. W praktyce czasem pomaga też niewielki kondensator między 3,3 V i GND, jeśli odczyt jest niestabilny.
Jeśli zasilasz RC522 z płytek 5 V, nie zakładam automatycznie, że wszystko będzie w porządku. W repozytorium biblioteki MFRC522 autorzy wprost ostrzegają, że wiele modułów najlepiej czuje się przy 3,3 V, a przy problemach warto sprawdzić poziomy logiczne i ewentualnie użyć konwertera poziomów. To jeden z tych przypadków, w których „działa u kogoś w internecie” nie znaczy jeszcze, że będzie bezpieczne w każdym zestawie.
Gdy połączenia są już poprawne, przechodzę do biblioteki i pierwszego odczytu UID, bo to najszybszy test całego toru komunikacji.
Jak uruchomić bibliotekę i pierwszy odczyt UID
Najprostsza droga to biblioteka MFRC522 do Arduino. W praktyce instaluję ją z poziomu menedżera bibliotek, a potem w szkicu dołączam SPI oraz MFRC522. Sama kolejność inicjalizacji jest ważna: najpierw start magistrali SPI, potem inicjalizacja czytnika, a dopiero później pętla z wykrywaniem karty.
Warto też wiedzieć, że w repozytorium biblioteki MFRC522 projekt jest obecnie utrzymywany w trybie freeze. Ja traktuję to jako informację praktyczną: baza jest stabilna i nadal użyteczna, ale nie liczę na regularne nowe funkcje. Do edukacji i typowych projektów hobbystycznych to nie przeszkadza, natomiast przy nowym projekcie produkcyjnym sprawdzam kompatybilność bardzo świadomie.
#include
#include
#define SS_PIN 10
#define RST_PIN 9
MFRC522 rfid(SS_PIN, RST_PIN);
void setup() {
Serial.begin(9600);
SPI.begin();
rfid.PCD_Init();
Serial.println("Przyloz karte do czytnika");
}
void loop() {
if (!rfid.PICC_IsNewCardPresent()) return;
if (!rfid.PICC_ReadCardSerial()) return;
Serial.print("UID:");
for (byte i = 0; i < rfid.uid.size; i++) {
Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");
Serial.print(rfid.uid.uidByte[i], HEX);
}
Serial.println();
rfid.PICC_HaltA();
rfid.PCD_StopCrypto1();
} Ten przykład robi tylko jedną rzecz: odczytuje i wypisuje UID karty. To wystarcza, żeby potwierdzić, że okablowanie, zasilanie i magistrala SPI działają poprawnie. Jeśli nie dostajesz żadnej odpowiedzi, nie zaczynam od przepisywania kodu od nowa. Najpierw wracam do połączeń, bo tam zwykle leży problem.
Jeżeli ten test przejdzie, można już uczciwie powiedzieć, że podstawowa komunikacja działa. Kolejny krok to sprawdzenie, co dokładnie może, a czego nie powinien od Ciebie obiecywać sam czytnik.
Najczęstsze błędy, które blokują odczyt
Przy RC522 najbardziej kosztują nie te wielkie pomyłki, tylko drobne nieścisłości w sprzęcie i okablowaniu. Najczęściej widzę kilka powtarzalnych scenariuszy.
- Zasilanie z 5 V bez kontroli poziomów logicznych, mimo że moduł oczekuje 3,3 V.
- Pomylenie pinu SDA na płytce z magistralą I2C, choć w tym module chodzi o SS dla SPI.
- Zbyt długie przewody na płytce stykowej, które rozbijają stabilność sygnału.
- Brak wspólnej masy między Arduino i czytnikiem.
- Użycie tagu 125 kHz zamiast karty 13,56 MHz.
- Oczekiwanie, że sam UID wystarczy jako zabezpieczenie dostępu.
- Niska jakość modułu, zimne luty albo uszkodzony egzemplarz z taniej partii.
Jeśli mam zrobić szybką diagnostykę, idę zawsze tą samą ścieżką: sprawdzam zasilanie, potem przewody SPI, potem pin SS, a dopiero na końcu kod. To oszczędza czas, bo w praktyce błędny szkic jest rzadszy niż źle złożony zestaw. Gdy ten etap jest uporządkowany, można już sensownie ocenić, jakie karty i tryby pracy naprawdę mają sens z tym modułem.
Jakie karty obsłużysz, a czego lepiej nie zakładać
RC522 jest sensowny przede wszystkim tam, gdzie pracujesz z kartami ISO/IEC 14443A, MIFARE Classic i częścią kompatybilnych tagów. Wiele projektów działa również z wybranymi kartami Ultralight albo NTAG, ale tu warto zachować ostrożność, bo obsługa bywa częściowa i zależy od konkretnego typu nośnika oraz tego, czego oczekuje aplikacja.
| Typ karty / tagu | Szansa działania | Co to znaczy w praktyce |
|---|---|---|
| MIFARE Classic 1K / 4K / Mini | Wysoka | Najbardziej przewidywalny scenariusz dla prostych projektów. |
| Kompatybilne PICC 14443A | Wysoka | Jeśli karta jest zgodna ze standardem i nie wymaga niestandardowej obsługi, zwykle działa bez niespodzianek. |
| MIFARE Ultralight / NTAG | Ograniczona | Część funkcji działa, ale nie planowałbym na tym cięższych zastosowań. |
| DESFire / DESFire EV1/EV2 | Niska | To nie jest dobry wybór dla tego zestawu, jeśli potrzebujesz mocniejszego uwierzytelniania. |
| Karty 125 kHz | Brak | Inna częstotliwość, więc RC522 ich po prostu nie obsłuży. |
| Telefon jako tag NFC | Brak lub bardzo ograniczona | Nie traktuję RC522 jako czytnika do pełnego NFC z telefonami. |
Najważniejsza uwaga dotyczy bezpieczeństwa. UID karty nie jest dobrym zabezpieczeniem samym w sobie, bo w niektórych przypadkach można go sklonować albo zmienić. Do tego biblioteka wspiera tylko starszy mechanizm Crypto1, który nie daje poziomu bezpieczeństwa, jakiego oczekuje się dziś w systemach dostępowych. Jeśli robisz prostą identyfikację w projekcie edukacyjnym, to wystarczy. Jeśli projekt ma sterować drzwiami, płatnościami albo czymś, co ma realną wagę, sam UID to za mało.
Właśnie dlatego ostatni krok to nie tylko pytanie „czy działa”, ale też „czy to w ogóle jest właściwy czytnik do tego zadania”.
Kiedy RC522 wystarczy, a kiedy lepiej wybrać coś innego
RC522 ma sens wtedy, gdy budujesz tani, prosty i edukacyjny projekt: rejestr wejść, prototyp zamka, demo na zajęciach, licznik obecności albo ćwiczenie z magistrali SPI. W takich scenariuszach liczą się niski próg wejścia, duża dostępność przykładów i szybki efekt. To właśnie dlatego ten moduł nadal jest tak popularny w zestawach startowych.
Nie wybieram go natomiast do projektów, które mają rozumieć telefony NFC, wspierać szerszy zestaw kart albo oprzeć bezpieczeństwo na czymś mocniejszym niż prosty odczyt UID. NXP oznacza MFRC522 jako układ niewskazany do nowych projektów, więc jeśli zaczynasz rozwiązanie od zera i myślisz długofalowo, rozsądnie jest porównać też nowsze czytniki. W praktyce najczęściej robi to różnicę tam, gdzie liczy się większa elastyczność, a nie tylko uruchomienie pierwszego skanu.
Ja patrzę na RC522 jak na bardzo użyteczne narzędzie do nauki komunikacji i do lekkich zastosowań, ale nie jak na uniwersalne centrum RFID. Taka ocena jest uczciwsza niż obiecywanie, że wystarczy do wszystkiego.
Trzy decyzje, które oszczędzają najwięcej czasu przy pierwszym projekcie
Jeśli miałbym zostawić tylko kilka praktycznych wskazówek, zacząłbym od tych, które najczęściej skracają drogę do działającego prototypu. Po pierwsze, testuję zestaw na jednym, sprawdzonym tagu MIFARE Classic, zamiast od razu mieszać różne karty i zakładać, że problem jest po stronie kodu. Po drugie, uruchamiam układ na krótkich przewodach i bez dodatkowych urządzeń na magistrali, żeby odsiać błędy mechaniczne. Po trzecie, przy pierwszych testach nie wykorzystuję żadnych zaawansowanych funkcji, tylko sam odczyt UID i prostą odpowiedź w serial monitorze.
Gdy już to działa, dopiero wtedy dokładam kolejne elementy: logikę dostępu, zapis danych, integrację z przekaźnikiem albo obsługę wielu czytników. To podejście jest mniej efektowne niż „wszystko naraz”, ale w praktyce daje dużo lepszy wynik. I właśnie tak podchodzę do RC522 w Arduino: najpierw stabilna komunikacja, potem funkcje, a na końcu dopiero rozbudowa projektu.
