Moduł GPS - Jak podłączyć, odczytać dane i uniknąć błędów?

Taki odbiornik, często opisywany w katalogach jako gps module, daje nie tylko współrzędne, ale też strumień danych, który trzeba poprawnie odebrać, zasilić i zinterpretować. W praktyce największą różnicę robi nie sam chipset, lecz interfejs komunikacyjny, poziomy logiczne, format ramek i to, czy moduł ma pracować z mikrokontrolerem, Raspberry Pi, czy komputerem. Pokażę tu, jak dobrać połączenie, odczytać dane i uniknąć błędów, które najczęściej psują działający na papierze projekt.

Co właściwie wysyła odbiornik GPS

Najprostszy obraz jest taki: moduł odbiera sygnały z satelitów, ale do układu nadrzędnego wysyła już gotowe komunikaty. Najczęściej są to linie NMEA 0183, czyli tekstowe ramki przesyłane po łączu szeregowym; oficjalny standard opisuje model jednego nadajnika i wielu odbiorników, a klasyczny wariant pracuje z szybkością 4800 b/s. Spotyka się też szybszą odmianę NMEA 0183-HS oraz protokoły binarne producentów, na przykład UBX, które są wygodniejsze, gdy chcesz precyzyjniej konfigurować urządzenie albo czytać dane bez parsowania długich tekstów.

Ja zwykle traktuję NMEA jako dobry punkt startu: jest czytelne, łatwe do podejrzenia w terminalu i wystarcza do szybkich testów. Jeśli jednak aplikacja ma działać stabilnie przez dłuższy czas, lepiej od razu ograniczyć liczbę wysyłanych ramek do tych, których naprawdę używasz, zamiast czytać cały strumień „na wszelki wypadek”.

W praktyce najbardziej przydają się zwykle komunikaty o pozycji, czasie, prędkości i jakości fixa, a nie każdy możliwy rekord diagnostyczny. Gdy wiadomo już, co płynie z modułu, można sensownie wybrać sam kanał transmisji.

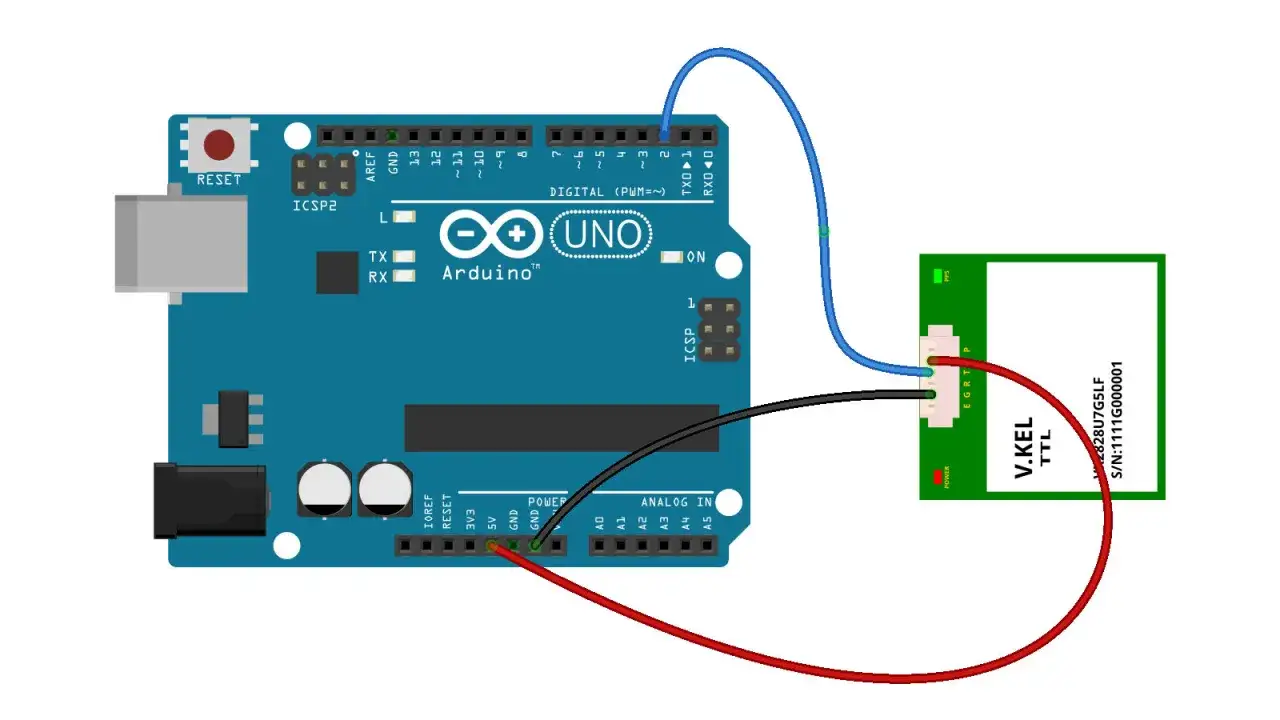

Jakie interfejsy komunikacyjne spotkasz najczęściej

Nie każdy moduł wystawia wszystkie interfejsy, ale w tej klasie urządzeń najczęściej spotkasz kilka wariantów na tych samych wyprowadzeniach. To ważne, bo NMEA 0183 nie jest osobnym „złączem” ani osobnym przewodem, tylko formatem danych, który najczęściej leci po UART.

W niektórych modułach te same piny można przełączyć między trybami pracy, więc jedna płytka obsługuje UART + I2C albo SPI. To wygodne, ale łatwo się na tym potknąć, jeśli najpierw patrzysz na schemat, a dopiero później na dokumentację konkretnej wersji modułu.

Jeśli miałbym wskazać jedną praktyczną regułę, powiedziałbym tak: UART wygrywa, kiedy chcesz po prostu zacząć pracować, a SPI lub I2C przydają się wtedy, gdy projekt zaczyna mieć realne ograniczenia sprzętowe. Z tego miejsca naturalnie przechodzimy do pytania, jak dobrać interfejs do konkretnej platformy.

Jak dobrać interfejs do mikrokontrolera, Raspberry Pi i komputera

W moich projektach UART najczęściej wygrywa nie dlatego, że jest „najlepszy”, tylko dlatego, że jest najmniej kapryśny. Jeśli odbiornik ma po prostu dostarczać pozycję raz na sekundę lub kilka razy na sekundę, nie ma sensu komplikować architektury tylko po to, żeby użyć bardziej egzotycznej magistrali.

• Mikrokontroler z małą liczbą pinów: I2C bywa kuszące, ale jeśli masz wolny port szeregowy, UART jest zwykle prostszy do uruchomienia i diagnozy.
• Projekt z większym ruchem danych: SPI ma sens, gdy chcesz szybciej odczytywać konfigurację lub pracować z większą liczbą komunikatów bez ciągłego czekania na transmisję.
• Raspberry Pi i inne SBC: UART albo USB są najwygodniejsze, bo łatwo je sprawdzić z poziomu systemu i debugować bez dodatkowych warstw pośrednich.
• Komputer stacjonarny lub laptop: USB jest najprostsze, bo eliminuje potrzebę konwertera TTL-USB i upraszcza testy.
• Precyzyjny czas: jeśli aplikacja ma znacznikować zdarzenia, wybierz moduł z wyjściem PPS i osobnym wejściem do przechwytywania impulsu.

Jeżeli masz wątpliwość, od którego interfejsu zacząć, ja zaczynam od tego, który da się najszybciej podejrzeć w terminalu. Gdy na ekranie widzisz poprawne linie z czasem i pozycją, resztę można dopracować później bez zgadywania, czy problem leży w radiu, kablu, czy w programie.

Sam wybór interfejsu jeszcze nie rozstrzyga projektu. Trzeba dopasować go do zasilania, poziomów logicznych i warunków pracy anteny, bo właśnie tam zwykle kryją się najdroższe pomyłki.

Na co uważać przy zasilaniu, poziomach logicznych i antenie

Wiele odbiorników pracuje na poziomach 3.3 V, a nie na 5 V, więc podłączenie ich bez sprawdzenia tolerancji wejść to proszenie się o kłopoty. W praktyce warto założyć, że każdy sygnał trzeba zweryfikować w nocie katalogowej, zwłaszcza jeśli pracujesz z Arduino, starszym mikrokontrolerem albo tanim konwerterem poziomów.

Drugi temat to zasilanie. W niektórych modułach klasy NEO-M9N zasilanie główne mieści się w zakresie 2.7-3.6 V, a chwilowy pobór prądu może sięgać około 100 mA. To oznacza, że układ zasilania nie powinien być „na styk” i nie warto dodawać przypadkowych rezystorów szeregowych tylko po to, żeby coś uprościć na płytce stykowej.

• Wspólna masa: bez niej dane szeregowe mogą wyglądać losowo, mimo że moduł jest poprawnie zasilony.
• Odporność na piki prądowe: przy starcie i po wyjściu z trybu podtrzymania odbiornik potrafi chwilowo żądać więcej prądu, niż wynikałoby to z samego „spoczynkowego” opisu w dokumentacji.
• Podtrzymanie backupu: wejście V_BCKP pomaga zachować czas i dane pomocnicze, więc po krótkiej przerwie w zasilaniu urządzenie szybciej wraca do pracy.
• Antenna: pasywna lub aktywna wymaga innego podejścia, a zły układ masy albo złe ekranowanie potrafią zabić odbiór bardziej niż brak programowych poprawek.
• Zakłócenia: trzymaj antenę z dala od przetwornic impulsowych, szybkich magistral i głośnych linii zasilania.

Jeśli używasz aktywnej anteny, sprawdź też, czy moduł zapewnia odpowiednie zasilanie lub bias dla toru RF. To nie jest detal kosmetyczny; przy złym dopasowaniu anteny odbiornik „działa”, ale fix pojawia się wolniej, bywa niestabilny i znacznie gorzej trzyma pozycję.

Gdy sprzęt jest już stabilny, dopiero wtedy widać różnicę między poprawnym odczytem a chaotycznym strumieniem znaków. Następny krok to więc nie „więcej kodu”, tylko rozsądne czytanie ramek i ograniczenie typowych błędów integracji.

Jak czytać dane i nie zgubić się w strumieniu ramek

NMEA jest wygodne, ale łatwo je źle obsłużyć. Linie zaczynają się od znaku `$`, zawierają pola rozdzielone przecinkami i zwykle kończą się sumą kontrolną, więc parser powinien sprawdzać poprawność, zamiast bezrefleksyjnie ufać każdemu znakowi, który wpadnie do bufora.

Ja zwykle wybieram tylko kilka zdań, które są faktycznie potrzebne. Jeśli aplikacja ma po prostu pokazać pozycję, wystarczą najczęściej komunikaty o położeniu, czasie i statusie fixa; pozostałe można wyłączyć, żeby nie zapychać łącza i nie marnować czasu procesora.

• Nie zgaduj prędkości transmisji: jeśli odbiornik nie odpowiada, pierwsze pytanie brzmi „czy baud rate jest poprawny?”, a nie „czy moduł jest uszkodzony?”.
• Nie blokuj pętli głównej: przy wolniejszym MCU łatwo zgubić znaki, jeśli kod za długo robi coś innego niż odbiór danych.
• Nie czytaj wszystkiego naraz: większa liczba ramek nie daje lepszej pozycji, tylko większy chaos w logach.
• Nie myl czasu ramki z czasem satelitarnym: jeśli potrzebujesz precyzyjnego timestampu, użyj TIMEPULSE, a nie tylko znaku czasu z tekstu NMEA.
• Nie zakładaj fixa od razu: po starcie odbiornik potrzebuje chwili na zebranie efemeryd i ustabilizowanie pomiaru.

W praktyce najbardziej pomaga połączenie dwóch rzeczy: lekkiego parsera oraz sensownego filtrowania komunikatów w samym module. Jeśli protokół binarny producenta daje ci mniej narzutu, tym lepiej, ale tylko wtedy, gdy faktycznie wykorzystasz jego możliwości i nie utkniesz na etapie konfiguracji.

Jest jeszcze jedna rzecz, o której często się zapomina: interfejs nie poprawi jakości odbioru satelitów. Jeśli radio i antena są słabe, najładniejszy parser niczego nie uratuje.

Co sprawdzam przed wyborem modułu do własnego projektu

Przed zakupem patrzę nie na marketing, tylko na zestaw bardzo przyziemnych cech. W projekcie komunikacyjnym liczy się przede wszystkim to, czy moduł da się łatwo uruchomić, czy dokumentacja jasno opisuje piny i czy można ograniczyć dane do tych naprawdę potrzebnych.

• Poziomy napięć: czy wejścia i wyjścia są zgodne z twoim mikrokontrolerem bez dodatkowych sztuczek.
• Obsługiwane interfejsy: czy masz UART, I2C, SPI albo USB, a nie tylko jedno rozwiązanie, które akurat nie pasuje do projektu.
• Wyjście PPS: jeśli zależy ci na czasie, to wyjście 1 PPS robi większą różnicę niż kolejny komunikat diagnostyczny.
• Backup supply: jeśli urządzenie ma się szybko budzić po odcięciu zasilania, wejście podtrzymania jest naprawdę przydatne.
• Typ anteny: czy projekt zakłada antenę pasywną, czy potrzebujesz aktywnej i odpowiedniego zasilania toru RF.
• Możliwość konfiguracji: czy da się wyłączyć zbędne ramki, zmienić częstotliwość odświeżania i ustawić sensowny format wyjścia.

Jeżeli potrzebujesz tylko prostego odczytu pozycji, nie komplikuj konstrukcji i wybierz moduł z dobrze opisaną komunikacją szeregową. Jeśli natomiast projekt ma pracować w trudniejszych warunkach, z dokładnym czasem lub większą liczbą danych, lepiej od razu szukać odbiornika z wyjściem PPS, porządną dokumentacją i interfejsem, który nie będzie blokował dalszego rozwoju systemu.

W praktyce to właśnie te detale decydują, czy odbiornik GPS stanie się stabilnym elementem projektu, czy źródłem ciągłych poprawek. Ja zawsze zaczynam od prostego połączenia, sprawdzam dane na poziomie ramek, a dopiero potem dopracowuję antenę, zasilanie i synchronizację czasu.
