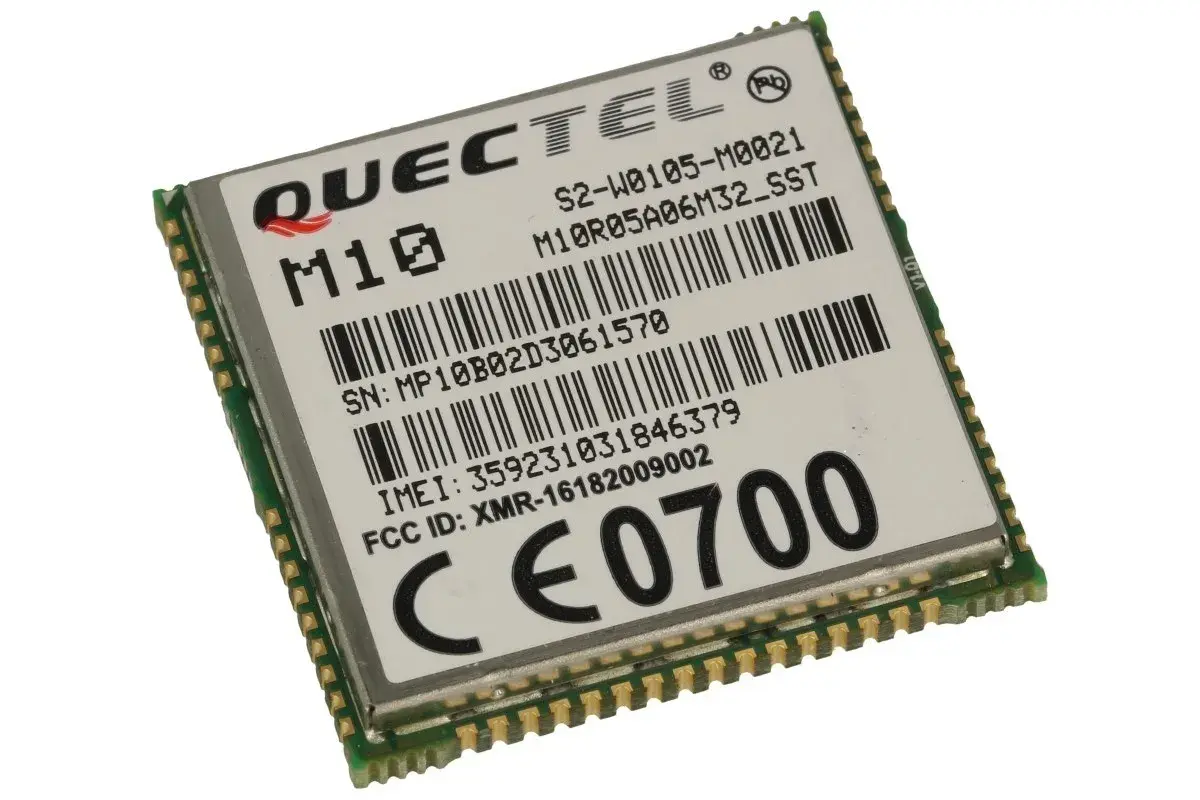

Moduł Quectel M10 to klasyczny moduł GSM/GPRS, który nadal bywa wybierany do prostych systemów telemetrii, sterowania i powiadomień SMS. W praktyce jego powodzenie zależy nie tyle od samej warstwy radiowej, ile od poprawnego podłączenia UART-a, dopasowania poziomów logicznych i sensownego prowadzenia SIM oraz anteny. W projektach wdrożeniowych zawsze patrzę też na zasilanie i sygnały statusowe, bo to one najszybciej pokazują, czy integracja jest naprawdę stabilna.
Najkrótsza droga do poprawnej integracji zaczyna się od portu szeregowego i kończy na RF
- Główny port szeregowy obsługuje komendy AT, transmisję danych GPRS i sprzętową kontrolę przepływu.
- Port debugowy służy wyłącznie do diagnostyki, a port szeregowy 3 pracuje tylko z komendami AT.
- Interfejsy cyfrowe odnoszą się do poziomu VDD_EXT = 2,8 V, więc 3,3 V i 5 V wymagają dopasowania.
- Sygnały STATUS, NETLIGHT i RI naprawdę pomagają w diagnozie, zamiast zgadywać stan modułu.
- SIM i antena są częścią interfejsu, nie dodatkiem, a ich prowadzenie wpływa na stabilność całego układu.
Jakie interfejsy daje moduł i do czego je użyć
Patrzę na ten moduł jak na zestaw kilku oddzielnych torów: jeden odpowiada za komunikację z hostem, drugi za diagnostykę, kolejne za SIM, antenę, sygnały statusowe i proste wejścia/wyjścia. To ważne, bo w praktyce nie każdy pin ma taki sam ciężar projektowy. Jeśli zignorujesz tę różnicę, łatwo skończyć z płytką, która „powinna działać”, ale nie przechodzi pierwszych testów.
| Interfejs | Po co jest | Na co uważać |
|---|---|---|
| Główny UART | Komendy AT, transmisja danych GPRS, sprzętowa kontrola przepływu | Domyślny autobauding i sposób startu trzeba ustawić świadomie |
| Port debugowy | Diagnostyka software’owa | Nie jest przeznaczony do normalnej pracy aplikacji |
| Port szeregowy 3 | Tylko komendy AT | Nie obsługuje danych GPRS ani multiplexingu |
| GPIO i funkcje pomocnicze | Sterowanie, detekcja, klawiatura, dodatkowe wyjścia | Część funkcji wymaga konfiguracji lub specjalnego firmware |
| SIM | Obsługa karty i wykrywanie obecności | Napięcie, ESD i layout mają realne znaczenie |
| RF_ANT | Połączenie z anteną GSM | Ścieżka ma być bliska 50 Ω, a tor RF powinien być krótki i czysty |
Na poziomie sieciowym moduł obsługuje GPRS z transferem do 85,6 kbps w obu kierunkach, więc w takich projektach liczy się bardziej stabilność niż imponująca przepustowość. Z tego powodu ja zaczynam od porządnego portu szeregowego i sensownego zasilania, a dopiero później dokładam wygodę w postaci dodatkowych linii i sygnałów pomocniczych. Żeby wykorzystać to bez problemów, trzeba najpierw dobrze ustawić sam port szeregowy i jego tryb pracy.
UART w module i ustawienia, które najczęściej przesądzają o sukcesie
Główny port szeregowy ma 7 linii: TXD, RXD, RTS, CTS, DTR, DCD i RI. To nie jest ozdobnik w dokumentacji, tylko realny zestaw, który pozwala prowadzić komendy AT, transmisję danych GPRS, a w razie potrzeby także kontrolę przepływu i sygnały zdarzeń. Ja zwykle traktuję RTS/CTS jako ubezpieczenie projektu: jeśli planujesz większy ruch połączeniowy albo intensywną obsługę URC, warto je wyprowadzić od razu.
| Parametr | Zalecenie | Dlaczego to ma znaczenie |
|---|---|---|
| Tryb startu | Autobauding tylko wtedy, gdy naprawdę jest potrzebny | Po starcie łatwiej przejść na stałą prędkość i uniknąć niepewności |
| Format ramek | 8N1 | To ustawienie zgodne z fabryczną konfiguracją portu |
| Prędkość | 75 do 115200 bps | W praktyce najczęściej kończy się na 9600, 115200 albo trybie autobaudingu |
| Kontrola przepływu | RTS/CTS, jeśli ma być więcej danych lub URC | Mniej ryzyka, że host nie nadąży za ruchem z modułu |
| Start komunikacji | Pierwsze AT po 2-3 sekundach od zasilenia |
Moduł potrzebuje chwili na uruchomienie i rozpoznanie prędkości hosta |
Najczęstszy błąd widzę przy autobaudingu. Moduł startuje w trybie automatycznego wykrywania prędkości, więc po włączeniu zasilania nie trzeba od razu oczekiwać klasycznego komunikatu „RDY”. W praktyce wysyłam pierwsze AT dopiero po 2-3 sekundach od zasilenia, a jeśli moduł nie odpowiada, powtarzam tę samą ramkę zgodnie z zaleceniami z dokumentacji, aż pojawi się OK. Dopiero potem ustawiam stałą prędkość i zapisuję ją do pamięci, zamiast liczyć na to, że wszystko „samo się dogada”.
Warto też pamiętać o dwóch ograniczeniach. Po pierwsze, przy autobaudingu host musi mówić 8N1, bez kombinowania z nietypowym formatem ramek. Po drugie, przy takim trybie każdy URC, czyli automatyczny komunikat z modułu, może zostać zgubiony, jeśli host nie zdąży się zsynchronizować. Jeśli aplikacja ma reagować na zdarzenia bez opóźnień, lepiej szybciej przejść na stały baud rate.
Jeśli potrzebujesz osobnej ścieżki do poleceń AT, ale bez transmisji danych, port szeregowy 3 bywa wygodny. Gdy jednak projekt ma przepuszczać ruch pakietowy albo ma działać jako modem, główny UART pozostaje właściwym wyborem. Sama szybkość transmisji nie wystarczy, jeśli poziomy logiczne nie są dopasowane do reszty układu.
Poziomy logiczne, które trzeba dopasować do mikrokontrolera
Interfejs cyfrowy modułu odnosi się do VDD_EXT = 2,8 V, więc nie zakładam, że 3,3 V albo tym bardziej 5 V można podać „wprost”. W praktyce najbezpieczniej traktować stronę modułu jako układ 2,8-woltowy i dopiero potem dobrać dzielnik albo translator poziomów. To drobiazg, który potrafi zdecydować o tym, czy komunikacja będzie powtarzalna przez miesiące, czy tylko na jednym egzemplarzu testowym.
| Host | Rekomendacja | Komentarz praktyczny |
|---|---|---|
| 2,8 V | Bezpośrednie połączenie jest najbliższe założeniom modułu | Najmniej elementów po drodze, najmniej ryzyka |
| 3,3 V | Dzielnik rezystorowy lub translator | Dopasowanie poziomu jest bezpieczniejsze niż podłączanie „na styk” |
| 5 V | Translator poziomów jest obowiązkowy | To nie jest miejsce na eksperymenty z odpornością wejść |
Jeżeli używam prostego połączenia z MCU, to na linii z hosta do modułu staram się ograniczyć napięcie do bezpiecznego zakresu, a stronę powrotną sprawdzam względem progu wejściowego mikrokontrolera. W praktyce dokumentacja podpowiada też, że poziom module-side translatora można zasilać z VDD_EXT, co upraszcza dobór elementów. Dla linii GPIO warto pamiętać o ograniczeniu wydajności prądowej do około 4 mA i o tym, że nie każda funkcja jest aktywna bez wcześniejszej konfiguracji przez AT+QGPIO.
W tym miejscu pojawia się jeszcze jedna rzecz, którą początkujący często pomijają: nie wszystkie „ładnie opisane” piny są od razu użyteczne. Część funkcji pomocniczych, jak rozbudowana klawiatura czy wybrane wyjścia, bywa zależna od firmware’u albo od tego, czy dana linia nie została już przejęta przez inną rolę. Jeśli projekt ma trafić do produkcji, sprawdzam to wcześniej, a nie po zamówieniu PCB. Gdy warstwa elektryczna jest bezpieczna, dopiero wtedy ma sens interpretowanie sygnałów pomocniczych.
Sygnały statusu i sterowania, z których warto korzystać
Tu najwięcej daje praktyka, nie teoria. STATUS mówi mi, czy moduł faktycznie się uruchomił, NETLIGHT pokazuje stan sieci i transmisji, a RI potrafi obudzić mikrokontroler, kiedy przychodzi SMS albo inne zdarzenie URC. To są sygnały, które pozwalają zbudować prostą, ale czytelną diagnostykę bez ciągłego odpytywania modułu.
| Sygnał | Znaczenie | Jak ja go wykorzystuję |
|---|---|---|
| PWRKEY | Włącza moduł po ściągnięciu do stanu niskiego | Używam drivera typu open collector i puszczam pin dopiero po pojawieniu się STATUS |
| STATUS | Informuje o stanie pracy modułu | Podpinam do LED albo wejścia MCU, żeby nie zgadywać, czy układ żyje |
| NETLIGHT | Sygnalizacja sieci i aktywności GPRS | Dobry wskaźnik na etapie testów terenowych |
| RI | Powiadomienie o URC, SMS lub zdarzeniu połączenia, zwykle krótkim impulsem około 120 ms | Przydatny do wybudzania logiki z niskiego poboru mocy |
| DTR / DCD | Sygnały terminala i nośnej danych | Pomagają w aplikacjach, które przełączają tryby oszczędzania energii |
NETLIGHT ma przy tym bardzo czytelne wzorce migania: wyłączony oznacza brak pracy modułu, impuls 64 ms on / 800 ms off brak synchronizacji z siecią, 64 ms on / 2000 ms off synchronizację z siecią, a 64 ms on / 600 ms off aktywną transmisję GPRS. To banalna rzecz, ale w warsztacie daje szybszą odpowiedź niż pięć kolejnych komend AT.
Przy włączaniu i wyłączaniu zachowuję jeszcze jedną zasadę: EMERG_OFF zostawiam na sytuacje awaryjne. Dokumentacja ostrzega wprost, że ten pin może prowadzić do utraty danych w pamięci flash, więc jeśli tylko mogę, wyłączam system przez PWRKEY albo komendę AT. Przy restarcie czekam też co najmniej 500 ms po wykryciu niskiego poziomu STATUS, zanim ponownie ściągnę PWRKEY. To brzmi ostrożnie, ale właśnie taka ostrożność rozróżnia prototyp od układu, któremu można zaufać w terenie.
Kiedy sygnały statusowe działają poprawnie, zostają już tylko dwa krytyczne elementy: karta SIM i tor antenowy. Na tych dwóch punktach potyka się zaskakująco dużo pozornie dobrze przygotowanych projektów.
SIM i antena, czyli dwie części interfejsu, których nie wolno potraktować po macoszemu
SIM nie jest wyłącznie koszykiem na kartę. Moduł zasila ją napięciem wybieranym programowo, z automatyczną detekcją 3,0 V ±10% i 1,8 V ±10%, a maksymalny prąd zasilania jest rzędu 10 mA. W praktyce oznacza to, że ścieżki powinny być krótkie, a ochrona przed ESD ma tu realną wartość, bo to właśnie karta SIM bywa pierwszym miejscem, w którym układ „dostaje po głowie”.
Na referencyjnych schematach pojawiają się zarówno gniazda 6-pinowe, jak i 8-pinowe, ale ważniejsze od samego wariantu jest to, jak prowadzisz sygnały i ochronę ESD. W dokumentacji znajdziesz też niewielkie rezystory szeregowe rzędu 22 Ω na liniach SIM, i ja traktuję je jako minimum, nie ozdobnik. Jeśli nie potrzebujesz detekcji obecności karty, SIM_PRESENCE zostawiam otwarty, zamiast wymuszać funkcję, która tylko komplikuje layout.
| Obszar | Co robię | Czego unikam |
|---|---|---|
| SIM_VDD, SIM_CLK, SIM_DATA, SIM_RST | Prowadzę ścieżki krótko i dodaję ochronę ESD | Długich, równoległych odcinków i przypadkowych pętli masy |
| SIM_PRESENCE | Używam tylko wtedy, gdy naprawdę potrzebuję detekcji obecności | Wymuszania funkcji, której nie przewidział projekt gniazda |
| RF_ANT | Prowadzę linię jak tor 50 Ω i pilnuję masy | Załamań, zwężeń i trasowania obok agresywnych sygnałów cyfrowych |
| Złącze antenowe | Sprawdzam jakość lutowania i dopasowanie mechaniczne | Luźnych połączeń, które obniżają czułość i moc nadawania |
Tor RF jest równie czuły. Pin antenowy ma impedancję 50 Ω, więc ścieżka na PCB powinna trzymać się tej wartości możliwie blisko, a dodatkowe straty nie powinny przekraczać mniej więcej 1 dB dla GSM850/EGSM900 i 1,5 dB dla DCS1800/PCS1900. Jeśli połączenie anteny jest poprowadzone byle jak, spadek jakości nie pojawia się w formie eleganckiego błędu. Pojawia się jako losowe rozłączenia, słabsze odpowiedzi na SMS albo niestabilny uplink.
Ja zwykle zaczynam od bardzo prostego założenia: zanim uruchomię aplikację, sprawdzam tylko trzy rzeczy na tym etapie łańcucha. Czy SIM jest poprawnie zasilona, czy antena ma sensowny tor i czy modem widzi sieć. To zwykle wystarcza, żeby odróżnić problem radiowy od błędu firmware’u. Z takim zestawem zasad ostatni etap sprowadza się do krótkiej listy testów, które wykonuję przed uznaniem integracji za gotową.
Co sprawdzam przed pierwszym testem, żeby uniknąć powrotu do płytki
Na tym etapie nie szukam już fajerwerków. Szukam przewidywalności. Jeśli układ ma przejść od biurka do prawdziwej aplikacji, to przed pierwszym testem odhaczam kilka prostych rzeczy i robię to zawsze w tej samej kolejności.
- Sprawdzam zasilanie VBAT i pilnuję zakresu 3,4-4,5 V, bo burst prądowy może sięgać około 1,8 A.
- Upewniam się, że naprawdę używam głównego UART-a, a nie portu debugowego albo portu szeregowego 3.
- Ustalam, czy chcę zostać przy autobaudingu, czy od razu przechodzę na stałą prędkość transmisji.
- Testuję najpierw
AT, potem odczyt napięcia przezAT+CBC, a dopiero później resztę funkcji. - Weryfikuję
STATUSiNETLIGHT, żeby widzieć stan modułu bez zgadywania. - Uruchamiam SIM, rejestrację w sieci i dopiero na końcu dokładam transmisję danych oraz wyjścia pomocnicze.
- Jeśli korzystam z GPIO, sprawdzam konfigurację przez
AT+QGPIOzanim zacznę oceniać działanie aplikacji. - Nie zakładam, że funkcje takie jak LIGHT_MOS albo rozbudowana klawiatura zadziałają bez specjalnego firmware.
W dobrze zrobionej integracji M10 jest przewidywalny: odpowiada na komendy AT, sygnalizuje stan sieci i nie wymaga zgadywania, co akurat poszło nie tak. Jeśli coś nadal się sypie, ja w pierwszej kolejności wracam do zasilania, poziomów logicznych i toru RF, bo to właśnie tam leży większość problemów, a nie w samym module.
