Transponder RFID to niewielki element, który odpowiada na zapytanie radiowe czytnika i pozwala identyfikować obiekty bez kabla, bez kontaktu wzrokowego i zwykle bez konieczności zasilania własną baterią. W praktyce najważniejsze są tu trzy rzeczy: sposób komunikacji, pasmo pracy i to, jak cały układ da się wpiąć w urządzenie nadrzędne. Poniżej rozkładam temat na czynniki pierwsze: od zasady działania, przez rodzaje znaczników, aż po błędy wdrożeniowe, które najczęściej psują projekt.
Najważniejsze rzeczy, które trzeba wiedzieć o RFID
- Znacznik RFID odpowiada na zapytanie czytnika, a nie „nadaje sam z siebie” jak klasyczne radio.
- Najczęściej spotkasz rozwiązania pasywne, które biorą energię z pola czytnika, oraz aktywne z własnym zasilaniem.
- W Polsce i w UE systemy UHF pracują zwykle w paśmie 865-868 MHz, a HF/NFC w 13,56 MHz.
- Wybór nie sprowadza się do nazwy tagu. Liczą się zasięg, środowisko pracy, liczba odczytów i interfejs do hosta.
- RFID dobrze sprawdza się w kontroli dostępu, logistyce, identyfikacji zasobów i automatyzacji procesów.
- Najczęstszy błąd to projektowanie tylko pod tag, bez testu anteny, otoczenia i całej ścieżki komunikacji.
Jak działa transponder RFID w praktyce
W najprostszym ujęciu system składa się z dwóch stron: czytnika, który wysyła zapytanie radiowe, i transpondera, który na to zapytanie odpowiada. Odpowiedź nie zawsze oznacza aktywne „nadawanie” w klasycznym sensie. W wielu systemach pasywnych znacznik zmienia sposób odbicia energii wysłanej przez czytnik, czyli korzysta z modulacji wstecznej, a sam nie potrzebuje własnego źródła zasilania.
To rozróżnienie ma duże znaczenie. Jeśli tag jest pasywny, jego zasięg, szybkość i stabilność zależą od tego, jak dobrze czytnik potrafi go „nakarmić” energią z pola radiowego. Jeśli jest aktywny, ma większy zasięg, ale rośnie koszt, gabaryt i potrzeba serwisowania baterii. Z punktu widzenia projektu komunikacyjnego nie kupuje się więc „samego znacznika”, tylko cały kompromis między zasięgiem, poborem mocy i niezawodnością.
W środku takiego układu zwykle siedzi mikrokontroler, niewielka pamięć i antena dostrojona do konkretnego pasma. Często dochodzi też numer identyfikacyjny, obszar danych użytkownika i proste mechanizmy zabezpieczeń. Gdy system ma czytać wiele obiektów naraz, dochodzi jeszcze obsługa kolizji, czyli reguł pozwalających czytnikowi rozdzielić odpowiedzi kilku tagów w jednym polu. To właśnie od tej warstwy zaczyna się realna różnica między prostą demonstracją a działającym wdrożeniem.
Skoro wiadomo już, jak tag odpowiada na zapytanie, warto zobaczyć, czym różnią się warstwy komunikacyjne i dlaczego nie każdy typ sprawdzi się w tym samym scenariuszu.
Jak czytnik rozmawia z tagiem
Najkrócej: czytnik nie tylko odczytuje, ale też tworzy warunki komunikacji. W pasmach LF i HF odbywa się to głównie przez sprzężenie indukcyjne, czyli przez pole magnetyczne w bliskiej odległości. W UHF komunikacja opiera się bardziej na odbiciu fali i pracy w dalszym polu. Dla użytkownika końcowego efekt bywa podobny, ale dla projektanta elektroniki to zupełnie inne światy.
LF i HF działają w bliskim polu
W LF, czyli najczęściej około 125 kHz lub 134,2 kHz, odczyt zwykle odbywa się na krótkim dystansie, często od kilku centymetrów do około 10 cm. Takie rozwiązanie jest mniej efektowne marketingowo, ale bywa bardzo praktyczne, gdy liczy się prostota i odporność na brak idealnego ustawienia. W HF, czyli przy 13,56 MHz, zasięg nadal jest niewielki, lecz komunikacja jest szybsza, a ekosystem znacznie bogatszy. To właśnie tutaj mieszczą się karty zbliżeniowe i większość zastosowań NFC.
W tej klasie ważna jest orientacja anteny, obecność metalu i materiałów o dużej stratności. Ja zawsze testuję taki układ z realnym obiektem, a nie tylko na stole laboratoryjnym, bo plastikowa obudowa i gotowy czytnik potrafią dać zupełnie inne wyniki niż finalna instalacja. To szczególnie ważne przy dostępie do pomieszczeń, identyfikacji narzędzi albo systemach, które mają działać bezbłędnie na co dzień.
UHF działa dalej i szybciej, ale jest bardziej wymagające
W UHF, które w Polsce i w całej UE najczęściej oznacza pasmo 865-868 MHz, da się uzyskać znacznie większy zasięg. W praktyce mówimy często o odczycie z odległości od około 1 do 10 metrów, zależnie od anteny, mocy, polaryzacji i otoczenia. To pasmo świetnie nadaje się do logistyki, magazynu, inwentaryzacji i śledzenia przepływu towaru, bo pozwala czytać wiele tagów szybko i bez kontaktu wzrokowego.
Tu jednak rośnie wrażliwość na środowisko. Metal, ciecz, zbyt gęste upakowanie znaczników i źle dobrana geometria anteny potrafią mocno ograniczyć stabilność. Z tego powodu UHF jest świetne tam, gdzie potrzebna jest skala i szybkość, ale wymaga porządnego projektu radiowego. Różnice w sposobie sprzężenia przekładają się bezpośrednio na to, który wariant warto wybrać, więc przejdźmy do konkretnego porównania.
Jakie są rodzaje transponderów i kiedy wybrać który
Nie ma jednego „lepszego” typu. Jest tylko lepszy do danego zadania. Gdy porównuję RFID w projektach, patrzę najpierw na pasmo, potem na zasilanie, a dopiero później na sam format obudowy. Ten porządek oszczędza sporo rozczarowań.
| Rodzaj | Typowe pasmo | Zasilanie | Typowy zasięg | Najmocniejsza strona | Najczęstsze ograniczenie |
|---|---|---|---|---|---|
| LF | 125 kHz, 134,2 kHz | Pasywne | Kilka cm do ok. 10 cm | Stabilna praca w prostych systemach zbliżeniowych | Niski zasięg i mniejsza przepustowość |
| HF / NFC | 13,56 MHz | Pasywne | Zwykle kilka cm, w specjalnych układach więcej | Dobra integracja z kartami i telefonami | Krótki dystans i podatność na detuning anteny |
| UHF / RAIN RFID | 865-868 MHz w Polsce i UE | Pasywne | Najczęściej 1-10 m | Szybki odczyt wielu tagów i większy zasięg | Wrażliwość na metal, ciecz i orientację tagu |
| Aktywny / BAP | Różne, zależnie od systemu | Własna bateria lub wsparcie baterią | Od kilkunastu do kilkudziesięciu metrów, czasem więcej | Duży zasięg i lepsza niezależność od pola czytnika | Wyższy koszt, serwis baterii, większy rozmiar |
W praktyce NFC traktuję jako najbardziej użytkową odmianę HF. Dobrze działa tam, gdzie telefon albo karta mają „dotknąć i zadziałać” bez komplikowania obsługi. UHF z kolei wygrywa tam, gdzie liczy się skala i automatyzacja, a aktywne rozwiązania zostawiam dla sytuacji, w których zasięg naprawdę jest ważniejszy niż koszt pojedynczego taga.
Gdy już widać różnice między wariantami, sensownie jest przenieść uwagę na zastosowania. To tam najszybciej wychodzi, czy dana technologia faktycznie pomaga, czy tylko dobrze brzmi w specyfikacji.
Gdzie RFID daje największy sens w elektronice i automatyce
Najbardziej lubię te wdrożenia RFID, które rozwiązują zwykły, nudny problem operacyjny. Nie chodzi o efekt „wow”, tylko o to, żeby coś przestało wymagać ręcznego skanowania, przepisywania albo szukania po półkach. Właśnie dlatego ta technologia tak dobrze pasuje do komunikacji i interfejsów w systemach elektronicznych.

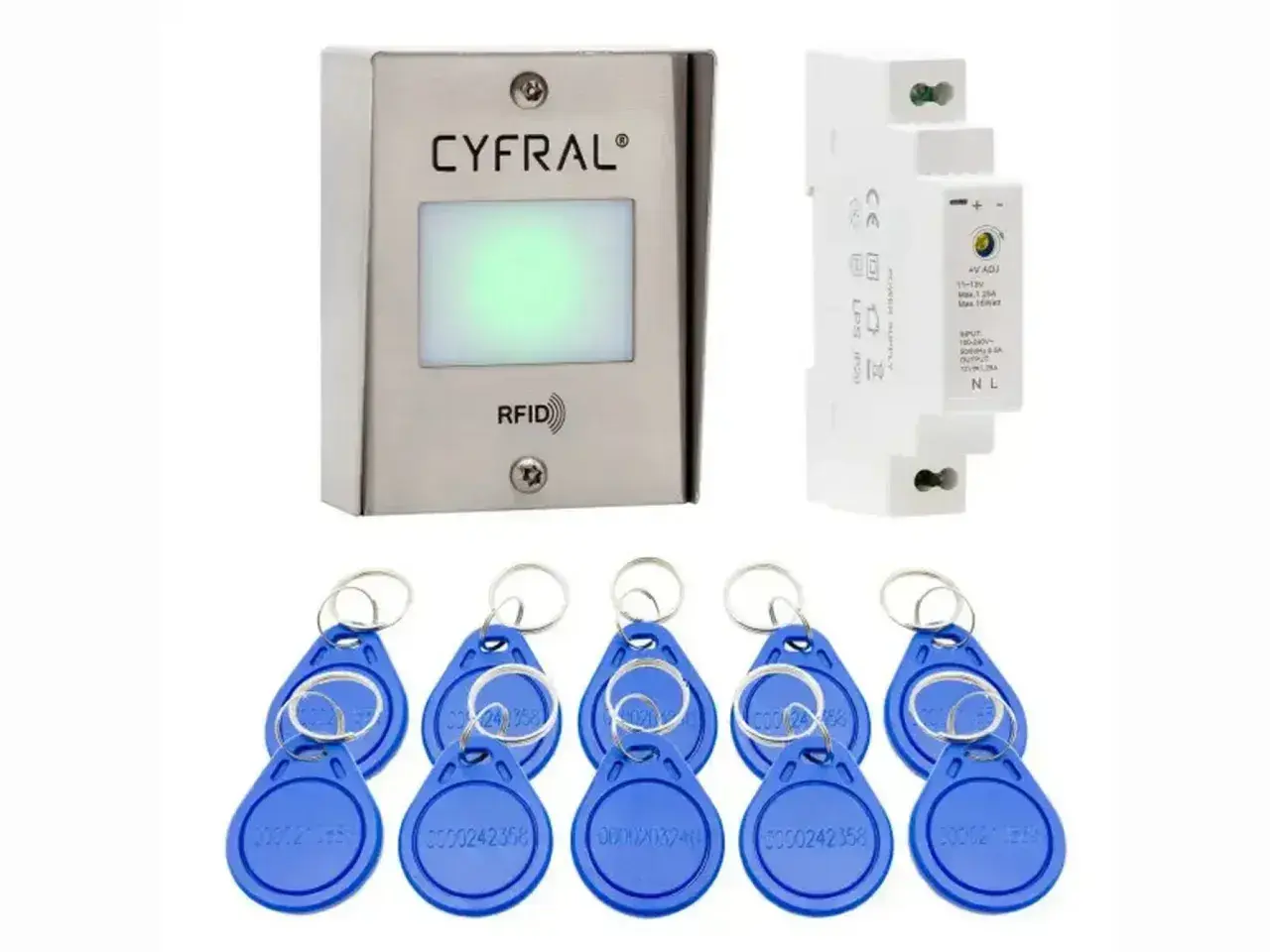

- Kontrola dostępu - karty i breloki przy drzwiach, bramkach i szafach technicznych. Krótki zasięg jest tu zaletą, bo ogranicza przypadkowe odczyty.
- Logistyka i magazyn - UHF pozwala czytać wiele etykiet jednocześnie, bez ustawiania każdej sztuki pod skaner. To przyspiesza inwentaryzację i przyjęcia towaru.
- Identyfikacja narzędzi i zasobów - przydaje się tam, gdzie obiekt ma wracać do obiegu i trzeba wiedzieć, co, kiedy i gdzie było użyte.
- NFC w urządzeniach konsumenckich - parowanie, proste konfigurowanie, szybki dostęp do danych i autoryzacja użytkownika przez telefon.
- Produkcja i traceability - śledzenie półproduktów, partii i stanów magazynowych w trakcie procesu, także wtedy, gdy kod kreskowy byłby za wolny.
W tych zastosowaniach RFID rzadko zastępuje wszystko inne. Częściej uzupełnia kod kreskowy, QR albo zwykłą bazę danych. I to jest zdrowe podejście: technologia ma upraszczać przepływ informacji, a nie wymuszać przebudowę całego procesu. Z tego wynika następne pytanie, czyli jak dobrać rozwiązanie, żeby rzeczywiście pasowało do projektu.
Jak dobrać rozwiązanie do projektu, żeby nie przepłacić
Na etapie doboru nie zaczynam od „jaki tag kupić”, tylko od tego, co ma się wydarzyć na końcu łańcucha komunikacji. Czy system ma tylko odczytać identyfikator, czy też zapisać dane? Czy ma działać z kilku centymetrów, czy z kilku metrów? Czy ma czytać jeden element, czy całą grupę? Te odpowiedzi od razu zawężają wybór.
- Zasięg - jeśli wystarczy kontakt z bliska, HF albo NFC zwykle są prostsze. Jeśli czytasz kartony, palety lub przejazd bramowy, częściej wygrywa UHF.
- Liczba tagów w polu - przy pojedynczym obiekcie system jest prostszy. Przy wielu tagach potrzebujesz antykolizji i lepszej kontroli środowiska radiowego.
- Środowisko - metal, ciecz, zakrzywione powierzchnie i ciasna zabudowa potrafią obniżyć skuteczność bardziej niż sama specyfikacja taga.
- Bezpieczeństwo - jeśli RFID otwiera drzwi albo potwierdza uprawnienia, sam numer UID nie wystarczy. Potrzebujesz mechanizmu uwierzytelniania, a nie tylko identyfikacji.
- Koszt eksploatacji - przy tysiącach sztuk różnica nawet kilkunastu groszy na tagu robi się realna, ale jeszcze ważniejsza bywa trwałość i łatwość odczytu.
Przeczytaj również: LIN w motoryzacji - prosty protokół czy klucz do sukcesu?
Interfejs do mikrokontrolera albo sterownika też ma znaczenie
W praktyce czytnik RFID trzeba jeszcze wpiąć w resztę systemu. Najczęściej spotykam UART i SPI w prototypach opartych na mikrokontrolerze, USB w rozwiązaniach PC i serwisowych, Ethernet w instalacjach rozproszonych oraz Wiegand w klasycznej kontroli dostępu. Dobór interfejsu hosta wpływa na opóźnienia, prostotę firmware i łatwość serwisowania.
| Interfejs hosta | Kiedy go używam | Na co patrzę |
|---|---|---|
| UART | Proste moduły i prototypy na MCU | Prędkość transmisji, długość przewodu, format ramek |
| SPI | Gdy chcę większą kontrolę i niższe opóźnienie | Obsługa przerwań, zasilanie, jakość PCB |
| USB | Połączenie z komputerem lub systemem serwisowym | Stabilność sterowników i sposób raportowania zdarzeń |
| Ethernet | Gdy czytnik ma działać w sieci i raportować centralnie | Adresacja, opóźnienia, bezpieczeństwo i zdalna konfiguracja |
| Wiegand | W tradycyjnej kontroli dostępu | Kompatybilność z istniejącą infrastrukturą |
Jeśli projekt ma być solidny, zawsze sprawdzam też dostępność narzędzi developerskich, bibliotek i wsparcia producenta. Czasem tańszy moduł wygląda dobrze na papierze, ale kosztuje więcej czasu integracji niż porządny zestaw startowy. To prowadzi wprost do drugiej strony tematu: ograniczeń, które zwykle wychodzą dopiero w testach.
Najczęstsze błędy i ograniczenia, które psują wdrożenie
W RFID przegrywa się najczęściej nie na poziomie samego protokołu, tylko na styku fizyki i oczekiwań. Z mojego doświadczenia wynika, że większość problemów powtarza się zaskakująco podobnie.
- Zakładanie, że każdy tag działa tak samo - ten sam czytnik i ten sam typ taga potrafią dać zupełnie różne wyniki przy innej antenie, obudowie albo materiale podłoża.
- Ignorowanie metalowych elementów i cieczy - to klasyczny powód spadku zasięgu. UHF cierpi na tym szczególnie mocno, ale HF też nie jest wolne od problemu.
- Mylenie zasięgu katalogowego z realnym - w folderze łatwo napisać „do 10 m”, ale rzeczywiste warunki często dają połowę tej wartości albo mniej.
- Brak testu wielu tagów naraz - jeśli system ma czytać paletę, nie wystarczy sprawdzić jednego znacznika. Trzeba przetestować kolizje i kierunek odczytu.
- Traktowanie UID jako zabezpieczenia - identyfikator to nie uwierzytelnienie. Do zastosowań krytycznych trzeba warstwy kryptograficznej i kontroli po stronie systemu.
- Niepasujący interfejs hosta - dobrze działający moduł RFID może być trudny w integracji, jeśli firmware lub protokół komunikacyjny nie pasują do reszty urządzenia.
- Brak zgodności z regulacjami pasma - szczególnie przy UHF trzeba pilnować lokalnych ograniczeń częstotliwości i mocy.
Nawet prosty projekt może się tu wyłożyć, jeśli pomija się testy w docelowym środowisku. Dlatego ostatni etap zawsze traktuję jak obowiązkową część prac, a nie formalność. Jeśli to zrobisz dobrze, oszczędzisz sobie poprawek na etapie uruchamiania.
Co sprawdzam przed uruchomieniem czytnika w prawdziwym urządzeniu
Przed wdrożeniem robię krótką, ale bezwzględną listę kontrolną. To nie jest miejsce na domysły. Wystarczy kilka godzin testów w realnym otoczeniu, żeby wychwycić błędy, które później kosztowałyby dni przeróbek.
- Test w docelowej obudowie - plastik, metal i rozmieszczenie elektroniki zmieniają charakterystykę anteny bardziej, niż się wydaje.
- Test orientacji taga - obrót o 90 stopni potrafi obniżyć skuteczność odczytu bardziej niż zmiana mocy nadajnika.
- Test liczby tagów - sprawdzam, czy system zachowuje się poprawnie przy jednym znaczniku, kilku i pełnym obciążeniu.
- Test opóźnień - jeśli czytnik ma sterować zamkiem, bramką albo robotem, opóźnienie musi być przewidywalne, a nie tylko „w miarę szybkie”.
- Test zgodności z hostem - sprawdzam ramki, błędy transmisji, reset urządzenia i zachowanie po utracie zasilania.
- Test serwisowy - późniejsza diagnostyka jest równie ważna jak start. Bez logów i sensownego protokołu integracja szybko robi się uciążliwa.
Jeśli chcesz zbudować prosty, stabilny system, zacznij od gotowego modułu i sprawdzonego taga, a dopiero później przechodź do własnej anteny czy niestandardowej obudowy. Dobrze dobrany układ RFID nie polega na tym, że „coś działa w laboratorium”, tylko na tym, że działa powtarzalnie w miejscu, gdzie ma pracować. I właśnie od tego poziomu warto mierzyć jakość całego rozwiązania.
