RS485 z Arduino to jeden z najpraktyczniejszych sposobów na wyjście poza kabel USB i krótkie połączenia na biurku. W dobrze zrobionym układzie magistrala działa stabilnie na dłuższym przewodzie, znosi zakłócenia i pozwala łączyć kilka urządzeń, ale wymaga poprawnego okablowania, terminacji i sterowania kierunkiem transmisji. W tym artykule pokazuję, jak to ułożyć bez zgadywania i gdzie początkujący najczęściej tracą czas.
Najkrócej: liczy się topologia, kierunek i terminacja
- RS485 to warstwa elektryczna, a nie kompletny protokół. Najczęściej działa pod nią Modbus RTU.
- W praktyce najczęściej używa się half-duplex, czyli jednej pary przewodów, na której urządzenia nadają naprzemiennie.
- Na końcach magistrali zwykle daje się rezystory terminujące 120 Ω, a nie w środku linii.
- Arduino musi kontrolować DE i /RE albo korzystać z biblioteki, która robi to za nie.
- Najczęstsze błędy to zamiana A/B, gwiazda zamiast magistrali, brak wspólnej masy i zbyt wysoki baud rate na zbyt długim kablu.
Na czym polega RS485 w układzie z Arduino
Najważniejsza rzecz, którą lubię porządkować na starcie, jest prosta: RS485 nie opisuje całej komunikacji, tylko warstwę elektryczną. To znaczy, że definiuje sposób przesyłania sygnału po przewodach, ale nie narzuca, jak urządzenia mają się adresować, jak mają wyglądać ramki ani jakie komendy mają wysyłać. Dlatego w praktyce tak często spotyka się tu Modbus RTU albo własny, prosty protokół aplikacyjny.

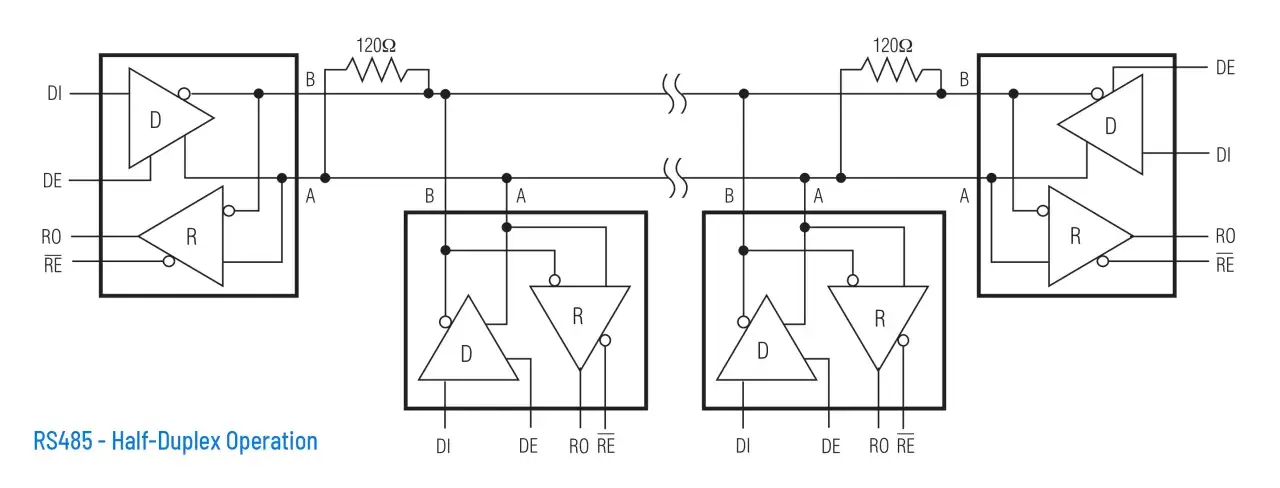

W klasycznych wytycznych RS485 magistrala ma strukturę liniową, a nie gwiazdę. Przewód główny prowadzi się jak autobus, a urządzenia podłącza krótkimi odnogami. To podejście daje odporność na zakłócenia i pozwala pracować na dużo większych odległościach niż zwykły UART TTL. Dla orientacji: przy niskich prędkościach transmisji można mówić o setkach metrów, a przy bardzo wysokich o znacznie krótszych odcinkach. W praktyce im dłuższy kabel, tym bardziej opłaca się zejść z baud rate i zadbać o jakość przewodu.
| Tryb | Co oznacza | Kiedy ma sens |
|---|---|---|
| Half-duplex | Jedna para przewodów, nadawanie i odbiór w różnych momentach | Większość projektów z Arduino, prostsze okablowanie i niższy koszt |
| Full-duplex | Dwie pary przewodów, wysyłanie i odbiór równocześnie | Gdy naprawdę potrzebujesz jednoczesnego ruchu w obu kierunkach i masz cztery żyły do dyspozycji |
W praktyce half-duplex wygrywa prawie zawsze, bo jest prostszy, tańszy i lepiej pasuje do typowych instalacji terenowych. To właśnie dlatego większość poradników i bibliotek Arduino domyślnie zakłada pracę naprzemienną. Z tego przechodzę do sprzętu, bo bez niego nawet najlepszy protokół nie ma po czym płynąć.
Co trzeba podłączyć, żeby magistrala była stabilna
W dobrym zestawie nie chodzi tylko o płytkę Arduino. Potrzebujesz też transceivera, sensownego przewodu i poprawnie ustawionych punktów końcowych magistrali. Jeśli pracujesz na dłuższym kablu, to właśnie te trzy elementy robią największą różnicę. Sam mikrokontroler jest tu tylko nadawcą danych logicznych.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Arduino i UART | Generują dane w logice TTL | Wybieram port szeregowy, który nie koliduje z USB i debugiem |
| Transceiver lub shield | Przekształca sygnał TTL na różnicowy A/B | Sprawdzam zgodność napięcia, piny DE oraz /RE i typ układu |
| Skrętka | Przenosi sygnał różnicowy i tłumi zakłócenia | Unikam luźnych przewodów prototypowych na dłuższych odcinkach |
| Rezystory terminujące | Gaszą odbicia sygnału na końcach linii | Stosuję je tylko na dwóch fizycznych końcach magistrali, zwykle 120 Ω |
| Wspólna masa | Stabilizuje punkt odniesienia między urządzeniami | Łączę GND tam, gdzie instalacja tego wymaga, zamiast liczyć wyłącznie na samą parę różnicową |
Praktyczna uwaga, która oszczędza sporo nerwów: jeśli producent modułu inaczej oznacza A i B niż druga strona, komunikacja może milczeć mimo poprawnego zasilania. W takim przypadku najpierw sprawdzam dokumentację i dopiero potem, jeśli trzeba, zamieniam parę przewodów. To jest prostsze niż rozbieranie całej magistrali.
Warto też pamiętać o topologii. RS485 lubi linię z krótkimi odgałęzieniami. Gwiazda, rozgałęzienia „na pająka” i przypadkowe łączenie wielu modułów na płytce stykowej zwykle kończą się odbiciami i losowymi błędami. Z tego powodu przechodzę teraz do sterowania kierunkiem transmisji, bo to drugi punkt, na którym często rozjeżdża się cały projekt.
Jak ustawić kierunek transmisji w praktyce
W half-duplexie transceiver nie może jednocześnie nadawać i odbierać w tym samym czasie. Dlatego moduły mają zwykle piny DE i /RE: pierwszy włącza nadajnik, drugi aktywuje odbiornik, gdy jest w stanie niskim. Jeśli nie przełączysz ich poprawnie, magistrala będzie zajęta za długo albo Arduino nie zobaczy odpowiedzi.
Na oficjalnych płytkach i shieldach najwygodniej oprzeć się na bibliotece ArduinoRS485. Jej model pracy jest prosty: przed wysyłką włączasz nadawanie, po wysłaniu wracasz do odbioru. Sama biblioteka obsługuje też krótkie opóźnienia przed i po przełączeniu kierunku, co bywa ważne przy mniej dopracowanych modułach.
#include
void setup() {
Serial.begin(115200);
RS485.begin(9600);
RS485.receive();
}
void sendFrame(const char* payload) {
RS485.beginTransmission();
RS485.print(payload);
RS485.print('\n');
RS485.endTransmission();
RS485.receive();
}
void loop() {
if (RS485.available()) {
char c = RS485.read();
Serial.write(c);
}
} W tym schemacie najważniejsze są trzy rzeczy. Po pierwsze, nie trzymam nadajnika aktywnego dłużej niż trzeba, bo na wspólnej magistrali to proszenie się o kolizję. Po drugie, wysyłam dane jako ramkę, a nie przypadkowe pojedyncze bajty, bo taka komunikacja łatwo się sypie przy większych odległościach. Po trzecie, jeśli korzystam z własnego konwertera, sprawdzam, czy jego timing pasuje do konkretnej prędkości transmisji, a nie tylko do testu na biurku.
Oficjalny kod źródłowy biblioteki pokazuje też sensowną praktykę: po zakończeniu nadawania przejść z powrotem w tryb odbioru i nie zostawiać linii w stanie „półaktywnego” wyjścia. To drobiazg, ale właśnie takie drobiazgi najczęściej robią różnicę między projektem laboratoryjnym a działającym układem.
Który sprzęt wybrać do projektu
Jeśli buduję coś na szybko, patrzę nie tylko na cenę, ale też na to, ile czasu zajmie mi stabilne uruchomienie. Tu różnice są spore. Oficjalne płytki i shieldy są wygodne, ale nie zawsze najlepsze kosztowo. Z kolei popularne moduły z MAX485 kuszą ceną, tylko że wymagają większej dyscypliny przy okablowaniu i logice kierunku.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy je wybrać |
|---|---|---|---|
| MKR 485 Shield | Gotowa integracja z rodziną MKR i dokumentacją ArduinoRS485 | Ma status End of Life i jest ograniczony do określonych płytek | Gdy masz już kompatybilny hardware i chcesz najmniej ręcznej roboty |

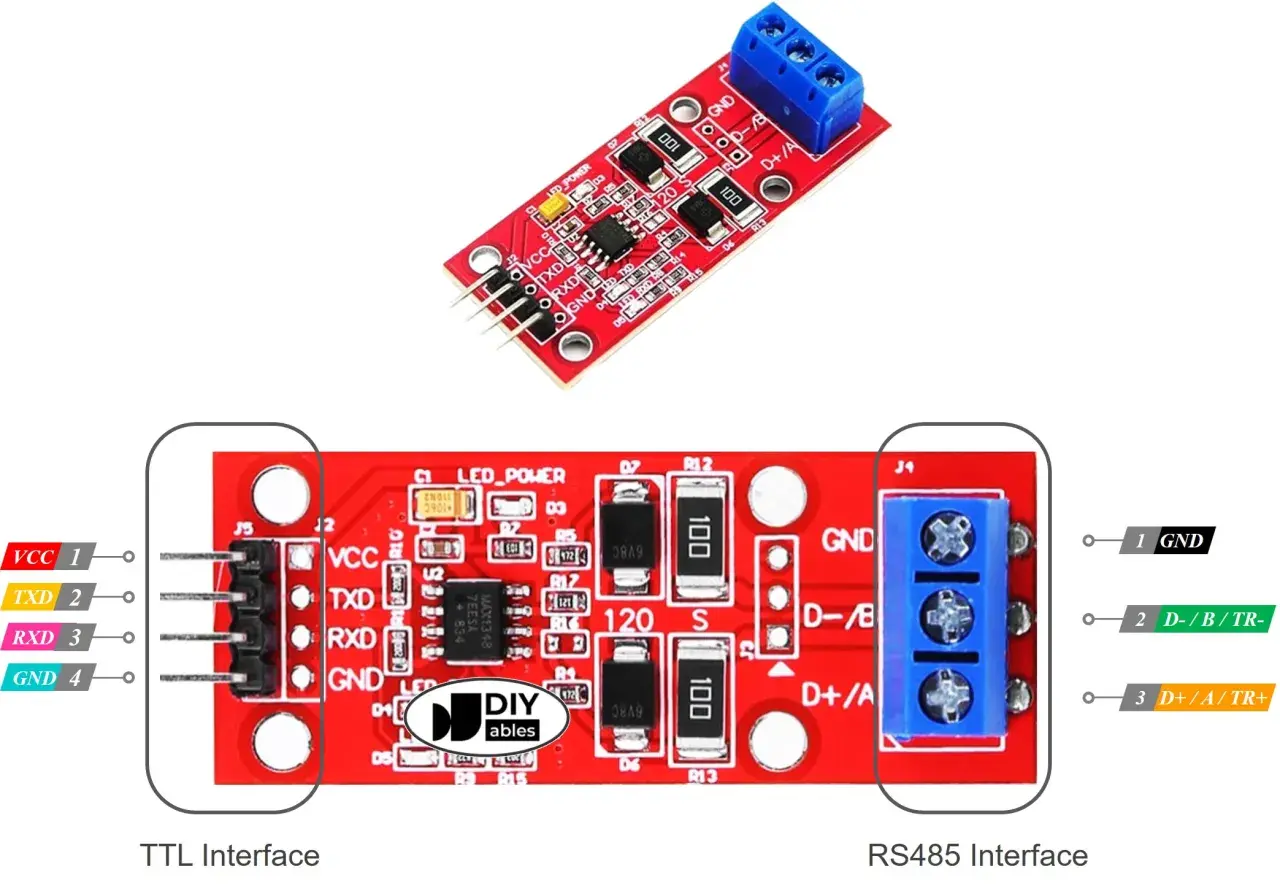

| Popularny moduł z MAX485 | Niski koszt, duża dostępność, łatwy start w prototypach | Często wymaga osobnego sterowania DE i /RE oraz sprawdzenia zgodności napięć | Gdy budujesz własny układ albo testujesz koncepcję na tanim transceiverze |
| Płytka z wbudowanym RS485 | Najczystsze połączenie z automatyką i najmniej przewodów dodatkowych | Jesteś przywiązany do konkretnej platformy | Gdy projekt ma trafić do szafy sterowniczej, liczników lub instalacji przemysłowej |
Jeśli pytasz mnie, co daje najlepszy stosunek wygody do kontroli, to zwykle zaczynam od płytki lub biblioteki, która już rozumie kierunek transmisji. Dopiero gdy potrzebuję większej swobody, schodzę do prostego modułu i sam steruję liniami DE oraz /RE. To brzmi mniej efektownie, ale w praktyce oszczędza najwięcej czasu.
Gdy projekt ma obsługiwać więcej niż dwa urządzenia albo wejść w środowisko przemysłowe, zaczyna się liczyć nie tylko sprzęt, lecz także sposób diagnozy. I właśnie dlatego następna sekcja jest poświęcona błędom, które najczęściej widać na pierwszym teście.
Typowe błędy, które psują komunikację po pierwszym uruchomieniu
Przy RS485 bardzo rzadko psuje się „wszystko naraz”. Zwykle problem ma jedną z kilku powtarzalnych przyczyn. Najszybciej dochodzi się do nich nie przez zgadywanie, tylko przez systematyczne sprawdzanie po kolei: zasilanie, przewody, terminację, kierunek nadawania i dopiero na końcu parametry transmisji.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam jako pierwsze |
|---|---|---|
| Brak odpowiedzi z magistrali | Zamienione A/B, brak zasilania transceivera albo DE w złym stanie | Zasilanie modułu, opis pinów i stan pinu kierunku |
| Losowe znaki w terminalu | Zły baud rate, różne ustawienia parzystości lub zakłócenia na kablu | Parametry portu i długość przewodu |
| Działa tylko na krótkim odcinku | Brak terminacji albo linia w gwiazdę | Rezystory 120 Ω na końcach i topologię magistrali |
| Odpowiedź pojawia się tylko w jedną stronę | /RE nie przełącza odbiornika albo DE zostaje aktywne zbyt długo | Sygnały sterujące i logikę w kodzie |
| Magistrala jest niestabilna przy wielu węzłach | Za dużo odgałęzień, brak wspólnej masy lub przeciążenie linii | Układ kabli i rzeczywistą liczbę urządzeń na busie |
Jest jeszcze jeden prosty test, który lubię robić przed głębszym debugowaniem. Przy wyłączonym zasilaniu i poprawnie zakończonej magistrali dwa terminatory 120 Ω dają w pomiarze około 60 Ω między A i B. To nie jest matematyczna prawda dla każdego układu, bo wpływają na to dodatkowe elementy, ale jako szybki sygnał kontrolny działa zaskakująco dobrze.
Jeśli po tych testach nadal nic nie działa, najczęściej winny jest już nie sam interfejs, tylko zbyt ambitna topologia albo zbyt duża prędkość względem kabla. Z tego przechodzę do ostatniego dużego tematu: kiedy RS485 naprawdę ma sens, a kiedy lepiej wybrać coś prostszego albo mocniejszego.
Gdzie ta magistrala daje największy zwrot z wysiłku
RS485 najbardziej lubię w układach, w których trzeba połączyć kilka urządzeń na jednym przewodzie i jednocześnie nie zabić instalacji kosztami okablowania. W praktyce są to liczniki energii, sterowniki HVAC, falowniki, proste moduły I/O, czujniki przemysłowe i własne węzły rozmieszczone w większej odległości. W takich miejscach zwykły UART staje się zbyt kruchy, a I2C po prostu nie jest do tego stworzone.
Jeśli na magistrali ma działać Modbus RTU, układ staje się jeszcze bardziej przewidywalny. Wtedy masz już ustalone role, adresację i format ramek, a biblioteka ArduinoModbus opiera się właśnie na ArduinoRS485. To dobry wybór, gdy chcesz rozmawiać z urządzeniami przemysłowymi albo czytać rejestry z liczników, ale nie chcesz pisać całego protokołu od zera.
- Wybierz RS485, gdy potrzebujesz kilku urządzeń, dłuższego kabla i odporności na zakłócenia.
- Wybierz prostszy UART, gdy masz połączenie punkt-do-punktu na krótkim dystansie i nie potrzebujesz wielu węzłów.
- Rozważ CAN, gdy zależy ci na bardziej rozbudowanym arbitrażu i lepszej obsłudze błędów w złożonej sieci.
- Trzymaj się Modbus RTU, gdy chcesz maksymalnie skrócić czas integracji z urządzeniami automatyki.
Moja praktyczna rada jest prosta: jeśli komunikacja ma wyjść poza prototyp na stole, projektuj ją jak instalację, a nie jak luźny test. Wtedy RS485 pokazuje swoje największe atuty, a nie tylko te z katalogu.
Co sprawdzić przed wyjściem z laboratorium
Zanim uznam magistralę za gotową, zawsze przechodzę przez krótki przegląd. Oszczędza mi to późniejszych wizyt u klienta, kiedy problem okazuje się banalny, ale trudno go odtworzyć. Najlepiej działa podejście „sprawdź to, co zadziała dopiero w realnym środowisku”, a nie tylko na jumperach i 30-centymetrowym kablu.
- Testuję układ na docelowej długości przewodu, a nie wyłącznie na krótkiej pętli na biurku.
- Sprawdzam, czy terminacja jest na obu końcach magistrali, a nie przy każdym module po drodze.
- Upewniam się, że piny DE i /RE wracają do bezpiecznego stanu po wysyłce.
- Notuję ustawienia transmisji: baud rate, parzystość, bity stopu i kolejność adresów.
- Jeśli system ma rozrosnąć się później, zostawiam zapas na przewód, zasilanie i miejsce na dodatkowy węzeł.
W projektach z RS485 największą różnicę robi nie jeden „magiczny” moduł, tylko konsekwentne podejście do kabla, terminacji i logiki nadawania. Gdy te trzy rzeczy są uporządkowane, reszta zwykle układa się szybciej, niż większość osób zakłada na początku.
