Czujniki Arduino - Jak wybrać i podłączyć? Poradnik dla początkujących

Dobór sensorów do Arduino wygląda prosto tylko na pierwszy rzut oka. W praktyce o powodzeniu projektu decydują trzy rzeczy: sposób komunikacji z płytką, zgodność napięć oraz jakość odczytu, który potem trzeba jeszcze sensownie przetworzyć. Poniżej pokazuję, jak wybierać czujniki do Arduino, na co patrzeć przed zakupem i jak uniknąć błędów, które najczęściej psują pierwsze uruchomienie.

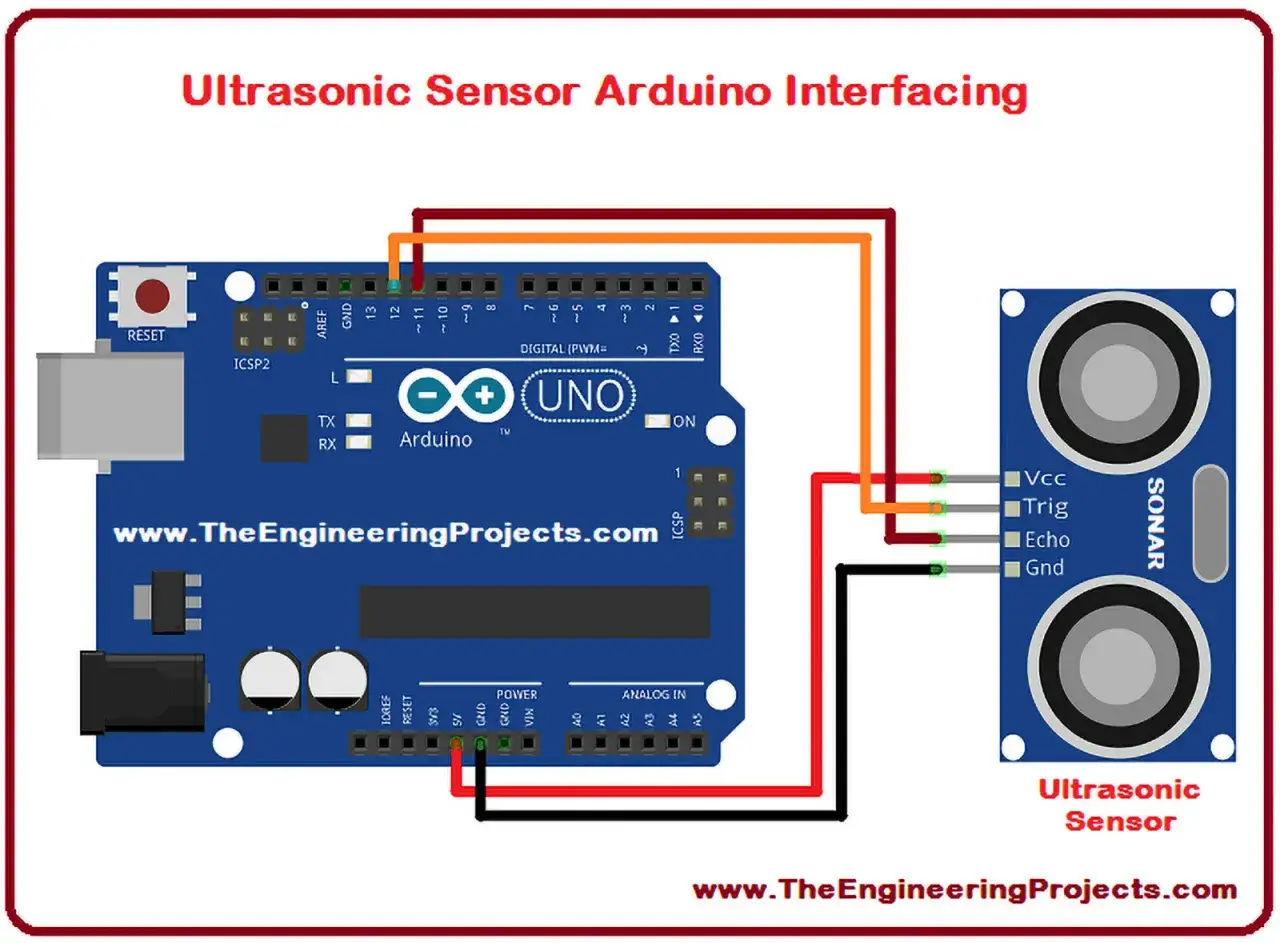

Jak rozróżniam interfejsy czujników

Sam typ komunikacji mówi o projekcie więcej niż marketingowa nazwa modułu. Ja zwykle zaczynam właśnie od tego, bo od interfejsu zależy liczba przewodów, trudność okablowania, szybkość odczytu i to, czy płytka poradzi sobie z kilkoma elementami naraz. Na klasycznych płytkach Arduino analogowy odczyt zwraca zwykle wartości w zakresie 0-1023, a przy nowszych modelach można spotkać inne rozdzielczości przetwornika ADC.

Jeśli mam wybrać jedną zasadę, to brzmi ona tak: najpierw dopasowuję interfejs do projektu, a dopiero potem markę i model. Dzięki temu szybciej odrzucam moduły, które na papierze wyglądają dobrze, ale później komplikują układ. To dobry punkt wyjścia, bo od razu prowadzi do pytania, jaki czujnik w ogóle ma sens w danym zastosowaniu.

Jak dobieram czujnik do projektu bez przepłacania

Ja nie zaczynam od pytania, który sensor jest „najlepszy”, tylko co dokładnie ma mierzyć i w jakich warunkach będzie pracował. Inny moduł wybrałbym do monitoringu temperatury w pokoju, inny do robota omijającego przeszkody, a jeszcze inny do pomiaru drgań przy silniku albo piecu.

• Zakres pomiaru - sensor musi obejmować realne wartości w projekcie, nie tylko „teoretycznie wysokie” lub „wystarczające na dziś”.
• Dokładność i powtarzalność - czasem ważniejsza jest stabilność niż sama rozdzielczość pomiaru.
• Napięcie zasilania - klasyczne Arduino często pracuje z logiką 5 V, ale wiele nowszych płytek i czujników wymaga 3.3 V.
• Biblioteka i dokumentacja - dobrze utrzymana biblioteka oszczędza godziny walki z rejestrem, a niekiedy i z samym okablowaniem.
• Warunki środowiskowe - wilgoć, pył, wibracje, ciepło i długość przewodów potrafią zmienić zachowanie czujnika bardziej niż sam kod.
• Potrzeba przetwarzania danych - jeśli projekt wymaga obrazu, ciężkiej analizy lub wielu obliczeń, mikrokontroler może być za mały i wtedy lepszy będzie minikomputer.

W praktyce najbardziej opłaca się wybierać sensor, który ma dobrze opisane działanie, stabilną bibliotekę i sensowny zakres pracy, nawet jeśli nie jest najtańszy. Na etapie prototypu oszczędność kilku złotych często kończy się większą stratą czasu, a właśnie czas jest tu najdroższy. Gdy te kryteria są już jasne, łatwiej spojrzeć na konkretne rodziny czujników i ich realne zastosowania.

Które popularne czujniki naprawdę się sprawdzają

Na początku najlepiej biorą te moduły, które rozwiązują prosty problem i jednocześnie uczą podstaw: odczytu, zasilania, filtracji i kalibracji. Właśnie dlatego w praktyce tak często wracają temperatury, ruch, odległość, światło i prosta detekcja gazów. Na etapie nauki bardzo dobrze sprawdzają się też płytki z wbudowanymi sensorami, bo pozwalają skupić się na samej logice pomiaru zamiast na walce z przewodami.

Jeśli projekt ma być prosty, wybrałbym zwykle jeden sensor temperatury, jeden do ruchu i jeden do odległości. Taki zestaw daje dobry przekrój technik i szybko pokazuje, gdzie kończy się wygoda jednej magistrali, a zaczyna potrzeba lepszego modułu lub mocniejszej płytki. Gdy mam już konkretny model na oku, sprawdzam jeszcze jedną rzecz, która potrafi zaoszczędzić sporo nerwów.

Kiedy lepszy jest gotowy moduł niż surowy sensor

Na rynku rzadko kupuje się sam goły układ, bo większość osób potrzebuje czegoś, co da się po prostu wpiąć w płytkę stykową. Gotowy moduł zwykle ma rezystory podciągające, czasem konwerter poziomów napięć i wygodne piny, dzięki którym prototyp da się zbudować w kilkanaście minut, a nie w pół dnia.

• Moduł wygrywa, gdy celem jest szybki prototyp, nauka albo test kilku wariantów jednocześnie.
• Surowy sensor wygrywa, gdy liczy się mały rozmiar, niski pobór energii albo produkcyjny koszt całego urządzenia.
• Jeśli nie mam pewności co do napięć, wolę wersję z obsługą 3.3 V i 5 V lub przynajmniej z dobrze opisanym poziomem logicznym.
• Jeśli planuję dłuższe przewody, sprawdzam, czy moduł jest odporny na zakłócenia i czy nie wymaga bardzo krótkiego połączenia.

Na etapie nauki moduł prawie zawsze wygrywa, bo usuwa jedną warstwę problemów. Dopiero kiedy wiem, że projekt działa i ma być rozwijany dalej, zaczynam myśleć o odchudzaniu układu. To prowadzi już wprost do praktyki podłączenia, a tam najczęściej wychodzą błędy zasilania.

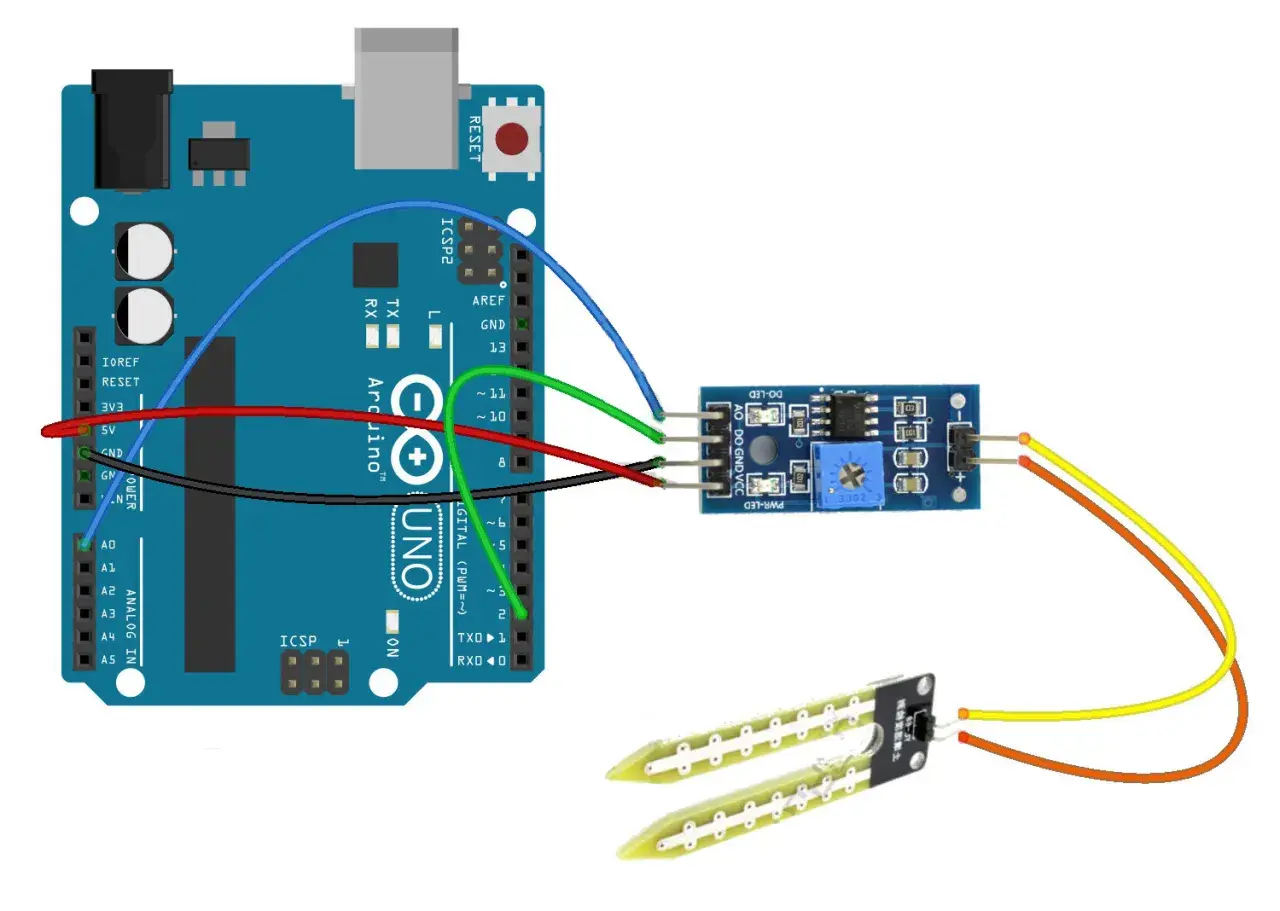

Jak podłączam i zasilam czujniki bez niespodzianek

Najpierw masa, potem sygnał. To brzmi banalnie, ale właśnie brak wspólnej masy psuje najwięcej pierwszych testów. Jeśli Arduino i czujnik nie mają wspólnego GND, odczyty potrafią wyglądać losowo albo w ogóle się nie pojawiają.

• Jeśli czujnik pracuje na 3.3 V, nie podaję mu sygnału 5 V bez sprawdzenia tolerancji wejść.
• Przy I2C pilnuję rezystorów pull-up, bo bez nich magistrala bywa niestabilna. W praktyce często zaczynam od 4.7 kΩ jako punktu odniesienia, ale traktuję to jako dobry start, nie dogmat.
• Przy dłuższych przewodach ograniczam zakłócenia i nie prowadzę kabli równolegle z liniami silników albo przekaźników.
• Przy czujnikach analogowych staram się prowadzić przewody krótko, bo zakłócenia szybko widać w surowych odczytach.
• Jeśli moduł pobiera wyraźnie więcej prądu, sprawdzam, czy zasilanie z USB albo z płytki stykowej naprawdę wystarcza.

W nowych płytkach warto też sprawdzić, czy nie ma ukrytych ograniczeń, na przykład wyłącznie 3.3 V na liniach I/O albo współdzielonych pinów magistrali. Zdarza się, że sam czujnik jest poprawny, a problemem okazuje się zbyt optymistyczne założenie, że każda płytka Arduino działa tak samo jak Uno. Kiedy sprzęt jest już poprawnie podłączony, dopiero wtedy ma sens zajęcie się samym odczytem.

Jak czytam dane i sprawiam, że mają sens

Surowy odczyt rzadko jest od razu użyteczny. Ja zwykle zaczynam od prostego podglądu w Monitorze portu szeregowego, a dopiero później dodaję filtrowanie, progi i kalibrację. Dzięki temu od razu widzę, czy problem siedzi w kablach, bibliotece, czy w tym, że sam pomiar jest po prostu zaszumiony.

• analogRead() daje odczyt z wejścia analogowego, ale na klasycznych płytkach jego zakres to zwykle 0-1023.
• digitalRead() zwraca HIGH albo LOW, więc świetnie pasuje do czujników progowych i prostych przełączników.
• Jeśli wejście nie jest podłączone do niczego, odczyt może „pływać”, więc test bez sensownego sygnału bywa mylący.
• Do stabilizacji sygnału często wystarcza średnia z 5-10 próbek, a przy wolniejszych czujnikach nawet więcej.
• Do czujników ruchu, odległości i wielu modułów środowiskowych często lepiej działa próg z histerezą niż surowa wartość porównywana co do jednego punktu.
• Kalibrację robię na podstawie realnych warunków, bo odczyt z czujnika w pokoju i w garażu potrafi znacząco się różnić.

W praktyce filtracja nie ma zastąpić złego montażu, tylko go uzupełnić. Jeśli sygnał nadal skacze po poprawnym podłączeniu, zwykle oznacza to zakłócenia, zbyt długie przewody albo czujnik, który z natury wymaga wygładzania. To naturalnie prowadzi do kolejnego problemu, czyli błędów, które najczęściej wracają w pierwszych projektach.

Najczęstsze błędy, które psują pierwszy projekt

Po latach pracy z elektroniką widzę, że większość problemów nie wynika z „zepsutego czujnika”, tylko z kilku powtarzalnych pomyłek. Dobra wiadomość jest taka, że da się je wyłapać szybko, jeśli sprawdza się projekt po kolei, a nie wszystko naraz.

• Brak wspólnej masy - bez GND połączonego między płytką a modułem odczyt nie będzie wiarygodny.
• Mieszanie 5 V i 3.3 V - to jeden z najdroższych błędów, bo potrafi uszkodzić czujnik albo samą płytkę.
• Pływające wejścia cyfrowe - jeśli sensor działa jak przełącznik, wejście musi mieć pull-up albo pull-down.
• Za szybkie ufanie surowym wartościom - nie każdy wynik z czujnika nadaje się do decyzji sterującej bez filtracji.
• Brak kalibracji - nawet dobry sensor bez odniesienia do rzeczywistego środowiska będzie dawał mylące wyniki.
• Zbyt duże oczekiwania wobec tanich modułów - czujniki gazu, wilgotności czy odległości często pokazują trend, a nie laboratoryjną prawdę.
• Zignorowany czas nagrzewania - część sensorów potrzebuje chwilę, zanim zacznie pracować stabilnie.

Jeśli mam się na czymś potknąć mniej niż raz, to właśnie na tej liście. Gdy te kwestie są opanowane, cały ekosystem czujników zaczyna działać dużo spokojniej, a kolejne projekty da się składać szybciej i bez zgadywania. Na koniec zostaje już tylko zestaw rzeczy, który naprawdę ułatwia start.

Co warto mieć w pierwszym zestawie, żeby nie utknąć na kablach

Do nauki nie potrzebuję wielkiej kolekcji modułów. Wystarcza mi mały, dobrze dobrany zestaw, który pozwala sprawdzić trzy różne sposoby odczytu i od razu porównać ich zachowanie. To dużo lepsze niż przypadkowe kupowanie dziesięciu „ciekawych” płytek, które potem tylko zalegają w szufladzie.

• 1 płytka Arduino dopasowana do napięcia pracy projektu, najlepiej z dobrze opisaną dokumentacją.
• 1 płytka stykowa i komplet przewodów Dupont.
• Zestaw rezystorów, w tym wartości około 220 Ω, 1 kΩ, 4.7 kΩ i 10 kΩ.
• 1 prosty czujnik analogowy, 1 cyfrowy i 1 komunikujący się przez I2C.
• Multimetr, bo bez niego diagnoza napięć i ciągłości przewodów trwa niepotrzebnie długo.
• Opcjonalnie konwerter poziomów logicznych, jeśli planuję pracę z 3.3 V i 5 V w jednym projekcie.

Jeśli miałbym wskazać najrozsądniejszy pierwszy zestaw, wybrałbym temperaturę i wilgotność, odległość oraz prosty czujnik ruchu. Te trzy grupy uczą różnych typów sygnału, a jednocześnie nie przytłaczają liczbą połączeń. I właśnie od takiego zestawu najłatwiej przejść od samego podłączenia do świadomego projektowania własnych układów.
