W praktyce stm32 dma to mechanizm, który pozwala przenosić dane między pamięcią a peryferiami bez angażowania rdzenia przy każdym bajcie. W tym artykule wyjaśniam, kiedy takie rozwiązanie naprawdę przyspiesza projekt, jak działa z DMAMUX, jak dobrać tryb pracy i gdzie najczęściej pojawiają się błędy. Dorzucam też zasady konfiguracji, bo to zwykle one decydują o tym, czy pierwszy test zakończy się sukcesem.
Najkrócej mówiąc, DMA odciąża CPU, ale wymaga dobrej konfiguracji
- DMA ma sens przede wszystkim przy ciągłych lub częstych transferach, na przykład z ADC, UART, SPI czy audio.
- W nowszych rodzinach STM32 DMAMUX porządkuje mapowanie żądań i może też synchronizować lub generować transfery.
- Tryb circular i double buffer są kluczowe dla strumieni danych, a memory-to-memory służy do kopiowania RAM do RAM.
- Na szybszych rdzeniach trzeba pilnować cache oraz tego, w jakiej pamięci leżą bufory.
- Najwięcej problemów powodują złe mapowanie żądania, zła szerokość danych i błędne założenia o pamięci.
Czym DMA w STM32 naprawdę jest i kiedy daje największy zysk
DMA traktuję jako sprzętowego pomocnika do powtarzalnych zadań transferowych. Rdzeń MCU nie musi wtedy wykonywać każdej operacji kopiowania, więc może zająć się logiką aplikacji, obliczeniami albo obsługą komunikacji. To nie oznacza, że cały układ nagle staje się „szybszy” w każdym sensie. Zysk dotyczy przede wszystkim odciążenia CPU i zmniejszenia rozrzutu czasowego reakcji, czyli jittera.
Najwięcej daje w sytuacjach, w których dane płyną niemal bez przerwy albo pojawiają się w równych odstępach czasu. W projektach embedded spotykam to najczęściej przy:
- ADC z ciągłym próbkowaniem, gdy próbki mają trafiać do bufora bez opóźnień,
- UART RX i TX, zwłaszcza przy większych ramkach lub strumieniu danych,
- SPI z wyświetlaczem albo czujnikiem, gdzie ważna jest regularność transferu,
- audio, gdzie każda przerwa w buforze od razu słychać,
- kopiowaniu pamięci w tle, gdy trzeba przenosić duże bloki danych bez blokowania rdzenia.
Jeśli transfer jest mały, rzadki i mało kosztowny, DMA bywa przerostem formy nad treścią. Gdy jednak dochodzi ciągły strumień albo twardy czas reakcji, różnica robi się bardzo wyraźna. To prowadzi prosto do pytania, jak STM32 wybiera właściwy kanał i jaką rolę pełni DMAMUX.

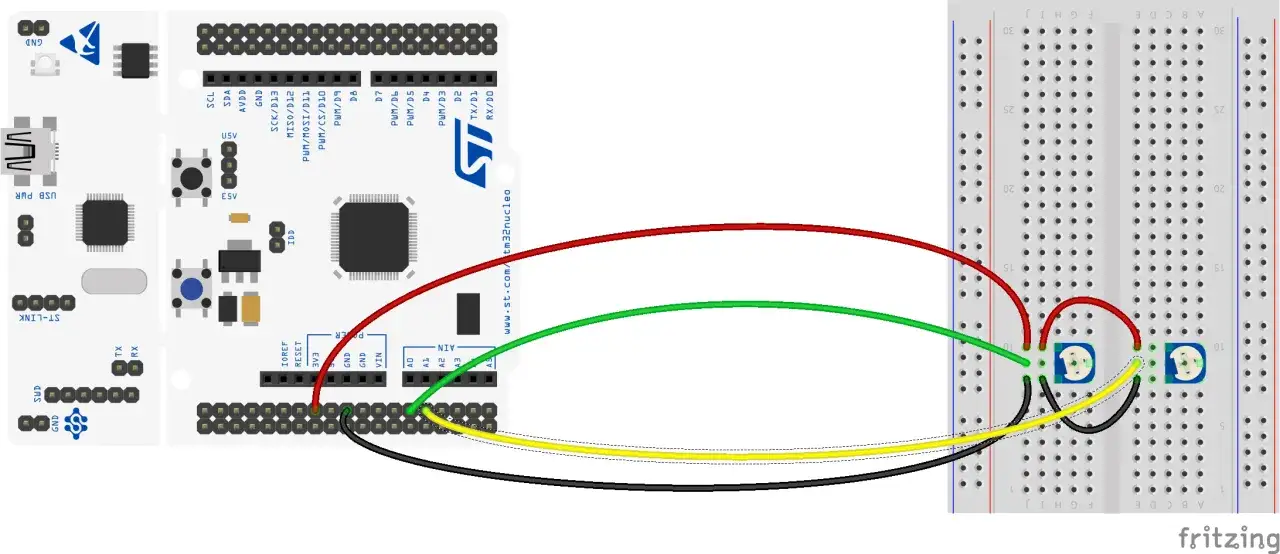

Jak działa tor transferu i po co jest DMAMUX
W uproszczeniu peryferium zgłasza żądanie transferu, DMA je obsługuje, a DMAMUX w nowszych układach pomaga to żądanie właściwie skierować. Ja patrzę na to jak na dodatkową warstwę routingu: dane nadal przenosi DMA, ale to DMAMUX decyduje, które źródło ma trafić do którego kanału lub strumienia. Dzięki temu układ zyskuje większą elastyczność, szczególnie wtedy, gdy kilka peryferiów chce pracować równolegle.
W praktyce DMAMUX robi dwie rzeczy, które często ratują projekt. Po pierwsze, pozwala mapować żądania z peryferiów dużo swobodniej niż starsze, sztywne układy kanałów. Po drugie, umożliwia synchronizację i generowanie żądań, więc transfer można wyzwolić nie tylko klasycznym sygnałem z peryferium, ale też zdarzeniem lub impulsem z innego bloku. To przydaje się na przykład wtedy, gdy chcesz zsynchronizować pobieranie próbek z timerem albo wygenerować serię transferów z sygnału, który sam z siebie nie ma pełnego wsparcia DMA.
Najważniejsza praktyczna lekcja jest prosta: jeśli coś nie działa, bardzo często problem nie leży w samym DMA, tylko w tym, że żądanie trafiło nie tam, gdzie trzeba. Gdy ten tor jest już jasny, wybór trybu pracy przestaje być zgadywanką.
Który tryb pracy wybrać do zadania
Najbardziej praktyczne pytanie nie brzmi „czy DMA”, tylko „w jakim trybie”. Wybór trybu wpływa na to, czy bufor zatrzyma się po jednym przebiegu, będzie krążył w pętli, czy pozwoli CPU obrabiać jedną część danych, kiedy druga jest jeszcze dopisywana. Poniżej zestawiam najważniejsze warianty, które realnie spotyka się w projektach z STM32.
| Tryb | Kiedy ma sens | Co zyskujesz | Na co uważać |
|---|---|---|---|
| Normalny | Jednorazowy transfer lub krótka seria danych | Prosta konfiguracja i przewidywalne zakończenie | Po zakończeniu trzeba uruchomić transfer ponownie |
| Circular | Strumienie ciągłe, na przykład ADC albo UART RX | DMA samo wraca do początku bufora | Musisz czytać dane etapami, żeby nie nadpisać jeszcze nieprzetworzonych próbek |
| Double buffer | Gdy CPU ma obrabiać jedną połowę, a DMA zapisuje drugą | Bardzo wygodne w audio i akwizycji danych | Działa tylko w trybie circular i wymaga pilnowania, która połówka jest aktywna |
| Memory-to-memory | Kopiowanie RAM do RAM bez udziału peryferium | Transfer startuje programowo i nie potrzebuje żądania sprzętowego | Nie używa się go w trybie circular |
| Linked-list | Nowsze rodziny i bardziej złożone sekwencje transferów | Mniej ręcznej obsługi i większa automatyzacja | Większa złożoność i nie wszędzie dostępne wsparcie |
W praktyce najczęściej opieram się na dwóch sygnałach przerwań: half-transfer i transfer complete. Pierwszy pozwala zacząć obróbkę połowy bufora, zanim druga część zostanie nadpisana, a drugi potwierdza zakończenie całego przebiegu. Jeśli pojawia się transfer error, zwykle nie jest to „kaprys” sprzętu, tylko znak, że coś nie gra w konfiguracji, dostępie do pamięci albo mapowaniu żądań. Kiedy tryb jest dobrany, przechodzę do konfiguracji, bo tam najłatwiej zgubić detal.
Jak skonfigurować transfer bez typowych błędów
Gdy ustawiam DMA w CubeMX lub bezpośrednio w kodzie, idę zawsze tą samą kolejnością. To oszczędza czas i zmniejsza ryzyko, że problem ukryje się w jednym z niepozornych pól konfiguracyjnych.
- Wybieram właściwy stream, kanał lub request, bo nawet poprawny kod nie zadziała, jeśli żądanie jest przypisane do złego źródła.
- Ustalam kierunek transferu: memory-to-peripheral, peripheral-to-memory albo memory-to-memory.
- Dopasowuję szerokość danych do peryferium i bufora, zwykle 8, 16 albo 32 bity.
- Włączam inkrementację tylko tam, gdzie ma to sens, czyli zazwyczaj dla pamięci, a nie dla rejestru peryferium.
- Decyduję, czy potrzebuję trybu normalnego, circular czy double buffer.
- Jeśli aplikacja ma reagować w trakcie transferu, włączam przerwania dla half-transfer, transfer complete i ewentualnie transfer error.
Przy prostym kopiowaniu RAM do RAM pamiętam, że transfer zwykle startuje od razu po aktywacji kanału. W tym scenariuszu nie próbuję wciskać trybu circular, bo to jeden z tych przypadków, w których sprzęt i oczekiwania łatwo się rozjeżdżają. W praktyce najlepiej działa zasada: najpierw potwierdzam, że dane naprawdę płyną, dopiero potem dokładam optymalizacje i obsługę wyjątków. Nawet dobrze ustawiony transfer potrafi jednak wyglądać na uszkodzony, jeśli trafi na jeden z klasycznych błędów, więc warto je rozpoznać zawczasu.
Najczęstsze błędy, które wyglądają jak awaria sprzętu
W projektach z STM32 większość problemów z DMA nie wynika z samego kontrolera, tylko z otoczenia, w którym on pracuje. Ja zwykle zaczynam diagnostykę od pięciu rzeczy.
- Złe mapowanie żądania - peryferium zgłasza transfer, ale kanał albo stream nie jest z nim powiązany w sposób, którego oczekuje układ.
- Niedopasowana szerokość danych - rejestr peryferium ma 16 bitów, a bufor jest traktowany jak 8-bitowy, albo odwrotnie. Efekt to przesunięte, ucięte lub pozornie losowe wartości.
- Bufor w złej pamięci - nie każdy obszar RAM jest równie dobrze widoczny dla danego DMA, więc lokalizacja bufora ma znaczenie.
- Cache bez planu - na rdzeniach z cache CPU może czytać stare dane albo nadpisywać coś, czego DMA jeszcze nie widzi.
- Nieodpowiedni tryb inkrementacji lub pracy - transfer rusza tylko raz albo ciągle nadpisuje pierwszy element bufora.
- Konflikt burst i FIFO - w rodzinach z FIFO źle dobrany próg lub tryb burst potrafi skończyć się błędem FIFO zamiast prostego zakończenia transferu.
Przy debugowaniu lubię prosty test kontrolny: wysyłam znany wzorzec, odbieram go do bufora i porównuję bajt po bajcie. Jeśli wzorzec się nie zgadza, od razu wiem, czy problem dotyczy mapowania, pamięci, czy raczej cache. Jeśli nadal wahasz się między prostotą a automatyzacją, porównanie z pollingiem i przerwaniami zwykle szybko porządkuje decyzję.
Kiedy przerwania albo polling są lepszym wyborem
DMA nie jest automatycznie najlepszym rozwiązaniem. Czasem przerwanie albo nawet prosty polling daje bardziej przewidywalny kod i mniej miejsc do pomyłki. Ja najczęściej wybieram metodę transferu według tego, jak często dane się pojawiają i jak bardzo zależy mi na oszczędzaniu czasu CPU.
| Metoda | Najlepsza do | Plusy | Minusy |
|---|---|---|---|
| Polling | Małe, rzadkie i bardzo proste operacje | Najłatwiejszy do zrozumienia i debugowania | CPU czeka aktywnie i marnuje czas |
| Przerwania | Średnio częste zdarzenia i krótkie transfery | Dobry kompromis między prostotą a wydajnością | CPU nadal obsługuje każde zdarzenie osobno |
| DMA | Ciągłe strumienie danych, większe bufory, regularne próbkowanie | Minimalne obciążenie CPU i stabilniejszy timing | Większa złożoność konfiguracji i konieczność pilnowania pamięci oraz cache |
Moja praktyczna zasada jest dość prosta: jeśli transfer jest mały i rzadki, nie komplikuję układu na siłę. Jeśli jednak mówimy o ciągłym strumieniu, setkach próbek albo wyraźnym budżecie czasowym, DMA staje się sensownym wyborem. Na szybszych rodzinach dochodzi jeszcze cache, które potrafi zepsuć wynik mimo poprawnego transferu, więc temu poświęcam ostatni praktyczny blok.
Co sprawdzam na szybszych STM32 z cache
Na STM32 z rdzeniem Cortex-M7 i podobnych rodzinach DMA potrafi działać poprawnie, a aplikacja i tak widzi stare dane. To zwykle nie jest błąd kontrolera, tylko problem spójności między cache procesora a pamięcią, z której korzysta DMA. W takich projektach ja zaczynam od pytania: czy bufor jest cacheowany i czy CPU oraz DMA patrzą na tę samą, aktualną wersję danych?
Najbezpieczniejsze podejście to wydzielenie bufora w obszarze niecache’owanym albo świadome zarządzanie cache. Gdy CPU zapisuje dane do bufora, który ma być odczytany przez DMA, potrzebny jest clean cache przed startem transferu. Gdy DMA zapisze wynik do pamięci i CPU ma go odczytać, potrzebny jest invalidate przed odczytem. W praktyce oznacza to, że funkcje w stylu SCB_CleanDCache() i SCB_InvalidateDCache() nie są ozdobą dokumentacji, tylko częścią normalnego przepływu danych.
Równie ważne jest miejsce bufora w pamięci. Nie zakładam z góry, że każdy bank RAM zachowuje się tak samo, zwłaszcza w rodzinach o bardziej złożonej architekturze pamięci. Jeśli projekt rośnie, testuję też wyrównanie bufora i to, czy nie lepiej przeznaczyć osobny obszar pamięci wyłącznie na współpracę z DMA. To zwykle oszczędza więcej czasu niż późniejsze „polowanie” na pozornie losowe błędy. Po takiej kontroli zostaje już tylko kilka reguł roboczych, które oszczędzają najwięcej czasu.
Trzy reguły, które oszczędzają najwięcej czasu przy kolejnych projektach
- Najpierw sprawdzam mapowanie żądania i pamięć, dopiero potem szukam problemów w kodzie obsługi.
- Dla strumieni ciągłych wybieram circular albo double buffer, bo to najpewniejszy układ dla danych, które nie mogą się zatrzymać.
- Na szybszych rdzeniach planuję cache od początku, a nie dopiero po pierwszym dziwnym wyniku z bufora.
Jeśli miałbym streścić cały temat jednym zdaniem, powiedziałbym tak: DMA najlepiej działa wtedy, gdy jest niewidoczne dla reszty systemu. Dane płyną, CPU robi coś pożytecznego, a projekt staje się stabilniejszy i łatwiejszy do utrzymania. Właśnie dlatego przy układach pomiarowych, audio, komunikacji szeregowej i szybkich interfejsach to jeden z pierwszych mechanizmów, które warto opanować naprawdę dobrze.
